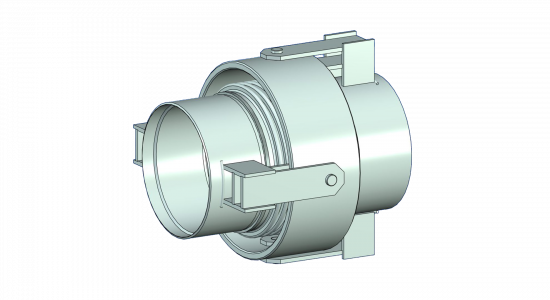

Карданные компенсаторы применяются для компенсации угловых перемещений трубопроводов, в т.ч. системах компенсации нагрузок (СКНР) от приёмо-раздаточных патрубков на стенку РВС в двух взаимоперпендикулярных плоскостях. Карданный компенсатор обеспечивает эффективную защиту от динамических и статических нагрузок, он надёжен в работе и вместе с тем на протяжении всего срока эксплуатации не требует обслуживания. Применение карданного компенсатора позволяет снизить расходы по эксплуатации и сократить сроки монтажа.

Сильфонные карданные компенсаторы (типы СКК, КМВ, КСП-К, КСПР) по своей сути являются разновидностью поворотного компенсатора. Как правило, используется сдвоенное соединение сильфонов с шарнирным механизмом. При этом появляется возможность компенсировать смещения во всех направлениях и плоскостях, кроме осевой.


Карданный элемент не даёт компенсатору чрезмерно растянуться или сдаться и, таким образом, ограничивает величину углового и сдвигового смещения, предусмотренного параметрами определённой модели компенсатора.

Очень часто карданный компенсатор СКК называют сейсмическим за счёт своих уникальных свойств поглощения разносторонних сдвигов и отклонений в результате смещения от первоначального положения в результате различных колебаний земли. Поэтому география их установки - это сейсмоопасные регионы. Так же компенсаторы карданного типа устанавливаются в местах, находящихся рядом с оборудованием, от которого исходят колебания, приводящие к угловым и сдвиговым перемещением трубопровода.

По способу присоединения к трубопроводу и трубопроводной арматуре – это могут быть приварные патрубки и соединение при помощи фланцев.

В стандартном исполнении сильфоны изготавливают из нержавеющей марки стали 10Х18Н10 (AISI 304). Ограничительные элементы, а также патрубки и фланцы из ст.20.

Для покупки сильфонного карданного компенсатора СКК необходимо связаться со специалистами ООО «Химмаш» и отправить запрос на электронную почту – marketing@penzahim.ru. Так же заявку можно оставить на нашем сайте в соответствующем разделе во вкладке «Заказать». Менеджеры нашей компании оперативно обработают данный запрос и дадут коммерческое предложение.

Технические характеристики компенсаторов СКК

Марка Диаметр, мм Давление, МПа Угловой ход, +/- град Длина, мм Вес, кг
для 300 циклов для 1000 циклов
СКК 100-1,6-200/У+-15/ПП 100 1,6 15 12 430 13
СКК 125-1,6-200/У+-15/ПП 125 15 12 455 19
СКК 150-1,6-200/У+-15/ПП 150 15 11 490 32
СКК 200-1,6-200/У+-15/ПП 200 15 10 560 54
СКК 250-1,6-200/У+-15/ПП 250 15 10 815 105
СКК 300-1,6-200/У+-10/ПП 300 10 9 820 143
СКК 350-1,6-200/У+-10/ПП 350 10 8 850 199
СКК 400-1,6-200/У+-10/ПП 400 10 10 865 270
СКК 450-1,6-200/У+-10/ПП 450 10 7 885 321
СКК 500-1,6-200/У+-10/ПП 500 10 9 895 458
СКК 600-1,6-200/У+-10/ПП 600 10 9 945 637
СКК 700-1,6-200/У+-10/ПП 700 10 9 1075 823
СКК 800-1,6-200/У+-10/ПП 800 10 9 1185 1248
СКК 900-1,6-200/У+-10/ПП 900 10 9 1260 1643
СКК 1000-1,6-200/У+-10/ПП 1000 10 9 1305 2208
СКК 1200-1,6-200/У+-10/ПП 1200 10 9 1365 3054
СКК 100-2,5-200/У+-15/ПП 100 2,5 15 10,5 450 16
СКК 125-2,5-200/У+-15/ПП 125 15 9 455 24
СКК 150-2,5-200/У+-15/ПП 150 15 9,5 510 43
СКК 200-2,5-200/У+-15/ПП 200 15 9 625 95
СКК 250-2,5-200/У+-15/ПП 250 15 8,5 800 143
СКК 300-2,5-200/У+-10/ПП 300 10 8 850 180
СКК 350-2,5-200/У+-10/ПП 350 10 10 936 254
СКК 400-2,5-200/У+-10/ПП 400 10 9 975 377
СКК 450-2,5-200/У+-10/ПП 450 10 8,5 990 474
СКК 500-2,5-200/У+-10/ПП 500 10 9 1026 660
СКК 600-2,5-200/У+-10/ПП 600 10 8,5 1240 954
СКК 700-2,5-200/У+-10/ПП 700 10 8 1300 1349
СКК 800-2,5-200/У+-10/ПП 800 10 8 1350 1837
СКК 900-2,5-200/У+-10/ПП 900 10 7,5 1415 2296
СКК 1000-2,5-200/У+-10/ПП 1000 10 7,5 1510 2953
СКК 1200-2,5-200/У+-10/ПП 1200 10 7,5 1810 5552

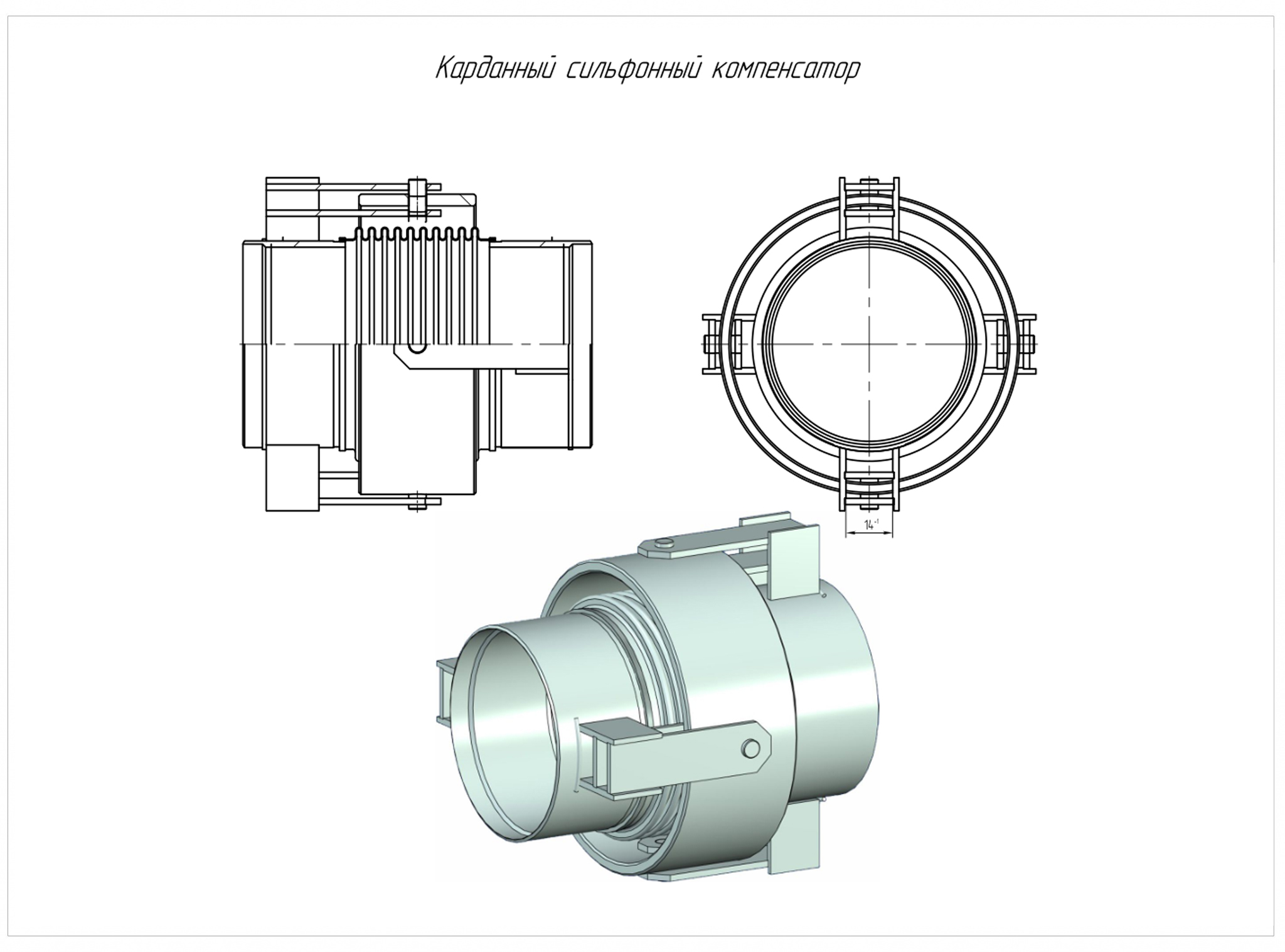

Эскиз карданный сильфонный компенсатор
