Стоимость продукции:
от 130 000 руб.

Ресиверы кислорода - это емкости для хранения технического кислорода, находящегося под давлением. Оборудование также сглаживает пульсацию кислорода при подаче к кислородным установкам.

Ресивер кислорода представляет собой цилиндрический вертикальный сосуд, который работает для аккумулирования кислорода. Кислородосборники необходимо эксплуатировать при параметрах, указанных в рабочей документации. В комплект поставки стандартно входит сам ресивер кислорода в собранном виде с ответными фланцами, прокладками и крепежом. Предохранительный клапан и запорная арматура поставляются по требования заказчика.

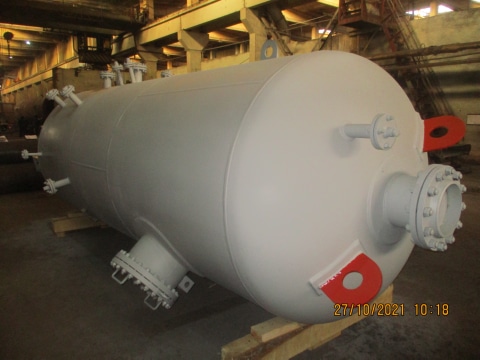

IMG_4376 11.JPG

Безопасность при эксплуатации ресивера кислорода обеспечивается его конструкцией при условии соблюдения потребителем всех норм и требований инструкции. Ресивер кислорода не является источником шума, загазованности и вибрации в зоне его обслуживания.

Перед запуском ресивера кислорода в эксплуатацию на нем должны быть установлены: предохранительный клапан, манометр, запорная арматура. Они должны быть в кислородостойком исполнении (не содержать в своей конструкции масла и смазки).

Не допускается эксплуатация ресивера кислорода при повышении давления выше рабочего, при неисправностях предохранительного клапана и манометра, при обнаружении в основных элементах трещин, утончения стенок, пропуска швов, течи в болотных соединениях.

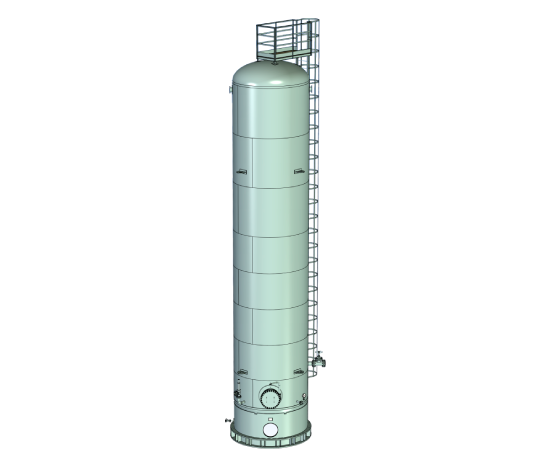

ООО «Химмаш» изготавливает ресиверы кислорода объемом от 0,1 до 200 м3 и с любым диапазоном рабочих давлений (от 0,6 до 25 МПа). Дополнительно возможно изготовление площадки обслуживания (для удобства эксплуатации), а также объединение нескольких ресиверов в единую систему. Важным условием безопасной эксплуатации ресиверов кислорода является обезжиривание внутренней поверхности ресивера.


Технические характеристики ресиверов кислорода

Объем ресивера кислорода, куб.м. Маркировка Рабочее давление, Мпа Расчетное давление, Мпа Высота (Н), мм Диаметр (D), мм Ду патрубков вх/вых кислорода мм Масса, кг.
0,5 РК-0,5-0,8 0,8 0,9 2 000 600 50 295
РК-0,5-1,0 1,0 1,1 295
РК-0,5-1,4 1,4 1,54 295
1 РК-1-0,8 0,8 0,9 2 340 800 50 415
РК-1-1,0 1,0 1,1 415
РК-1-1,4 1,4 1,54 520
1,6 РК-1,6-0,8 0,8 0,9 2 300 1 000 100 695
РК-1,6-1,0 1,0 1,1 825
РК-1,6-1,4 1,4 1,54 945
2 РК-2-0,8 0,8 0,9 2 900 1 000 100 800
РК-2-1,0 1,0 1,1 950
РК-2-1,4 1,4 1,54 1110
3,2 РК-3,2-0,8 0,8 0,9 3 160 1 200 200 1195
РК-3,2-1,0 1,0 1,1 1195
РК-3,2-1,4 1,4 1,54 1420
4 РК-4-0,8 0,8 0,9 3 860 1 200 200 1385
РК-4-1,0 1,0 1,1 1385
РК-4-1,4 1,4 1,54 1655
5 РК-5-0,8 0,8 0,9 4 100 1 200 200 1370
РК-5-1,0 1,0 1,1 1500
РК-5-1,4 1,4 1,54 1750
6,3 РК-6,3-0,8 0,8 0,9 4 565 1 400 200 1830
РК-6,3-1,0 1,0 1,1 2190
РК-6,3-1,4 1,4 1,54 2545
8 РК-8-0,8 0,8 0,9 4 415 1 600 250 1995
РК-8-1,0 1,0 1,1 2390
РК-8-1,4 1,4 1,54 2790
10 РК-10-0,8 0,8 0,9 5 515 1 600 250 2445
РК-10-1,0 1,0 1,1 2940
РК-10-1,4 1,4 1,54 3430
16 РК-16-0,8 0,8 0,9 5 520 2 000 300 3785
РК-16-1,0 1,0 1,1 4415
РК-16-1,4 1,4 1,54 5075
20 РК-20-0,8 0,8 0,9 6 870 2 000 300 4455
РК-20-1,0 1,0 1,1 5215
РК-20-1,4 1,4 1,54 6000
25 РК-25-0,8 0,8 0,9 7 155 2 200 300 5285
РК-25-1,0 1,0 1,1 6175
РК-25-1,4 1,4 1,54 7935
32 РК-32-0,8 0,8 0,9 7 775 2 400 350 7395
РК-32-1,0 1,0 1,1 7395
РК-32-1,4 1,4 1,54 9460
40 РК-40-0,8 0,8 0,9 9 775 2 400 350 9695
РК-40-1,0 1,0 1,1 9695
РК-40-1,4 1,4 1,54 12285
50 РК-50-0,8 0,8 0,9 11 775 2 400 350 11705
РК-50-1,0 1,0 1,1 11705
РК-50-1,4 1,4 1,54 14805
80 РК-80-0,8 0,8 0,9 12 200 3 000 350 15000
РК-80-1,0 1,0 1,1 16500
РК-80-1,4 1,4 1,54 18450
100 РК-100-0,8 0,8 0,9 14 700 3 000 350 17300
РК-100-1,0 1,0 1,1 19300
РК-100-1,4 1,4 1,54 23900

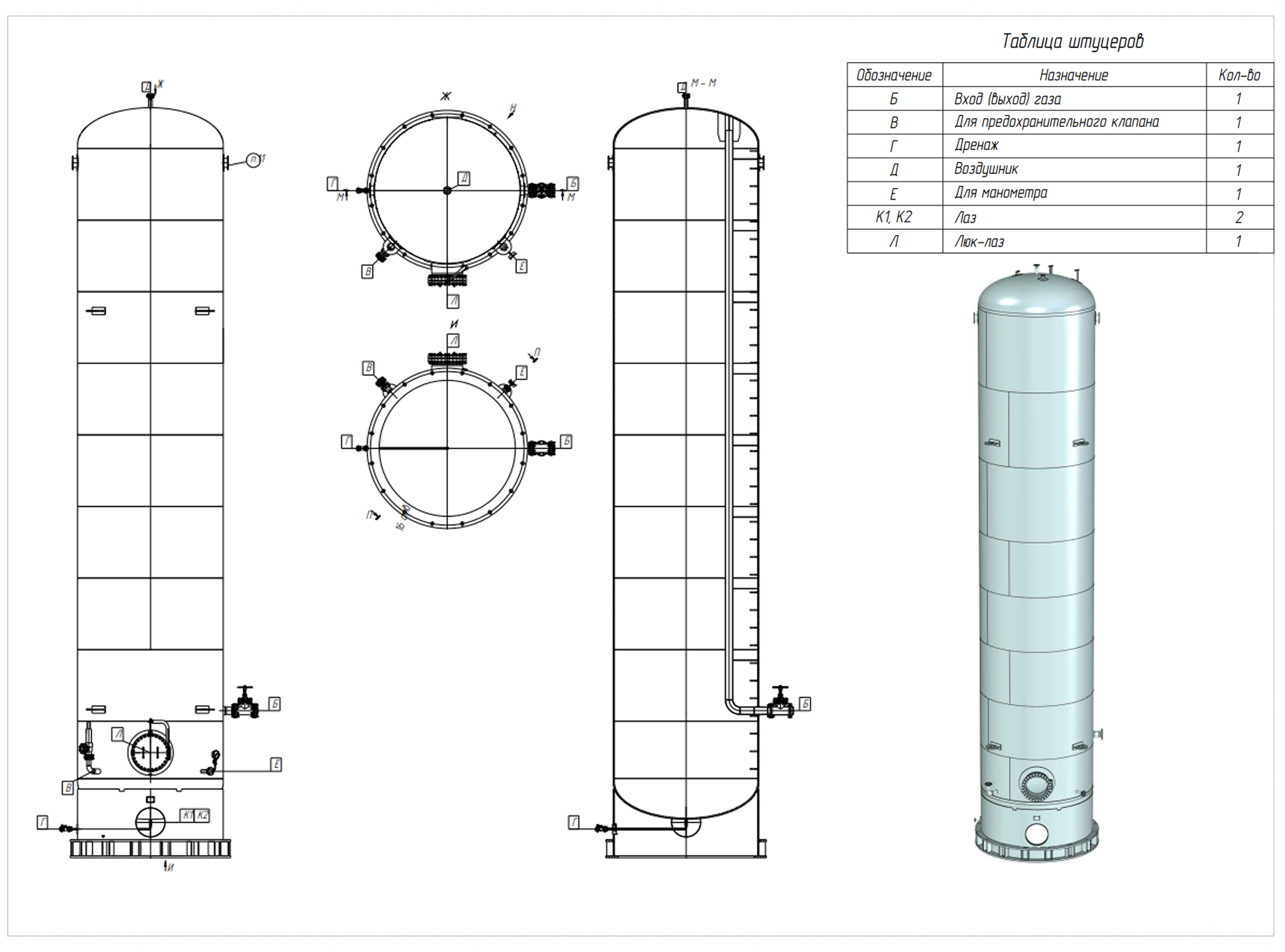

Эскиз ресивер кислорода


Для заказа нашей продукции вы можете скачать опросный лист на ресиверы кислорода и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
