Трубные пучки от производителяМосква

Стоимость производства:

от 50 000 руб.

Трубные пучки для подогревателей и теплообменников типа ТП и ТУ представляют собой съемный элемент, состоящий из трубчатки и трубный решеток.

При заказе трубных пучков указывается его маркировка, например:

Пучок трубный 800 ХПГ-1,6-М1/20Г-3-К-2, что означает пучок трубный для холодильника с плавающей головкой, диаметром 800 мм, на условное давление 1,6 МПа, материального исполнения из ст.09Г2С с гладкими теплообменными трубами 20х2 мм, длиной 3 метра, двухходовой с расположением труб по вершинам квадрата.

Если требуется трубный пучок в комплекте с плавающей головкой производства ООО «Химмаш», то информацию об этом, необходимо сообщать при заказе. По умолчанию, трубные пучки изготавливаются без плавающих головок.

Основные материалы труб, используемые в трубных пучках: сталь 3, ст.09Г2С, ст.16ГС, ст.12Х18Н10Т, латунь, ст.10Х17Н13М2Т. При этом диаметры трубных пучков, которые можно купить у ООО «Химмаш», варьируются от 159 до 1600 мм.

При транспортировке трубных пучков необходимо учитывать, что может повредиться трубная система, поэтому пучки необходимо упаковывать в жесткий каркас, предотвращающий механические повреждения.

Трубные пучки нестандартных размеров также можно заказать и приобрести в ООО «Химмаш», предварительно связавшись с отделом маркетинга по электронной почте: marketing@penzahim.ru

Поставка трубных пучков для теплообменников в г. Москва осуществляется из Пензы

Табл.1 Характеристики трубных пучков теплообменников и холодильников

Диаметр, мм	Давление, МПа	Длина, мм	К/Т	Масса, кг
				Труба 20х2				Труба 25х2				Труба 25х2,5
				2 хода		4 хода		2 хода		4 хода		2 хода	4 хода
				сталь	латунь	сталь	латунь	сталь	латунь	сталь	латунь	сталь	сталь
325	2,5	3000	К	260	280	-	-	230	250	-	-	260	-
	2,5	6000	К	500	540	-	-	430	460	-	-	500	-
	4,0	3000	К	270	290	-	-	240	260	-	-	270	-
	4,0	6000	К	510	550	-	-	440	470	-	-	510	-
	6,3	3000	К	300	320	-	-	-	-	-	-	300	-
	6,3	6000	К	540	580	-	-	-	-	-	-	540	-
400	2,5	3000	К	480	510	-	-	430	460	-	-	490	-
	2,5	6000	К	890	950	-	-	780	840	-	-	910	-
	4,0	3000	К	490	520	-	-	440	470	-	-	500	-
	4,0	6000	К	900	960	-	-	790	850	-	-	920	-
	6,3	3000	К	510	-	-	-	460	-	-	-	520	-
	6,3	6000	К	920	-	-	-	810	-	-	-	940	-
500	2,5	3000	К	780	840	-	-	670	710	-	-	770	-
	2,5	6000	К	1520	1630	-	-	1290	1370	-	-	1490	-
	4,0	3000	К	810	870	-	-	700	740	-	-	800	-
	4,0	6000	К	1550	1660	-	-	1320	1400	-	-	1520	-
	6,3	3000	К	850	-	-	-	740	-	-	-	840	-
	6,3	6000	К	1590	-	-	-	1360	-	-	-	1560	-
	8,0	3000	К	890	-	-	-	780	-	-	-	880	-
	8,0	6000	К	1630	-	-	-	1400	-	-	-	1600	-
600	1,6	6000	К	2090	2250	1970	2110	1820	1950	1720	1840	2140	2010
	1,6	6000	Т	2310	2490	2140	2290	1990	2140	1820	1950	2350	2130
	2,5	6000	К	2130	2290	2010	2150	1860	1990	1760	1880	2180	2050
	2,5	6000	Т	2350	2530	2180	2330	2030	2180	1860	1990	2390	2170
	4,0	6000	К	2150	2310	2030	2170	1880	2010	1780	2000	2200	2070
	4,0	6000	Т	2370	2550	2200	2350	2050	2200	1880	2110	2410	2190
	6,3	6000	К	2230	-	2110	-	1960	-	1860	-	2280	2150
	6,3	6000	Т	2450	-	2280	-	2130	-	1960	-	2490	2270
	8,0	6000	К	2270	-	2150	-	2000	-	1900	-	2320	2190
	8,0	6000	Т	2490	-	2320	-	2170	-	2000	-	2530	2310
700	1,6	6000	К	2980	3210	2790	2990	2530	2710	2390	2560	2980	2790
	1,6	6000	Т	3240	3490	3010	3230	2820	3030	2540	2720	3330	2970
	2,5	6000	К	3030	3260	2840	3040	2580	2760	2440	2610	3030	2840
	2,5	6000	Т	3290	3540	3060	3280	2870	3080	2590	2770	3380	3020
	4,0	6000	К	3060	3290	2880	3080	2610	2790	2470	2640	3060	2870
	4,0	6000	Т	3320	3570	3100	3320	2900	3110	2620	2800	3410	3050
	6,3	6000	К	3180	-	3000	-	2740	-	2610	-	3160	3010
	6,3	6000	Т	3440	-	3220	-	3030	-	2760	-	3510	3190
	8,0	6000	К	3260	-	3080	-	2820	-	2690	-	3240	3090
	8,0	6000	Т	3520	-	3300	-	3110	-	2840	-	3590	3270
800	1,6	6000	К	3780	4080	3630	3920	3310	3560	3140	3380	3890	3690
		6000	Т	4300	4650	4080	4410	3670	3950	3430	3700	4330	6390
		9000	К	5560	6000	5330	5750	4850	5230	4600	4950	5730	5420
		9000	Т	6340	6860	6000	6480	5390	5820	5030	5420	4040	5950
	2,5	6000	К	3840	4140	3690	3980	3370	3620	3200	3440	3950	3750
		6000	Т	4360	4710	4140	4470	3730	4010	3490	3760	4390	4100
		9000	К	5620	6060	5390	5810	4910	3950	4660	5010	5790	5480
		9000	Т	6400	6920	6060	6540	5450	5880	5090	5480	6450	6010
	4,0	6000	К	3890	4190	3740	4030	3420	3670	3250	3490	4000	3800
		6000	Т	4410	4760	4190	4520	3780	4060	3540	3810	4440	6500
		9000	К	5670	6110	5440	5860	4960	5340	4710	5060	5840	5530
		9000	Т	6450	6970	6110	6590	5500	5930	5140	5530	6500	6060
	6,3	6000	К	4070	-	3920	-	3600	-	3430	-	4180	6020
		6000	Т	4590	-	4370	-	3960	-	3720	-	4620	4330
		9000	К	5850	6290	5650	6040	5140	-	4890	-	6020	5710
		9000	Т	6630	-	6290	-	5680	-	5320	-	6680	6240
	8,0	6000	К	4180	-	4030	-	3710	-	3540	-	4290	4090
		6000	Т	4700	-	4480	-	4070	-	3830	-	4730	4440
		9000	К	5960	6400	5730	6150	5250	-	5000	-	6130	5820
		9000	Т	6740	-	6400	-	5790	-	5430	-	6790	6350
900	1,6	6000	К	4950	5340	4720	5120	4160	4480	3960	4260	4900	4660
		6000	Т	5510	5950	5190	5640	4670	5040	4390	4730	5530	5190
		9000	К	7250	7840	6930	7490	6040	6510	5740	6190	7170	6810
		9000	Т	8090	8760	7640	8270	6810	7350	6380	6890	8110	7600
	2,5	6000	К	5030	5420	4820	5200	4240	4560	4040	4340	4980	4740
		6000	Т	5590	6030	5290	5720	4750	5120	4470	4810	5610	5270
		9000	К	7330	7920	7020	7580	6120	6590	5820	6270	7250	6890
		9000	Т	8170	8840	7730	8360	6890	7430	6460	6970	8190	7680
	4,0	6000	К	5130	5520	6280	6760	4280	4600	5420	5820	5010	6360
		6000	Т	5690	6130	5320	5750	4790	5160	4510	4850	5640	5300
		9000	К	7390	7980	9070	9800	6180	6620	7780	8390	7310	9200
		9000	Т	8230	8900	7800	8430	6950	7460	6530	7040	8250	7740
	6,3	6000	К	5380	-	5180	-	4610	-	4410	-	5330	5110
		6000	Т	5940	-	5650	-	5120	-	4840	-	5960	5640
		9000	К	7720	-	7420	-	6510	-	6230	-	7640	7290
		9000	Т	8560	-	8130	-	7280	-	6870	-	8580	8080
1000	1,6	6000	К	6060	6540	5830	6290	5200	5600	4960	5340	6140	5850
		6000	Т	6840	7400	6520	7050	5780	6240	5440	5870	6850	6440
		9000	К	8850	9580	8500	9200	7560	8170	7200	7780	8980	8540
		9000	Т	10020	10860	9540	10340	8430	9130	7930	8580	10050	9430
	2,5	6000	К	6160	6640	5930	6390	5300	5700	5060	5440	6240	5950
		6000	Т	6940	7500	6620	7150	5880	6340	5540	5970	6950	6540
		9000	К	8950	9680	8600	9300	7660	8270	7300	7880	9080	8640
		9000	Т	10120	10960	9640	10440	8530	9230	8030	8680	10150	9530
	4,0	6000	К	6280	6760	6050	6510	5420	5820	5180	5560	6360	6070
		6000	Т	7060	7620	6740	7270	6000	6460	5660	6090	7070	6660
		9000	К	9070	9800	8720	9420	7780	8390	7420	8000	9200	8760
		9000	Т	10240	11080	9760	10560	8650	9350	8150	8800	10270	9650
	6,3	6000	К	6580	-	6350	-	5720	-	5480	-	6660	6370
		6000	Т	7360	-	7040	-	6300	-	5960	-	7370	6960
		9000	К	9370	-	9020	-	8080	-	7720	-	9500	9060
		9000	Т	10540	-	10060	-	8950	-	8450	-	10570	9950
1200	1,6	6000	К	8930	9660	8630	9340	7710	8320	7420	8000	9140	8780
		6000	Т	10190	11040	9780	10600	8750	9460	8330	9000	10410	9900
		9000	К	12980	14100	12540	13610	11170	12080	10730	11600	13310	12770
		9000	Т	14870	16170	14260	15500	12730	13790	12100	13100	15220	14450
	2,5	6000	К	9140	9870	8840	9550	7920	8530	7630	8210	9350	8990
		6000	Т	10400	11250	9990	10810	8960	9670	8540	9210	10620	10110
		9000	К	13190	14310	12750	13820	11380	12290	10940	11810	13520	12980
		9000	Т	15080	16380	14470	15710	12940	14000	12310	13310	15430	14660
	4,0	6000	К	9310	10040	9010	9720	8090	8700	7800	8380	9520	9160
		6000	Т	10570	11420	10160	10980	9130	9840	8710	9380	10790	10280
		9000	К	13360	14480	12920	13990	11550	12460	11110	11980	13690	13150
		9000	Т	15250	16550	14640	15880	13110	14170	12480	13480	15600	14830
	6,3	6000	К	9800	-	9500	-	8580	-	8290	-	10010	9650
		6000	Т	11060	-	10650	-	9620	-	9200	-	11280	10770
		9000	К	13850	-	13410	-	12040	-	11600	-	14180	13640
		9000	Т	15740	-	15130	-	13600	-	12970	-	16090	15320

Табл.2 Характеристики трубных пучков конденсаторов

Диаметр, мм	Давление, МПа	Длина, мм	К/Т	Масса, кг
				Труба 20х2						Труба 25х2						Труба 25х2,5
				2 хода		4 хода		6 ходов		2 хода		4 хода		6 ходов		2 хода	4 хода	6 ход.
				сталь	латунь	сталь	латунь	сталь	латунь	сталь	латунь	сталь	латунь	сталь	латунь	сталь	сталь	сталь
600	1,0	6000	Т	2220	2400	2020	2180	1950	2100	1900	2050	1710	1830	1640	1760	2240	2000	1920
	1,6			2280	2470	2080	2250	2010	2170	1960	2120	1770	1900	1720	1840	2320	2080	2010
	2,5			2310	2500	2110	2280	2040	2200	1990	2150	1800	1930	1750	1870	2350	2110	2040
700	1,0	6000	Т	3130	3390	2940	3160	2820	3050	2720	2920	2460	2630	2410	2580	3210	2870	2830
	1,6			3240	3490	3010	3230	2930	3150	2820	3030	2540	2720	2510	2690	3330	2970	2950
	2,5			3290	3540	3060	3280	2980	3200	2870	3080	2590	2770	2560	2740	3380	3020	3000
800	1,0	6000	Т	4070	4430	3850	4210	3720	4040	3480	3750	3220	3470	3120	3360	4120	3800	3670
	1,6			4180	4550	3960	4330	3830	4160	3580	3860	3320	3580	3220	3470	4240	3920	3790
	2,5			4320	4700	4100	4480	3970	4310	3630	3910	3370	3630	3270	3520	4290	3970	3840
900	1,0	6000	Т	5390	5820	5070	5510	4970	5360	4550	4920	4280	4610	4110	4440	5400	5060	4860
	1,6			5510	5950	5190	5640	5090	5490	4670	5040	4390	4730	4230	4560	5530	5190	4990
	2,5			5590	6030	5290	5720	5170	5570	4750	5120	4470	4810	4310	4640	5610	5270	5070
1000	1,0	6000	Т	6590	7140	6270	6790	6120	6620	5610	6070	5270	5700	5160	5580	6680	6270	6140
	1,6			6760	7310	6440	6960	6280	6800	5680	6140	5350	5770	5230	5650	6760	6350	6210
	2,5			6850	7400	6530	7050	6370	6890	5770	6230	5440	5860	5320	5740	6850	6440	6300
1200	1,0	6000	Т	9760	10580	9350	10140	9170	9930	8290	8980	7860	8500	7690	8320	9890	9360	9150
	1,6			10000	10820	9590	10380	9410	10170	8540	9230	8110	8750	7940	8570	10170	9640	9430
	2,5			10300	11130	9890	10690	9700	10470	8840	9550	8440	9100	8290	8940	10500	10000	9810

Табл.3 Характеристики трубных пучков U-образных теплообменников

Диаметр, мм	Давление, МПа	Длина, мм	К/Т	Масса, кг
				Труба 20х2	Труба 25х2	Труба 25х2,5
				Труба 20х2	Труба 25х2	Труба 25х2,5
325	2,5	3000	Т	330	280	320
	2,5	6000		620	510	600
	4,0	3000		340	290	330
	4,0	6000		630	520	610
400	2,5	3000	Т	590	480	550
	2,5	6000		1090	880	1040
	4,0	3000		600	490	560
	4,0	6000		1100	890	1050
	6,3	3000		610	500	570
	6,3	6000		1110	900	1060
500	2,5	3000	Т	920	790	930
	2,5	6000		1720	1460	1780
	4,0	3000		940	810	950
	4,0	6000		1740	1480	1800
	6,3	3000		960	830	970
	6,3	6000		1760	1500	1820
600	1,6	6000	Т	2370	2000	2390
	2,5			2390	2020	2410
	4,0			2420	2040	2430
	6,3			2500	2120	2510
700	1,6	6000	Т	3370	2820	3360
	2,5			3410	2860	3400
	4,0			3430	2880	3420
	6,3			3550	3000	3540
800	1,6	6000	Т	4530	3730	4440
	1,6	9000		6640	5450	6500
	2,5	6000		4590	3790	4500
	2,5	9000		6700	5510	6560
	4,0	6000		4650	3850	4560
	4,0	9000		6760	5570	6620
	6,3	6000		4820	4020	4730
	6,3	9000		6930	5740	6790
900	1,6	6000	Т	5800	4920	5890
	1,6	9000		8420	7130	8550
	2,5	6000		5850	4970	5940
	2,5	9000		8470	7180	8600
	4,0	6000		5930	5050	6020
	4,0	9000		8550	7260	8680
1000	1,6	6000	Т	7330	6060	7250
	1,6	9000		10660	8790	10550
	2,5	6000		7430	6160	7350
	2,5	9000		10760	8890	10650
	4,0	6000		7550	6280	7470
	4,0	9000		10880	9010	10770
1200	1,6	6000	Т	10700	9170	10990
	1,6	9000		15500	13240	15920
	2,5	6000		10860	9330	11150
	2,5	9000		15660	13400	16080
1400	1,6	6000	Т	15040	12740	15270
	1,6	9000		21670	18300	22010
	2,5	6000		15320	13000	15550
	2,5	9000		21950	18580	22290

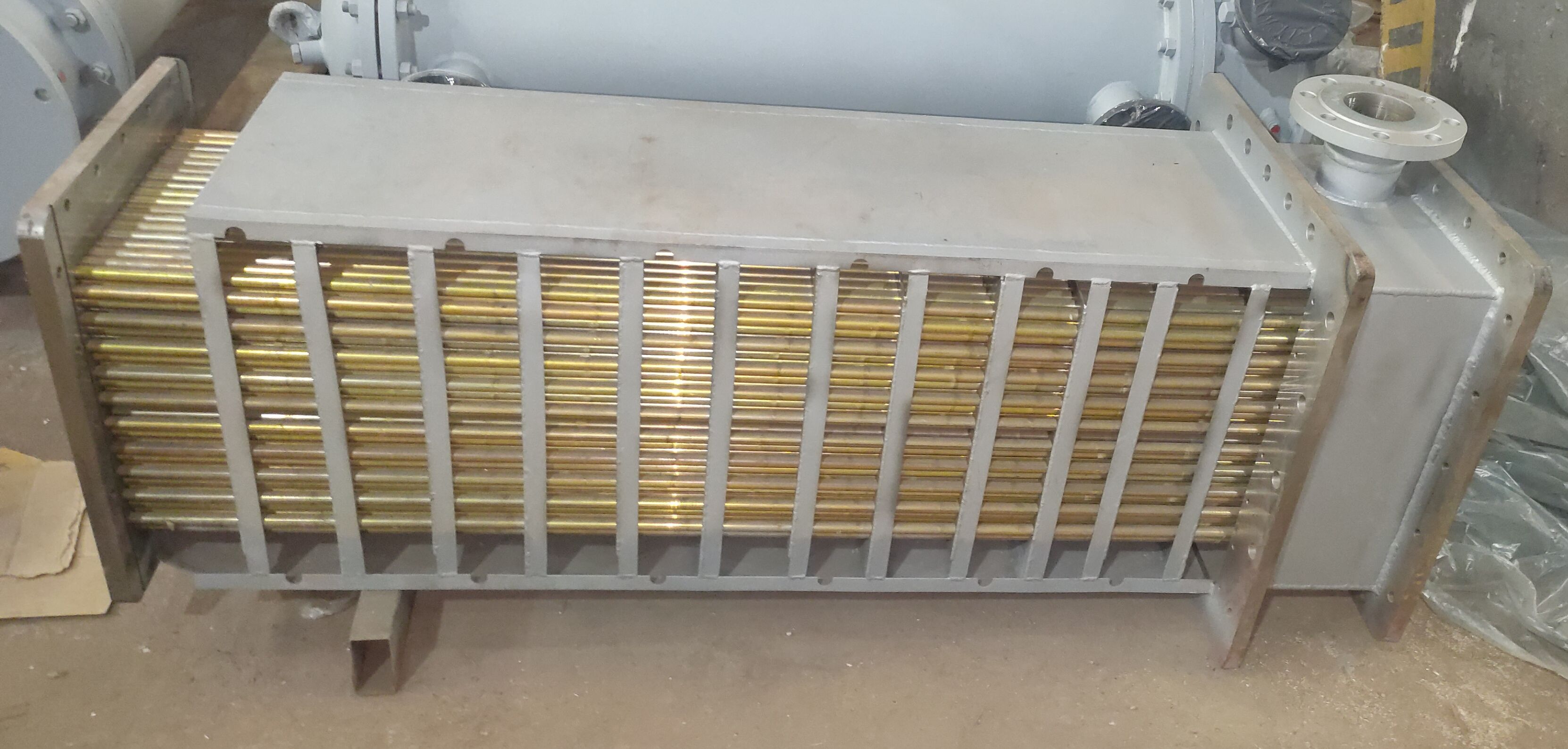

Рис.1 Трубный пучок

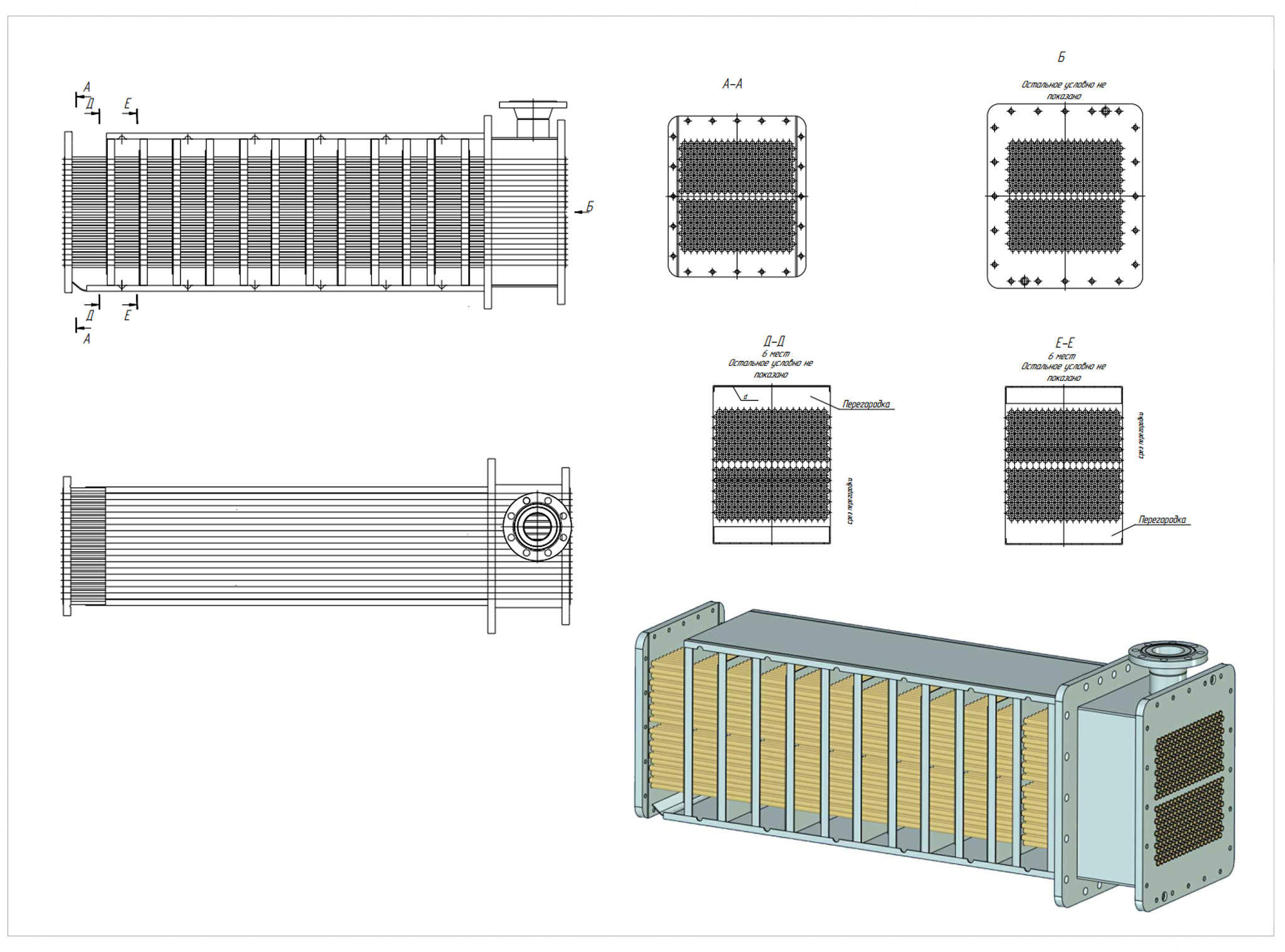

Рис. 2 Трубный пучок с плавающей головкой

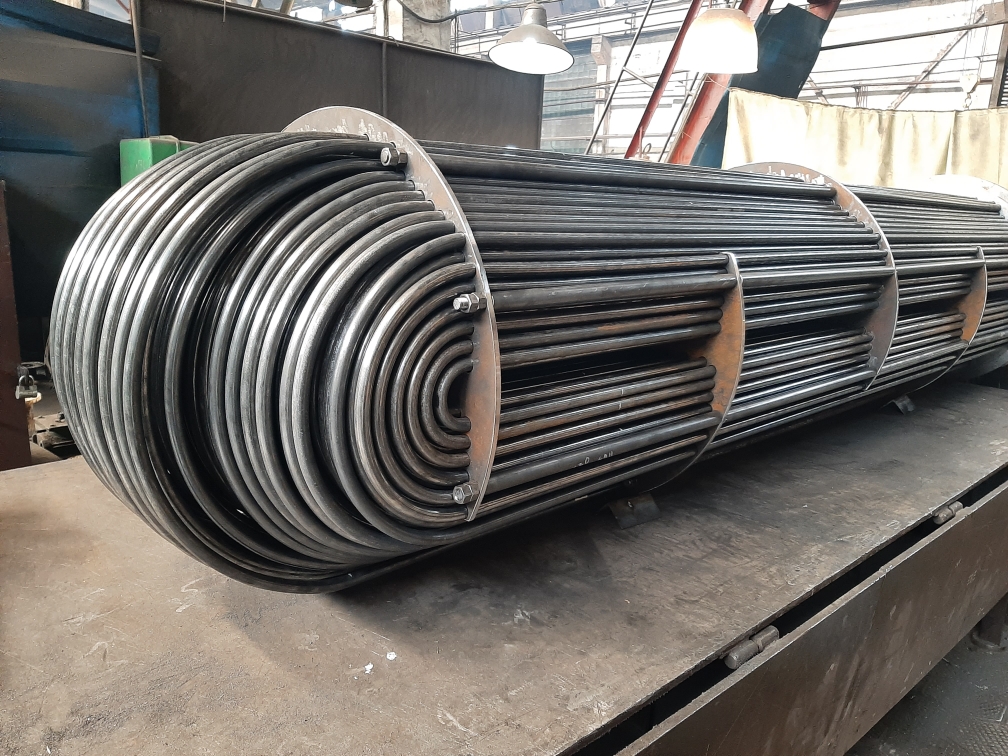

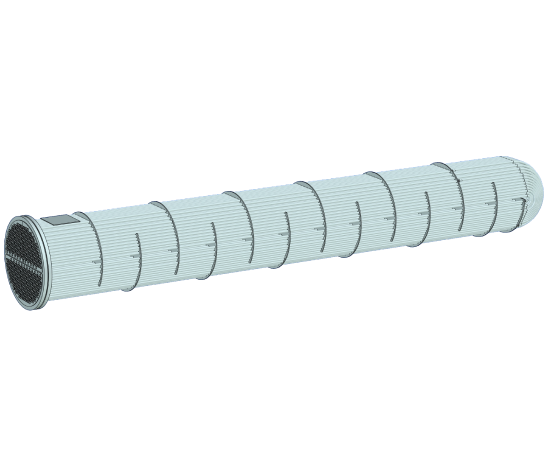

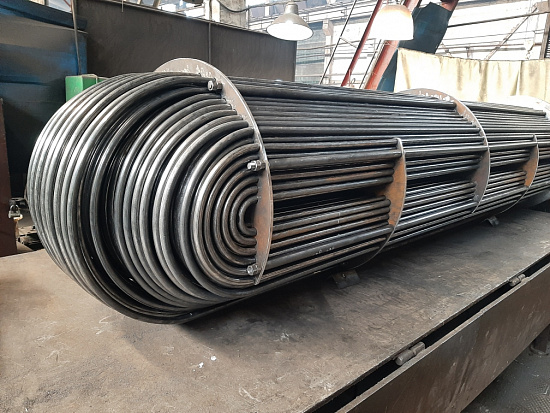

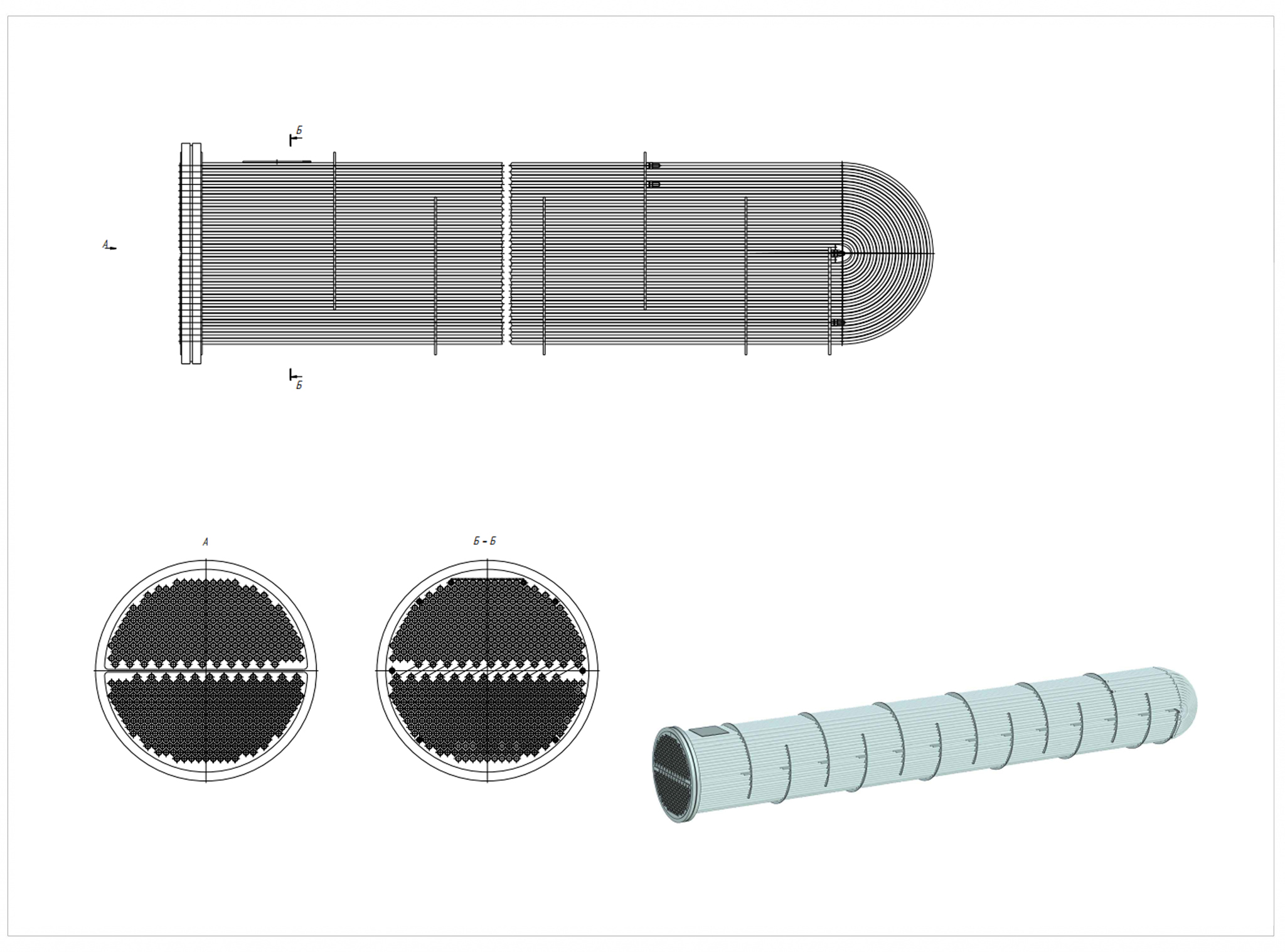

Рис. 3 Трубный пучок U-образного теплообменника

СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на теплообменное оборудование и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
