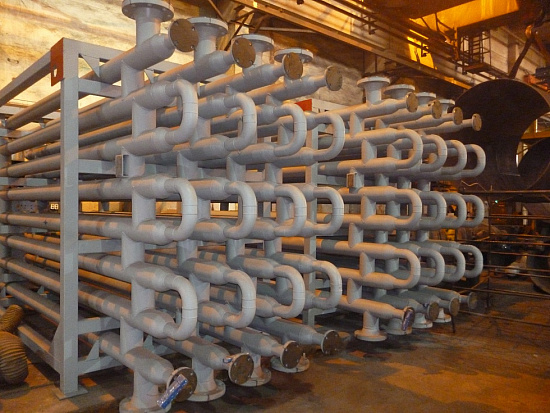

Теплообменные аппараты типа «труба в трубе» применяются в технологических процессах для нагрева и охлаждения сред в различных отраслях промышленности.

Изготавливаются теплообменники «труба в трубе» в двух конструктивных исполнениях:

- с приварными двойниками (тип 1)

- со съемными двойниками (тип 2)

Основные типы теплообменников «Труба в трубе»:


  • ТТОН – теплообменник труба в трубе однопоточный неразборный (с приварными или съемными двойниками);

  • ТТОР –  теплообменник труба в трубе однопоточный разборный;

  • ТТМ – теплообменник труба в трубе многопоточный с параллельными потоками (их может быть 5, 7, 12, 22 или 31);

  • ТТРМ – теплообменник малогабаритный разборный одно или двухпоточные по трубному и кольцевому пространству;

Срок службы теплообменников со средами, вызывающими коррозию не более 0,1 мм в год составляет 5 лет (для теплообменников типа ТТОН), 8 лет (для теплообменников типа ТТОР), 10 лет (для теплообменников типа ТТМ и ТТРМ).

Эксплуатация теплообменников возможна в климатических районах с умеренным и тропическим климатом, а также в районах с сейсмичностью не более 7 баллов.

Условное обозначение теплообменников типа «Труба в трубе»:

ТТРМ.jpgТТОР-108/159-4,0/1,6-6-ПР-М1-У, где:

  • ТТОР - тип теплообменника (ТТОР - теплообменник труба в трубе однопоточный разборный; ТТОН – теплообменник труба в трубе однопоточный неразборный; ТТМ5 - теплообменник труба в трубе многопоточный с 5-ю параллельными потоками; ТТРМ1/2 – теплообменник однопоточный по трубному и двухпоточный по кольцевому пространству)

  • 108/159 – диаметр теплообменных / кожуховых труб, мм

  • 4,0/1,6 – условное давление внутри / снаружи теплообменных труб, МПа

  • 6 – длина труб, м

  • ПР – с продольно оребренными теплообменными трубами (Г – с гладкими трубами, Ш – с ошипованными трубами)

  • У – климатическое исполнение

  • И – с креплениями под изоляцию


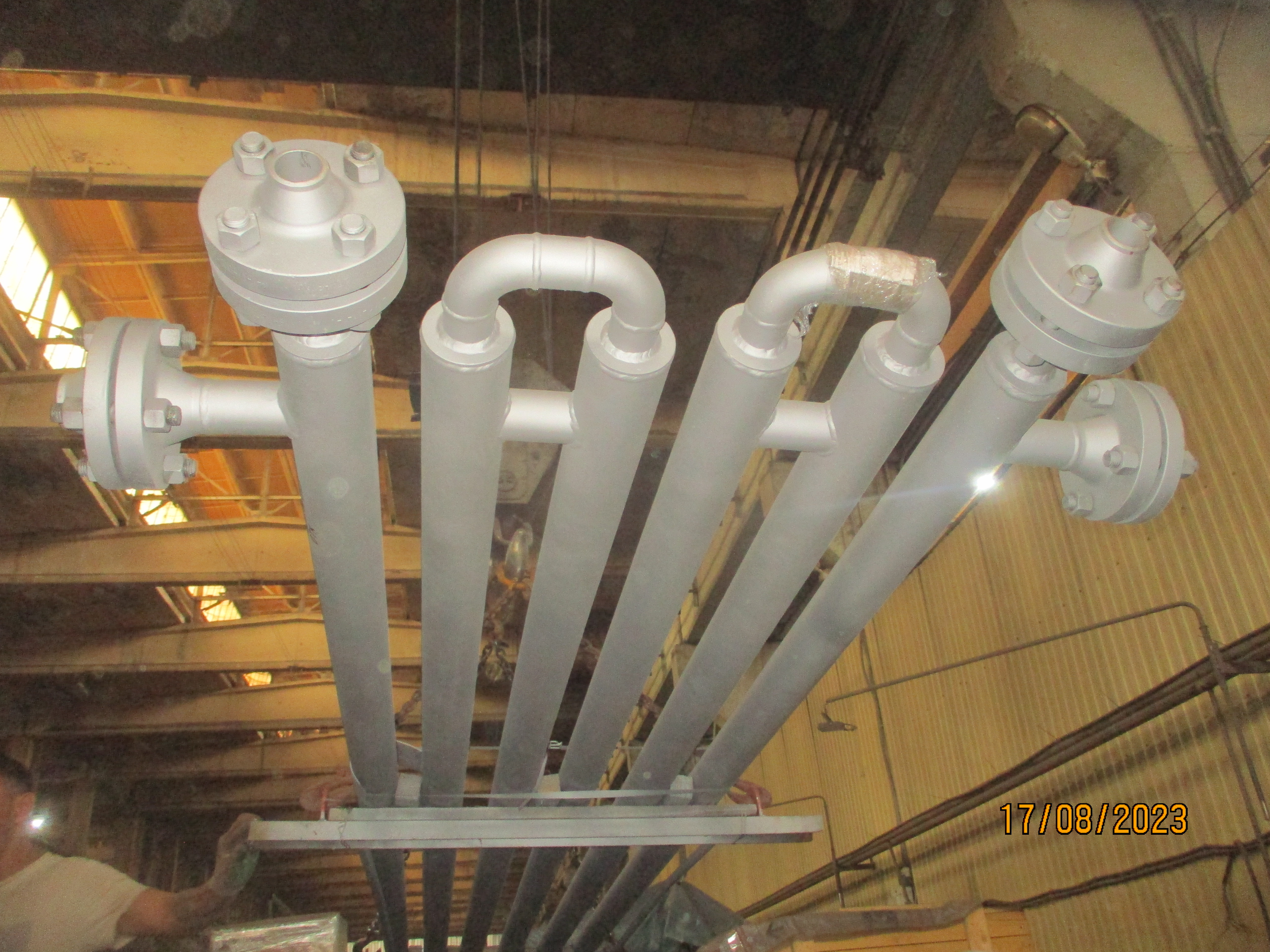

Теплообменник труба в трубе однопоточный неразборный изготавливается в двух конструктивных исполнениях: ТТОН-1 - с приварными двойниками, ТТОН-2 – со съемными двойниками.

Теплообменник типа труба в трубе однопоточный разборный ТТОР изготавливается с диаметрами теплообменных труб 89, 108, 133, 159 мм и с давлением от 1,6 до 4 МПа.

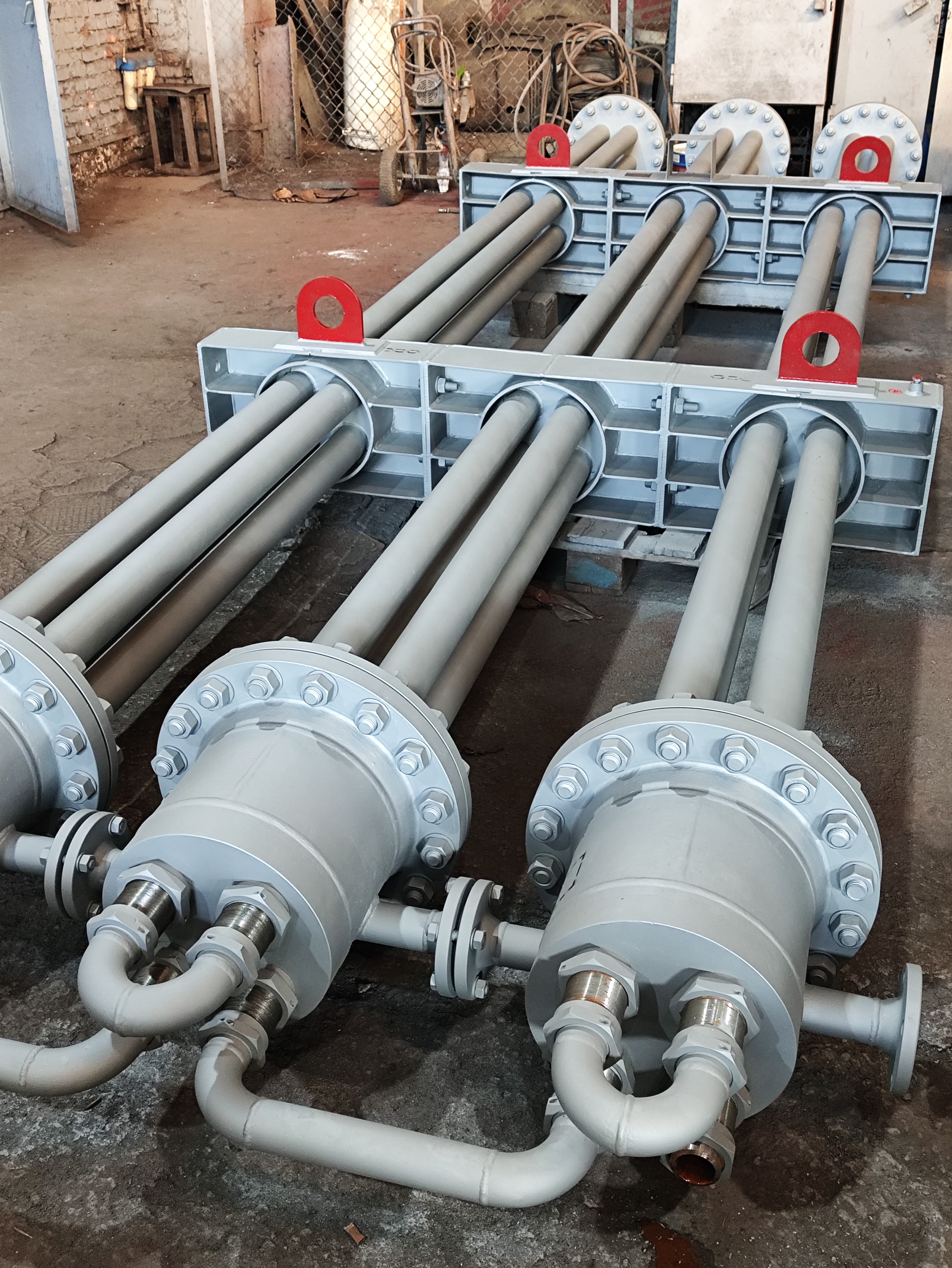

Теплообменники труба в трубе многопоточный ТТМ различаются по количеству параллельных потоков (ТТМ5 – 5 потоков, ТТМ7 – 7 потоков, ТТМ12 – 12 потоков, ТТМ22 – 22 потока, ТТМ31 – 31 поток). Теплообменники ТТМ изготавливаются с приварными или съемными двойниками.

Теплообменники труба в трубе разборные малогабаритные ТТРМ производятся либо однопоточными по трубному и кольцевому пространству (ТТРМ1) либо однопоточными по трубному и двухпоточными по кольцевому пространству (ТТРМ1/2) либо двухпоточными по трубному и кольцевому пространству (ТТРМ2). Теплообменники ТТРМ также бывают с приварными или съемными двойниками.

Технические характеристики теплообменников ТТОН

Обозначение Ду, мм теплообм. труб Масса (кг), при длине теплообменных труб:
Исполнение 1 Исполнение 2
1500 3000 4500 6000 9000 1500 3000 4500 6000 9000
ТТОН 25/57-6,3/4,0 25 9,95 20,5 - - - 11,8 22,5 - - -
ТТОН 25/57-16,0/4,0 10,7 21,7 - - - 11,6 23,5 - - -
ТТОН 25/57-16,0/10,0 12,7 25,2 - - - 14,6 27,4 - - -
ТТОН 38/57-6,3/4,0 38 12,8 25,6 - - - 16,3 29,6 - - -
ТТОН 38/57-16,0/4,0 14 27,9 - - - 17,5 31,3 - - -
ТТОН 38/57-16,0/10,0 16 31,7 - - - 19,5 35,2 - - -
ТТОН 38/76-6,3/4,0 15,8 31,4 - - - 22,7 34,9 - - -
ТТОН 38/89-6,3/4,0 - 39,7 60,3 - -   43,7 63,8 - -
ТТОН 48/76-6,3/4,0 48 - 34,7 51,8 68,9 - - 39 56,2 73,3 -
ТТОН 48/76-10,0/6,3 - 42,1 63,1 84,4 - - 46,5 67,5 88,8 -
ТТОН 48/76-16,0/10,0 - 48 71,5 95,4 - - - - - -
ТТОН 48/89-10,0/6,3 - 46 69,4 93,1 - - 50,4 73,8 102,5 -
ТТОН 48/89-16,0/10,0 - 46 69,4 93,1 - - - - - -
ТТОН 48/108-6,3/4,0 - 51,1 76,6 102,3 - - 55,5 81 106,7 -
ТТОН 48/108-10,0/6,3 - 60,2 91 121,4 - - 64,6 95,4 125,4 -
ТТОН 57/89-10,0/6,3 57 - - 74,8 100 - - - 80,6 105,8 -
ТТОН 57/89-16,0/10,0 - - 90 119,2 - - - - - -
ТТОН 57/108-6,3/4,0 - - 62,9 115,3 - - - 98,7 121,1 -
ТТОН 57/108-10,0/6,3 - - 102,6 128,3 - - - 108,4 134,1 -
ТТОН 57/108-16,0/10,0 - - 123 196 - - - - - -
ТТОН 89/133-1,6/1,6 89 - - - - - - - - 197 284
ТТОН 89/133-4,0/1,6 - - - - - - - - 200 286
ТТОН 89/133-6,3/4,0 - - - 180 267 - - - 210 295
ТТОН 89/133-10,0/6,3 - - - 225 335 - - -
ТТОН 89/133-16,0/10,0 - - - 250 370 - - -
ТТОН 89/159-1,6/1,6 - - - - - - - - 217 315
ТТОН 89/159-4,0/1,6 - - - - - - - - 220 320
ТТОН 89/159-6,3/4,0 - - - 200 300 - - - 230 328
ТТОН 89/159-10,0/6,3 - - - 254 380 - - - - -
ТТОН 89/159-16,0/10,0 - - - 360 540 - - - - -
ТТОН 108/159-1,6/1,6 108 - - - - - - - - 235 340
ТТОН 108/159-4,0/1,6 - - - - - - - - 260 372
ТТОН 108/159-6,3/4,0 - - - 230 345 - - - 275 385
ТТОН 108/159-10,0/6,3 - - - 302 445 - - - - -
ТТОН 108/159-16,0/10,0 - - - 413 617 - - - - -
ТТОН 133/219-4,0/1,6 133 - - - - 460 - - - - -
ТТОН 133/219-10,0/1,6 - - - - 515 - - - - -
ТТОН 133/219-10,0/4,0 - - - - 605 - - - - -
ТТОН 133/219-10,0/6,3 - - - - 785 - - - - -
ТТОН 133/219-16,0/10,0 - - - - 890 - - - - -
ТТОН 159/219-1,6/1,6 159 - - - -   - - - 365 530
ТТОН 159/219-4,0/1,6 - - - - 500 - - - 383 550
ТТОН 159/219-6,3/4,0 - - - - 657 - - - 542 755
ТТОН 159/219-10,0/6,3 - - - - 970 - - -

Технические характеристики теплообменников ТТОР

Обозначение Ду, мм теплообм. труб Масса (кг), при длине теплообменных труб:
4500 6000 9000
ТТОР 89/133-1,6/1,6 89 1150 1300 1600
ТТОР 89/133-4,0/1,6 1200 1350 1650
ТТОР 89/133-4,0/4,0 1500 1700 2050
ТТОР 89/159-1,6/1,6 1250 1450 1800
ТТОР 89/159-4,0/1,6 1350 1550 1900
ТТОР 89/159-4,0/4,0 1650 1850 2250
ТТОР 108/159-1,6/1,6 108 1330 1520 1880
ТТОР 108/159-4,0/1,6 1450 1600 2070
ТТОР 108/159-4,0/4,0 1800 2000 2460
ТТОР 133/219-1,6/1,6 133   2420 3030
ТТОР 133/219-4,0/1,6   2750 3400
ТТОР 133/219-4,0/4,0   3270 4100
ТТОР 159/219-1,6/1,6 159   2600 3250
ТТОР 159/219-4,0/1,6   2940 3550
ТТОР 159/219-4,0/4,0   3470 4300

Технические характеристики теплообменников ТТМ

Обозначение Кол-во потоков Масса (кг), при длине теплообменных труб:
Трубы гладкие (Г) Трубы ошипованные (Ш) или оребренные (ПР) Трубы оребренные (ПР) алюминиевые
3000 4500 6000 9000 3000 4500 6000 9000 3000 4500 6000 9000
ТТМ5 38/89-1,6/1,6 5 - - - - 1060 1190 1540 - 940 1020 1310 -
ТТМ5 38/89-4,0/1,6 - - - - 1110 1340 1600 - - - - -
ТТМ5 38/89-4,0/4,0 - - - - 1310 1540 1790 - - - - -
ТТМ5 48/89-1,6/1,6 1040 1260 1490 - 1090 1340 1600 - 950 1130 1330 -
ТТМ5 48/89-4,0/1,6 1150 1380 1600 - 1140 1400 1650 - - - - -
ТТМ5 48/89-4,0/4,0 1450 1670 1890 - 1440 1690 1950 - - - - -
ТТМ5 48/108-1,6/1,6 - - - - 1360 1690 2020 - 1200 1460 1720 -
ТТМ5 48/108-4,0/1,6 - - - - 1730 2060 2390 - - - - -
ТТМ5 48/108-4,0/4,0 - - - - 1760 2090 2420 - - - - -
ТТМ5 57/108-1,6/1,6 1350 1660 1970 - 1480 1830 2200 - 1260 1510 1780 -
ТТМ5 57/108-4,0/1,6 1540 1850 2160 - 1610 1990 2360 - - - - -
ТТМ5 57/108-4,0/4,0 1790 2100 2400 - 1860 2240 2610 - - - - -
ТТМ7 38/89-1,6/1,6 7 - - - - - 1660 2020 2660 - 1420 1690 2100
ТТМ7 38/89-4,0/1,6 - - - - - 1740 2100 2740 - - - -
ТТМ7 38/89-4,0/4,0 - - - - - 1980 2330 2980 - - - -
ТТМ7 48/89-1,6/1,6 - 1650 1950 2580 - 1750 2100 2820 - 1460 1720 2270
ТТМ7 48/89-4,0/1,6 - 1800 2100 2730 - 1830 2190 2900 - - - -
ТТМ7 48/89-4,0/4,0 - 2040 2340 2970 - 2070 2430 3150 - - - -
ТТМ7 48/108-1,6/1,6 - - - - - 2650 3200 4310 - 2270 2710 3590
ТТМ7 48/108-4,0/1,6 - - - - - 2870 3420 4530 - - - -
ТТМ7 48/108-4,0/4,0 - - - - - 3260 3810 4920 - - - -
ТТМ7 57/108-1,6/1,6 - 2630 3160 4220 - 2880 3500 4750 - 2350 2820 3750
ТТМ7 57/108-4,0/1,6 - 2890 3420 4480 - 3100 3720 4960 - - - -
ТТМ7 57/108-4,0/4,0 - 3280 3800 4870 - 3490 4110 5350 - - - -
ТТМ12 38/89-1,6/1,6 12 - - - - - - 3410 4520 - - 2830 3720
ТТМ12 38/89-4,0/1,6 - - - - - - 3590 4700 - - - -
ТТМ12 38/89-4,0/4,0 - - - - - - 4050 5160 - - - -
ТТМ12 48/89-1,6/1,6 - - 3300 4370 - - 3570 4800 - - 2910 3830
ТТМ12 48/89-4,0/1,6 - - 3600 4670 - - 3770 4990 - - - -
ТТМ12 48/89-4,0/4,0 - - 4100 5150 - - 4250 5480 - - - -
ТТМ12 48/108-1,6/1,6 - - - - - - 5880 7880 - - 4980 6620
ТТМ12 48/108-4,0/1,6 - - - - - - 6310 8850 - - - -
ТТМ12 48/108-4,0/4,0 - - - - - - 6980 8910 - - - -
ТТМ12 57/108-1,6/1,6 - - 5840 7770 - - 6430 8670 - - 5180 6860
ТТМ12 57/108-4,0/1,6 - - 6300 8230 - - 6850 9100 - - - -
ТТМ12 57/108-4,0/4,0 - - 6960 8890 - - 7520 9760 - - - -
ТТМ22 38/89-1,6/1,6 22 - - - - - - 6290 8350 - - 5250 6870
ТТМ22 38/89-4,0/1,6 - - - - - - 6660 8710 - - - -
ТТМ22 38/89-4,0/4,0 - - - - - - 7510 9570 - - - -
ТТМ22 48/89-1,6/1,6 - - 5850 7790 - - 6450 8690 - - 5210 6890
ТТМ22 48/89-4,0/1,6 - - 6370 8300 - - 6920 9180 - - - -
ТТМ22 48/89-4,0/4,0 - - 7040 8970 - - 7590 9880 - - - -
ТТМ22 48/108-1,6/1,6 - - - - - - 7120 12080 - - 5690 10010
ТТМ22 48/108-4,0/1,6 - - - - - - 7830 12780 - - - -
ТТМ22 48/108-4,0/4,0 - - - - - - 9240 14280 - - - -
ТТМ22 57/108-1,6/1,6 - - 8960 11730 - - 10060 13380 - - 8090 10540
ТТМ22 57/108-4,0/1,6 - - 9840 12600 - - 10860 14180 - - - -
ТТМ22 57/108-4,0/4,0 - - 11460 14220 - - 12480 15800 - - - -
ТТМ31 38/89-1,6/1,6 31 - - - - - - 9250 12180 - - 7720 10070
ТТМ31 38/89-4,0/1,6 - - - - - - 10020 12880 - - - -
ТТМ31 38/89-4,0/4,0 - - - - - - 11580 14440 - - - -
ТТМ31 48/89-1,6/1,6 - - 9180 11940 - - 9300 12480 - - 7520 9910
ТТМ31 48/89-4,0/1,6 - - 9760 12580 - - 10420 13600 - - - -
ТТМ31 48/89-4,0/4,0 - - 11310 14070 - - 11980 15160 - - - -

Технические характеристики теплообменников ТТРМ

Обозначение Ду, мм теплообмен. труб Масса (кг), при длине теплообменных труб:
Трубы гладкие (Г) Трубы ошипованные (Ш) или оребренные (ПР)
1500 3000 4500 6000 1500 3000 4500 6000
ТТРМ 25/57-6,3/1,6 25 180 220     190 240
ТТРМ 25/57-6,3/4,0 265 310     275 330
ТТРМ 25/57-10,0/6,3 355 405
ТТРМ 25/57-16,0/10,0 460 510
ТТРМ 38/57-10,0/1,6 38 200 250
ТТРМ 38/57-10,0/4,0 255 305
ТТРМ 38/76-10,0/1,6 280 345
ТТРМ 38/76-10,0/4,0 400 460
ТТРМ 38/76-16,0/10,0 625 710
ТТРМ 38/89-6,3/1,6           425 515
ТТРМ 38/89-6,3/4,0           535 630
ТТРМ 48/76-6,3/1,6 48   355 425
ТТРМ 48/76-6,3/4,0   475 545
ТТРМ 48/89-6,3/1,6   410 500 585   440 540 640
ТТРМ 48/89-6,3/4,0   530 620 705   560 660 760
ТТРМ 48/89-10,0/6,3   640 735 830
ТТРМ 48/108-6,3/1,6             680 800
ТТРМ 48/108-6,3/4,0             855 975
ТТРМ 57/89-10,0/1,6 57     605 705
ТТРМ 57/89-10,0/4,0     785 885
ТТРМ 57/108-10,0/1,6     665 780     745 885
ТТРМ 57/108-10,0/4,0     840 955     920 1060
ТТРМ 57/108-10,0/6,3     1025 1150     1100 1255

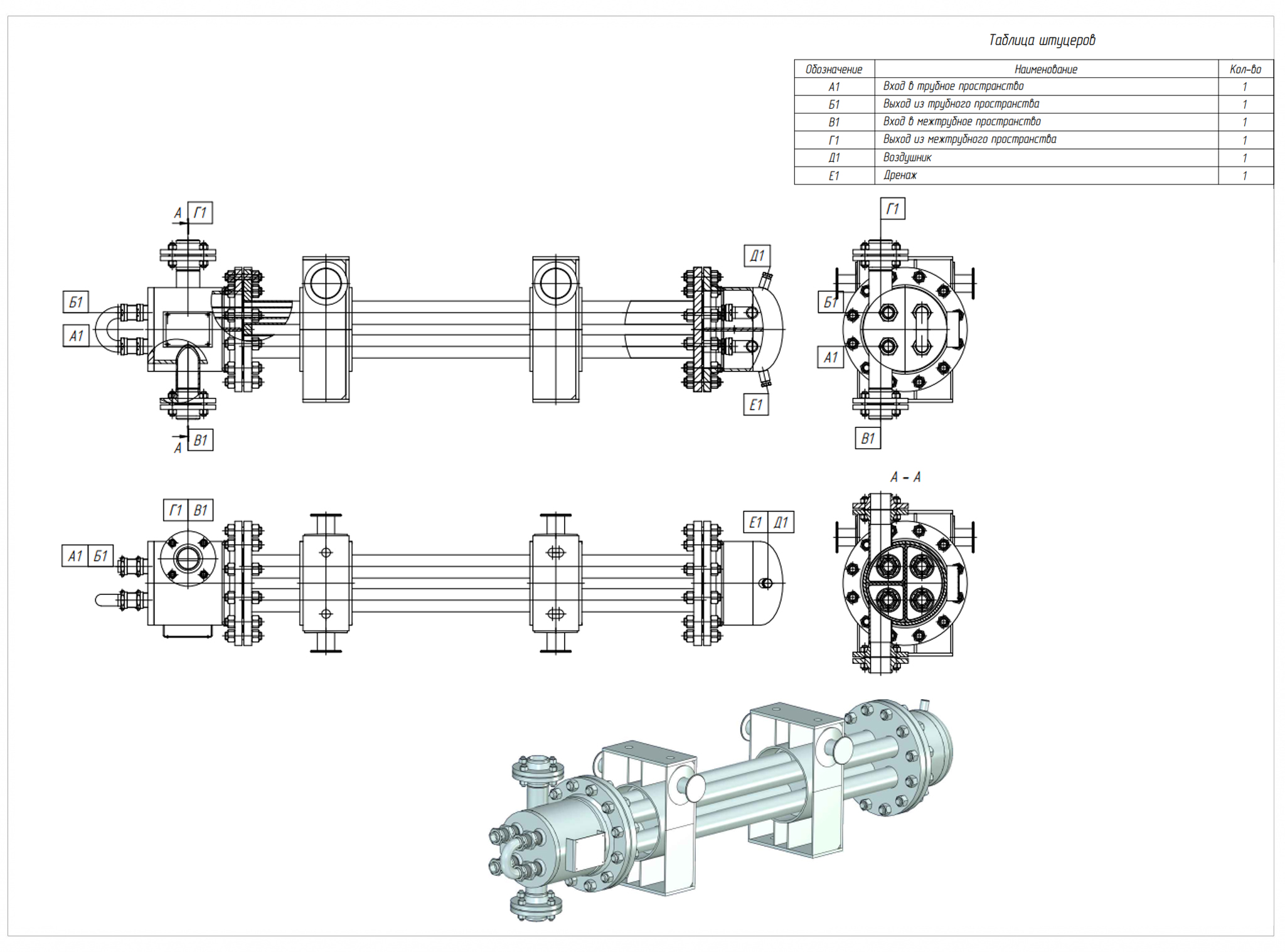

Эскиз теплообменник "труба в трубе" типа 1

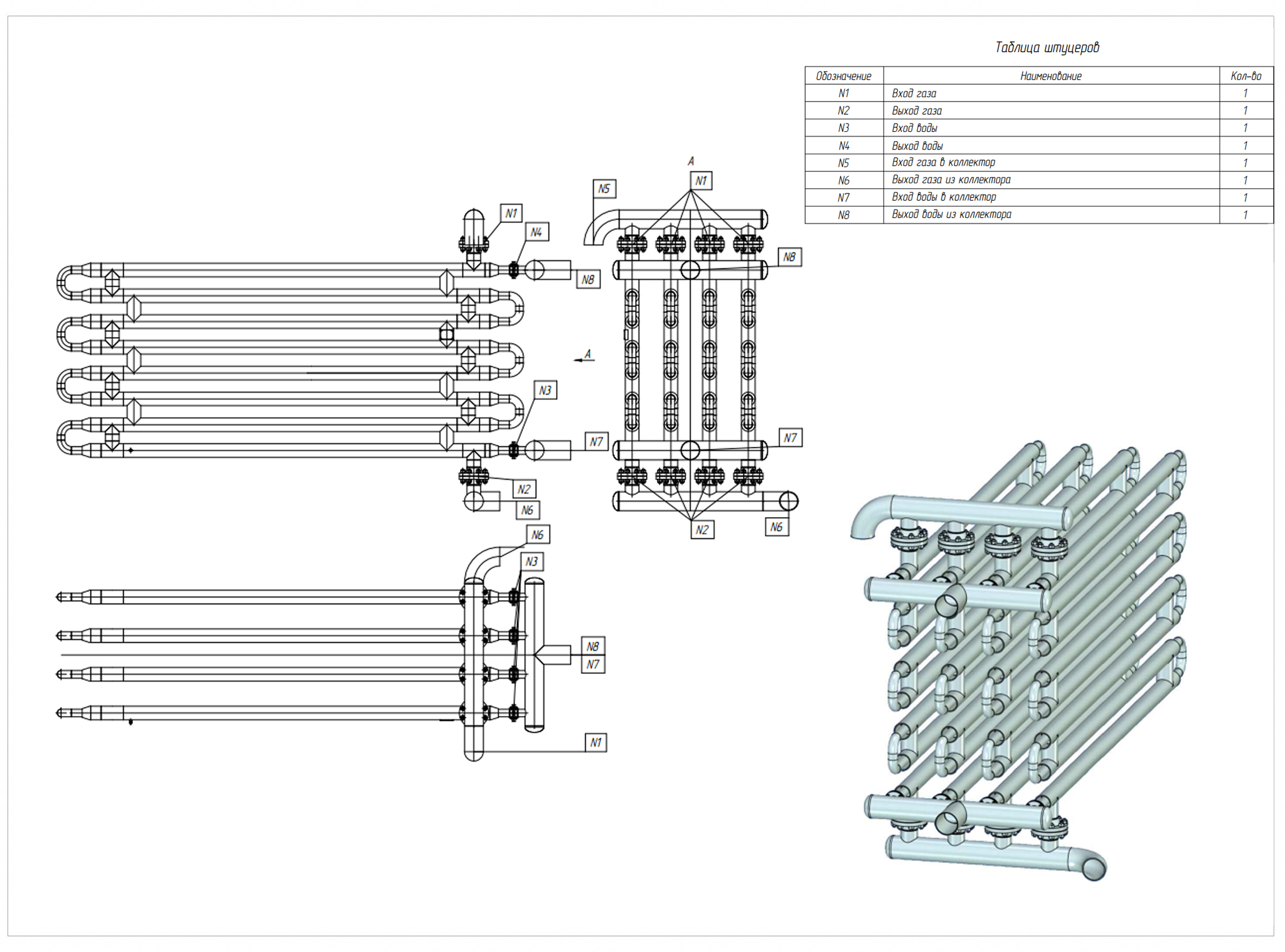

Эскиз теплообменник "труба в трубе" типа 2


Для заказа нашей продукции вы можете скачать опросный лист на теплообменники "труба в трубе" и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
