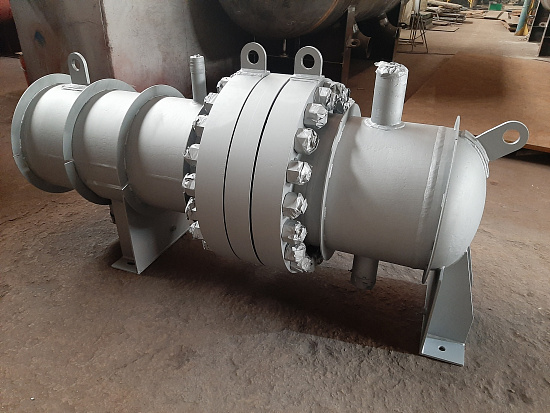

ООО Химмаш предлагает заказать теплообменники с U-образными трубами. Теплообменники с U-образными трубами применяются для нагрева и охлаждения жидких или газообразных сред без изменения их агрегатного состояния. Данное оборудование рассчитано на давление до 6,5 МПа. Такие теплообменники используются в тех случаях, когда трубы не загрязняются в процессе работы.

Устройство

Данный тип оборудования отличается простотой конструкции. Теплообменники надежны в эксплуатации. В конструкции нет внутренней крышки, и присутствует одна трубная решетка. В данных аппаратах обеспечивается свободное удлинение труб. Это исключает возможность возникновения температурных напряжений.

Теплообменники с U-образными трубами являются двухходовыми по трубному пространству и одно- или двухходовыми по межтрубному. Чтобы избежать перетекания теплоносителя в зазорах между кожухом и перегородкой устанавливаются гибкие металлические пластины.

В аппаратах этого типа обеспечивается свободное температурное удлинение труб. Преимущество конструкции в возможности периодического извлечения трубного пучка для очистки наружной поверхности труб или же полной замены пучка.

Область применения

Теплообменники с U-образными трубами предназначены для теплообмена газообразных и жидких веществ в технологичных процессах различных отраслей. Данные теплообменники используются в нефтехимической, газовой, металлургической промышленности.

Поставка теплообменников с U-образными трубами в г. Москва осуществляется из Пензы

Табл.1 Основные технические характеристики теплообменников с U-образными трубами

Ду, мм	Ру, Мпа	Обозначение	Длина, мм	К/Т	Масса, кг
					Труба 20х2	Труба 25х2	Труба 25х2,5
					Труба 20х2	Труба 25х2	Труба 25х2,5
325	2,5	325 ТУ-2,5	3000	Т	730	700	720
	2,5	325 ТУ-2,5	6000		1180	1100	1170
	4,0	325 ТУ-4,0	3000		780	750	770
	4,0	325 ТУ-4,0	6000		1230	1200	1220
400	2,5	400 ТУ-2,5	3000	Т	1110	1000	1080
	2,5	400 ТУ-2,5	6000		1910	1700	1880
	4,0	400 ТУ-4,0	3000		1210	1100	1180
	4,0	400 ТУ-4,0	6000		1990	1780	1950
	6,3	400 ТУ-6,3	3000		1460	1350	1450
	6,3	400 ТУ-6,3	6000		2350	2150	2300
500	2,5	500 ТУ-2,5	3000	Т	1630	1500	1650
	2,5	500 ТУ-2,5	6000		2700	2450	2780
	4,0	500 ТУ-4,0	3000		1930	1800	1950
	4,0	500 ТУ-4,0	6000		3130	2900	3210
	6,3	500 ТУ-6,3	3000		2370	2250	2400
	6,3	500 ТУ-6,3	6000		3700	3450	3790
600	1,6	600 ТУ-1,6	6000	Т	3980	3600	4000
	2,5	600 ТУ-2,5			4030	3700	4050
	4,0	600 ТУ-4,0			4430	4100	4450
	6,3	600 ТУ-6,3			5480	5150	5500
700	1,6	700 ТУ-1,6	6000	Т	5340	4790	5330
	2,5	700 ТУ-2,5			5720	5170	5710
	4,0	700 ТУ-4,0			6400	5850	6390
	6,3	700 ТУ-6,3			7740	7190	7730
800	1,6	800 ТУ-1,6	6000	Т	6650	5850	6550
	1,6	800 ТУ-1,6	9000		9450	8250	9300
	2,5	800 ТУ-2,5	6000		7250	6450	7150
	2,5	800 ТУ-2,5	9000		10050	8850	9900
	4,0	800 ТУ-4,0	6000		7950	7150	7850
	4,0	800 ТУ-4,0	9000		11100	9900	10950
	6,3	800 ТУ-6,3	6000		9460	8660	9370
	6,3	800 ТУ-6,3	9000		12850	11660	12700
900	1,6	900 ТУ-1,6	6000	Т	8540	7660	8630
	1,6	900 ТУ-1,6	9000		11860	10570	11990
	2,5	900 ТУ-2,5	6000		9660	8780	9750
	2,5	900 ТУ-2,5	9000		13230	11940	13360
	4,0	900 ТУ-4,0	6000		10380	9500	10470
	4,0	900 ТУ-4,0	9000		14120	12830	14250
1000	1,6	1000 ТУ-1,6	6000	Т	10370	9200	10300
	1,6	1000 ТУ-1,6	9000		14500	12650	14390
	2,5	1000 ТУ-2,5	6000		11020	9850	10950
	2,5	1000 ТУ-2,5	9000		15450	13580	15350
	4,0	1000 ТУ-4,0	6000		12370	11200	12300
	4,0	1000 ТУ-4,0	9000		17000	15130	16890
1200	1,6	1200 ТУ-1,6	6000	Т	14800	13300	15100
	1,6	1200 ТУ-1,6	9000		20880	18620	21300
	2,5	1200 ТУ-2,5	6000		15800	14300	16100
	2,5	1200 ТУ-2,5	9000		22200	20000	22620
1400	1,6	1400 ТУ-1,6	6000	Т	20150	17850	20380
	1,6	1400 ТУ-1,6	9000		27960	24600	28300
	2,5	1400 ТУ-2,5	6000		21730	19420	21960
	2,5	1400 ТУ-2,5	9000		31000	27630	31340

Табл.2 Материалы, применяемые для изготовления U-образных теплообменников.

Матери-альное исполнение	Материал
Матери-альное исполнение	кожуха	распределит. камеры и крышек	теплообменн. труб	трубной решетки	перегородки
М1	Ст3сп	Ст3сп	Сталь 20	16ГС	Ст3сп
М4	Ст3сп	Ст3сп+08Х13	15Х5М	15Х5М	Ст3сп
М13	Ст3сп	Ст3сп	12Х18Н10Т	12Х18Н10Т	Ст3сп
Б2	Ст3сп+12Х18Н10Т	Ст3сп+12Х18Н10Т	12Х18Н10Т	12Х18Н10Т	12Х18Н10Т
Б3	Ст3сп+10Х17Н13М2Т	Ст3сп+10Х17Н13М2Т	Ст3сп+10Х17Н13М2Т	Ст3сп+10Х17Н13М2Т	Ст3сп+10Х17Н13М2Т
Б7	Ст3сп+08Х13	Ст3сп+08Х13	15Х5М	15Х5М	15Х5М

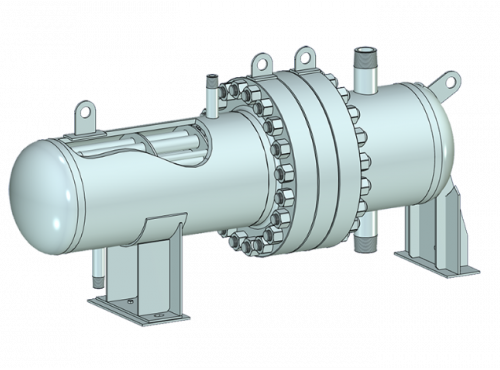

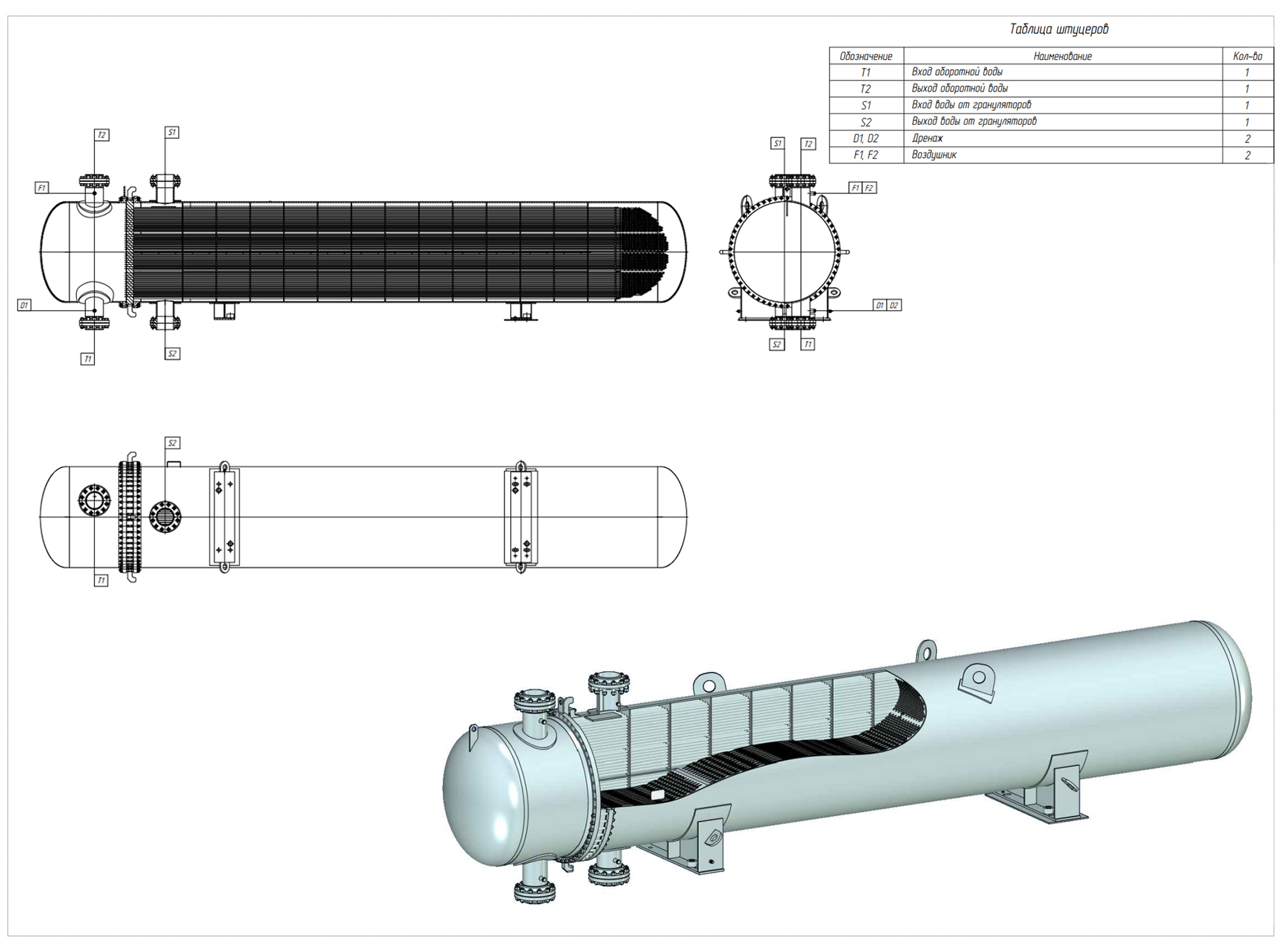

Рис.1 Эскиз теплообменника ТУ

СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на теплообменники с U-образными трубами и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
