Подогреватели высокого давления предназначены для регенеративного подогрева питательной воды за счет охлаждения и конденсации пара из отборов в частях высокого и среднего давлений турбины, а также охлаждение конденсата греющего пара.
Обозначение подогревателей:
- ПВ-60-4, где:
- ПВ (ПВД) – подогреватель высокого давления;
- 600 - площадь поверхности теплообмена, м2;
- 4 - модификация;
Номенклатура ПВД (спиральные подогреватели высокого давления) стационарных паротурбинных установок мощностью от 60 до 120 МВт для электростанций на органическом топливе регламентируется ОСТ 108.271.17-76, а на ядерном топливе - ОСТ 108.271.28-81.
Система регенерации высокого давления выполняется как однопоточной с нагревом воды в одной группе последовательно расположенных ПВД, так и многопоточной с нагревом воды в нескольких параллельных группах ПВД (как правило, не более двух). Давление воды в трубных системах определяется полным напором питательных насосов.
В обозначение типоразмера подогревателя высокого давления включается:
Каждый из подогревателей рассчитан на тепловые потоки и параметры, определяемые тепловым балансом соответствующей паровой турбины.

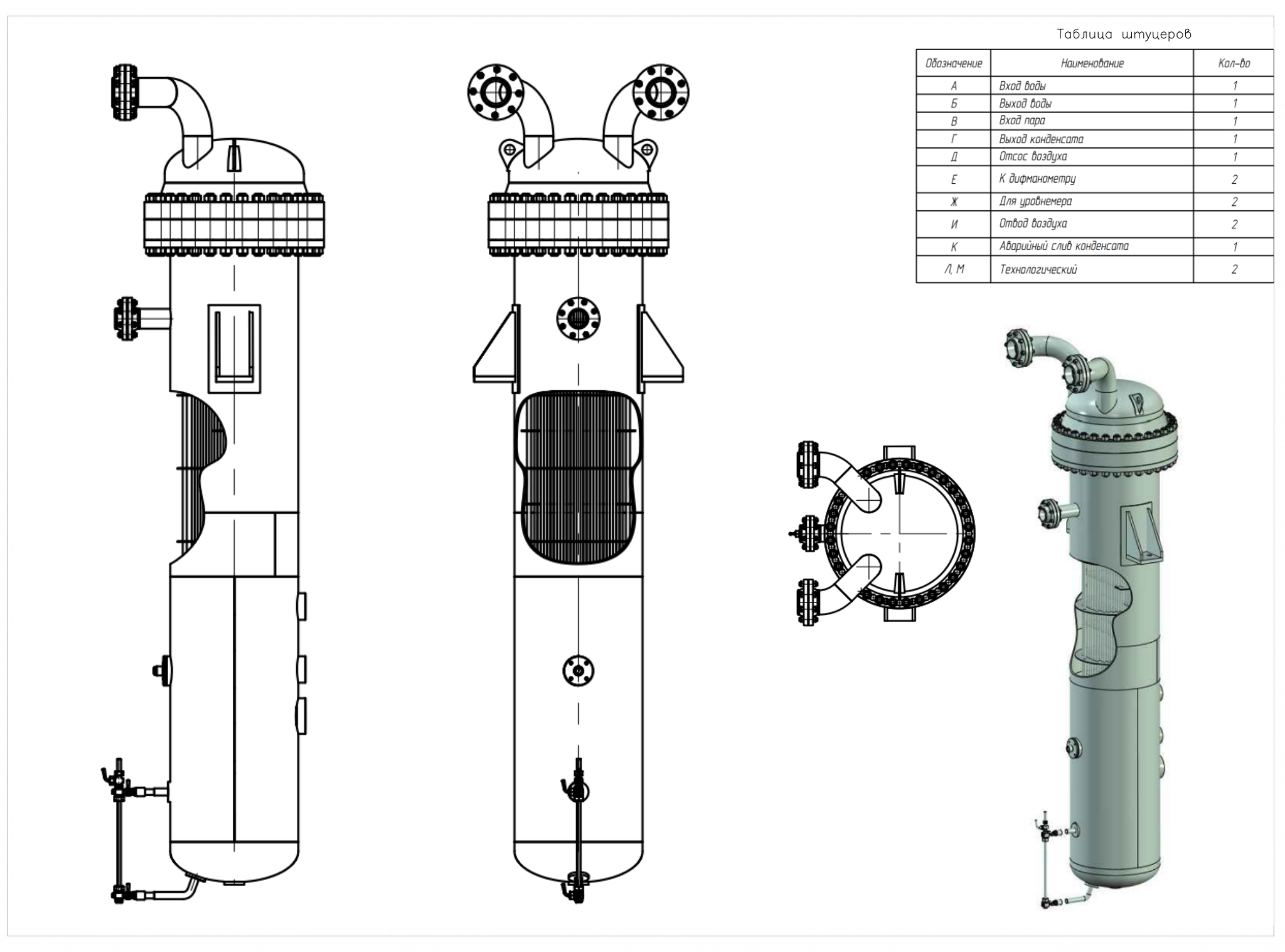

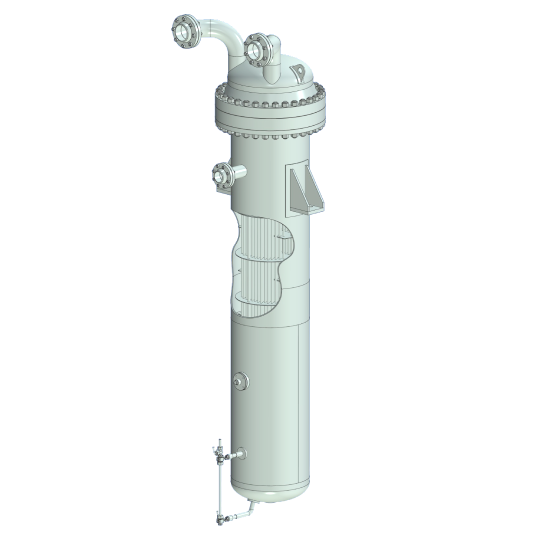

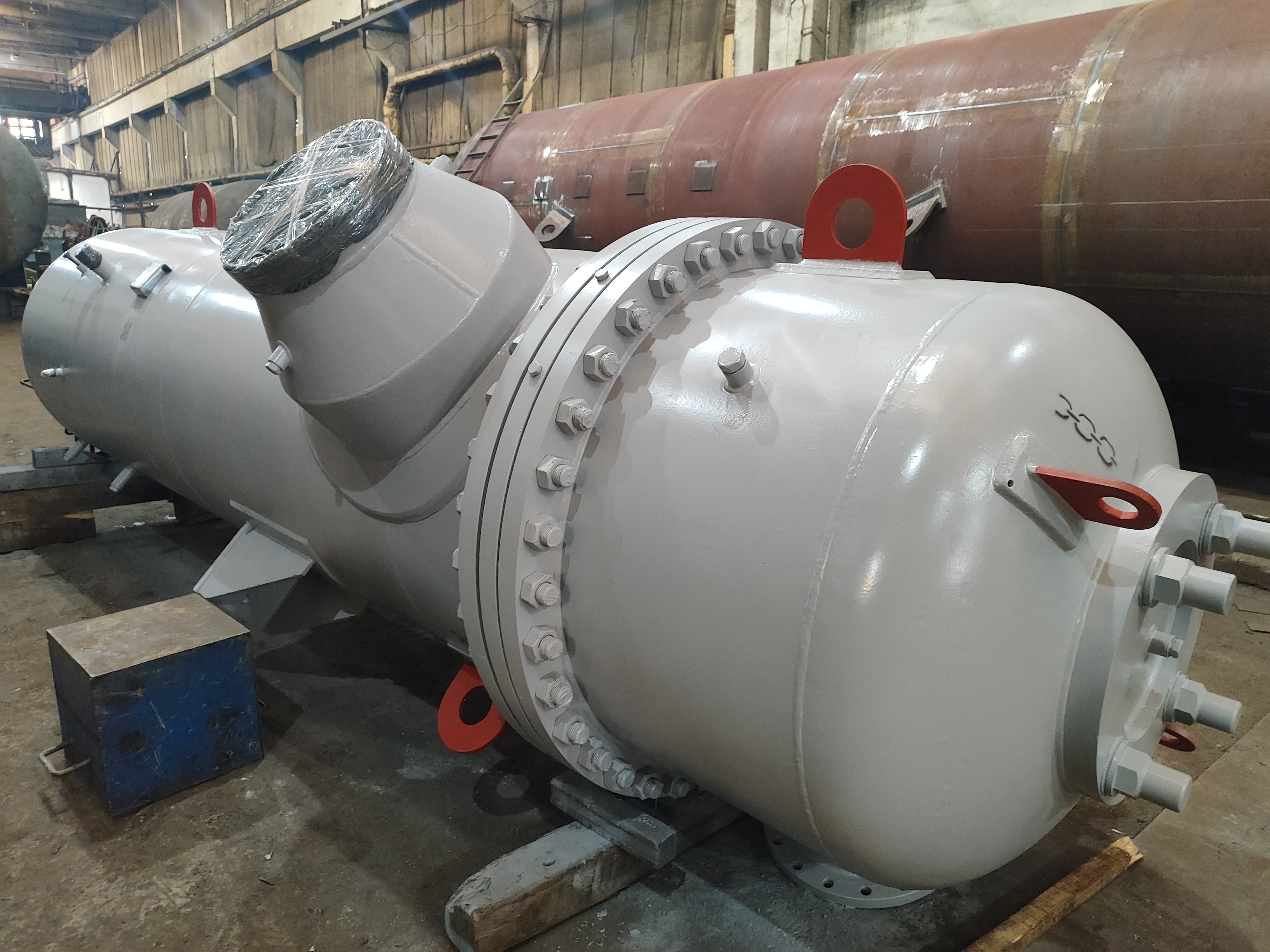

Конструктивно все ПВД представляют собой вертикальный аппарат сварной конструкции коллекторного типа с поверхностью теплообмена, набранной из свитых в плоские спирали гладких труб, присоединенных к вертикальным раздающим и собирающим коллекторным трубам. Подогреватели типа ПВ, в отличие от ПВД, изготавливаются с U-образными трубными пучками.
Основными узлами подогревателя являются корпус и трубная система. Корпус состоит из верхней съемной части, свариваемой из цилиндрической обечайки, штампованного днища и фланца, и нижней несъемной части (днище, фланец, опора).
Все элементы корпуса выполняются из качественной углеродистой стали 20К или низколегированной стали 09Г2С.
Для изготовления спиралей ПВД применяются трубы размерами 22х3.5; 32х4; 32х5; 32х6 мм, в зависимости от давления питательной воды.
