Для подогрева сетевой воды на тепловых электростанциях и в отопительных котельных применяются подогреватели сетевой воды ПСВ и ПСГ.

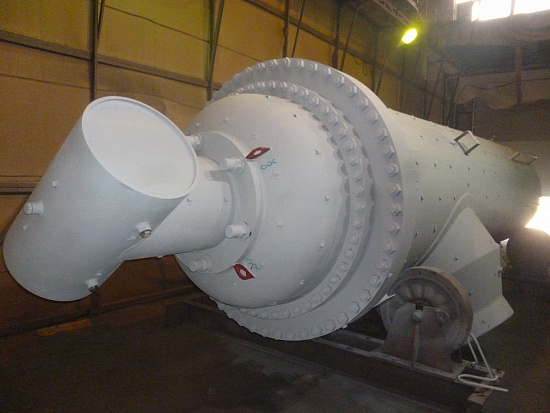

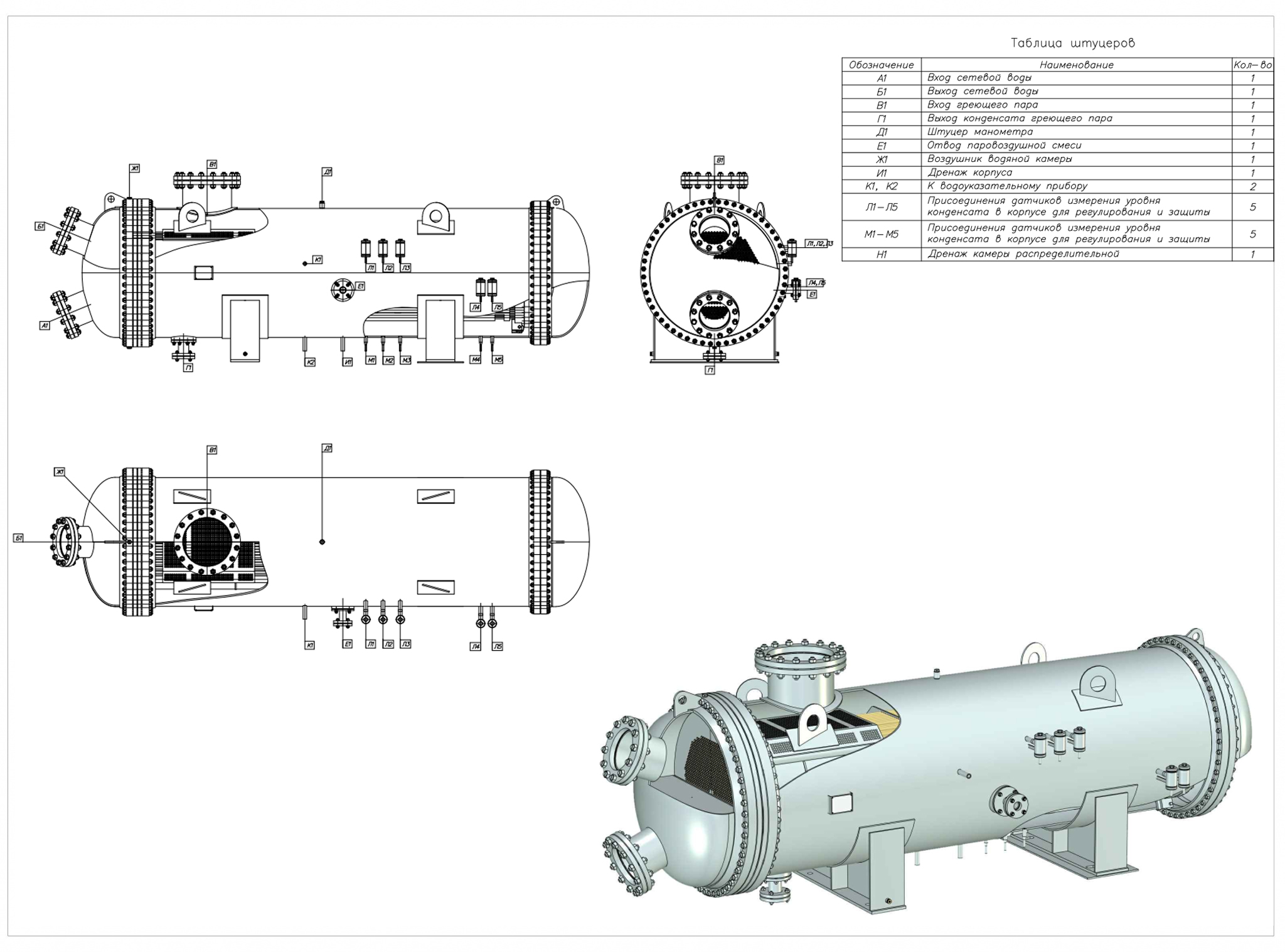

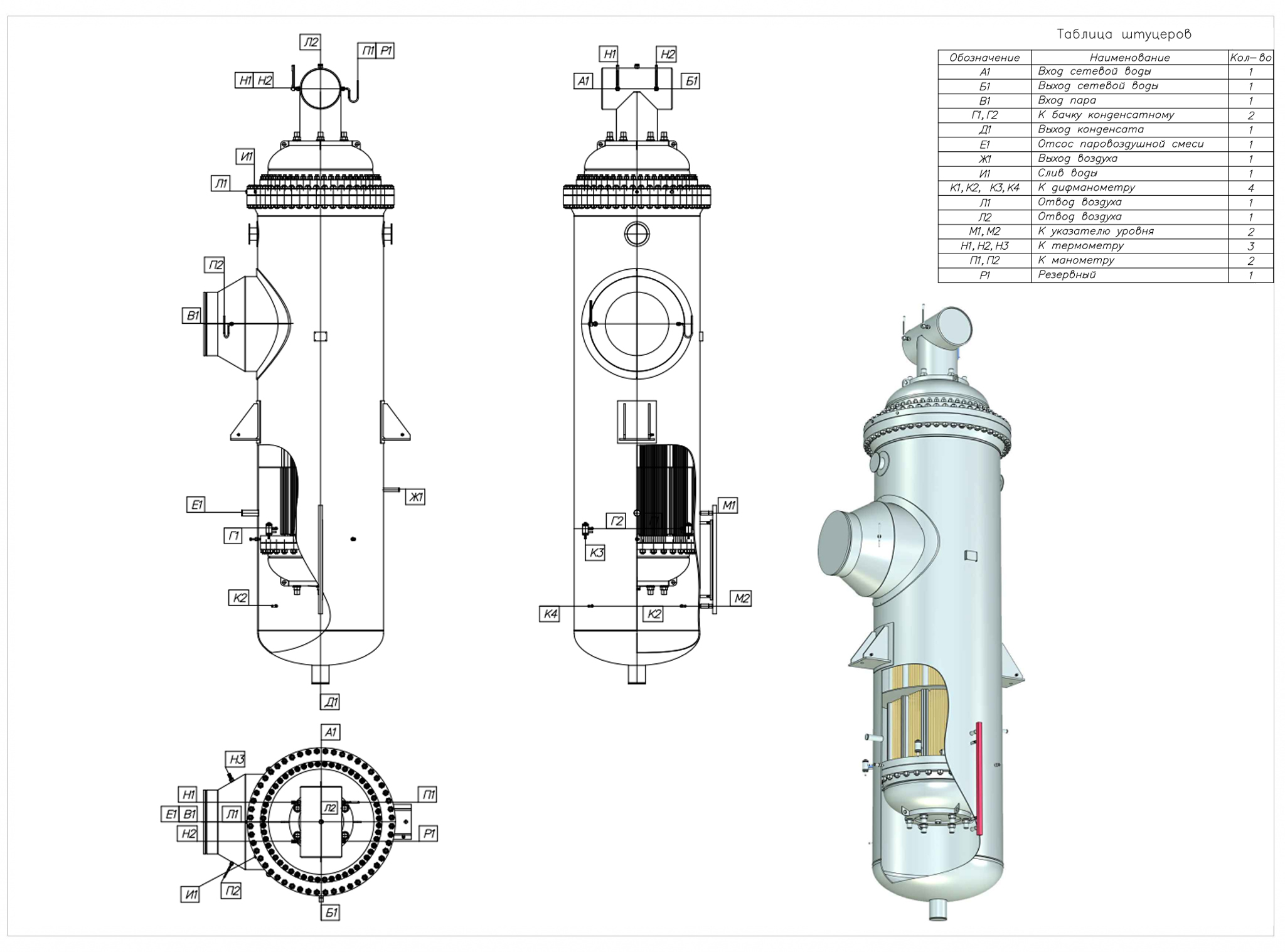

ПСВ представляет собой кожухотрубный теплообменник вертикального типа, а ПСГ горизонтального типа, состоящий из корпуса, трубной системы (из гладких теплообменных труб), верхней и нижней (плавающей) водяных камер.
Схема работы подогревателя сетевой воды: сетевая вода движется по теплообменным трубкам, а греющий пар входит через патрубок в межтрубное пространство. Конденсат стекает в нижнюю часть корпуса и отводится через клапан (автоматическим способом). Неконденсирующиеся газы отводятся через патрубок. Для контроля температуры, давления и уровня конденсата в подогреватель устанавливаются, соответственно, термометры и манометры и уровнемеры.
Пример условного обозначения:
ПСВ 200-14-23
-
ПС - подогреватель сетевой воды
-
В – вертикальный (Г – горизонтальный)
-
200 – площадь поверхности теплообмена, кв.м.
-
14 - рабочее (избыточное) давление в паровом пространстве, кгс/см
-
23 - рабочее (избыточное) давление воды в трубной системе, кгс/см
Материал теплообменных труб подогревателей – латунь Л-68, по заказу трубы можно применять из ст. 12Х18Н10Т, МНЖ5-1, ЛАМШ, ЛО-70 или другие.
Помимо стандартного исполнения ПСВ могут оснащаться съемной нижней камерой. Также для интенсификации процесса теплообмена возможно применение витых теплообменных трубок. Еще одним вариантом ПСВ является исполнение с U-образным трубным пучком (например, ПСВ-200У).
Подогреватели транспортируются без упаковки. Но при этом погрузо-разгрузочные работы следует аккуратно (без резких толчков и ударов).
В случае необходимости замены только трубного пучка подогревателя сетевой воды, специалисты ООО «Химмаш» могут разработать и изготовить трубные пучки ПСВ и ПСГ любой модификации.
Если Вы хотите купить подогреватель сетевой воды или узнать цены (прайс) на ПСВ или ПСГ, необходимо обратиться в отдел маркетинга ООО «Химмаш» по электронной почте: marketing@penzahim.ru
