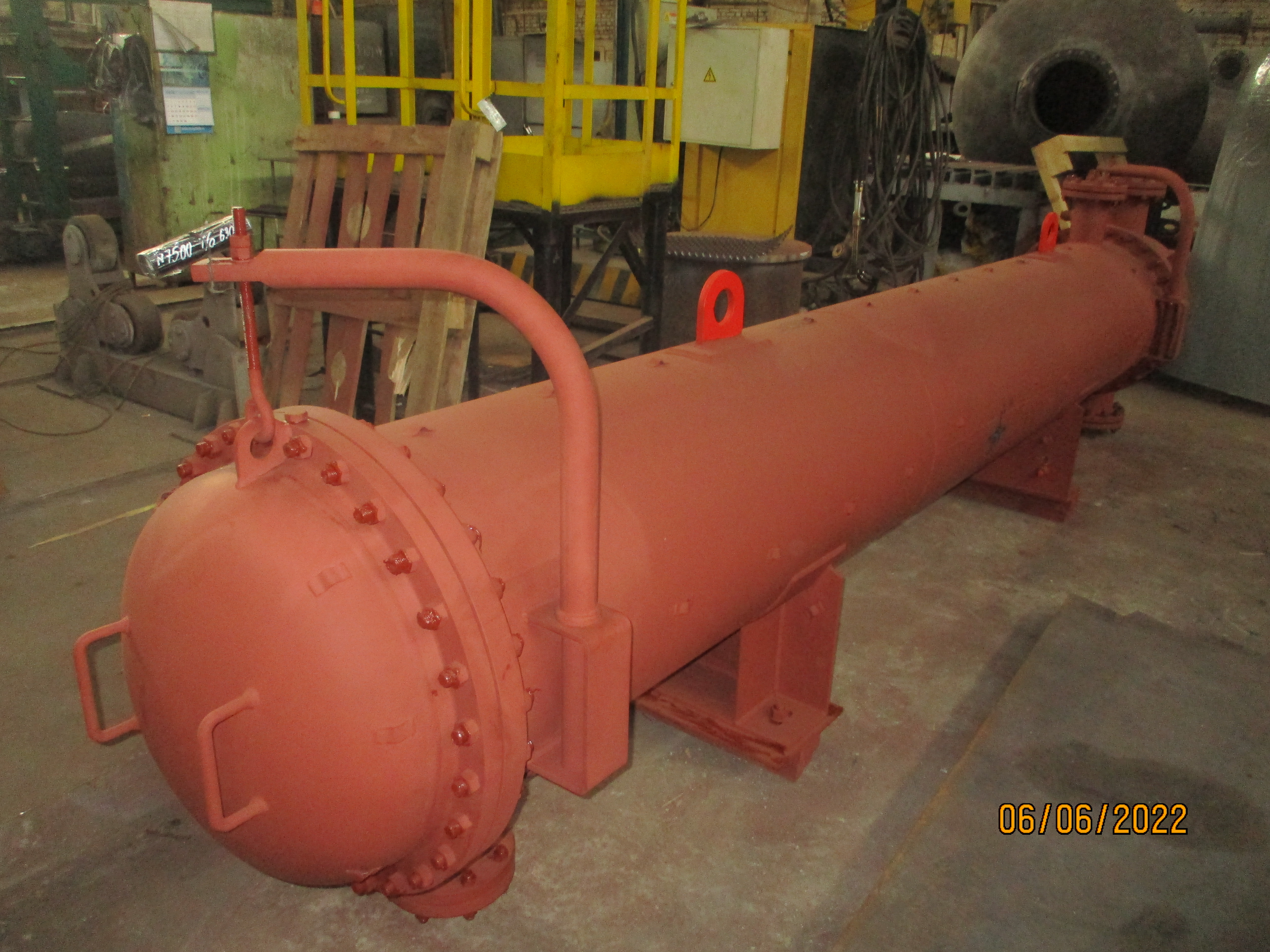

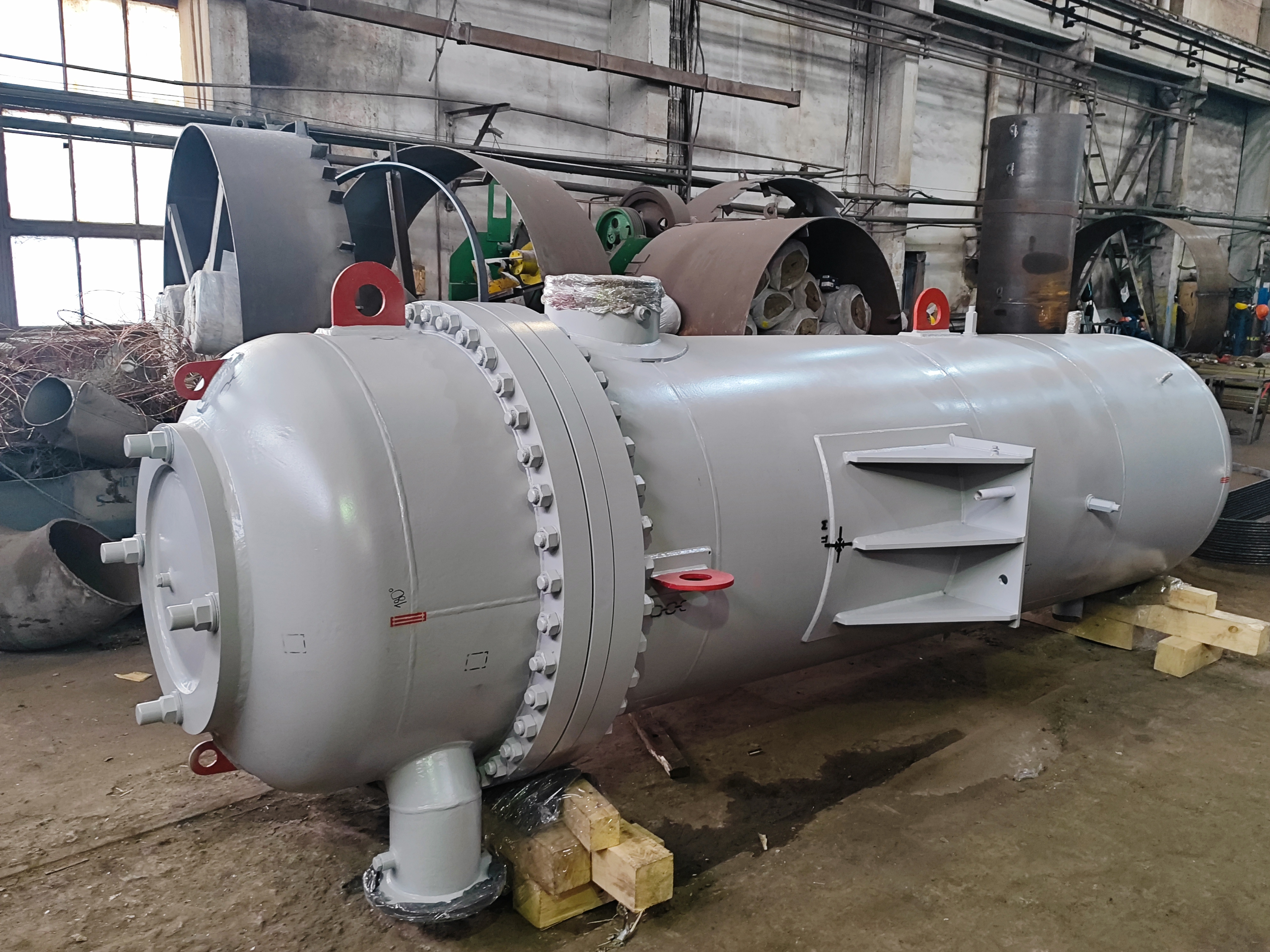

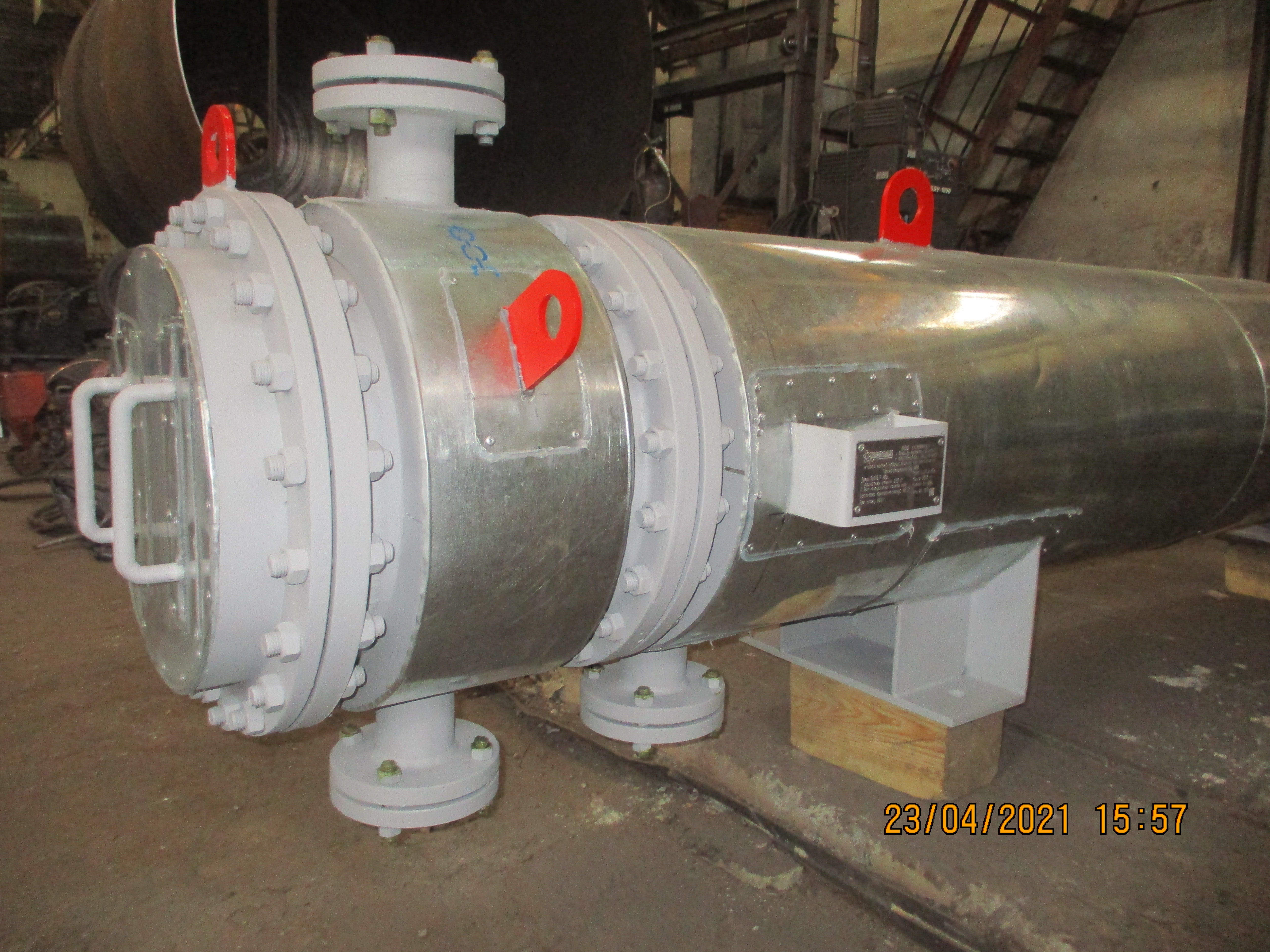

Подогреватели низкого давления ПН, ПНД, ПНГ

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 380 000 руб.

Подогреватели низкого давления предназначены для подогрева питательной воды в системах регенерации стационарных паровых турбин тепловых электростанций.

Обозначение подогревателей:

ПН-130-16-9-III, где:

  • ПН (ПНД) – подогреватель низкого давления вертикальный (ПНГ - подогреватель низкого давления горизонтальный);

  • 130 - площадь поверхности теплообмена, м2;

  • 16 - рабочее давление в водяном пространстве, атм;

  • 9 - рабочее давление в паровом пространстве, атм;

  • III - модификация подогревателя, обозначенная римской цифрой;

Подогреватель низкого давления представляет собой кожухотрубный теплообменник вертикального типа с водяной камерой и трубной системой, состоящих из U-образных гладких теплообменных труб. Каркас трубной системы состоит из жестких стоек, поперечных сегментных перегородок и пароотбойной пластины.

Подогреватели изготавливаются однопоточными, при этом отдельные ступени регенеративного подогрева могут иметь два аппарата ПН параллельно подсоединенных по питательной воде и греющему пару. Нагреваемая вода в ПН (ПНД) движется по теплообменным трубкам, а греющий пар поступает в межтрубное пространство.

Конденсат пара стекает в нижнюю часть корпуса и отводится из подогревателя через регулирующий клапан, управляемый автоматическим устройством, которое поддерживает нормальный уровень конденсата в корпусе, выпускает избыток конденсата в дренажную сеть и препятствует выходу пара из корпуса. Накапливающиеся в подогревателе неконденсирующиеся газы отводятся через патрубок на корпусе.

Основной материал, из которого изготавливаются теплообменные трубки для ПН: сталь Л-68. Также часто применяется ЛО-70, ЛАМШ-77, МНЖ5, AISI321.

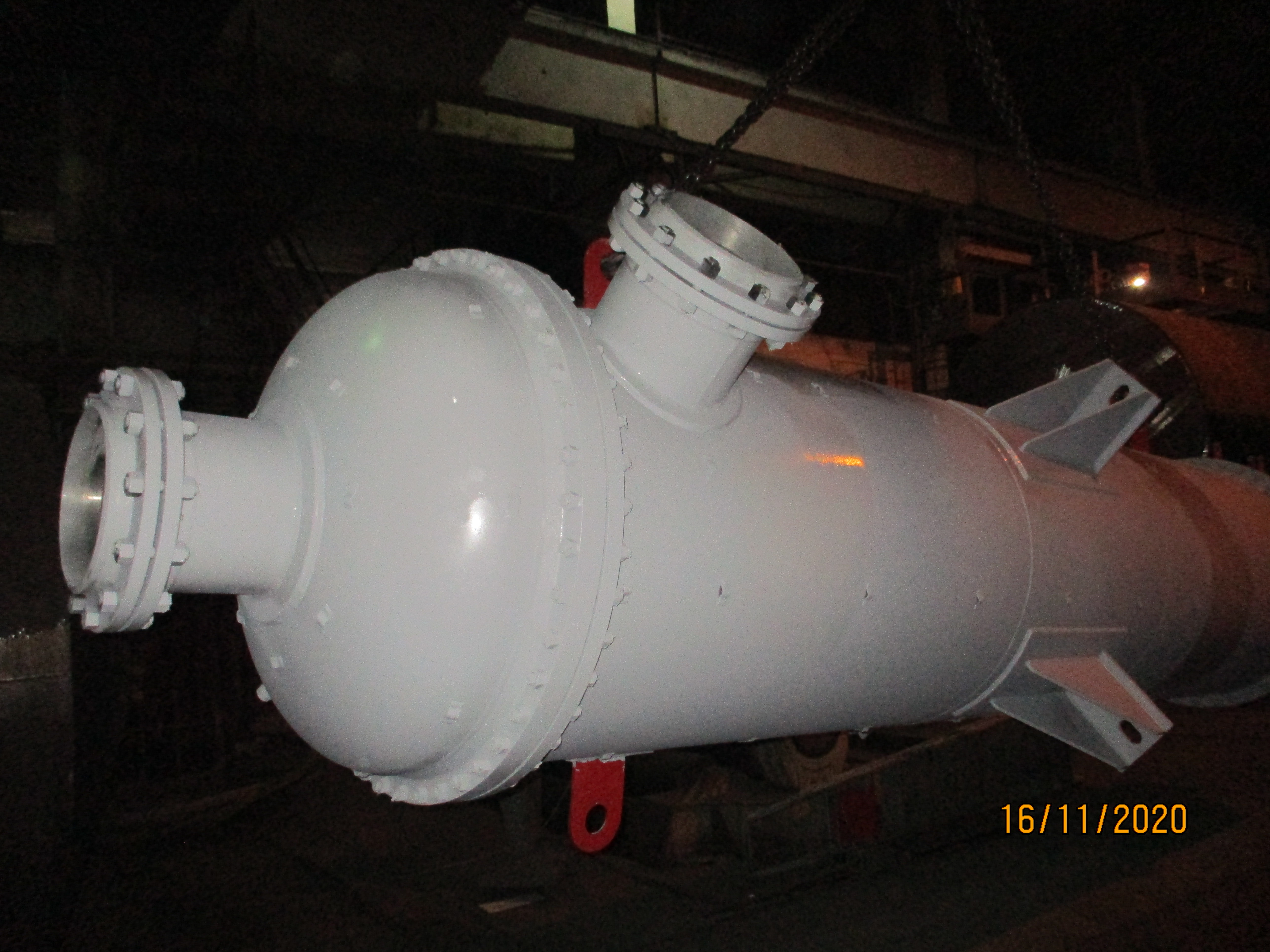

ПН 350-16-7.jpg.jpg На предприятии ООО «Химмаш» произведены улучшения конструкции подогревателей ПН (ПНД) и разработаны модифицированные варианты подогревателей, которые позволили:

  • исключить вероятность прохода пара через неплотности;

  • обеспечить организованный отвод конденсата;

  • повысить тепловую эффективность трубного пучка;

  • предотвратить проскок пара вдоль корпуса в зону сбора конденсата;

  • обеспечить практическую полную конденсацию пара путём направления пара в струйный отсек;

  • предотвратить протекание коррозионных процессов, вызванных коррозионно-агрессивными газами;

Часто требуется замена только трубного пучка ПН (ПНД). В этом случае, а также в случае необходимости приобретения подогревателя в сборе, следует обратиться в отдел маркетинга ООО «Химмаш» по электронной почте: marketing@penzahim.ru


Технические характеристики подогревателей низкого давления ПН, ПНД, ПНГ

Марка Давление пара в корпусе, МПа Давление воды в трубах, МПа Расход воды, т/ч Тепловой поток, МВт Масса, кг
ПН-30-в-2 0,15 1,27 46,5 1,21 1253
ПН-30-в-3 0,47 1,27 46,5 1,35 1253
ПН-36-в 0,23 1,27 39,3 1,42 1381
ПН-54-в 0,67 1,27 59 2,91 1795
ПН-56-16-4-I 0,39 1,57 100 2,44 2216
ПН-56-16-4-II 0,39 1,57 100 2,44 2246
ПН-67-12-7-I 0,68 1,18 100 2,44 2186
ПН-67-12-7-II 0,68 1,18 100 2,44 2207
ПН-90-16-4-I 0,39 1,57 160 4,3 3156
ПН-90-16-4-II 0,39 1,57 160 2,79 3151
ПН-90-16-4-IIIсв 0,39 1,57 160 1,7 3190
ПН-100-16-4-I 0,39 1,57 260 7,54 3211
ПН-100-16-4-II 0,39 1,57 260 5,24 3222
ПН-100-16-4-III 0,39 1,57 260 1,63 3373
ПН-100-16-4-IIIсв 0,39 1,57 260 1,63 3373
ПН-130-16-9-I 0,88 1,57 230 7,33 3765
ПН-130-16-9-III 0,88 1,57 230 6,98 3872
ПН-130-16-10-II 0,98 1,57 230 7,33 3767
ПН-130-16-10-IIсв 0,98 1,57 230 7,33 3767
ПН-150-16-4-I 0,39 1,57 280 6,63 3957
ПН-150-16-4-II 0,39 1,57 280 6,63 3973
ПН-200-16-7-I 0,68 1,57 350 10,23 5985
ПН-200-16-7-Iм 0,68 1,57 350 10,23 6611
ПН-200-16-7-II 0,68 1,57 350 8,96 5875
ПН-250-16-7-I 0,68 1,57 400 13,9 6530
ПН-250-16-7-II 0,68 1,57 400 11,63 6526
ПН-250-16-7-IIсв 0,68 1,57 400 11,63 6526
ПН-250-16-7-IIм 0,68 1,57 400 19,1 7403
ПН-250-16-7-IIIсв 0,68 1,57 400 11,63 6385
ПН-250-16-7-IIIм 0,68 1,57 400 19,1 7532
ПН-250-16-7-IIIх 0,68 1,57 400 11,63 6439
ПН-250-16-7-IVсв 0,68 1,57 400 11,63 6233
ПН-250-16-7-IVм 0,68 1,57 400 19,1 7335
ПН-300-16-7-Iсв 0,68 1,57 520 18 6993
ПН-300-16-7-IIсв 0,68 1,57 520 16,9 7084
ПН-350-16-7-I 0,68 1,57 575 24 10232
ПН-350-16-7-II 0,68 1,57 575 17,1 10805
ПН-350-16-7-III 0,68 1,57 490 24,3 10362
ПН-400-26-2-III 0,19 2,55 750 15,5 12411
ПН-400-26-2-IV 0,19 2,55 750 15,5 12461
ПН-400-26-7-I 0,68 2,55 750 21 13701
ПН-400-26-7-Iм 0,68 2,55 750 21 14500
ПН-400-26-7-II 0,68 2,55 750 26,8 12338
ПН-400-26-8-IV 0,78 2,55 750 26,8 12267
ПН-680-2,75-0,883 0,78 1,37 833 21,8 23400
ПН-800-29-7-IА 0,69 2,84 750 20,9 22720
ПН-800-29-7-IIА 0,69 2,84 750 36,3 19900
ПН-800-29-7-IIIА 0,69 2,84 950 22,2 19640
ПН-800-29-7-IVА 0,98 2,84 950 33,7 19630
ПН-800-29-7-VА 0,98 2,84 1050 23,7 19466
ПНГ-25 0,88 1,37 33 0,87 2263
ПНГ-75М 0,29 0,49 98 4,85 2990
ПНГ-100М 0,64 2,06 100 5,27 4878

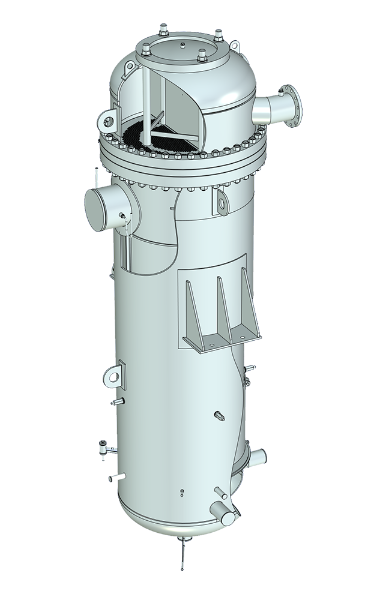

Эскиз подогреватель низкого давления ПН, ПНД, ПНГ


Для заказа нашей продукции вы можете скачать опросный лист на подогреватели низкого давления пн, пнд, пнг и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
