Подогреватели пароводяные осуществляют подогрев воды в системах горячего водоснабжения и отопления жилых домов, зданий и сооружений.
Все подогреватели ПП представляют собой горизонтальные теплообменники кожухотрубного типа. Поверхность теплообмена в них образована прямыми гладкими трубами, преимущественно сделанными из латуни, концы которых с помощью вальцовки закрепляются в основной и «плавающей» трубных решетках. В подогревателях применяются трубки длиной 2000 и 3000 мм.

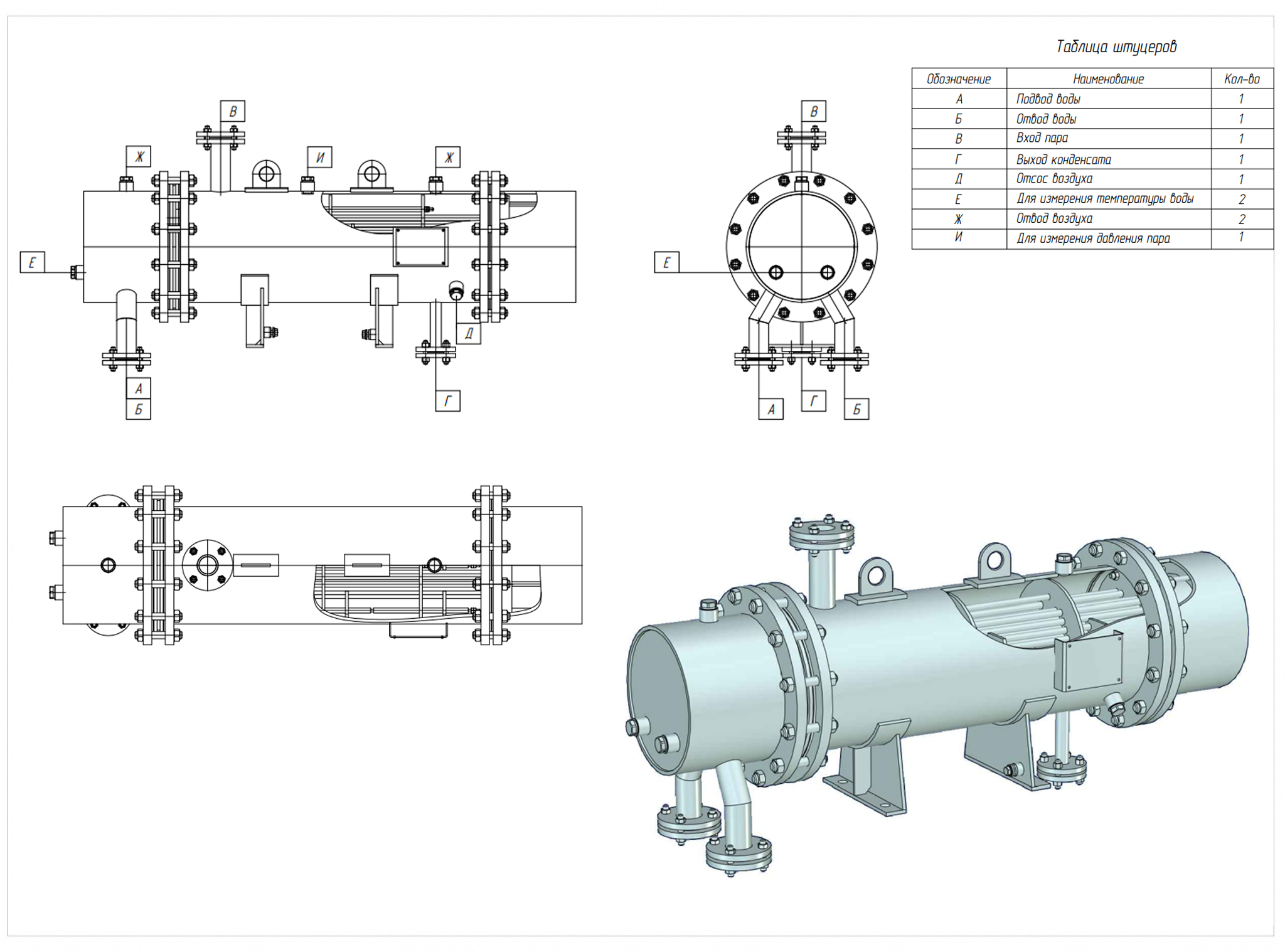

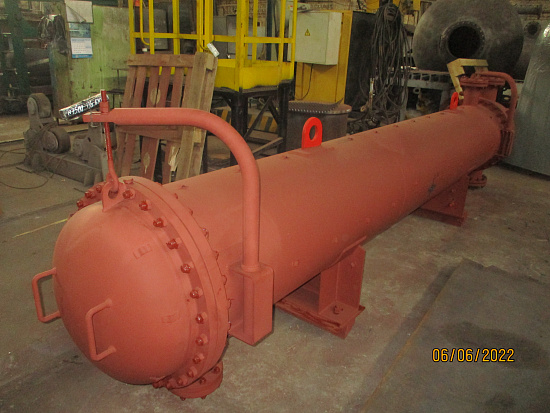

Данные подогреватели выпускаются в двух типовых исполнениях: с эллиптическими (ПП1) и плоскими днищами (ПП2). Каждый подогреватель устанавливается на двух опорах. В трубной системе имеется несколько промежуточных перегородок, которые являются одновременно опорами для трубок пучка и задают определенное направление движения пара в пучке, приближая его к поперечному.
Нагреваемая сетевая вода движется внутри трубок, подводится и отводится через соответствующие патрубки на передней (основной) водяной камере, направленные вниз, то есть в сторону расположения опор. На верхней образующей корпуса расположен патрубок для подвода греющего пара в корпус подогревателя. Участок трубного пучка напротив парового патрубка защищен от динамического воздействия набегающего парового потока перфорированным отбойным щитком, закрепленным на нескольких рядах труб верней части пучка.
Подогреватели могут поставляться заказчику в двух - и четырехходовом исполнениях по сетевой воде.
Самое распространенное условное обозначение пароводяных подогревателей:
Подогреватель ПП 1-53-7-4, где:
- ПП1 — подогреватель с эллиптическими днищами (ПП2 — подогреватель с плоскими днищами);
- 53 – площадь теплообмена, м2;
- 7 – давление греющего пара, кгс/см2;
- 4 – количество ходов по воде;
Также встречается альтернативные маркировки пароводяных подогревателей:
Подогреватель 720 ПП-3-2-И-У
- 720 – диаметр кожуха, мм
- ПП – пароводяной подогреватель
- 3 – длина теплообменных труб, м
- 2 – 2-х ходовой по трубному пространству
- И – с деталями для крепления теплоизоляции
- У – климатическое исполнение
Подогреватель 720 ПВН-2-4-У
- 325 – диаметр кожуха, мм
- ПВН – водоводяной подогреватель с неподвижными трубными решетками (ПВК - водоводяной подогреватель с температурным компенсатором на кожухе)
- 2 – длина теплообменных труб, м
- 4 – количество секций подогревателя У – климатическое исполнение
Материалы, применяемые для изготовления подогревателей:
-
кожух, камера – Ст3сп5
-
фланцы – сталь 20
-
трубные решетки – сталь 09Г2С
-
трубы теплообменные 16х1, 19х1, 20х2 из Л-68, ЛАМШ или стали 20 (по согласованию с заказчиком)
