Охладители выпара типов ОВА, ОВВ, ОВА-М и ОВВ-М входят в технологическую цепочку работы котлов и деаэраторов на котельных станциях, тепло-электростанциях и всевозможных теплоснабжающих объектах.
Основное назначение охладителей выпара - это сбор и конденсация пара, поступающего в пароводяной смеси из деаэраторов, с дополнительным получением тепла и его дальнейшим использованием в технологических целях.
Парогазовая смесь подаётся в охладитель выпара деаэратора и попадает в межтрубное пространство, где конденсируется максимальное количество пара. Остаток газов выводится в атмосферу, а конденсат сливается в дренажный бак или добавляется к исходной воде.
Пример условного обозначения охладителей выпара:
ОВА (В) - 8М
ОВ – охладитель выпара
А – атмосферный, В - вакуумный
8 – площадь теплообмена, м2
М – модернизированный (модифицированный)
По способу забора выпара из деаэратора охладители делятся на атмосферные (ОВА), в которых циркуляция парогазовой смеси происходит вследствие небольшого превышения давления рабочей среды над атмосферным и вакуумные (ОВВ), в которых движение осуществляется принудительно.
По конструкции трубного пучка и площади теплообмена охладители выпара подразделяются на обычные (ОВА, ОВВ) и модернизированные или модифицированные (ОВА-М, ОВВ-М), которые обладают повышенной площадью теплообмена за счет U-образного трубного пучка и обозначаются дополнительным индексом М.

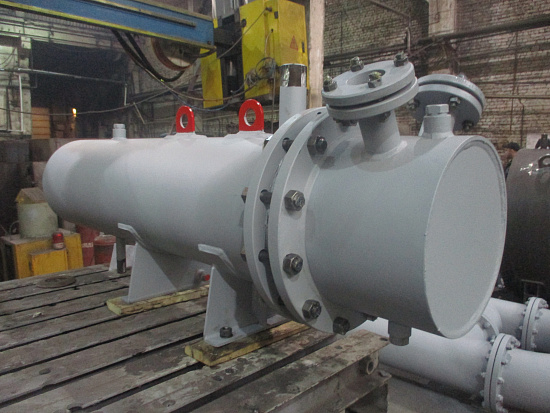

Охладитель выпара представляет собой обычный кожухотрубный теплообменник, т.е. горизонтальный цилиндрический сосуд, внутри которого размещается трубная система. Парогазовая смесь поступает через фланец в межтрубное пространство и нагревает теплоноситель, который циркулирует по трубам.

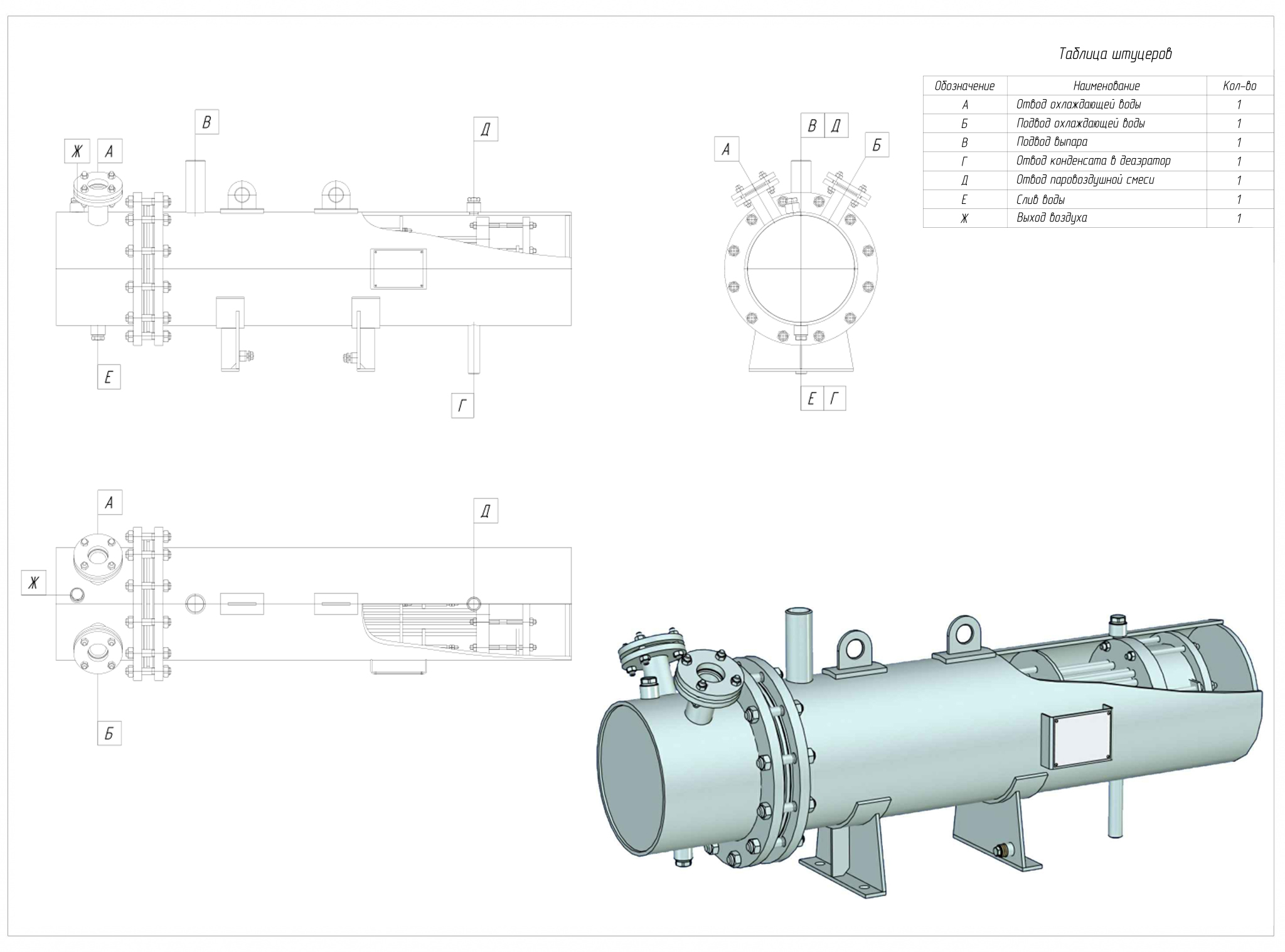

В корпусе имеются штуцеры и патрубки, через которые осуществляется поступление парогазовой смеси, теплоносителя, выход нагретого теплоносителя, отвод отработанных остатков пара, а также установка технологического оборудования, обеспечивающего безопасную эксплуатацию. Как правило, это манометры, термометры, предохранительный и сбросной клапан, запорные краны и вентили, уровнемеры теплоносителя.
Трубная система представляет собой набор латунных или нержавеющих трубок, объединенных в секции. В зависимости от количества секций и их конфигурации образуются охладители выпара с одним, двух или четырех ходовым исполнением.
Если Вы хотите купить охладитель выпара или узнать цены (прайс) на ОВА-1, ОВА-2, ОВА-8, ОВА-16, ОВА-24, ОВВ-2, ОВВ-8, ОВВ-16, ОВВ-24, ОВА-2М, ОВА-8М, ОВА-16М, ОВА-24М, ОВВ-2М, ОВВ-8М, ОВВ-16М, ОВВ-24М, необходимо обратиться в отдел маркетинга ООО «Химмаш» по электронной почте: marketing@penzahim.ru
