Охладители конденсата ОГ, ОВ, ОК

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 350 000 руб.

Для охлаждения конденсата греющего пара подогревателей низкого давления и подогревателей сетевой воды систем централизованного теплоснабжения, применяются охладители конденсата, охладители воды ОГ, ОВ, ОК. Выделяемое при охлаждении конденсата греющего пара тепло, используется для подогрева более холодного основного конденсата в системе регенерации турбоустановки, обеспечивая экономию тепла в цикле.

Также охладители конденсата используются для утилизации тепла конденсата греющего пара пароводяных теплообменных аппаратов, применяемых в различных котельных и производственных технологических системах, а также утилизации тепла горячей воды для систем химической водоочистки.

Условное обозначение охладителей конденсата:


ОГ-24-15-13М, где:

  • ОГ (ОК, ОВ) - буквенное обозначение типа охладителя

  • 24 - площадь поверхности теплообмена в м²

  • 15- давление в трубной системе, кг/см2

  • 13- давление в корпусе, кг/см2

  • М – модернизированная версия

Разные типы охладителей могут состоять из одной или нескольких секций, например ОГ-12М состоит из 2-х секций, а ОГ-24М, ОГ-35, ОГ-130, ПНГ-130 – из четырех секций, включенных последовательно.

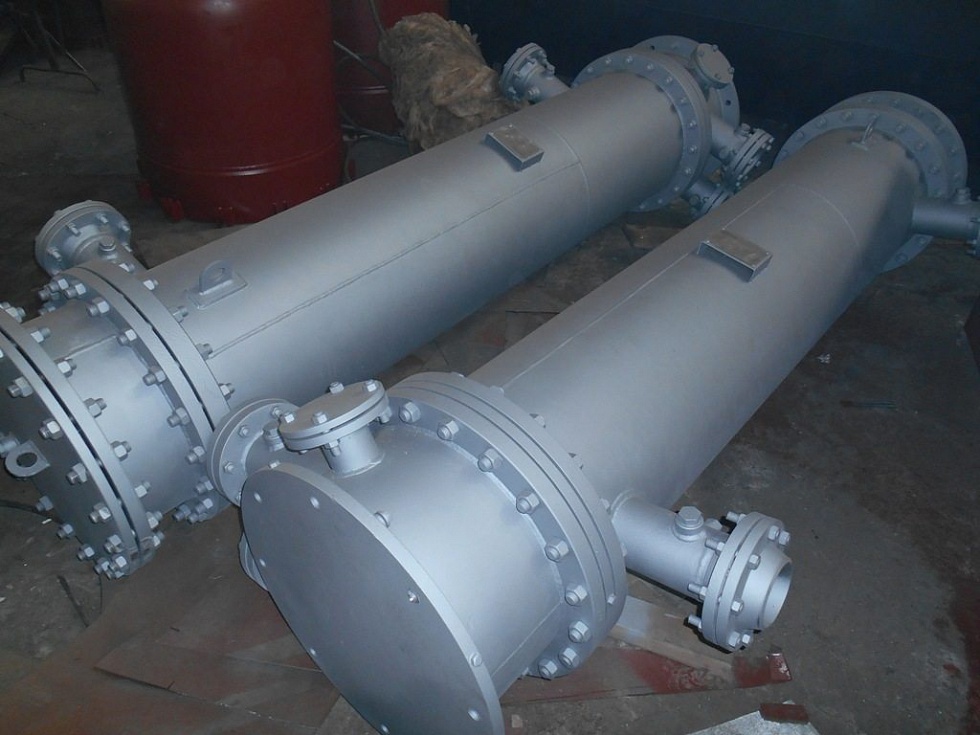

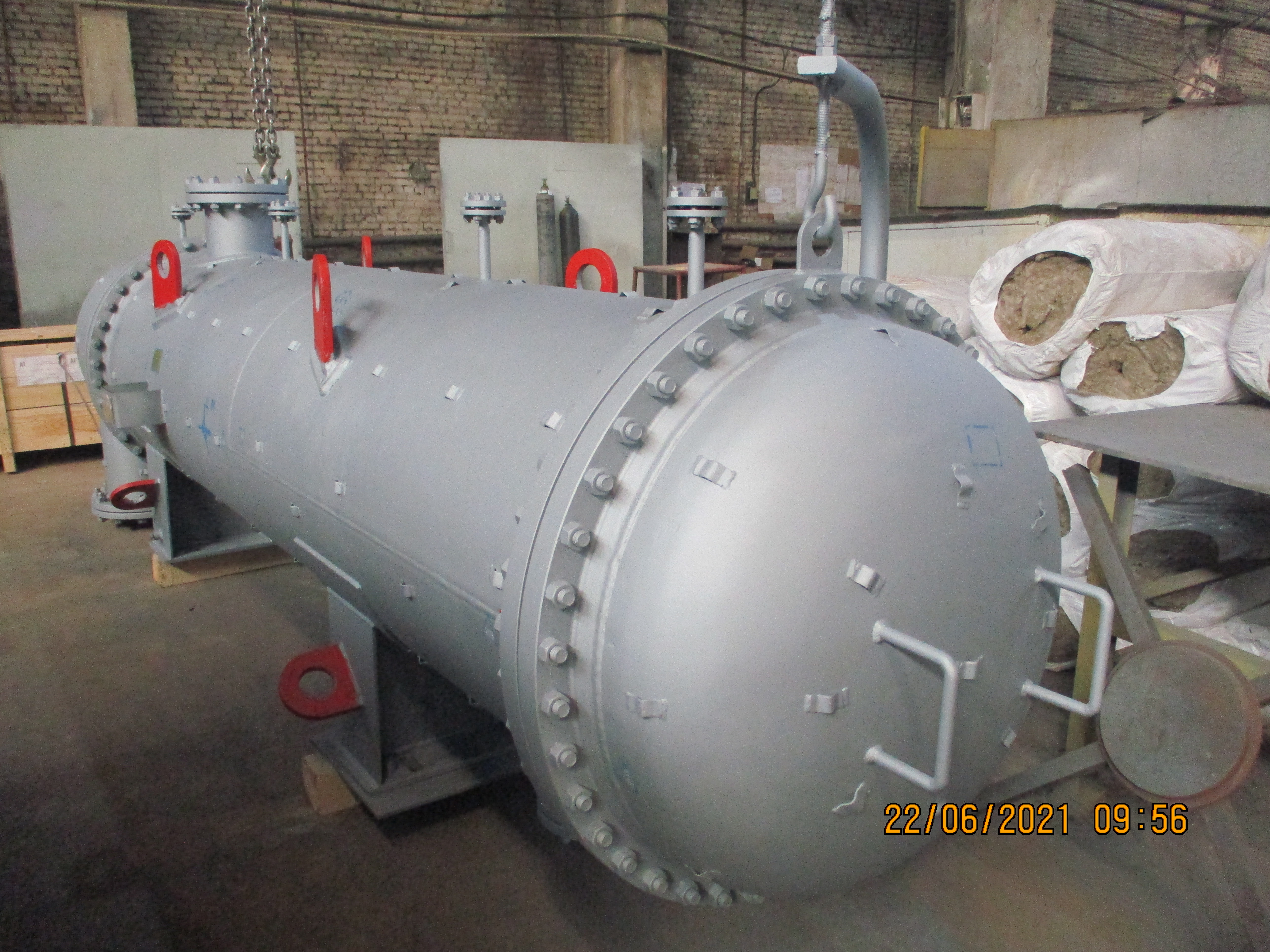

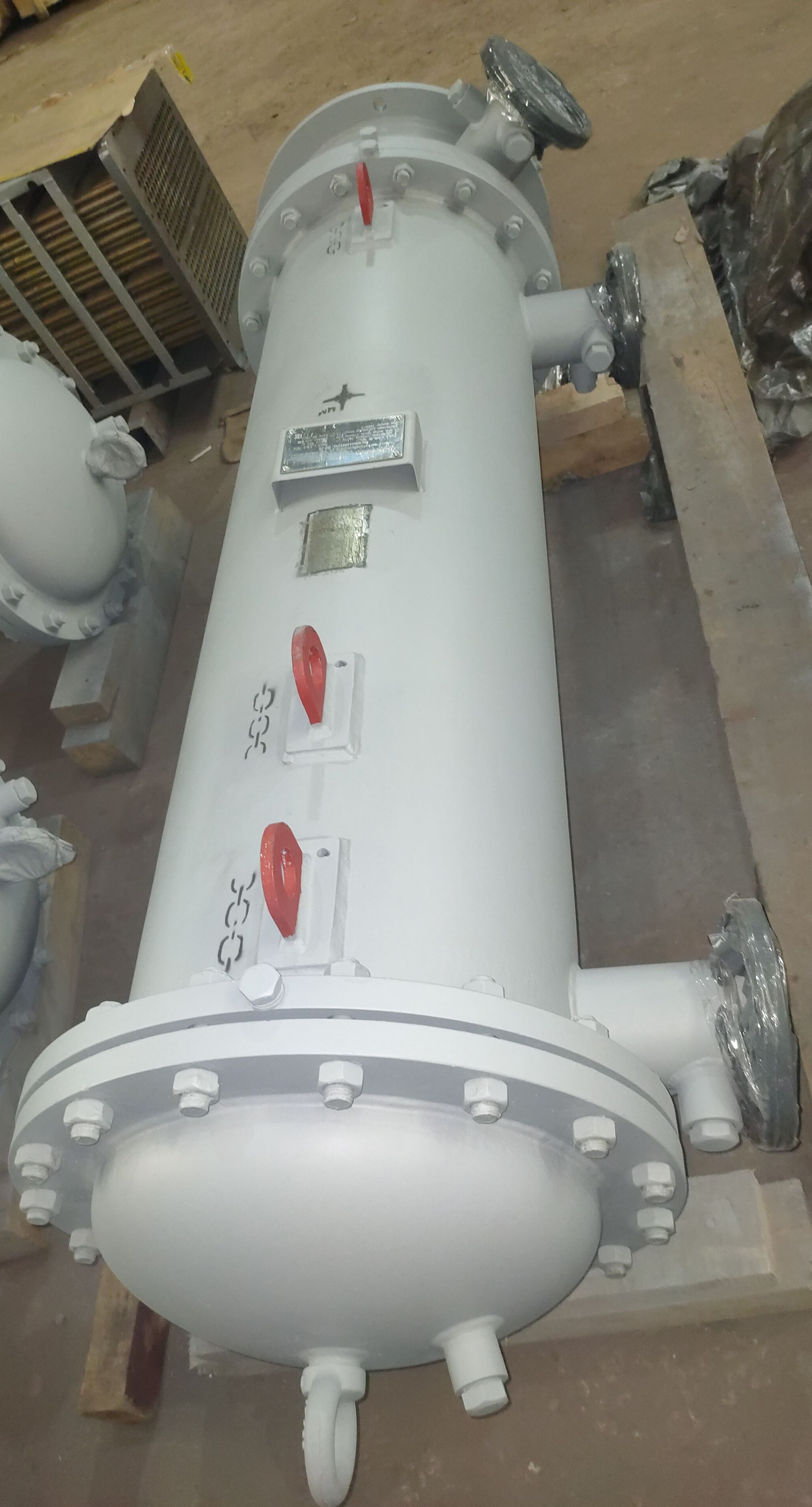

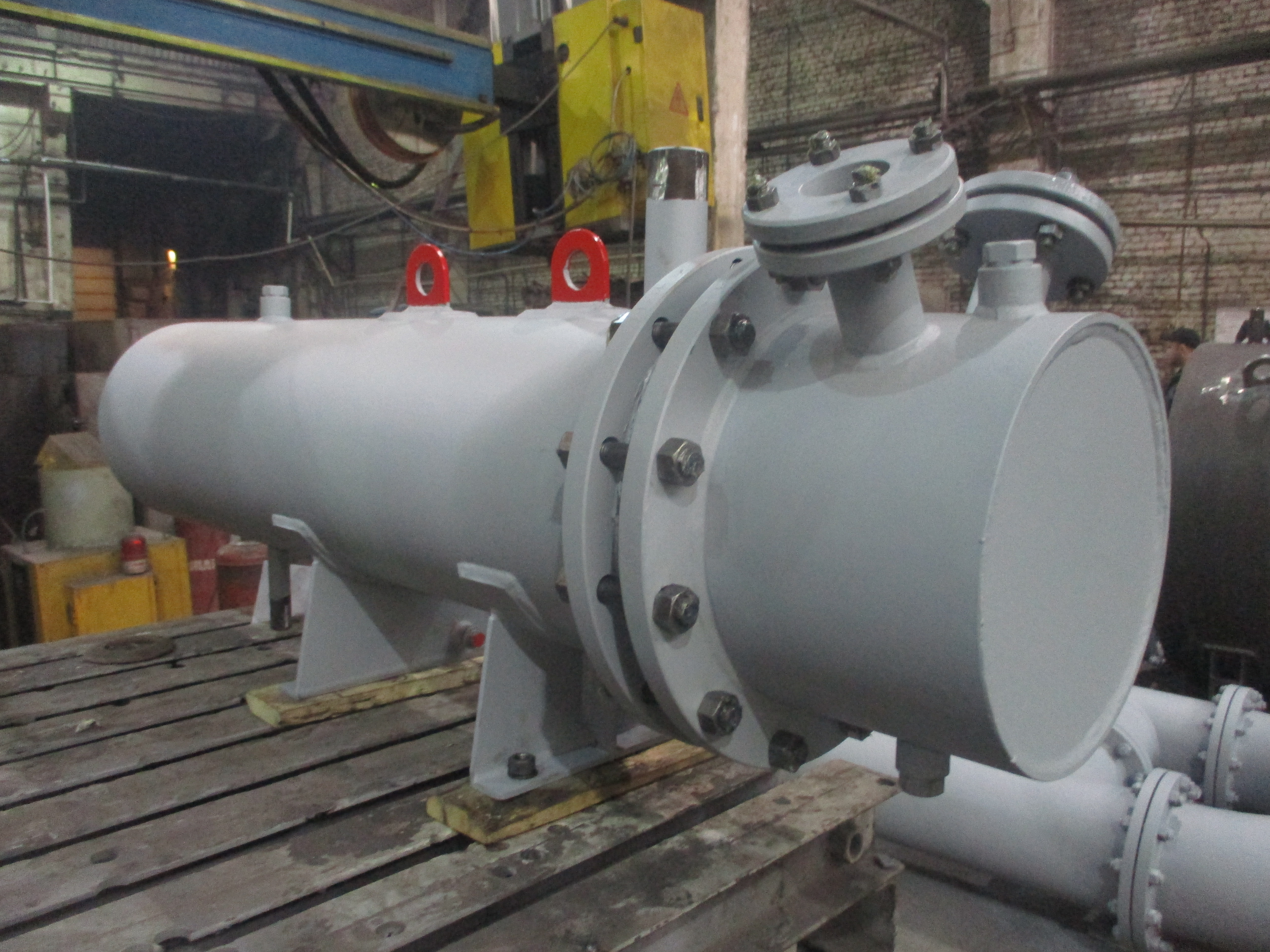

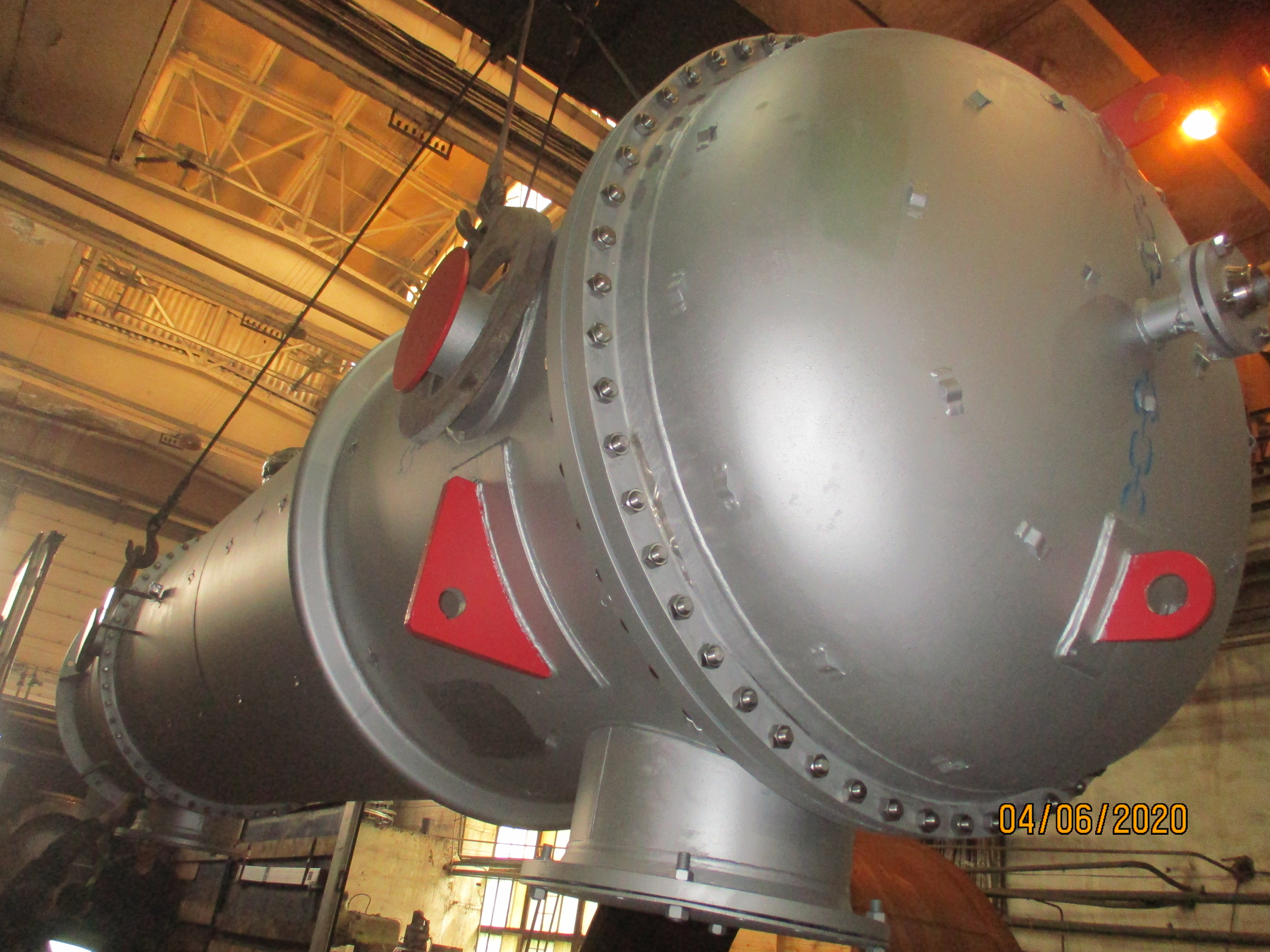

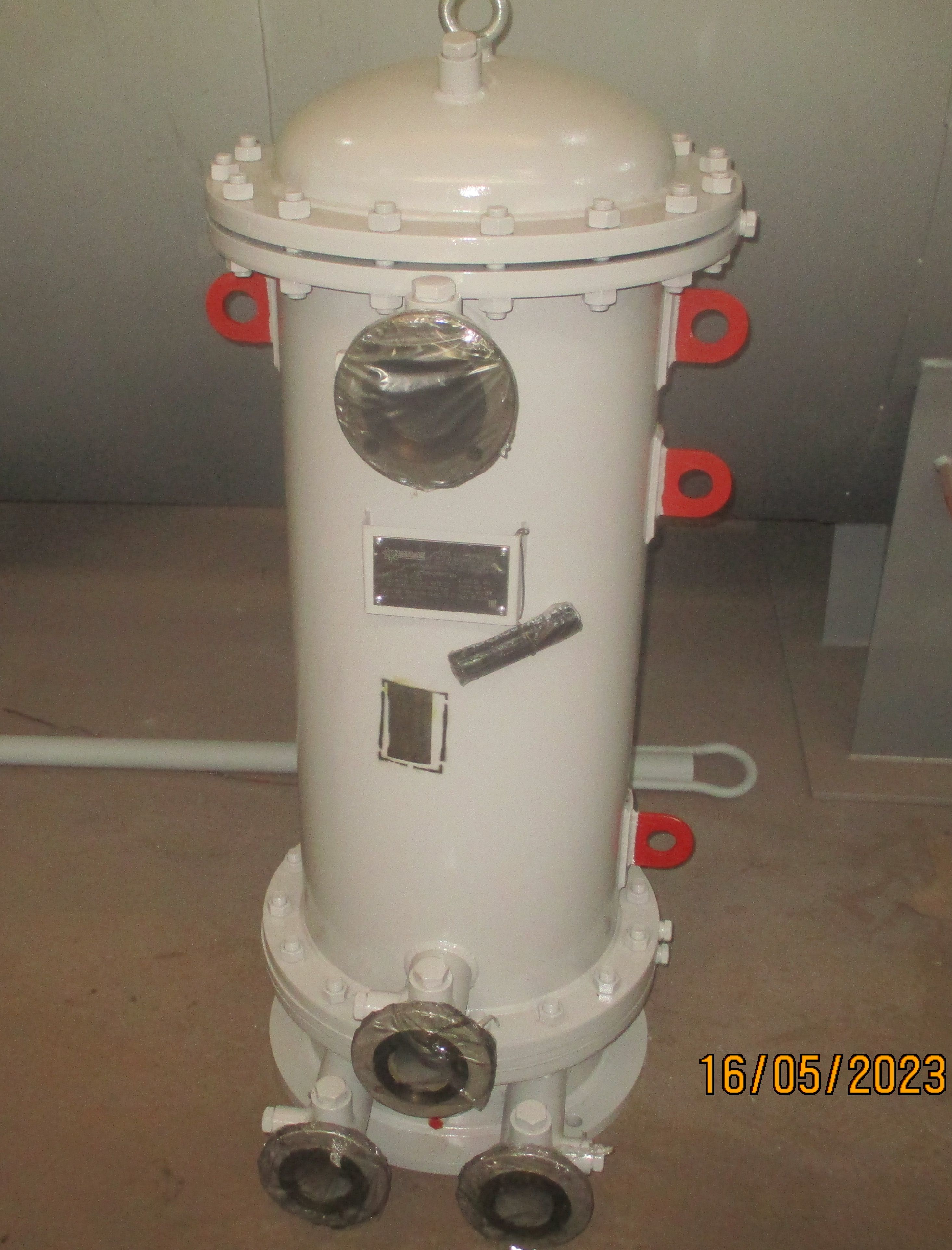

Охладитель конденсата (воды) по конструктиву представляет собой кожухотрубчатый теплообменник горизонтального или вертикального типа, состоящий из корпуса, трубной системы, съемных камер. Трубная система состоит из трубных досок с прямыми гладкими трубками из латуни или черной стали.  В охладителях ОВ-40М и ОВ-150-3А трубные пучки состоят из U-образных труб.

Стоимость изготовления любых типов охладителей конденсата, охладителей воды ОГ, ОВ, ОК вы можете заказать через отдел продаж ООО «Химмаш» по электронной почте: marketing@penzahim.ru


Технические характеристики охладителей конденсата ОГ, ОВ, ОК

Марка Площадь поверхности теплообмена, м2 Диаметр корпуса, мм Расход воды, т/час Давление, кгс/см2 Температура, С Масса, кг
в корпусе в трубах в корпусе в трубах в корпусе в трубах
ОГ-6 6 273 10 98 3,9 3,9 115 100 380
ОК-8-15-6 8 325 8 33 5,9 14,7 165 120 465
ОГ-12М 12 273 8 33 5,9 14,7 165 120 878
ОК-16-15-6 16 426 30 60 5,9 14,7 165 145 783
ОГ-24М 24 273 30 60 5,9 14,7 165 145 1358
ОК-24-15-13М 24 426 45 130 12,7 14,7 165 120 885
ОГ-32 32 450 400 11 9,8 2,5 24 104 1307
ОГ-35 35 325 90 130 12,7 14,7 120 165 1990
ОВ-40М 40 630 95 160 5,9 24,5 164 150 2254
ОГ-130 130 426 75 230 1,5 8,8 80 70 5683
ОВ-140М 140 800 640 640 2,9 24,5 45 37 4160
ОВ-150-3А 150 1000 141 310 7,9 28,4 105 88 7285
ОВ-320 320 1300 600 905 2,9 22,5 29 38 10316

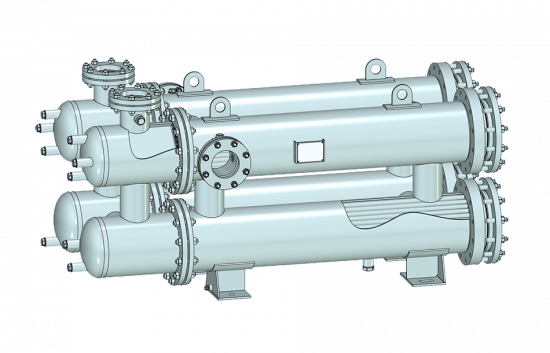

Эскиз охладитель конденсата ОГ, ОВ, ОК


Для заказа нашей продукции вы можете скачать опросный лист на охладители конденсата ог, ов, ок и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
