Теплообменники аммиачных холодильных установок

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 910 000 руб.

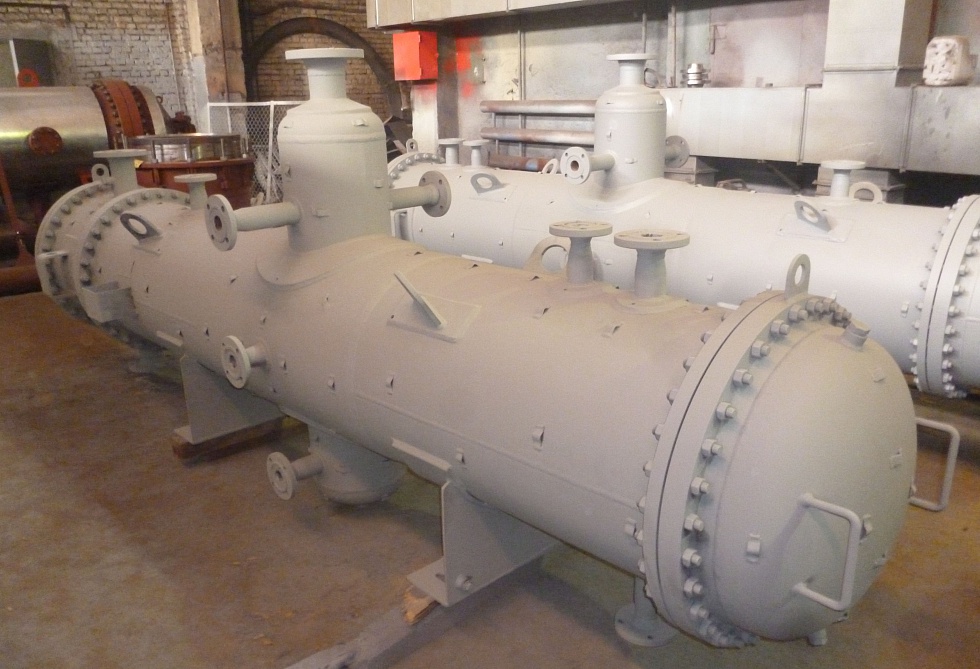

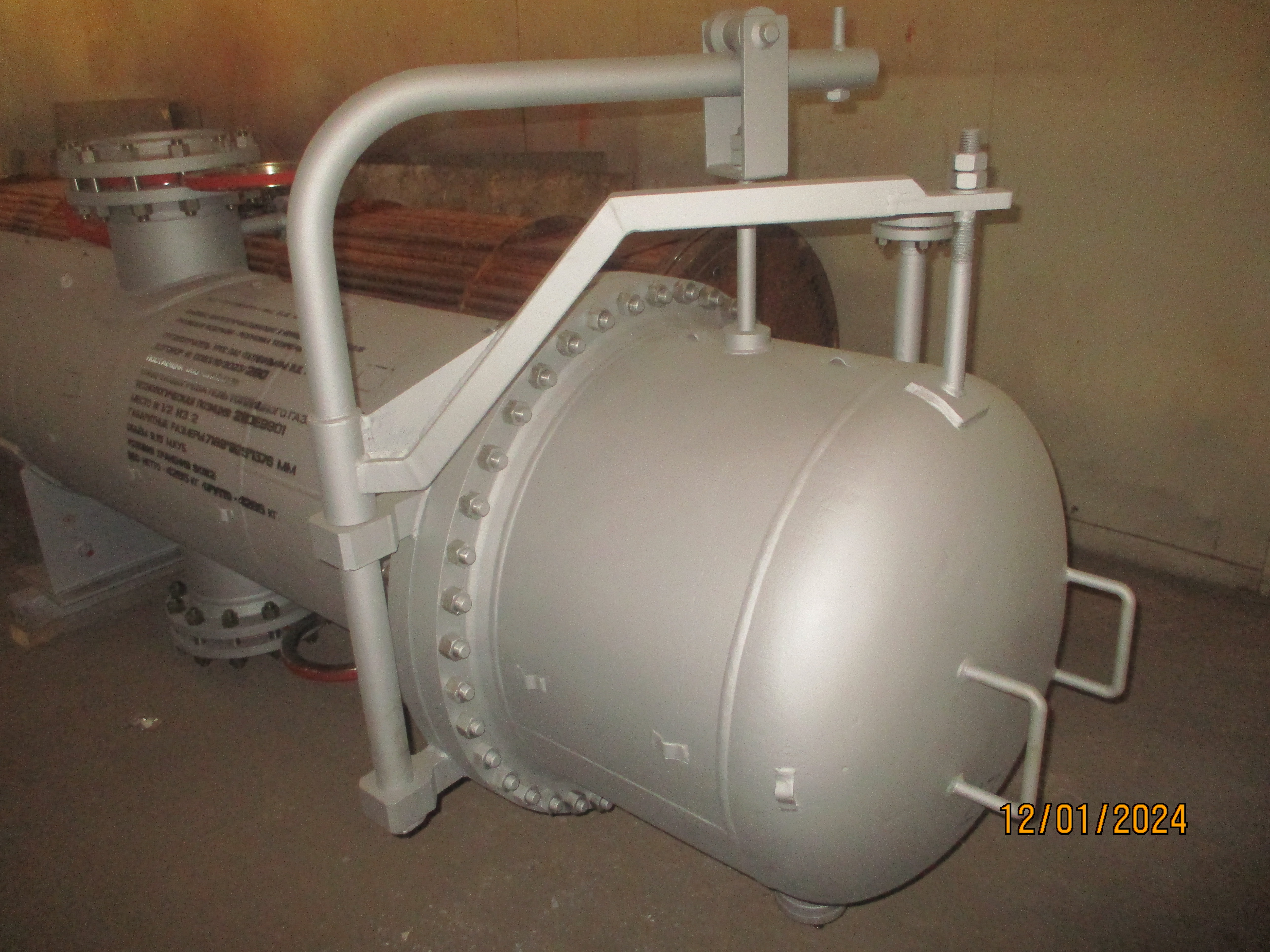

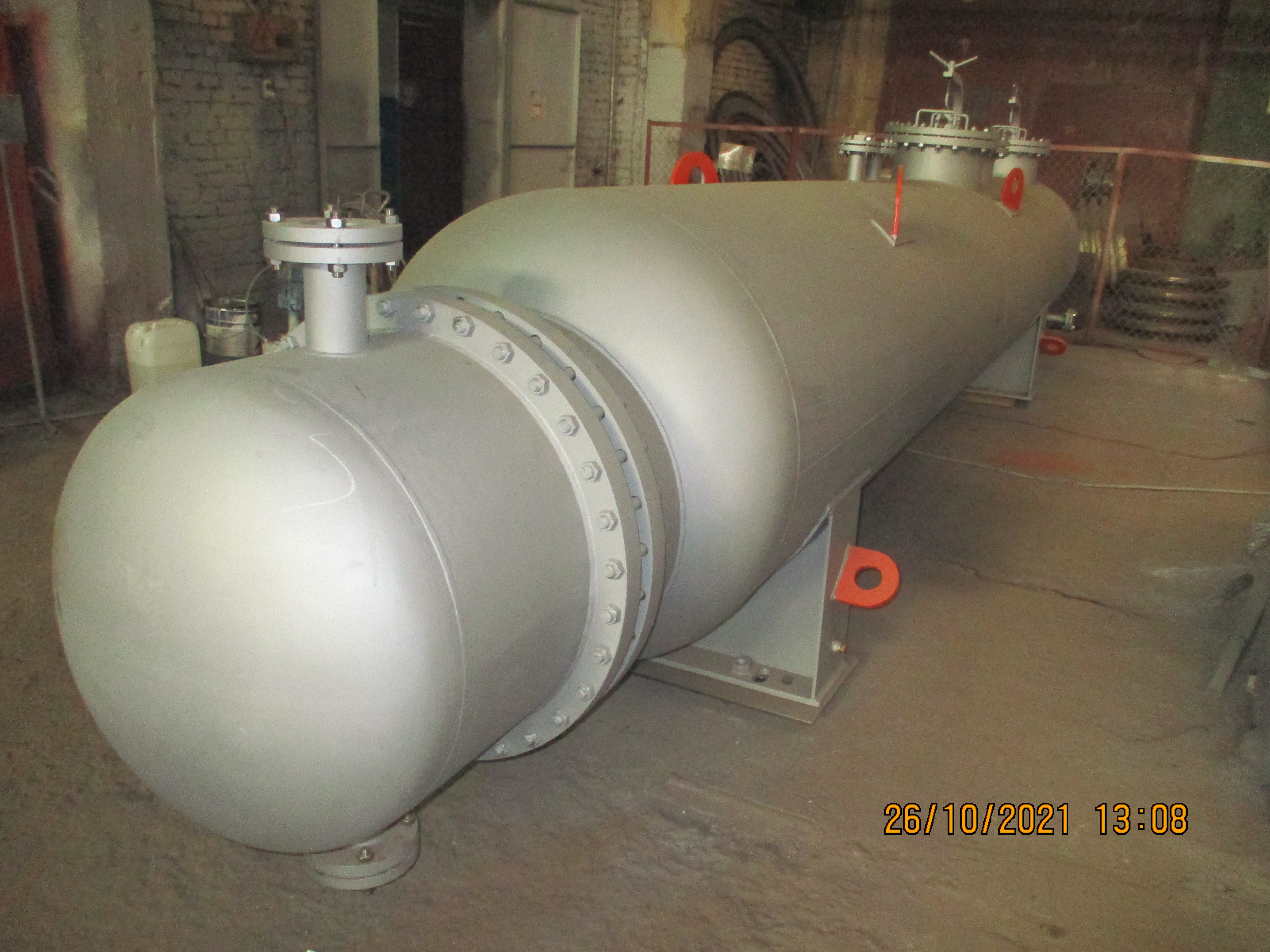

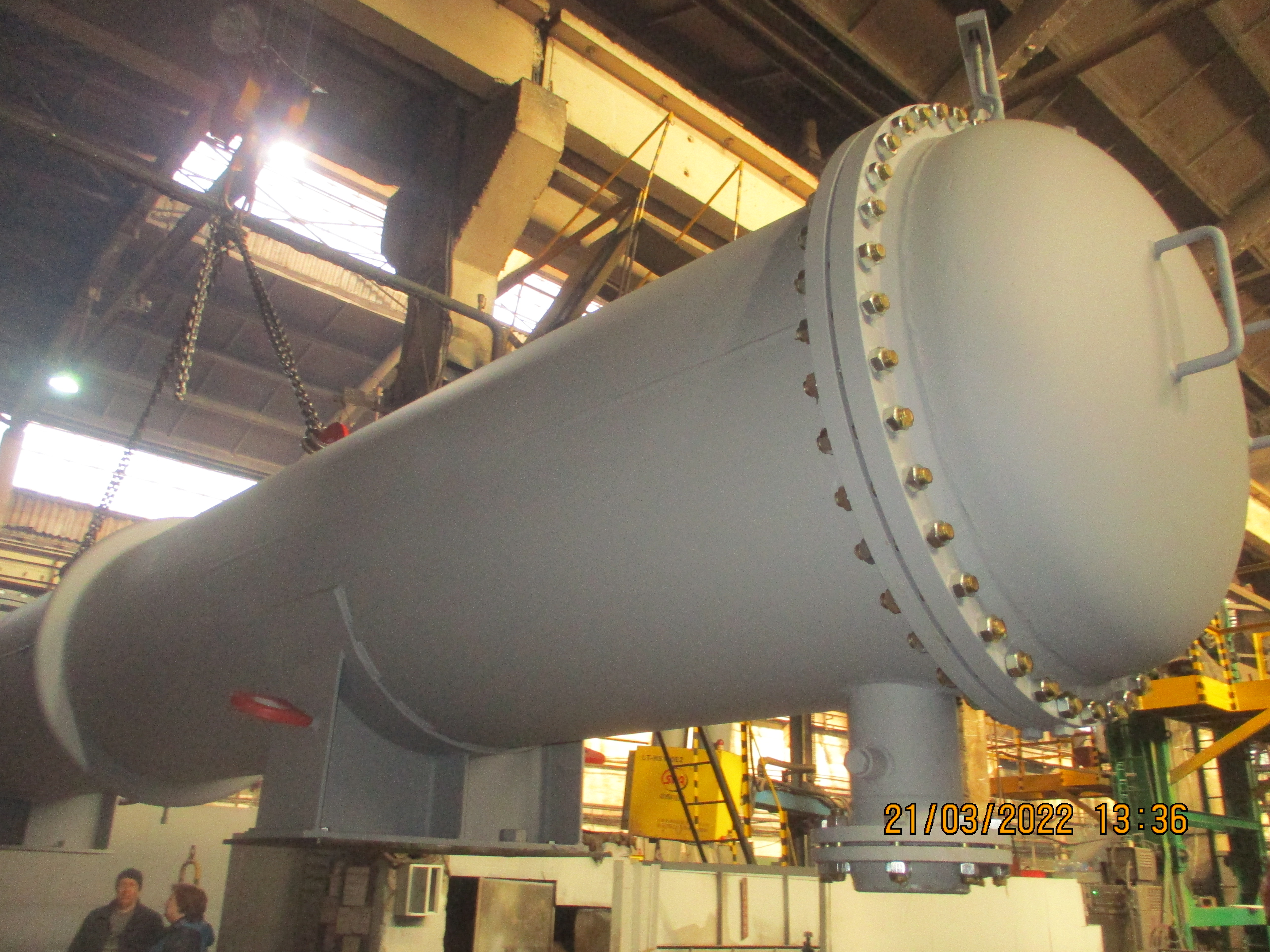

Данные конденсаторы и испарители предназначены для работы в составе стационарных холодильных установок промышленного типа для хладоснабжения технологических процессов в различных отраслях народного хозяйства.

Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным, а также с сухим и влажным тропическим климатом. Климатическое исполнение (У), категории изделия 1 по ГОСТ 15150-69 с температурой окружающего воздуха от минус 50 °С до плюс 45 °С и климатическое исполнение (Т), категории изделия 4 по ГОСТ 15150-69 с температурой окружающего воздуха от плюс 1 °С до плюс 55 °С.

Конденсаторы изготавливаются следующих типов: КТГМ, КНГ, КА, КВИ.

Конденсаторы предназначены для сжижения газообразного аммиака в холодильных установках. В межтрубное пространство поступает газообразный аммиак, в трубное пространство охлаждающая вода.

Испарители изготавливаются следующих типов:

ИТГ - испарители горизонтальные кожухотрубчатые - предназначены для охлаждения хладоносителя или воды за счет теплообмена с кипящим хладагентом.

ИНГ - испарители горизонтальные кожухотрубчатые, предназначены для охлаждения жидких хладоносителей в аммиачных холодильных установках.

В межтрубное пространство испарителей поступает аммиак, в трубное пространство - вода или хладоноситель.

В качестве хладоносителя для испарителей могут применяться водные растворы хлористого кальция (СаСl2), хлористого натрия (NaCl), хлористый метилен, воздух, антифриз марок 40 и 65, пресная вода, водные растворы спирта.

Условное обозначение конденсаторов:

  • К - конденсатор,

  • Т - трубчатый,

  • Н - с неподвижными решетками,

  • Г - горизонтальный,

  • В - вертикальный,

  • М - модернизированный,

  • А - работа на хладагенте - аммиаке,

  • И - интенсифицированный.

Цифры в обозначении для конденсаторов типа КТГМ, КНГ и КВИ – площадь наружной поверхности теплообмена, м2.

Цифры в обозначении для конденсаторов типа КА – площадь внутренней поверхности теплообмена, м2.

Условное обозначение испарителей:

  • И – испаритель;

  • Т – трубчатый;

  • Н – с неподвижными трубными решетками;

  • Г – горизонтальный.

Цифры в обозначении для испарителей - площадь наружной поверхности теплообмена, м2.

Теплообменные аппараты следует заказывать по опросному листу, размещенному на сайте ООО «Химмаш» www.penzahim.ru По требованию заказчика допускается устанавливать дополнительные штуцера диаметром Dу £ 80 мм, но не более 0,1D, где D - диаметр аппарата;

Технические характеристики конденсаторов КТГМ конденсаторов КНГ

Тип Площадь теплообм., кв.м. Диаметр корпуса, мм Диаметр отстойника, мм Длина труб, мм Давление, Мпа
в межтрубном пространстве в трубах
КТГМ-32 32 500 219 3000 2,3 0,6
КТГМ-40 40 4000
КТГМ-50 50 600 273 3000
КТГМ-63 63 4000
КТГМ-80 80 5000
КТГМ-125 125 800 325 4000
КТГМ-160 160 5000
КТГМ-200 200 1000 4000
КТГМ-250 250 5000
КТГМ-315 315 1200 5000

Технические характеристики конденсаторов КНГ

Тип Площадь теплообм., кв.м. Диаметр корпуса, мм Количество труб, шт. Длина труб, мм Давление, Мпа
в межтрубном пространстве в трубах
КНГ-315 300 1000 636 6000 2,3 0,6
КНГ-400 381 1200 810

Технические характеристики конденсаторов КА

Тип Площадь теплообм., кв.м. Диаметр корпуса, мм Количество труб, шт. Длина труб, мм Давление, Мпа
в межтрубном пространстве в трубах
КА-35 35 426 175 4000 2,3 0,6
КА-50 50 500 252
КА-80 80 600 400
КА-100 100 5000
КА-150 150 800 750 4000
КА-180 180 1150 5000
КА-230 230 1000 4000
КА-280 280 5000
КА-350 350 6000

Технические характеристики конденсаторов КВИ

Тип Площадь теплообм., кв.м. Диаметр корпуса, мм Количество труб, шт. Длина труб, мм Давление, Мпа
в межтрубном пространстве в трубах
50-КВИ 50 600 48 4500 2,3 0,6
75-КВИ 75 700 68
100-КВИ 100 800 96
125-КВИ 125 900 126
150-КВИ 150 1000 150
250-КВИ 250 1200 230

Технические характеристики испарителей ИТГ

Тип Площадь теплообм., кв.м. Диаметр корпуса, мм Количество труб, шт. Длина труб, мм Давление, Мпа
в межтрубном пространстве в трубах
ИТГ-40 40 500 138 4000 2,3 0,6
ИТГ-50 50 600 210 3000
ИТГ-63 63 4000
ИТГ-80 80 5000
ИТГ-125 125 800 390 4000
ИТГ-160 160 5000
ИТГ-200 200 1000 626 4000
ИТГ-250 250 5000
ИТГ-315 315 1200 870 5000
ИТГ-400 400 6000
ИТГ-500 500 1600 730 5000
ИТГ-630 630 1800 920 6000
ИТГ-800 800 870 8000

Технические характеристики испарителей ИНГ

Тип Площадь теплообм., кв.м. Диаметр корпуса, мм Количество труб, шт. Длина труб, мм Давление, Мпа
в межтрубном пространстве в трубах
ИНГ-315 315 1000 636 6000 2,3 0,6
ИНГ-400 400 1200 810

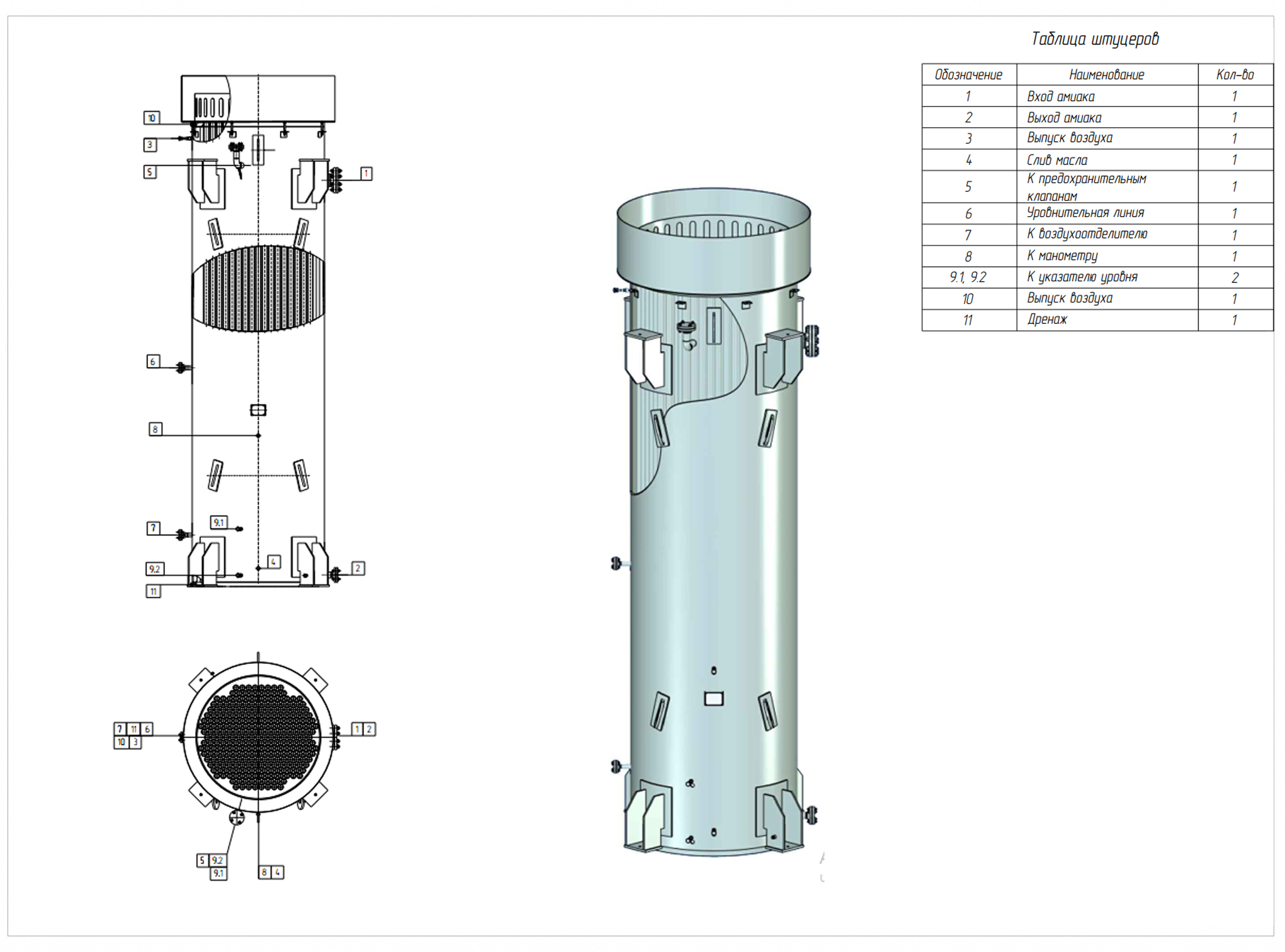

Эскиз конденсатор аммиачных холодильных установок


Для заказа нашей продукции вы можете скачать опросный лист на теплообменники аммиачных холодильных установок и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
