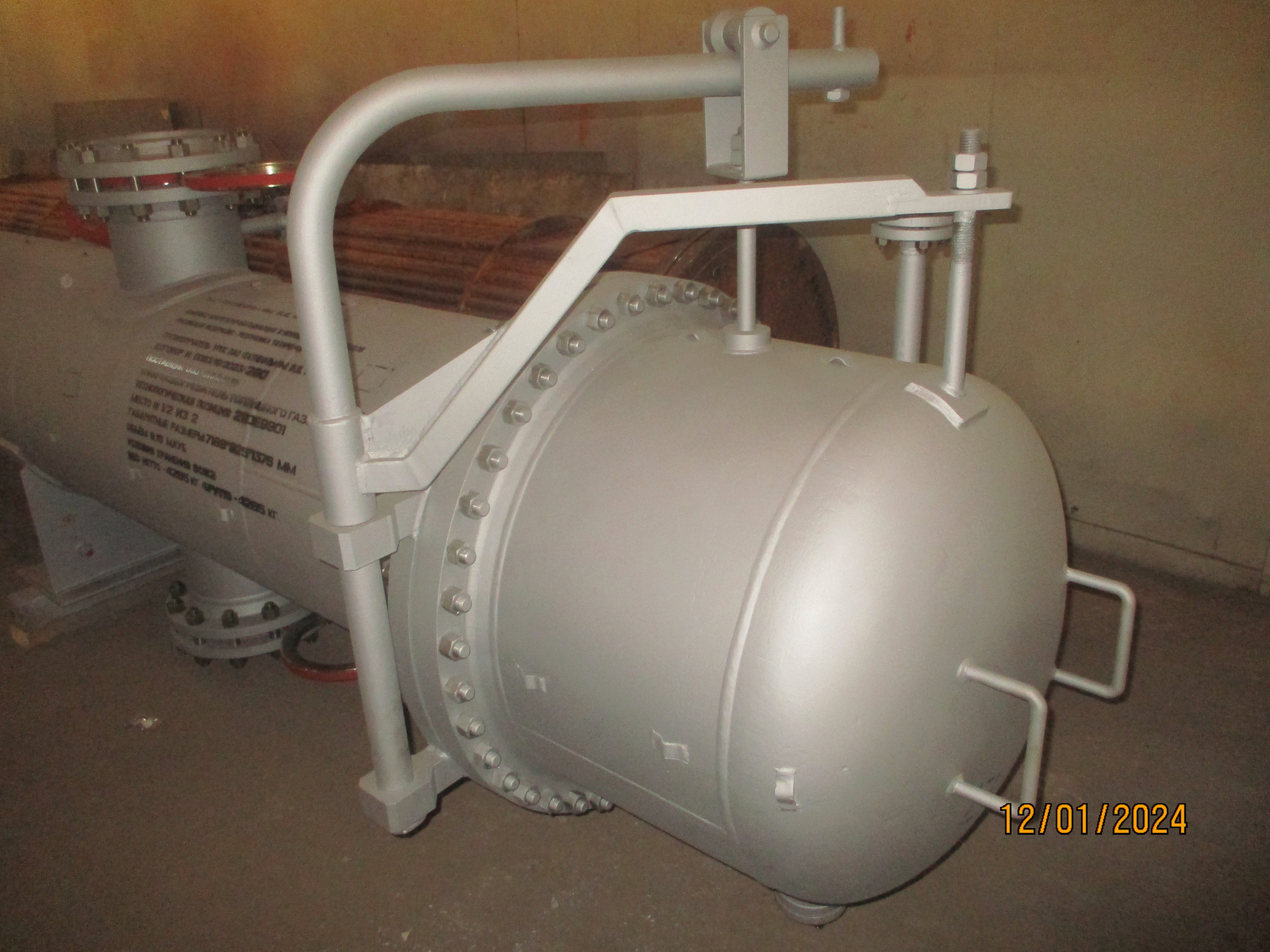

Испарители термосифонные от производителяМосква

Стоимость производства:

от 250 000 руб.

Диаметр, мм:

76 114 159 168 219 273 325 400 500 600 700 800 900 1000 1200 1400

Среда:

пар вода газ жидкие среды нефтепродукты нефть

Испарители термосифонные с неподвижными трубными решетками типа ИНТ, с неподвижными трубными решетками и температурным компенсатором на кожухе типа ИКТ, а также с плавающей головкой типа ИПТ применяются для испарения сред в различных промышленных процессах.

В испарителях применяются либо гладкие теплообменные трубы (Г) либо диафрагмированные (Д) с накатными кольцевыми канавками.

Условное обозначение термосифонных испарителей:

600 ИКТ-1,6-2,5-М1/25Г-3-1-У-И

• 600 – диаметр кожуха, мм
• ИКТ – испаритель термосифонный с температурным компенсатором на кожухе (ИНТ - с неподвижными трубными решетками; ИПТ – с плавающей головкой)
• 1,6 – условное давление в трубах, МПа
• 2,5 – условное давление в кожухе, МПа
• М1 – материальное исполнение
• 25Г – с гладкими теплообменными трубами диаметром 25 мм (Д – с диафрагмированными трубами)
• 3 – длина теплообменных труб, м
• 1 – одноходовой по трубам
• У – климатическое исполнение
• И – с деталями для креплениями теплоизоляции

ООО ПК «Химмаш» по желанию заказчика может установить в испарителях типа ИНТ и ИКТ отбойник у нижнего штуцера вместо верхнего (в случае входа продукта снизу).

Испарители термосифонные с неподвижными трубными решетками и температурным компенсатором на кожухе

Термосифонные испарители типа ИКТ и ИНТ производятся только вертикального расположения в двух исполнениях:

1 – с жидким, газообразным, парожидкостным или парогазовым теплоносителем.
2 – с паровым теплоносителем.

Испарители термосифонные с плавающей головкой

Термосифонные испарители с плавающей головкой (ИПТ) изготавливаются только горизонтального расположения с длиной труб 3 или 6 метров.

Поставка испарителей термосифонных в г. Москва осуществляется из Пензы

Табл.1 Основные технические характеристики испарителей термосифонных с неподвижными трубными решетками и температурным компенсатором на кожухе

Ду, мм	Обозначение	Ру в трубах, Мпа	Ру в кожухе, Мпа	Масса, кг, при длине труб (мм):

				2000	3000	4000
600	600 ИНТ-1,0-1,0	1,0	1,0	1450	1850	2260
	600 ИКТ-1,0-1,0
	600 ИНТ-1,0-1,6		1,6	1480	1880	2280
	600 ИКТ-1,0-1,6
	600 ИНТ-1,0-2,5		2,5	1560	1890	2420
	600 ИКТ-1,0-2,5
	600 ИНТ-1,6-1,6	1,6	1,6	1565	1900	2430
	600 ИКТ-1,6-1,6
	600 ИНТ-1,6-2,5		2,5	1570	1940	2440
	600 ИКТ-1,6-2,5
	600 ИНТ-2,5-2,5	2,5	2,5	1710	2140	2570
	600 ИКТ-2,5-2,5
	600 ИНТ-2,5-4,0		4,0	2100	2500	2900
	600 ИКТ-2,5-4,0
800	800 ИНТ-1,0-1,0	1,0	1,0	2350	3020	3730
	800 ИКТ-1,0-1,0
	800 ИНТ-1,0-1,6		1,6	2460	3170	3910
	800 ИКТ-1,0-1,6
	800 ИНТ-1,0-2,5		2,5	2570	3290	4030
	800 ИКТ-1,0-2,5
	800 ИНТ-1,6-1,6	1,6	1,6	2600	3300	4040
	800 ИКТ-1,6-1,6
	800 ИНТ-1,6-2,5		2,5	2650	3370	4120
	800 ИКТ-1,6-2,5
	800 ИНТ-2,5-2,5	2,5	2,5	2900	3630	4370
	800 ИКТ-2,5-2,5
	800 ИНТ-2,5-4,0		4,0	3400	4130	4900
	800 ИКТ-2,5-4,0
1000	1000 ИНТ-1,0-1,0	1,0	1,0	3900	4950	6100
	1000 ИКТ-1,0-1,0
	1000 ИНТ-1,0-1,6		1,6	3980	5050	6400
	1000 ИКТ-1,0-1,6
	1000 ИНТ-1,0-2,5		2,5	4200	5390	6600
	1000 ИКТ-1,0-2,5
	1000 ИНТ-1,6-1,6	1,6	1,6	4350	5450	6650
	1000 ИКТ-1,6-1,6
	1000 ИНТ-1,6-2,5		2,5	4450	5700	6700
	1000 ИКТ-1,6-2,5
	1000 ИНТ-2,5-2,5	2,5	2,5	5000	6100	7250
	1000 ИКТ-2,5-2,5
	1000 ИНТ-2,5-4,0		4,0	5800	6800	7800
	1000 ИКТ-2,5-4,0
1200	1200 ИНТ-1,0-1,0	1,0	1,0	-	7000	8760
	1200 ИКТ-1,0-1,0
	1200 ИНТ-1,0-1,6		1,6	-	7300	9300
	1200 ИКТ-1,0-1,6
	1200 ИНТ-1,0-2,5		2,5	-	7410	9550
	1200 ИКТ-1,0-2,5
	1200 ИНТ-1,6-1,6	1,6	1,6	-	8050	9980
	1200 ИКТ-1,6-1,6
	1200 ИНТ-1,6-2,5		2,5	-	8300	10150
	1200 ИКТ-1,6-2,5
	1200 ИНТ-2,5-2,5	2,5	2,5	-	9390	11300
	1200 ИКТ-2,5-2,5
1400	1400 ИНТ-1,0-1,0	1,0	1,0	-	9940	12480
	1400 ИКТ-1,0-1,0
	1400 ИНТ-1,0-1,6		1,6	-	10150	12880
	1400 ИКТ-1,0-1,6
	1400 ИНТ-1,0-2,5		2,5	-	10800	13430
	1400 ИКТ-1,0-2,5
	1400 ИНТ-1,6-1,6	1,6	1,6	-	11020	13580
	1400 ИКТ-1,6-1,6
	1400 ИНТ-1,6-2,5		2,5	-	11440	14080
	1400 ИКТ-1,6-2,5
	1400 ИНТ-2,5-2,5	2,5	2,5	-	13050	15410
	1400 ИКТ-2,5-2,5
1600	1600 ИНТ-1,0-1,0	1,0	1,0	-	12420	15300
	1600 ИКТ-1,0-1,0
	1600 ИНТ-1,0-1,6		1,6	-	12930	15850
	1600 ИКТ-1,0-1,6
	1600 ИНТ-1,0-2,5		2,5	-	13520	16880
	1600 ИКТ-1,0-2,5
	1600 ИНТ-1,6-1,6	1,6	1,6	-	13900	17000
	1600 ИКТ-1,6-1,6
	1600 ИНТ-1,6-2,5		2,5	-	14590	17880
	1600 ИКТ-1,6-2,5
	1600 ИНТ-2,5-2,5	2,5	2,5	-	16300	19200
	1600 ИКТ-2,5-2,5
1800	1800 ИНТ-1,0-1,0	1,0	1,0	-	15380	19240
	1800 ИКТ-1,0-1,0
	1800 ИНТ-1,0-1,6		1,6	-	16180	19940
	1800 ИКТ-1,0-1,6
	1800 ИНТ-1,0-2,5		2,5	-	17380	20840
	1800 ИКТ-1,0-2,5
	1800 ИНТ-1,6-1,6	1,6	1,6	-	18030	21620
	1800 ИКТ-1,6-1,6
	1800 ИНТ-1,6-2,5		2,5	-	19230	23140
	1800 ИКТ-1,6-2,5
	1800 ИНТ-2,5-2,5	2,5	2,5	-	20310	24320
	1800 ИКТ-2,5-2,5
2000	2000 ИНТ-1,0-1,0	1,0	1,0	-	20000	24350
	2000 ИКТ-1,0-1,0
	2000 ИНТ-1,0-1,6		1,6	-	20570	25080
	2000 ИКТ-1,0-1,6
	2000 ИНТ-1,0-2,5		2,5	-	21320	27480
	2000 ИКТ-1,0-2,5
	2000 ИНТ-1,6-1,6	1,6	1,6	-	22640	28000
	2000 ИКТ-1,6-1,6
	2000 ИНТ-1,6-2,5		2,5	-	24400	29150
	2000 ИКТ-1,6-2,5
	2000 ИНТ-2,5-2,5	2,5	2,5	-	26820	31570
	2000 ИКТ-2,5-2,5
2200	2200 ИНТ-1,0-1,0	1,0	1,0	-	24900	28750
	2200 ИКТ-1,0-1,0
	2200 ИНТ-1,0-1,6		1,6	-	26820	32450
	2200 ИКТ-1,0-1,6
	2200 ИНТ-1,6-1,6	1,6	1,6	-	26940	34700
	2200 ИКТ-1,6-1,6

Табл.2 Основные технические характеристики испарителей термосифонных с плавающей головкой

Ду, мм	Обозначение	Ру в трубах, Мпа	Ру в кожухе, Мпа	Масса, кг
				Труба 25х2						Труба 25х2,5
				2 хода		4 хода		6 ходов		2 хода		4 хода		6 ходов
				3000	6000	3000	6000	3000	6000	3000	6000	3000	6000	3000	6000
600	600 ИПТ-1,6-1,6	1,6	1,6	2500	3880	2460	3750	2470	3710	2670	4220	2610	4050	2600	3980
	600 ИПТ-2,5-1,6	2,5	1,6	2630	3960	2590	3830	2600	3790	2800	4330	2740	4160	2740	4100
	600 ИПТ-2,5-2,5	2,5	2,5	2780	4280	2740	4150	2750	4110	2950	4620	2890	4450	2890	4390
	600 ИПТ-4,0-1,6	4,0	1,6	3090	4460	3060	4340	3070	4300	3260	4800	3210	4640	3210	4580
	600 ИПТ-4,0-2,5	4,0	2,5	3320	4820	3290	4700	3300	4660	3490	5160	3440	5000	3440	4940
	600 ИПТ-6,3-1,6	6,3	1,6	3800	5200	3770	5090	3790	5060	3970	5540	3920	5390	3930	5330
	600 ИПТ-6,3-2,5	6,3	2,5	3950	5470	3920	5360	3940	5330	4120	5810	4070	5660	4080	5600
800	800 ИПТ-1,6-1,6	1,6	1,6	4050	6400	3990	6200	4030	6190	4380	7060	4290	6800	4310	6770
	800 ИПТ-2,5-1,6	2,5	1,6	4430	6830	4370	6640	4420	6630	4760	7490	4670	7240	4710	7210
	800 ИПТ-2,5-2,5	2,5	2,5	4770	7360	4710	7170	4760	7160	5100	8010	5010	7760	5050	7730
	800 ИПТ-4,0-1,6	4,0	1,6	5170	7500	5120	7320	5180	7320	5500	8160	5420	7920	5460	7900
	800 ИПТ-4,0-2,5	4,0	2,5	5540	8090	5490	7910	5550	7910	5860	8750	5780	8510	5820	8490
	800 ИПТ-6,3-1,6	6,3	1,6	6660	8990	6610	8810	6670	8820	6990	9650	6910	9410	6960	9390
	800 ИПТ-6,3-2,5	6,3	2,5	7010	9590	6960	9410	7020	9420	7340	10250	7260	10010	7310	9990
1000	1000 ИПТ-1,6-1,6	1,6	1,6	6510	10260	6460	10040	6500	10050	7040	11320	6950	11030	6700	11000
	1000 ИПТ-2,5-1,6	2,5	1,6	7040	10800	6990	10590	7070	10600	7570	11860	7490	11580	7550	11560
	1000 ИПТ-2,5-2,5	2,5	2,5	7590	11700	7540	11490	7620	11500	8120	12760	8040	12480	8100	12460
	1000 ИПТ-4,0-1,6	4,0	1,6	8280	12050	8250	11860	8340	11880	8810	13110	8740	12840	8820	12840
	1000 ИПТ-4,0-2,5	4,0	2,5	8830	12920	8800	12730	8890	12750	9360	13990	9290	13720	9370	13720
	1000 ИПТ-6,3-1,6	6,3	1,6	11030	14800	11020	14630	11130	14680	11560	15850	11510	15600	11610	15620
	1000 ИПТ-6,3-2,5	6,3	2,5	11550	15660	11540	15490	11650	15540	12100	16720	12050	16470	12150	16490
1200	1200 ИПТ-1,6-1,6	1,6	1,6	9360	14700	9320	14450	9450	14500	10150	16290	10060	15940	10180	15960
	1200 ИПТ-2,5-1,6	2,5	1,6	10180	15530	10150	15290	10300	15360	10980	17120	10910	16790	11030	16820
	1200 ИПТ-2,5-2,5	2,5	2,5	10810	16450	10780	16210	10930	16280	11600	18040	11520	17710	11650	17740
	1200 ИПТ-4,0-1,6	4,0	1,6	12310	17660	12310	17450	12480	17540	13100	19250	13050	18940	13200	19000
	1200 ИПТ-4,0-2,5	4,0	2,5	13080	18660	13080	18450	13250	18540	13870	20250	13820	19940	13970	20000
	1200 ИПТ-6,3-1,6	6,3	1,6	15640	21000	15670	20820	15870	20940	16430	22590	16410	22320	16560	22400
	1200 ИПТ-6,3-2,5	6,3	2,5	16310	21870	16340	21690	16540	21810	17100	23460	17080	23190	17260	23270

Табл.3 Материалы, применяемые для изготовления термосифонных испарителей.Т

Материальное исполнение	Тип	Материал
Материальное исполнение	Тип	кожуха и крышки кожуха	распределит. камеры	трубы	трубной решетки
М1	ИНТ, ИКТ, ИПТ	Сталь 20		Сталь 20	16ГС
М4	ИПТ	Сталь 20	Ст3сп+08Х13	15Х5М	15Х5М
М8	ИНТ, ИКТ, ИПТ	12Х18Н10Т
М9	ИНТ, ИКТ, ИПТ	10Х17Н13М2Т
М10	ИНТ, ИКТ	12Х18Н10Т	Ст3сп	12Х18Н10Т	12Х18Н10Т
М11	ИНТ, ИКТ	10Х17Н13М2Т	Ст3сп	10Х17Н13М2Т	10Х17Н13М2Т
М17	ИНТ, ИКТ, ИПТ	09Г2С
М23	ИНТ, ИКТ	Сталь 20	08Х22Н6Т
М24	ИНТ, ИКТ	Сталь 20	08Х21Н6М2Т
Б1	ИПТ	Ст3сп+08Х13		08Х13	12Х13
Б2		Ст3сп+12Х18Н10Т		12Х18Н10Т	12Х18Н10Т
Б3		Ст3сп+10Х17Н13М2Т		10Х17Н13М2Т	10Х17Н13М2Т
Б6	ИНТ, ИКТ	Ст3сп	Ст3сп+12Х18Н10Т	12Х18Н10Т	12Х18Н10Т
Б8	ИНТ, ИКТ	Ст3сп	Ст3сп+10Х17Н13М2Т	10Х17Н13М2Т	10Х17Н13М2Т

Рис.1 Эскиз испарителя ИКТ

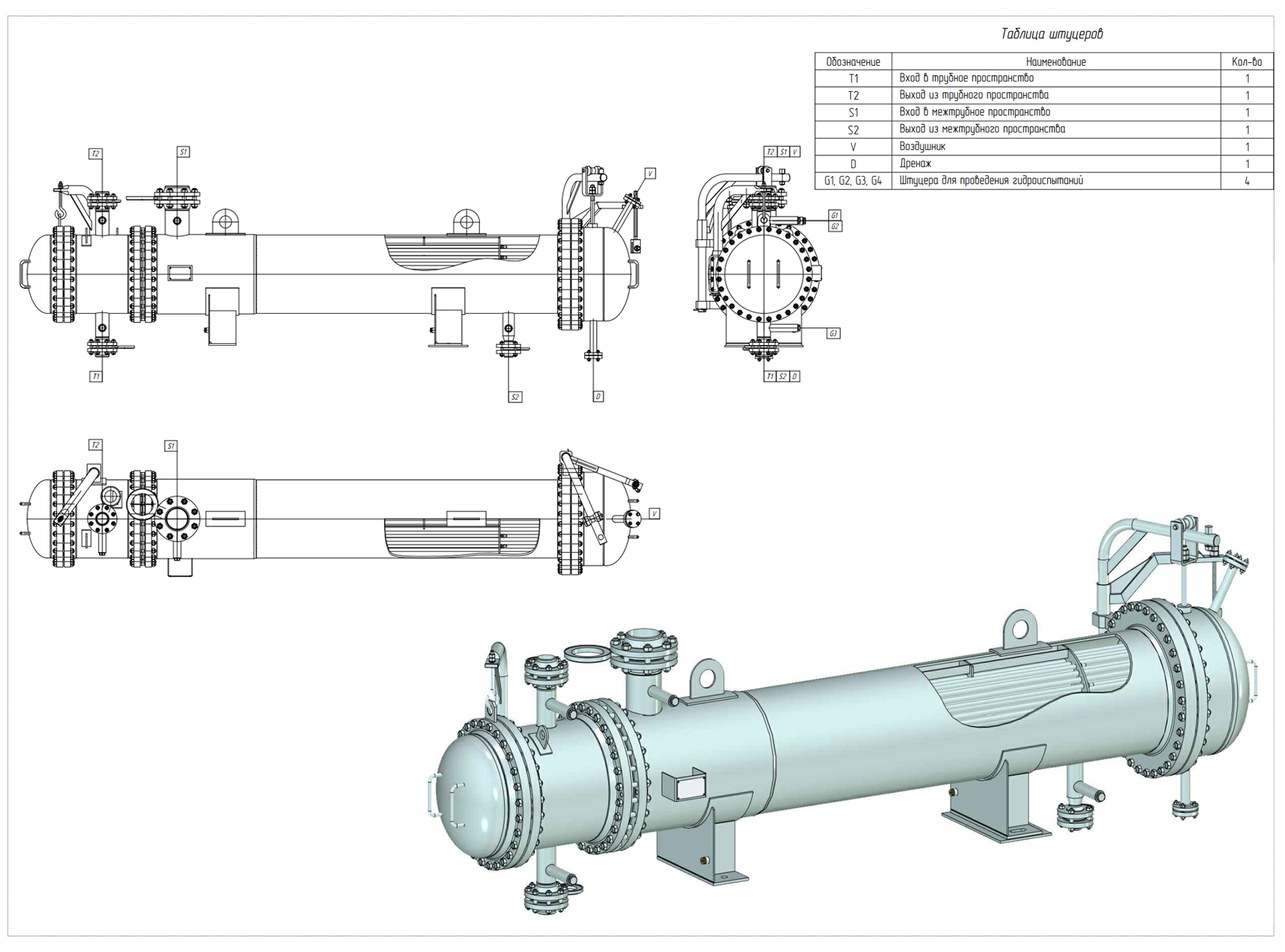

Рис.2 Эскиз испарителя ИПТ

СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на испарители термосифонные и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
