Для испарения технологических сред на химических производствах, а также в нефтяной отрасли применяются испарители с паровым пространством (теплообменники-испарители) с плавающей головкой (ИП) или с У-образными трубами (ИУ).

Испаритель с паровым пространством представляет собой кожухотрубчатый теплообменник, состоящий из корпуса и трубного пучка, расположенного внутри, набранного из U-образных теплообменных труб.

ООО Химмаш по желанию заказчика, может оснащать теплообменники-испарители дополнительными штуцерами, может меняться расположение опор и устанавливаться шарнирные устройства для подвешивания крышек распределительных камер.

Условное обозначение испарителей с паровым пространством:

1000 ИП-1,6-2,5-М1/25-6-2-У-И

• • 1000 – диаметр кожуха, мм
• • ИП – (ИП - испаритель с паровым пространством с плавающей головкой, ИУ – с У-образными трубами)
• • 1,6 – условное давление в кожухе, МПа
• • 2,5 – условное давление в трубах, МПа
• • М1 – материальное исполнение
• • 25 – с теплообменными трубами диаметром 25 мм
• • 6 – длина теплообменных труб, м
• • 2 – 2-х ходовой по трубному пространству
• • У – климатическое исполнение
• • И – с деталями для креплениями теплоизоляции

Применение

Испарители с паровым пространством находят свое применение во многих отраслях промышленности: химическое производство, нефтяная отрасль и так далее. Районы эксплуатации: умеренный климат, в данном случае климатическое исполнение «У»; в тропическом климате исполнение «Т». Могут применяться при максимальной сейсмичности до 7 (по российской 12-ти бальной шкале).

Поставка испарителей с паровым пространством в г. Москва осуществляется из Пензы

Табл.1 Основные технические характеристики испарителей с паровым пространством

Табл.2 Материалы, применяемые для изготовления испарителей с паровым пространством.

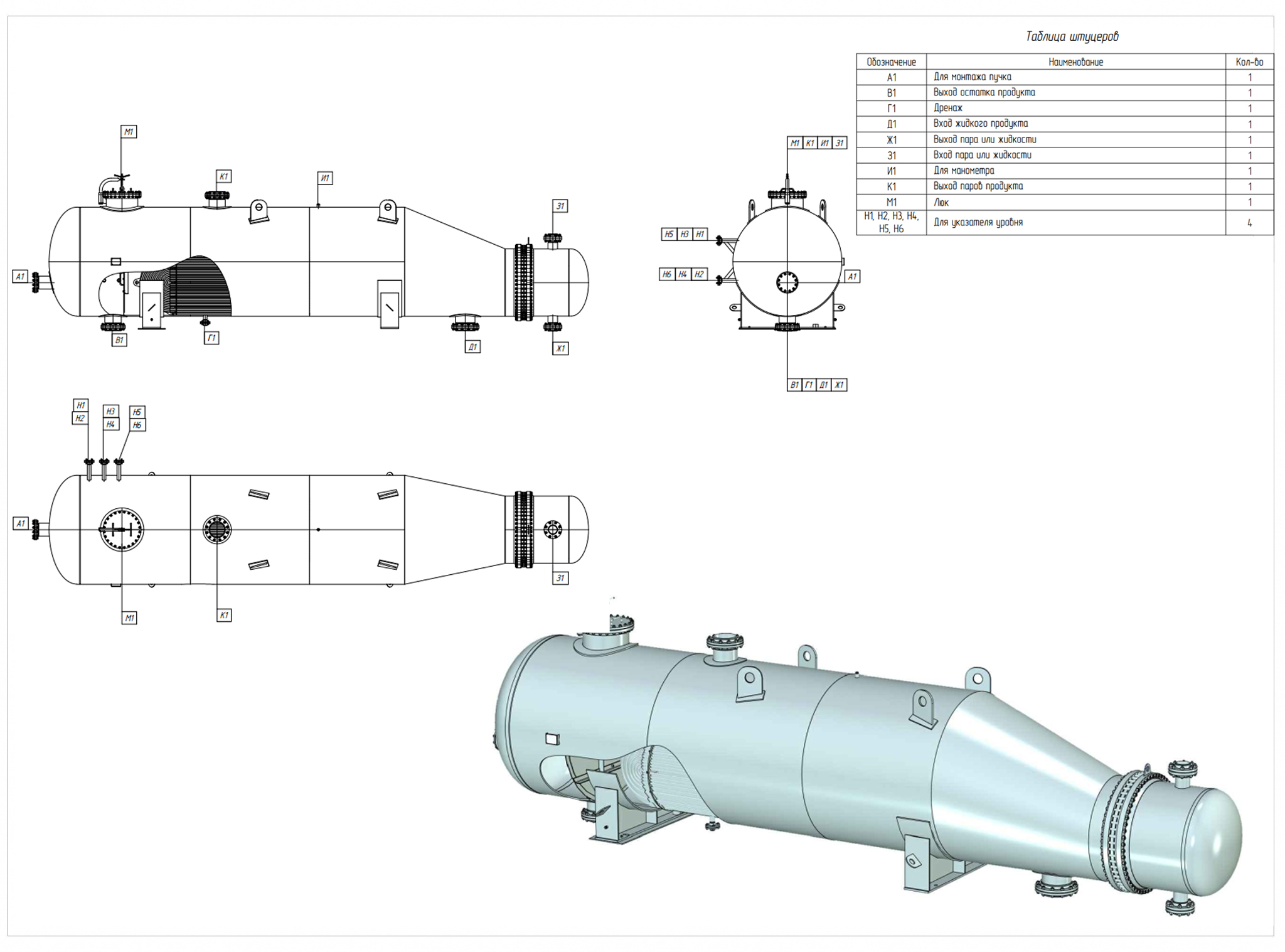

Рис.1 Эскиз испарителя ИП

Рис.2 Эскиз испарителя ИУ
