Внутритрубные (инлайн) сепараторы от производителяМосква

Внутритрубный (ВТС) или инлайн-сепаратор представляет собой компактный, встроенный в трубопровод, сепаратор, который предназначен для удаления газа из жидкости или жидкости из газа. Работать он может как автономное устройство или в сочетании с обычными сепараторами, скрубберами, эжекторами и коагуляторами как гибридная конструкция или блок.

Инлайн-сепаратор установливается на входном трубопроводе узла подключения ДКС к промысловому коллектору. Служит для первоначальной (грубой) очистки технологического газа от механических примесей и газового конденсата. Принцип работы основан на резком падении скорости газа при попадании газа в пространство с большим диаметром, при этом конденсат и мех.примеси частично успевают потерять скорость и поступают в емкость сбора конденсата. После наполнения этой емкости, происходит автоматическая продувка (вытеснение) конденсата технологическим газом в конденсатопровод для дальнейшего использования.

Эффективность сепарации во внутритрубных сепараторах обычно не превышает 95%. Поэтому в тех случаях, когда требуется обеспечить высокую степень сепарации жидкости, используют двухступенчатые системы внутритрубной сепарации, которые могут обеспечивать эффективность свыше 99% и соответствовать лучшим сепараторам мультициклонного и сетчатого типа.

Заказать внутритрубные (ВТС), инлайн-сепараторы можно в отделе маркетинга ООО «Химмаш» по электронной почте marketing@penzahim.ru

Поставка внутритрубных (ВТС), инлайн-сепараторов в г. Москва осуществляется из Пензы

Технические характеристики внутритрубных, инлайн-сепараторов

ООО «Химмаш» разработало линейку внутритрубных (ВТС), инлайн-сепараторов с диаметрами от 100 до 1200 мм и рабочим давлением от 0,6 до 16 МПа горизонтального или вертикального исполнения.

Внутренние сепарационные системы и длина сепараторов подбирается специалистами ООО «Химмаш» индивидуально, в зависимости от технического задания заказчика.

Основные технические характеристики внутритрубных сепараторов:

• производительность по входному потоку: от 80 000 до 500 000 нм3/ч;
• диапазон производительности: от 10% до 100%;
• рабочее давление на входе: до 16 МПа;
• работоспособность при залповых выбросах – высокая (за счет применения дополнительной секции сепарации);
• диаметр, длина, масса – согласно техническому проекту;
• срок эксплуатации – до 30 лет;

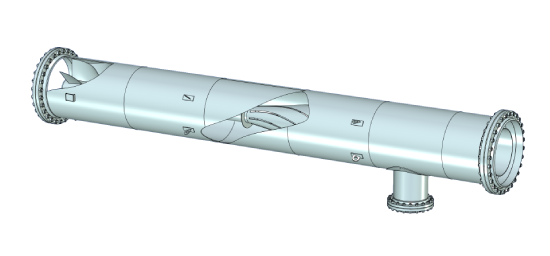

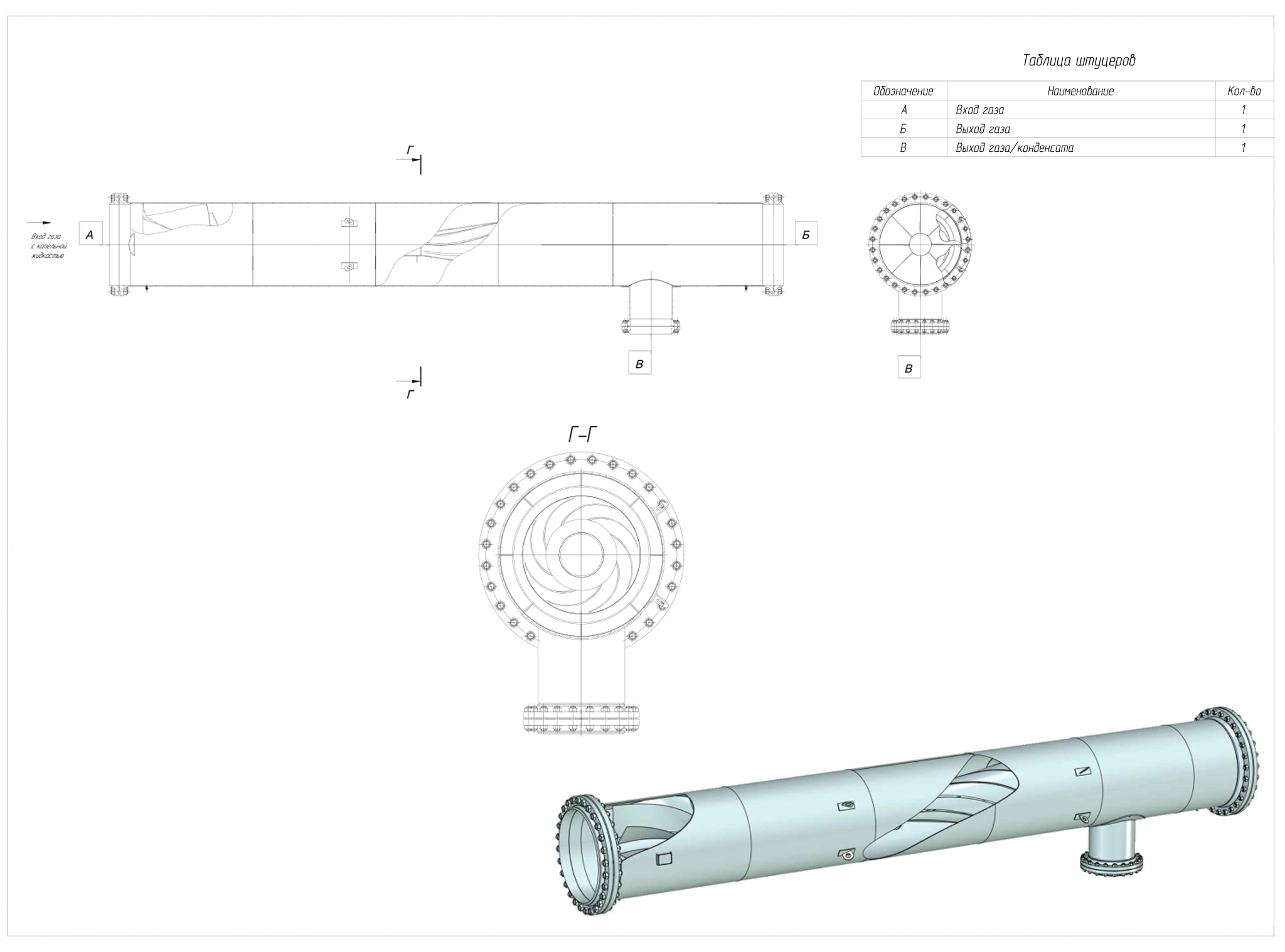

Эскиз инлайн-сепаратора
