Устройство предварительного отбора газа (узел предварительного разделения фаз, депульсатор), является одним из основных элементов сепарационных установок, обеспечивает повышение их производительности в 1,5-2,5 раза, позволяет использовать минимальный по конструкции и объему набор сепарационного оборудования.

Гидравлическая и конструктивная схема депульсатора отвечает требованиям реализации эффекта расслоения фаз, достигнутого в подводящем трубопроводе, для раздельного ввода газа, нефти и воды в соответствующие зоны сепарационной установки. При этом депульсатор работает в автоматическом режиме без регулирования уровня жидкости и степени отбора газа с помощью задвижек и каких-либо регуляторов

Расчет длины, диаметра корпуса и конфигурации устройства предварительного отбора газа (УПОГа, депульсатора) производится на основании производительности по жидкости и газу, а также физико-химическим свойствам газожидкостной смеси. Устройство поставляется в разборном виде и подлежит монтажу на месте установки.

n8cubg37qoj3wl781njoci8trzawtk92.jpgПример условного обозначения:

УПОГ 8-0,60-800-В(Г)-ХЛ1, где:

  • 8 - производительность по жидкости, тыс. м3/сут.;
  • 0,60 - относительное объёмное газосодержание;
  • 800 - условный диаметр корпуса, мм;
  • В - вертикальное устройство отвода газа в виде колпака;
  • Г - горизонтальное многоточечное устройство отвода газа;
  • ХЛ1 - климатическое исполнение.

Для заказа подбора и изготовления устройства предварительного отбора газа (УПОГа, депульсатора) обращайтесь в отдел маркетинга ООО «Химмаш» по электронной почте marketing@penzahim.ru

Технические характеристики УПОГ

Диаметр депульсатора, мм Давление, МПа Газоседер-жание Производитель-ность, м3 в сутки Диаметр, мм
отводящего патрубка суммарный газоотводящих патрубков водяной линии ввода ГЖС
300 1,0 - 4,0 0,4 - 0,98 800 - 2000 100 200 100 150
500 2000 - 5000 150 400 150 250
700 2500 - 7000 200 500 200 300
800 3000 - 8000 200 600 300 500
1000 5500 - 13000 300 800 400 500
1200 7500 - 19000 300 900 500 600
1400 10000 - 26000 400 1000 500 600

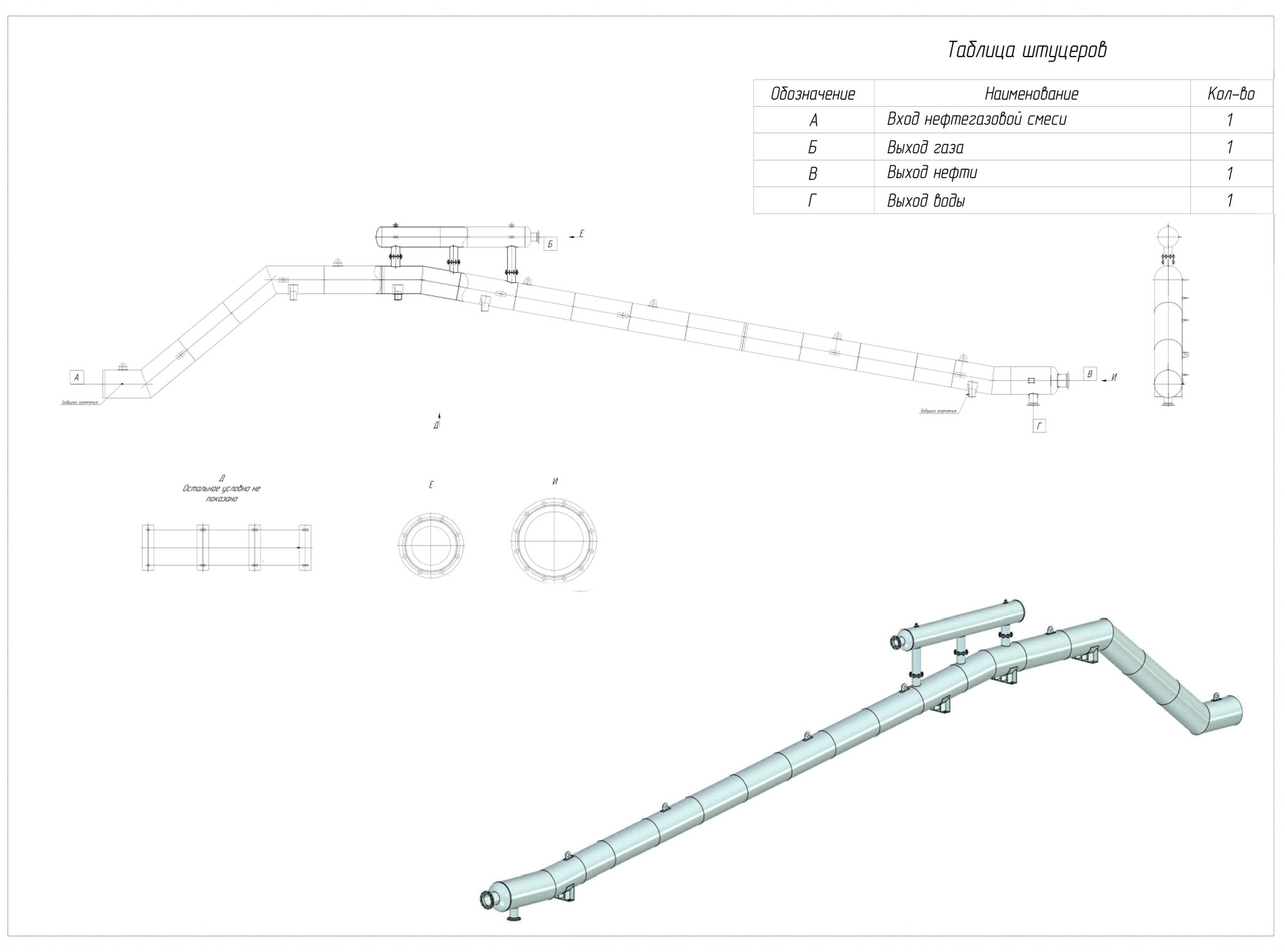

Эскиз устройство предварительного отбора газа (УПОГ)


Для заказа нашей продукции вы можете скачать опросный лист на устройства предварительного отбора газа (упог) и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
