Сепараторы ВГС (влагомаслоотделители, вихревые газодинамические сепараторы) предназначены для глубокой очистки воздушного и газового потока от капельной, мелкодисперсной, аэрозольной влаги, масла и посторонних примесей, накопления и периодического сброса водомасляного конденсата.
Сепараторы ВГС применяются в пневматических системах для конечной очистки и осушки сжатого воздуха, который устанавливаются непосредственно перед исполнительными пневматическими устройствами, очищая сжатый воздух, поступающий из магистрали. Сепараторы ВГС также применяются в системах подготовки газов, газовоздушной смеси, сжатого воздуха для предварительной очистки сжатого воздуха при подаче в магистраль, а также в системах подающего и обратного паропроводов для стабилизации давления и удаления из системы конденсата
Наибольшее распространение получили следующие модели вихревых газодинамических сепараторов: ВГС 1-06.1 , ВГС 1-06.2, ВГС 1-06.3, ВГС 1-06.4, ВГС 1-06.5.

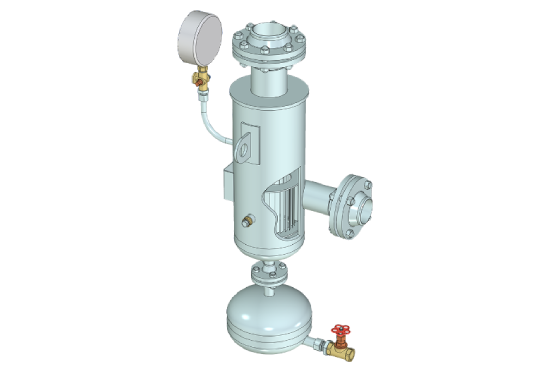

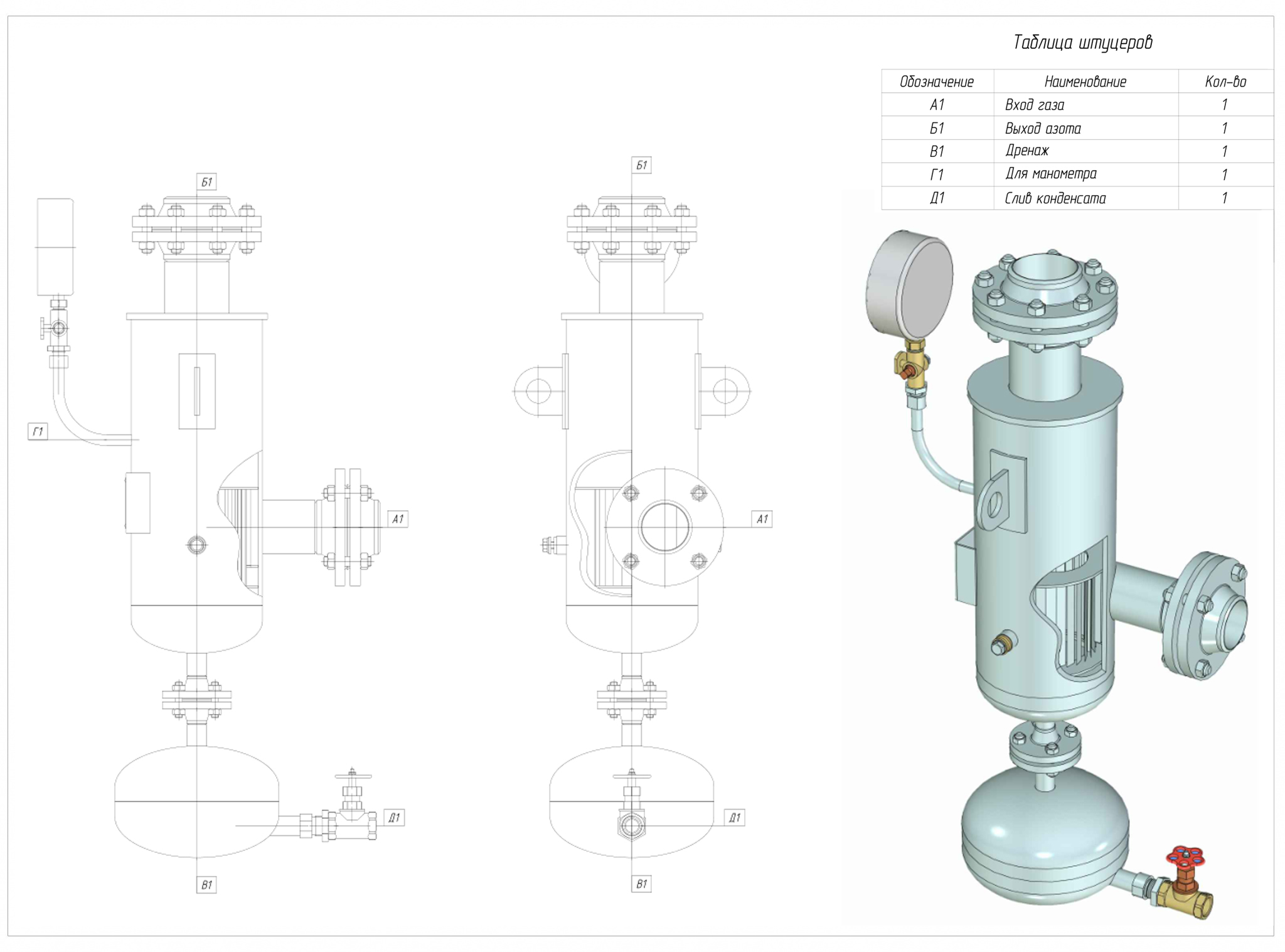

Конструктивно сепаратор ВГС состоит из двух сосудов:
-
верхний – это непосредственно сам сепаратор;
-
нижний – сборник конденсата, соединенный с сепаратором через штуцер;
Принцип работы сепаратора ВГС: сжатый воздух подводится в сепаратор через входной штуцер, расположенный в верхней части аппаратной емкости и попадает в вводное устройство, обеспечивающее тангенциальную подачу входящего потока в корпус сепаратора. В процессе прохождения через сепаратор за счет центробежных сил и «эффекта Коанда» из воздуха выделяется жидкость, которая под действием силы тяжести направляется к выходному штуцеру и попадает в конденсатосборник, откуда сливается в дренаж.
Обратившись в отдел маркетинга ООО «Химмаш» вы сможете получить расчет цены на сепараторы ВГС всех модификаций.
