Сепараторы газовые вихревые СГВ

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 110 000 руб.

Сепараторы газовые вихревые (типа СГВ, СГВ-7) предназначены для очистки газового потока и потока сжатого воздуха от механических примесей, капельной жидкости, находящейся во взвешенном состоянии и других не растворенных примесей.

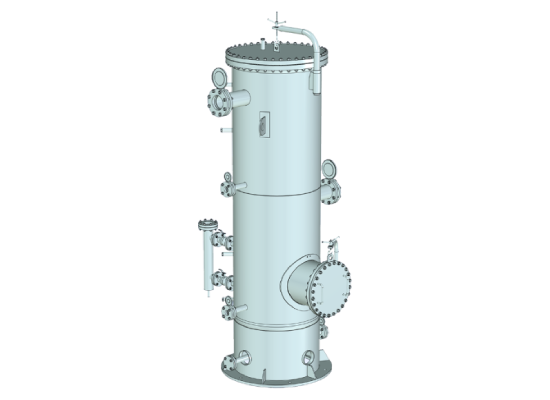

Конструкция газового сепаратора вихревого типа СЦВ, СГВ-7 состоит из вертикального корпуса, двух эллиптических днищ, патрубков входа/выхода газа, сливного патрубка для жидкости, внутренних элементов.

Внутренние элементы сепаратора предназначены для осуществления процесса отделения взвешенной влаги и механических примесей от газового потока.

При этом внутренние элементы сепаратора не содержат вращающихся частей, фильтров или других динамических или сменных элементов, требующих периодических проверок, обслуживания, ремонта или замены. Это делает конструкцию сепаратора СГВ, СГВ-7 более надежной, менее затратной в обслуживании в любых системах подготовки сжатого воздуха, а также в условиях газовых промыслов.

al75mq4lqh874nrjjbp1qlvaidslom3p.jpgСхема условного обозначения:

СГВ-7-325/63-2, где:

  • СГВ-7 – сепаратор газовый вихревой, модификация 7;

  • 325 - диаметр сепаратора, мм;

  • 63 – расчетное давление (атм.);

  • 2 - Материальное исполнение (1 - не ниже -40С; 2 - от -40 до -60С)

Вихревые сепараторы газа СГВ, СГВ-7 обладают:

- высокой эффективностью очистки;

- степенью сепарации до 99,99%;

- устойчивой работой в разных режимах;

- низкой металлоемкостью;

- небольшими габаритами и весом;

- заменяемостью внутренних сепарационных элементов.

Производственная корпорация ООО «Химмаш» производит центробежные вихревые газовые сепараторы различных габаритных размеров и широкого спектра давлений (диаметры от 89 мм до 2000 мм, рабочее давление от 0,01 МПа до 40 МПа).

Технические характеристики сепараторов газовых вихревых (СГВ)

Диаметр сепаратора, мм Высота, мм Производительность (куб.м / мин.) в зависимости от давления (МПа)
0,03 0,25 0,6 0,8 1 1,6 2,5 4 6,4 8,8 10 16
150 300 6 18 37 45 58 90 135 215 340 470 535 850
200 430 12 30 65 85 100 150 240 380 610 835 940 1500
265 500 20 55 100 140 160 270 410 650 1030 1300 1600 2550
350 750 38 100 200 270 315 515 790 1250 1980 2560 3080 4910
450 1200 64 170 280 440 545 840 1290 2040 3230 4240 5020 8000
500 1400 80 220 345 570 645 1070 1650 2600 4100 5235 6400 10200
700 1800 140 400 800 1030 1265 1950 2990 4700 7450 10270 11600 18500
1000 2600 300 820 1645 2100 2690 3990 6100 9600 15200 20950 23700 37800
1200 2900 440 1180 2370 3050 3730 5760 8800 13800 22000 30180 34200 54500
1400 3400 590 1600 3230 4140 5075 7820 11950 18850 29900 41050 46450 74050
1600 3600 780 2100 4220 5400 6630 10200 15600 24600 39000 53650 60600 96600

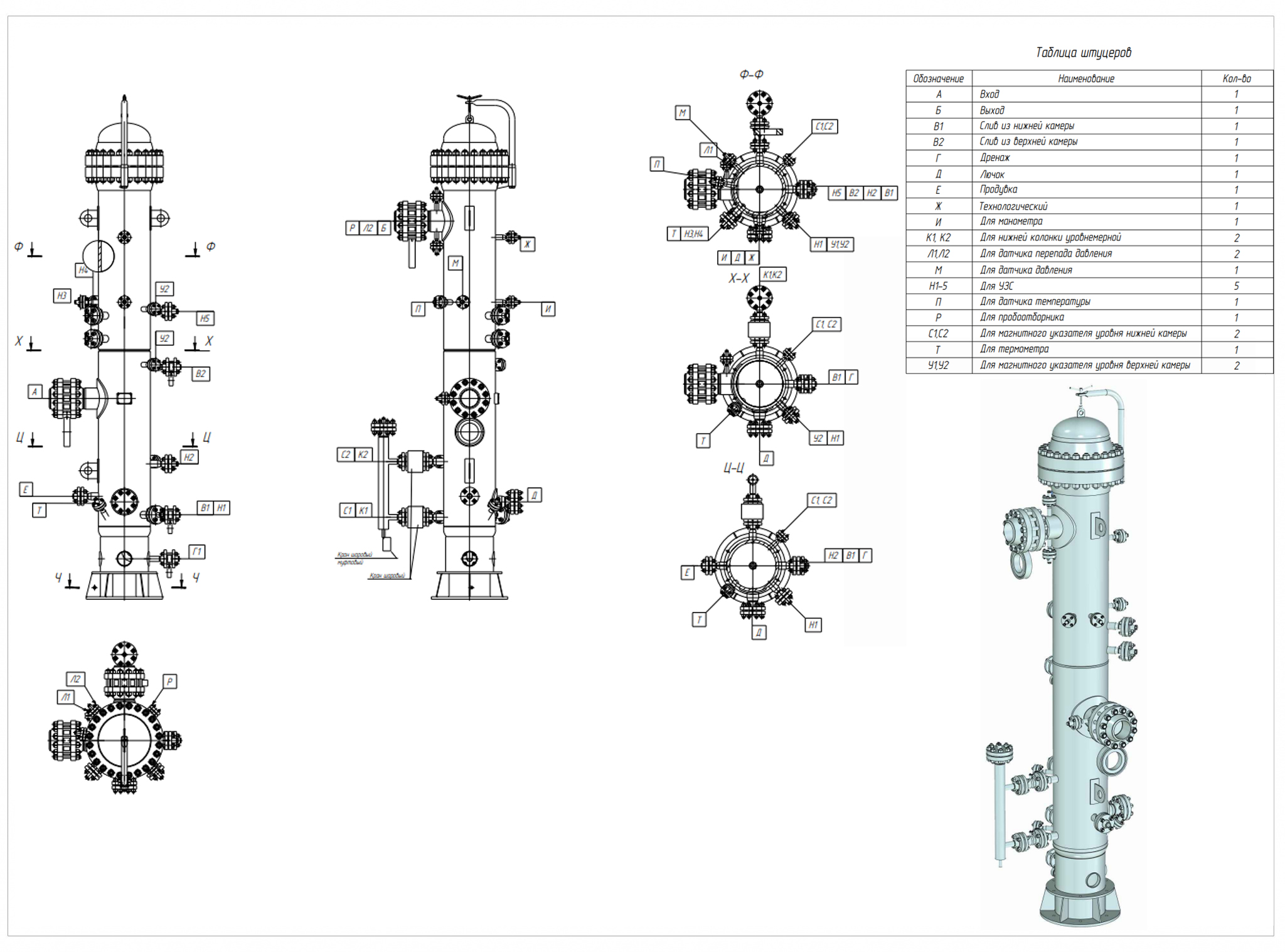

Эскиз сепаратор газовый вихревый типа 1 (СГВ)

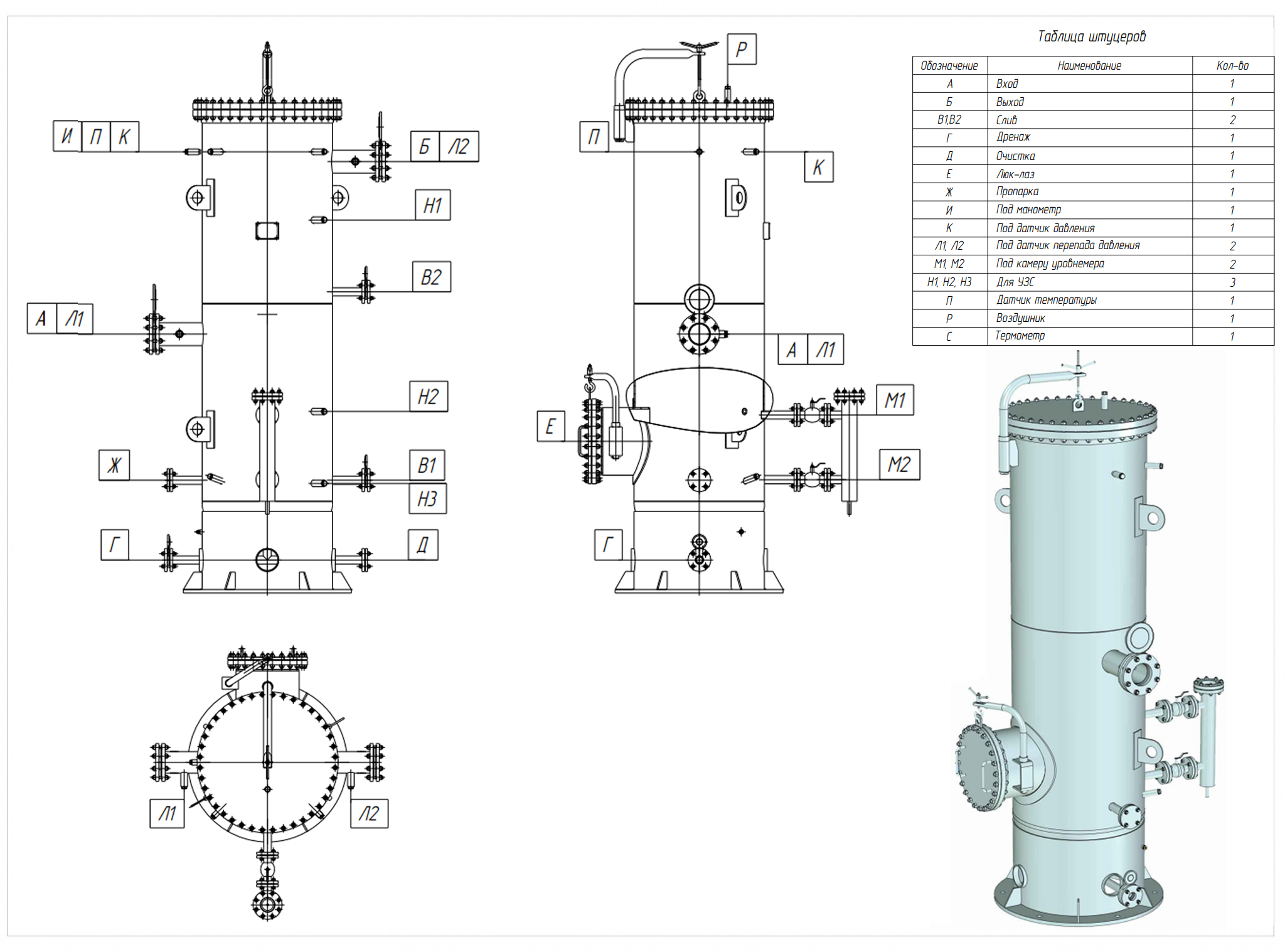

Эскиз сепаратор газовый вихревый типа 2 (СГВ)


Для заказа нашей продукции вы можете скачать опросный лист на сепараторы газовые вихревые сгв и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
