Сепаратор непрерывной продувки предназначен для разделения продувочной воды котла на пар и воду образующейся из продувочной воды паровых котлов при снижении её давления от внутрикотлового до давления в сепараторе и с целью последующего использования тепла воды и пара. Разделение происходит за счёт действия центробежных сил, обусловленных тангенциальным вводом воды в сепаратор, а также с помощью вертикальных жалюзийных (сетчатых) каплеуловителей. После этого к потребителю поступает пар высокой степени сухости.

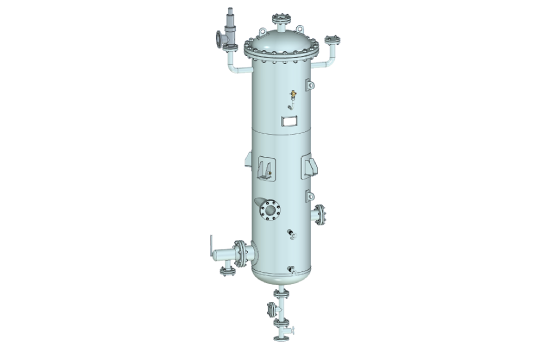

Сепаратор продувки представляет собой вертикальный цилиндрический сосуд эллиптическими днищами, подводящим патрубком и паро- и водоотводящими патрубками и поплавковым регулятором, который автоматически поддерживает уровень воды. Закрутка потока осуществляется за счет организованного подвода пароводяной смеси на внутреннюю стенку сепаратора или за счет установки специальных внутренних устройств.
СП – сепаратор продувки;
СПП – сепаратор периодической продувки;
СНП – сепаратор непрерывной продувки;

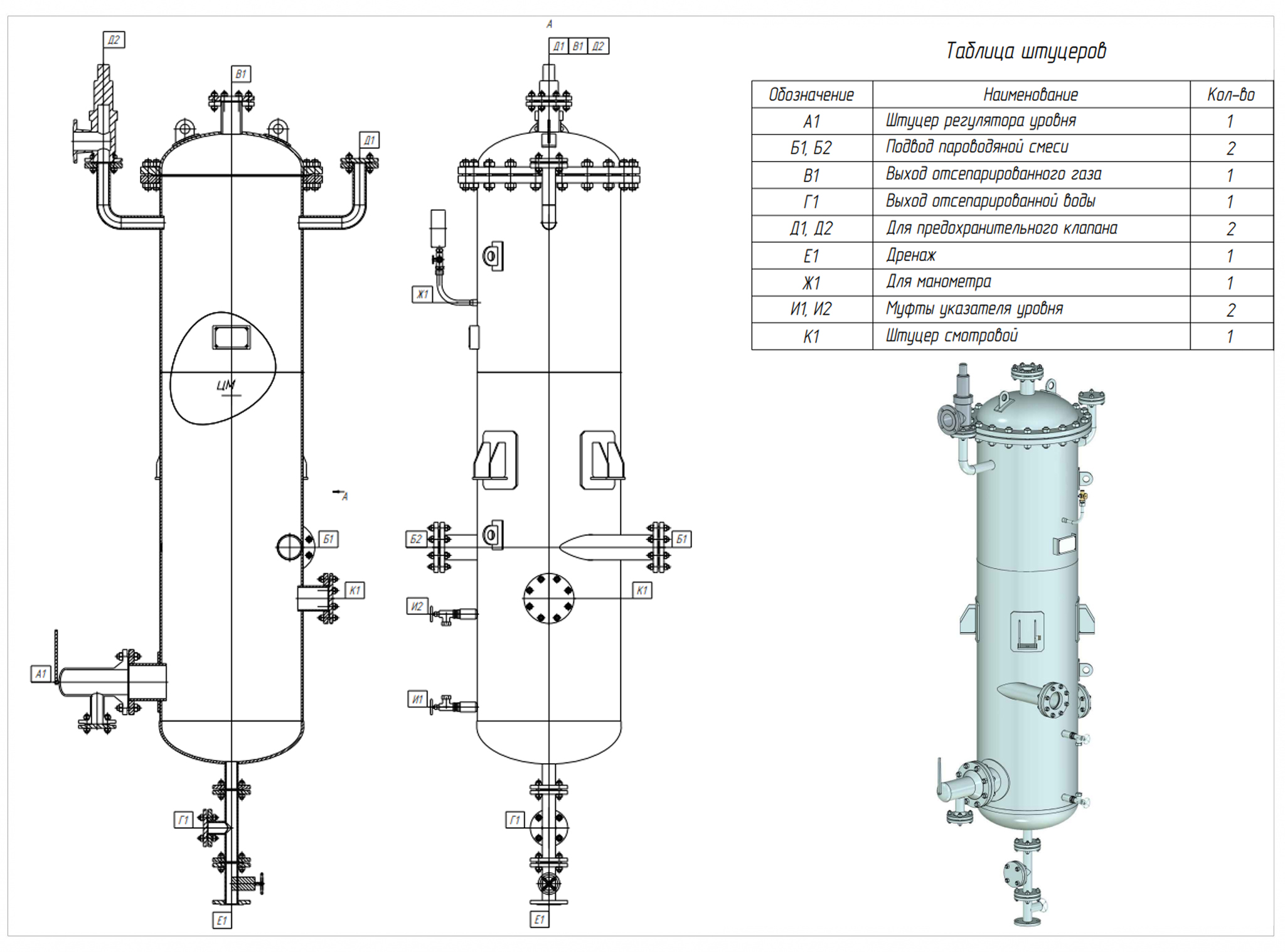

Разделение на пар и воду происходит в средней части сепаратора. Сохраняя вращательное движение, пар направляется в паровое пространство и отводится через патрубок, расположенный на верхнем днище. Вода стекает по внутренней поверхности сепаратора в нижнюю часть и отводится через патрубок. На нижнем днище предусмотрен штуцер для отвода воды из сепаратора при его отключении и для периодической очистки нижней части водяного объема от шлама и загрязнений, а также имеется регулятор уровня воды и уровнемер.
Маркировка сепараторов непрерывной и периодической продувки:
СП-0,7-0,6, где:
СП – сепаратор продувки;
0,7 – объем, м3;
0,6 – диаметр, мм;
Самые распространенные модели сепараторов продувки: СНП-0,15-0,8, СНП-0,15-1,4, СП-0,15-0,3, СП-0,28-0,45, СП-0,7-0,6, СП-1,4-0,8, СП-1,5-0,8 (СП-1,5У), СП-5,5-1,4 (СП-5,5У).
ООО «Химмаш» может изготовить и нестандартные модификации сепараторов непрерывной и периодической продувки.
