Стоимость продукции:
от 670 000 руб.

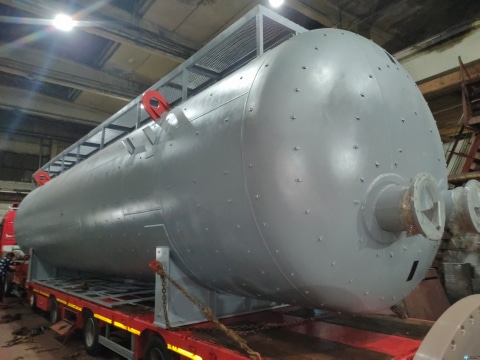

ООО «Химмаш» производит отстойники пластовой воды типа ОВ, которые используются для отстаивания пластовой воды, а также сепарации газа и улавливания нефти во время подготовки воды и нефти на нефтеперерабатывающих предприятиях и нефтепромыслах. При добыче, из пласта вместе с нефтью извлекается большое количество пластовой воды, которая для дальнейшего использования должна быть очищена от содержащейся нефти. Для этой цели и используют отстойники пластовой воды ОВ.

Отстойники ОВ функционируют по следующему принципу: капли воды очищаются от твердых взвешенных частиц и примеси нефти в процессе прохождения сквозь гидрофобный фильтр, представленный слоем нефти требуемой толщины. Этот слой располагается в отстойнике на поверхности воды. Всплывшая нефть удаляется из отстойника через специальный сборный коллектор в верхней части аппарата. Вода, освобожденная от оставшихся капелек нефти и больших частиц механических примесей сквозь коллектор в нижней части убирается из отстойника.

Во время эксплуатации отстойники ОВ должны быть заполнены жидкостью. В зависимости от требований к приготовлению воды, для закачивания в систему ППД отстойник ОВ может комплектоваться некоторыми внутренними устройствами: перегородки, коалесцеры, распределительное устройство и т.д.

Отстойники ОВ эксплуатируются в макроклиматических регионах в условиях умеренного и холодного климата с температурой воздуха от -60 до +100 градусов.

Пример условного обозначения.ОВ.jpg

Отстойник воды ОВ 50.1-2(1)-Т-И, где:

  • ОВ – отстойник воды;
  • 50 – объем, м³;
  • 1,0 – давление расчетное, МПа;
  • 2(1) – исполнение по материалу;
  • Т – термообработка;
  • И – детали для крепления теплоизоляции.

Конструкторский отдел ООО «Химмаш» может спроектировать отстойник пластовой воды ОВ в зависимости от технических потребностей заказчика. Как правило, заказывают следующие типы отстойников воды: ОВ-25, ОВ-50, ОВ-90, ОВ-100, ОВ-200.

Технические характеристики ОВ

Марка Объем, куб.м. Условное давление, Мпа (кгс/см2) Диаметр, мм Длина, мм Производи-тельность, куб.м./сут. Толщина корпуса/ днищ, мм Масса, кг
ОВ-25 25 1,0 (10) 2000 9240 1200 10/10 8300
ОВ-32 32 2400 7360 2000 10/10 9700
ОВ-50 50 2400 12500 2500 10/10 13800
ОВ-90 90 3000 13700 5000 12/12 22000
ОВ-100 100 3000 14600 5500 12/12 24000
ОВ-200 200 3400 23170 10000 14/14 43000

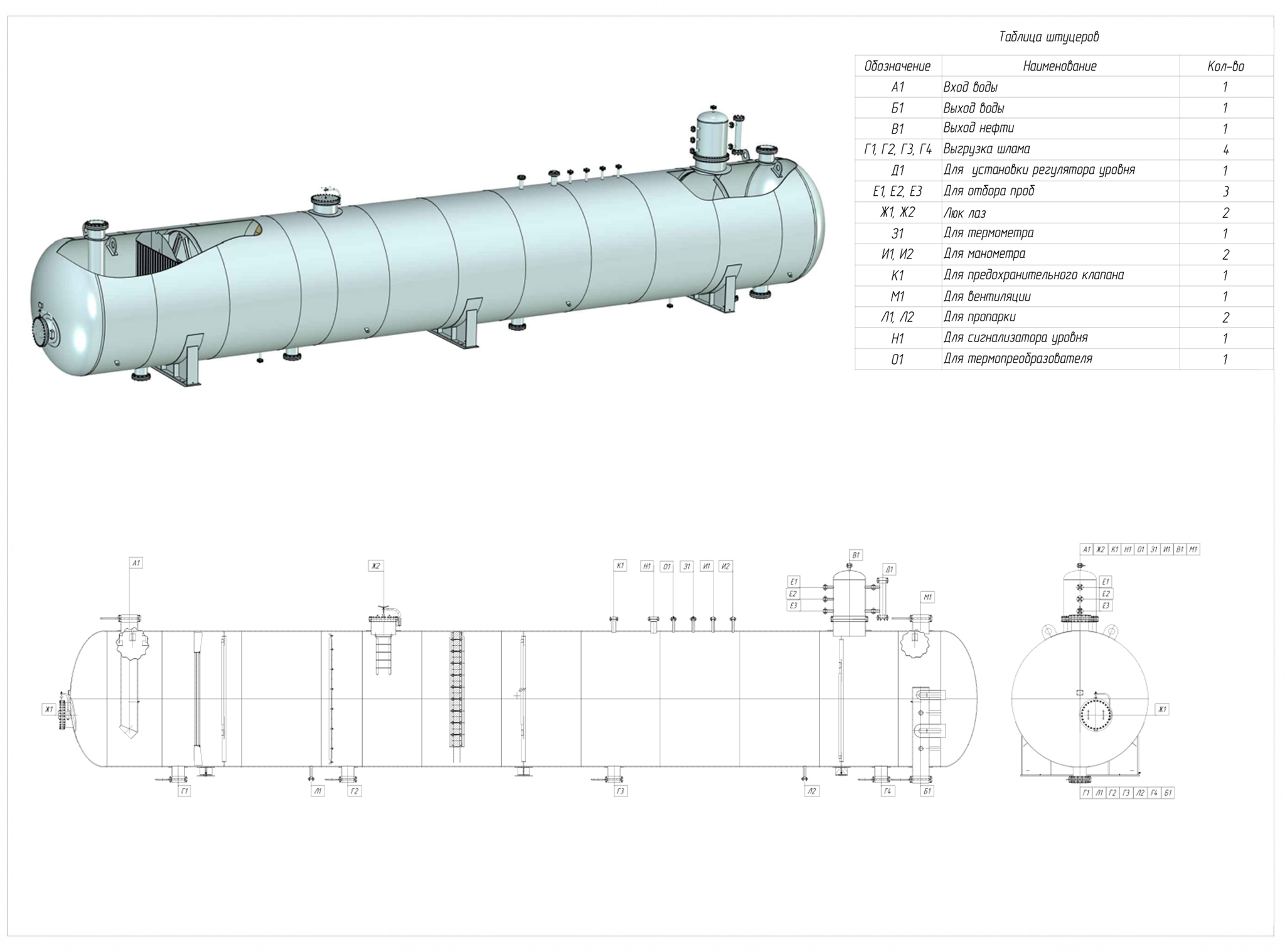

Эскиз ОВ


Для заказа нашей продукции вы можете скачать опросный лист на отстойник ов и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
