ООО «Химмаш» производит отстойники ОГ, они необходимы для глубокой очистки нефти, также для ее обессоливания на нефтегазодобывающих предприятиях.

Рабочая среда оборудования – нефть и пластовая вода. Отстойники ОГ, которые предназначены для рабочей среды с содержанием сероводорода, комплектуются внутренними устройствами, изготовленными из нержавеющей стали. Для того, чтобы избежать коррозии, предусмотрена термообработка, внутреннее антикоррозионное покрытие или применение специальных сталей, стойких к сероводороду (20ЮЧ и другие).

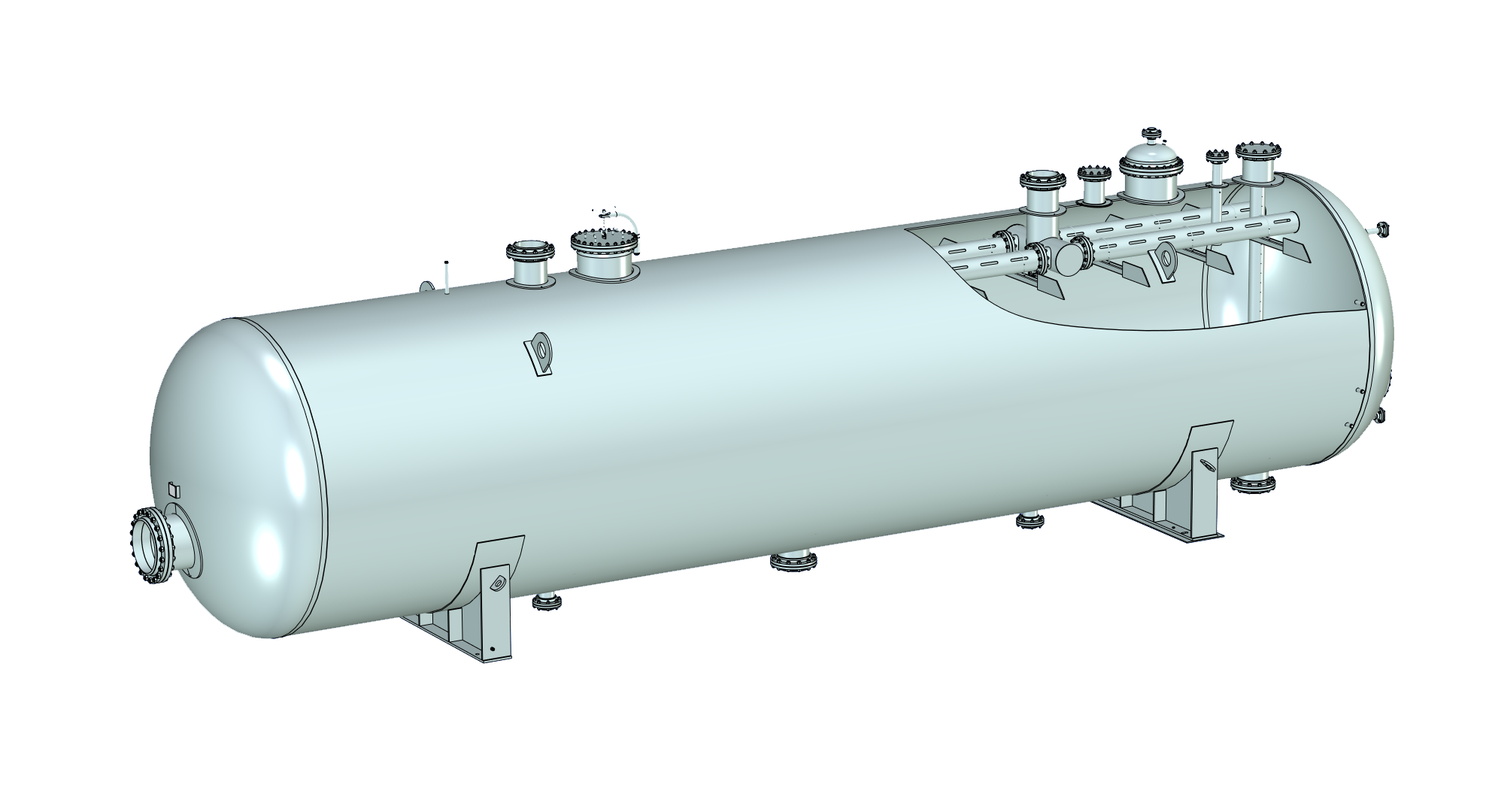

Принцип работы отстойника ОГ заключается в гравитационном отстое и в эффекте промывки эмульсии. Дело в том, что у нефти и пластовой воды различная удельная масса. Благодаря этому и происходит разделение данных жидкостей, которые находятся в одной емкости. Через входное отверстие эмульсия поступает в горизонтально расположенный резервуар. vzpcww440gbwx7e4vtsvmmqr1t8nef9s.jpgОна перемещается в перфорированные коллекторы, которые находятся в нижней части устройства. Эмульсия просачивается через специальные отверстия тонкими струями. Она попадает под пластовую воду. Капли воды, которые находятся в эмульсии, вступают в контакт с пластовой водой, которая находилась в емкости. При контакте они уплотняются и оседают внизу отстойника. Удельная масса нефти ниже, чем у воды, соответственно, она остается в верхней части отстойника и выводится наружу.

Рабочее давление в отстойниках ОГ, как правило, составляет от 0,6 до 4 МПа. Основные типы отстойников, которые часто применяются: ОГ-25П, ОГ-50П, ОГ-100П, ОГ-200П.

Отстойники ОГ находят свое применение в нефтяной промышленности. На нефтегазодобывающих предприятиях данное оборудование незаменимо для глубокой очистки нефти.

Характеристики ОГ-25П ОГ-50П ОГ-100П ОГ-200П
Вместимость, куб.м. 25 50 100 200
Давление рабочее 0,8 МПа
Давление расчетное 1 МПа
Внутренний диаметр, мм 2000 2400 3000 3400
Длина, мм 5900 12900 14000 22000
Ширина, мм 2400 2900 3600 3900
Высота (при транспортировке), мм 2500 3000 3700 4100
Толщина корпуса, мм 8 10 14 16
Толщина днищ, мм 10 12 16 16
Масса, кг 8400 12900 23100 45700

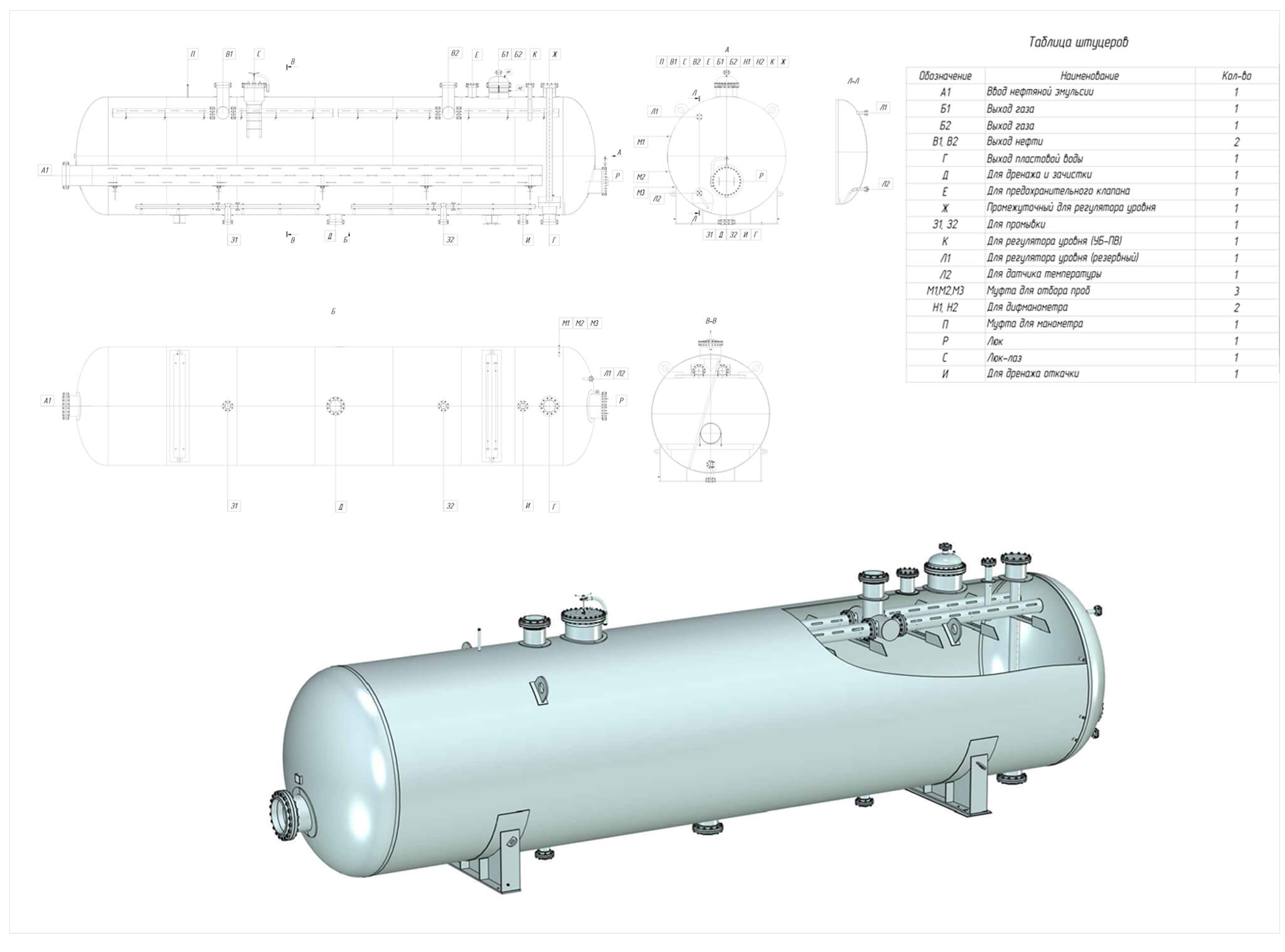

Эскиз отстойники ОГ


Для заказа нашей продукции вы можете скачать опросный лист на отстойник ог и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
