Отстойник ОН

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 720 000 руб.

Отстойники нефти применяются для ее дегидратации и дегазации нефти, так как в нефтяной эмульсии может оставаться газ. Отстойники эксплуатируется в температурном диапазоне от –60С и до +100С и при давлении от 1,0 до 2,5 МПа. Такое оборудование разработано для использования в макроклиматических районах и в местностях с сейсмической активностью до 8 баллов по шкале Рихтера.

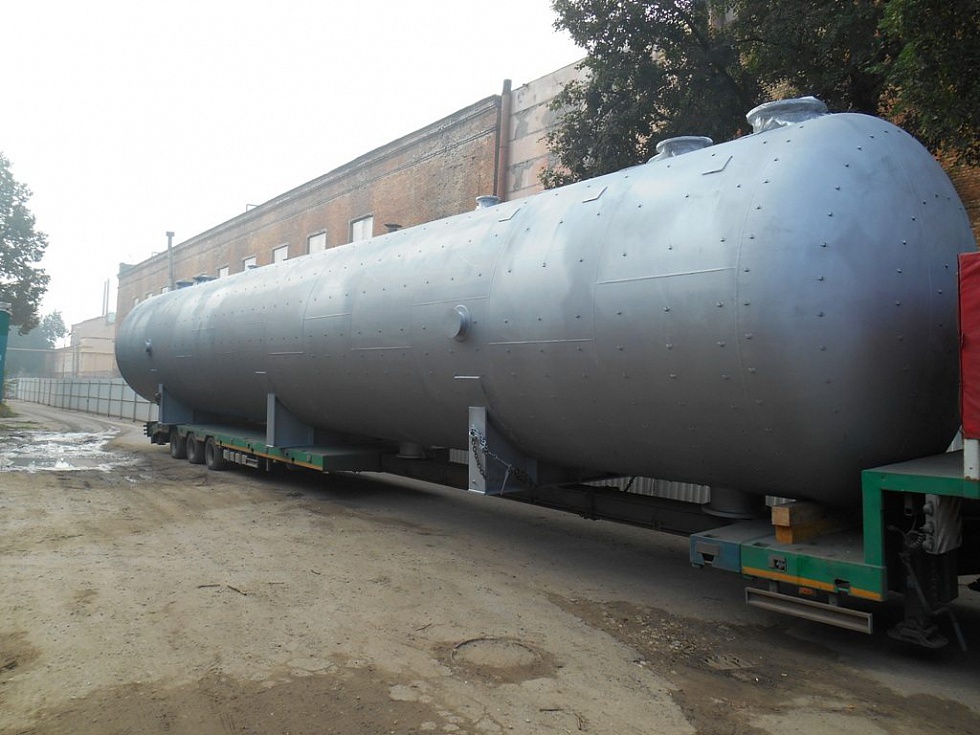

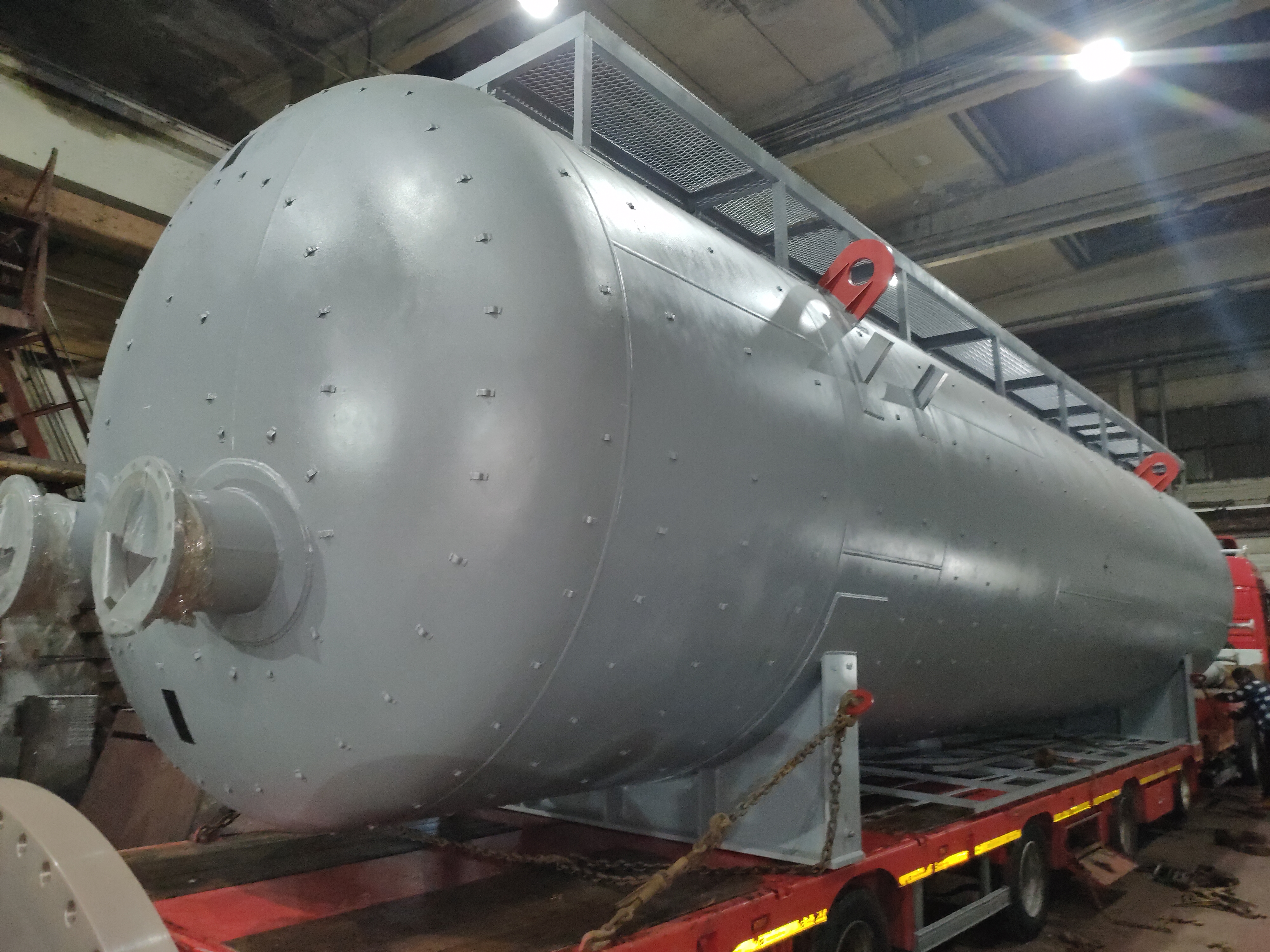

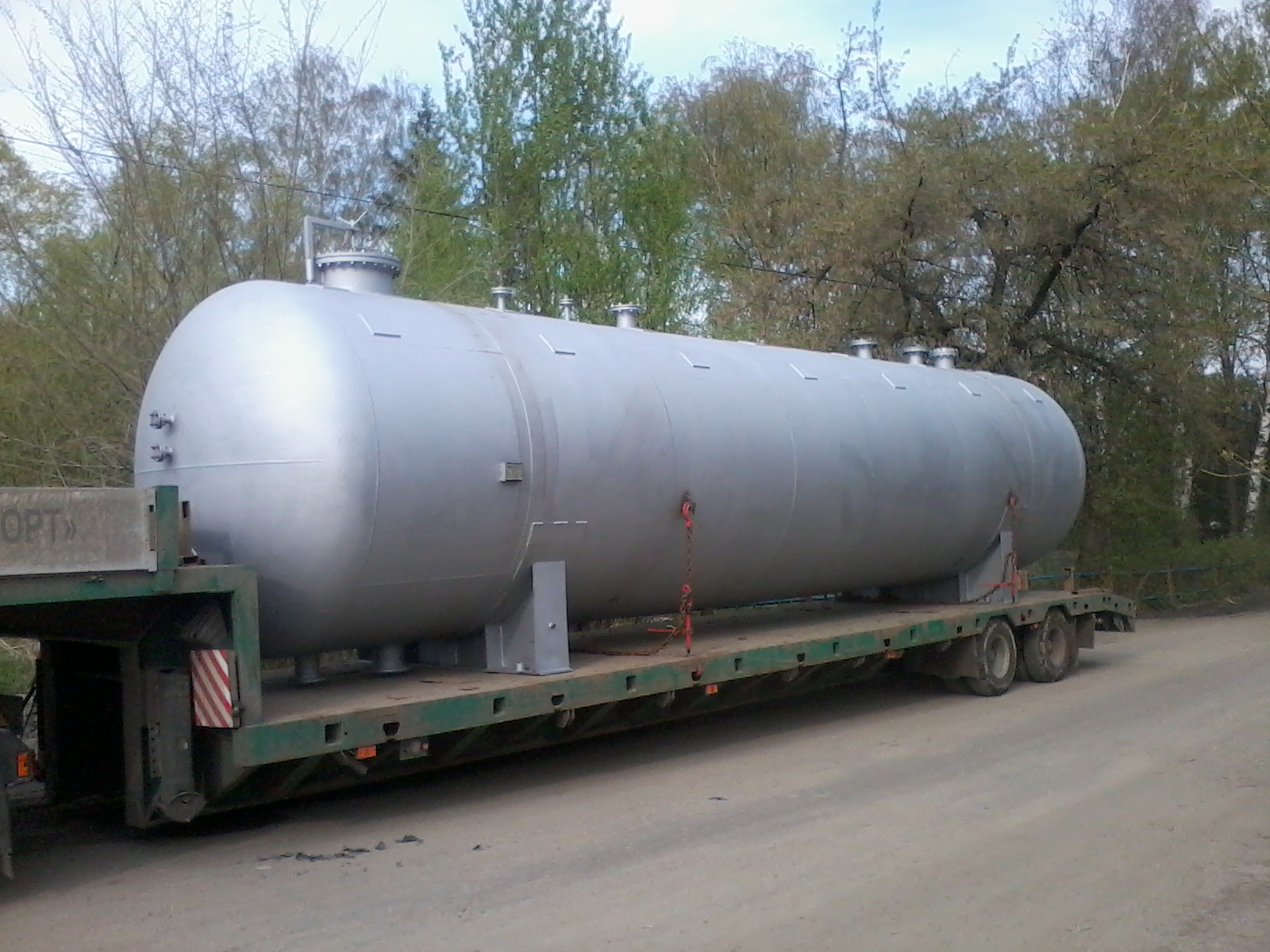

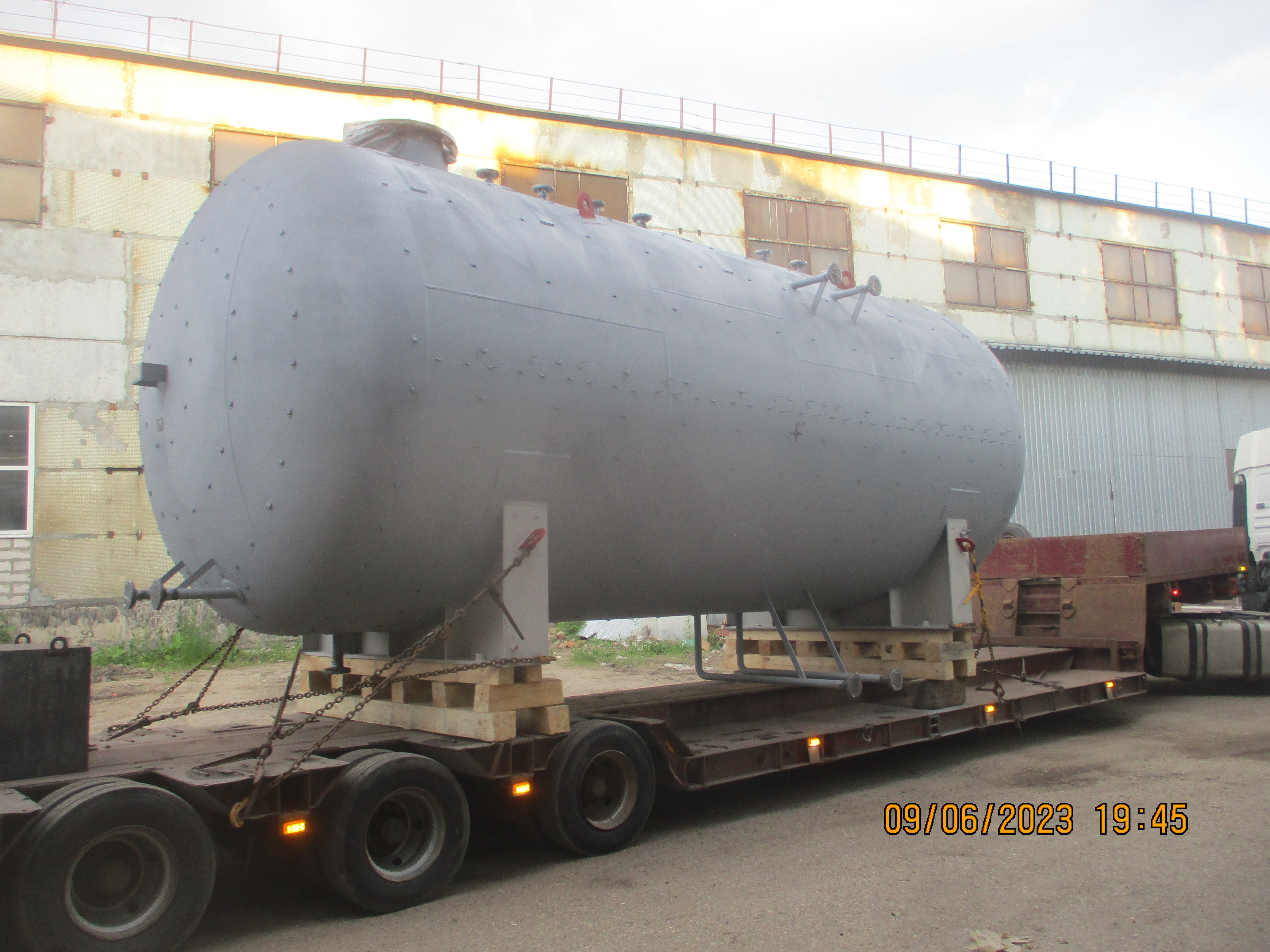

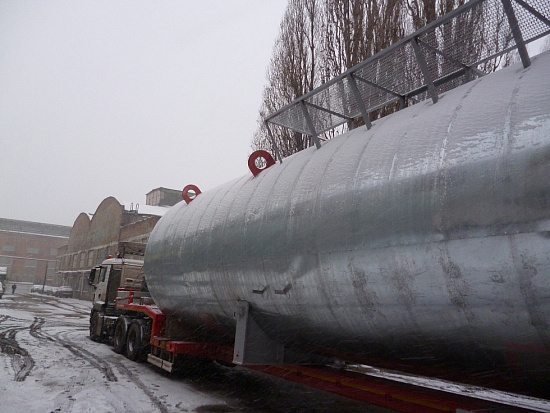

Отстойник ОН представляет собой сосуд цилиндрической формы, устанавливаемый на две седловые опоры и оборудуемый специальными штуцерами. ООО «Химмаш» оснащается аппараты пропарочными и дренажными системами, входным узлом распределения нефтяной эмульсии, встроенной замерной колонкой для датчика, измеряющего межфазный уровень «нефть-вода», перегородками из просечно-вытяжного листа и коалесцирующим устройством, необходимым для совершенствования процесса обезвоживания нефти. Внутренние детали могут изготавливаться из нержавеющей стали, так как отстойник нефти ОН рассчитан на работу со средами высокой коррозионности и с содержанием сероводорода. Для обеспечения эффективной защиты от коррозии отстойники ОН проходят современную термообработку и на них наносится стойкое антикоррозионное покрытие.

ip5a6uglnu85vssat2k9zg39ysf3fl1r.jpgРазличают горизонтальные и вертикальные отстойники ОН. Для работы с нефтью более распространены первые. По режиму работы устройства подразделяются на три вида:

  • непрерывные;

  • полунеприрывные;

  • контактные (периодические).

Отстойники ОН характеризуются широкой сферой применения, охватывающей нефтегазовую, нефтеперерабатывающую, нефтехимическую, химическую, газоперерабатывающую и металлургическую промышленности.

Принцип работы отстойника типа ОН простой: поток эмульсии проникает сквозь распределительное устройство и входной штуцер и перемещается по аппарату вертикально. Нефть, предварительно обезвоженная, убирается из устройства посредством штуцера выхода. Вода уходит из аппарата через штуцер устранения жидкости. Процедура сброса воды происходит по сигналу датчика сквозь регулирующий клапан. Благодаря большому времени пребывания и формированию условий вторичного перемешивания в отстойнике жидкости достигается довольно полное отделение нефти и воды.

Наиболее распространёнными моделями считаются: ОН-12,5-1,6; ОН-25-1,6; ОН-50-1,0; ОН-80-1,0; ОН-100-2,5; ОН-150-1,0; ОН-200-1,0.

Технические характеристики ОН

Маркировка Объем, куб.м. Расчетное давление, МПа Диаметр, мм Длина, мм Производительность, м3/сут.
ОН-12,5 12,5 1,0 / 1,6 / 2,5 2 000 4000 500 - 900
ОН-25 25 2 000 10100 1200 - 1700
ОН-50 50 2 400 12900 2500 - 3500
ОН-100 100 3 000 13800 5000 - 7000
ОН-150 150 3 200 18700 7000 - 10000
ОН-200 200 3 400 23400 10000 - 14000

Эскиз ОН


Для заказа нашей продукции вы можете скачать опросный лист на отстойник он и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
