Отстойник ОГН-П

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 620 000 руб.

ООО «Химмаш» изготавливает отстойники типа ОГН-П, предназначенные для очистки пластовых сточных вод. Данное оборудование также называют отстойником нефти с горизонтальными перегородками. Он нужен для разделения водонефтяной эмульсии на нефть и воду, которая затем сбрасывается из системы.

Принцип работы аппарата основан на том, что на границе раздела фаз движение капель воды замедляется. Это позволяет им слиться в общую фазу. Так создается слой воды, который отделен от нефтяной эмульсии.

Отстойники ОГН-П по действию разделяются на оборудование непрерывного и периодического действия. В первом случае водонефтяная эмульсия поступает непрерывно, в том же режиме осуществляется и слив пластовых вод.

Второй тип: эмульсия загружается в емкость и остается в ней на время, необходимое для отстаивания. Очищенная нефть удаляется через штуцер с соблюдением изменения уровня нефти в пределах минимального и максимального значений.

Для контроля уровня нефти в отсеке размещается уровнемер. Газ из отстойника удаляется через соответствующий штуцер, на котором при необходимости устанавливается регулятор давления газа.

Отстойники ОГН-П применяются в различных областях промышленности. Основным направлением остается добыча нефти, подготовка и переработке нефти и воды на нефтепромыслах и нефтеперерабатывающих предприятиях.

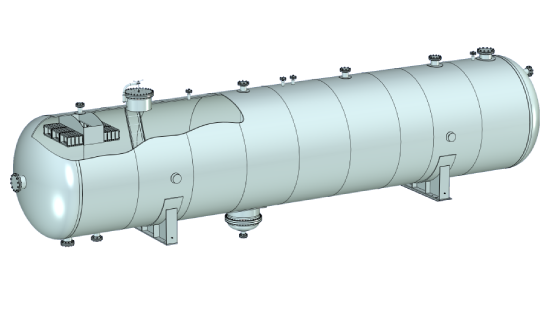

4wbtdjc73ff4kuvsxkgixjj0ytlshgy8.jpgПример условного обозначения:

Отстойник нефти ОГН-П-50-1,6-2-И, где:

  • ОГН - Отстойник нефти горизонтальный;

  • П - с перегородками;

  • 50 – объем, м3;

  • 1,6 - условное давление, МПа;

  • 2 - материальное исполнение;

  • И - с деталями для крепления теплоизоляции;

Самые популярные модификации отстойников с перегородками: ОГН-П-25-1,0-2; ОГН-П-50-2,5-2; ОГН-П-100-1,6-2; ОГН-П-200-1,0-2; ОГН-П-200-1,6-2. ООО «Химмаш» может подобрать и изготовить любые другие, нестандартные модели отстойников.

Технические характеристики ОГН-П

Марка Объем, куб.м. Условное давление, Мпа (кгс/см2) Диаметр, мм Длина, мм Высота, мм Производи-тельность, куб.м./сут. Толщина корпуса/ днищ, мм Масса, кг
ОГН-П-25 25 1,0 (10) 2 000 6285 2840
10/10 5700
1,6 (16) 6290 2850 2000 12/12 6500
2,5 (25) 6340 2855
18/18 8900
ОГН-П-50 50 1,0 (10) 2 400 11485 2840
10/10 9500
1,6 (16) 11490 2850 4000 14/14 11850
2,5 (25) 11540 2855
20/20 16100
ОГН-П-100 100 1,0 (10) 3 000 14385 3450
12/12 16300
1,6 (16) 14395 3455 7500 16/18 20800
2,5 (25) 14485 3470
25/25 30700
ОГН-П-200 200 1,0 (10) 3 400 22090 3850 15000 12/14 30400
1,6 (16) 18/18 41200

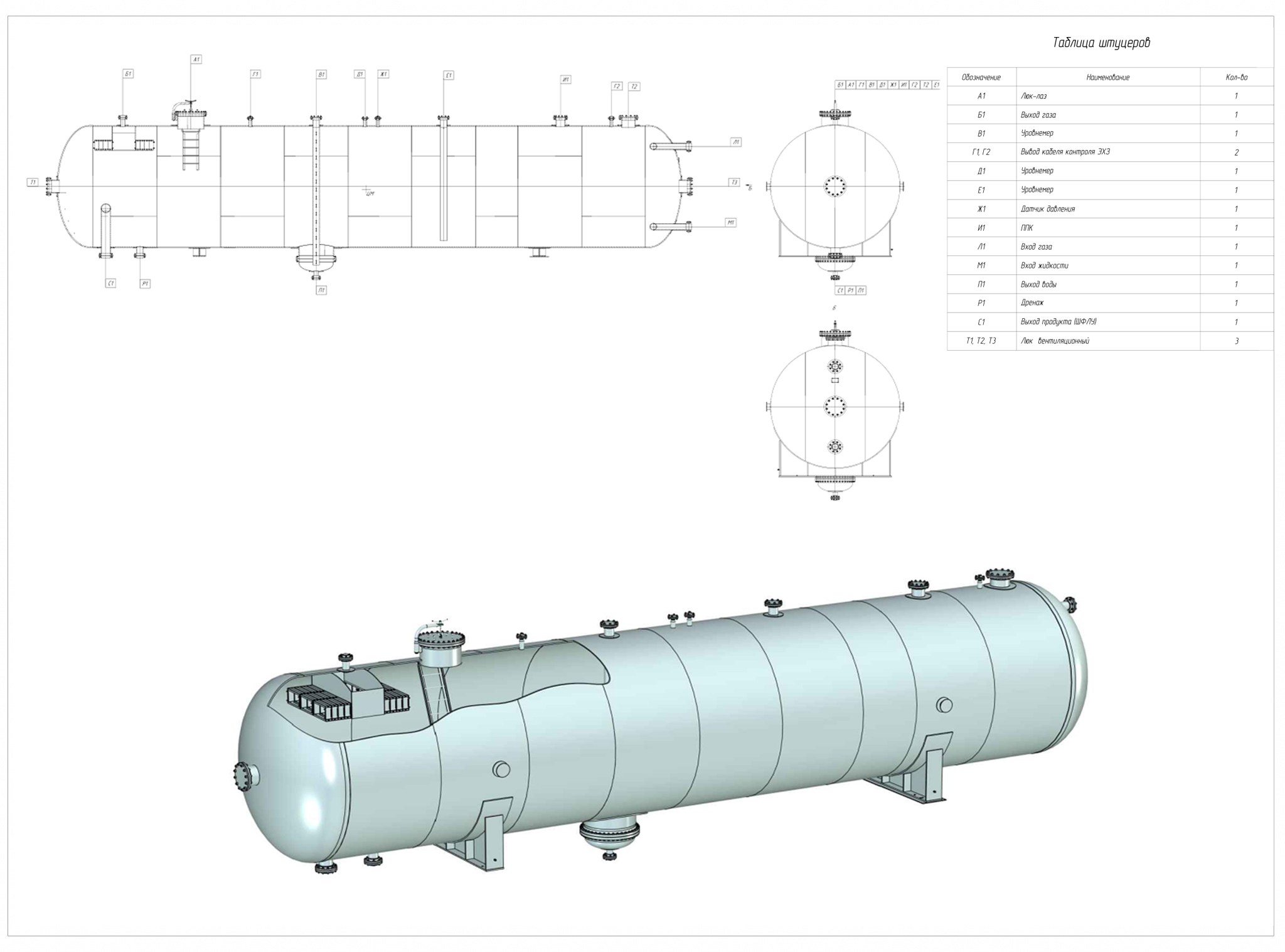

Эскиз ОГН-П


Для заказа нашей продукции вы можете скачать опросный лист на отстойник огн-п и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
