Сепараторы нефтегазовые трехфазные (ТФС) предназначены для дегазации и частичного обезвоживания нефти (до 5-20%) перед ее отправлением к установке товарной подготовки. Аналогичную работу ТФС выполняет и с другим компонентом, входящим в состав нефтегазовой смеси – газом.
Основными функциями трехфазных сепараторов являются:
-
разделение газожидкостного потока;
-
глубинная очистка добываемого, перерабатываемого товарного или транспортируемого, попутного или природного нефтяного газа от газового конденсата, частиц нефти, капельной влаги (также аэрозольной и мелкодисперсной), различных механических примесей;
-
разделение жидкостной фракции исходя из плотности на тяжелую (вода) и легкую (нефть, газоконденсат);
-
сброс свободной пластовой воды.
Трехфазные сепараторы оснащаются манометром и ответными фланцами. В аппарате предусмотрена автоматика слива, которая снабжена датчиками нижнего и верхнего уровней жидкости и электромагнитным сливным клапаном. В качестве дополнительной комплектации к технике могут идти предохранительный клапан, датчики температуры, обогрев, утепление и др.

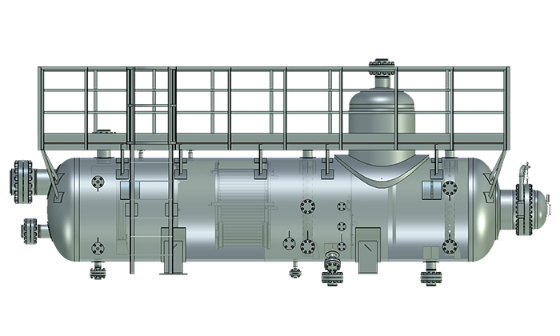

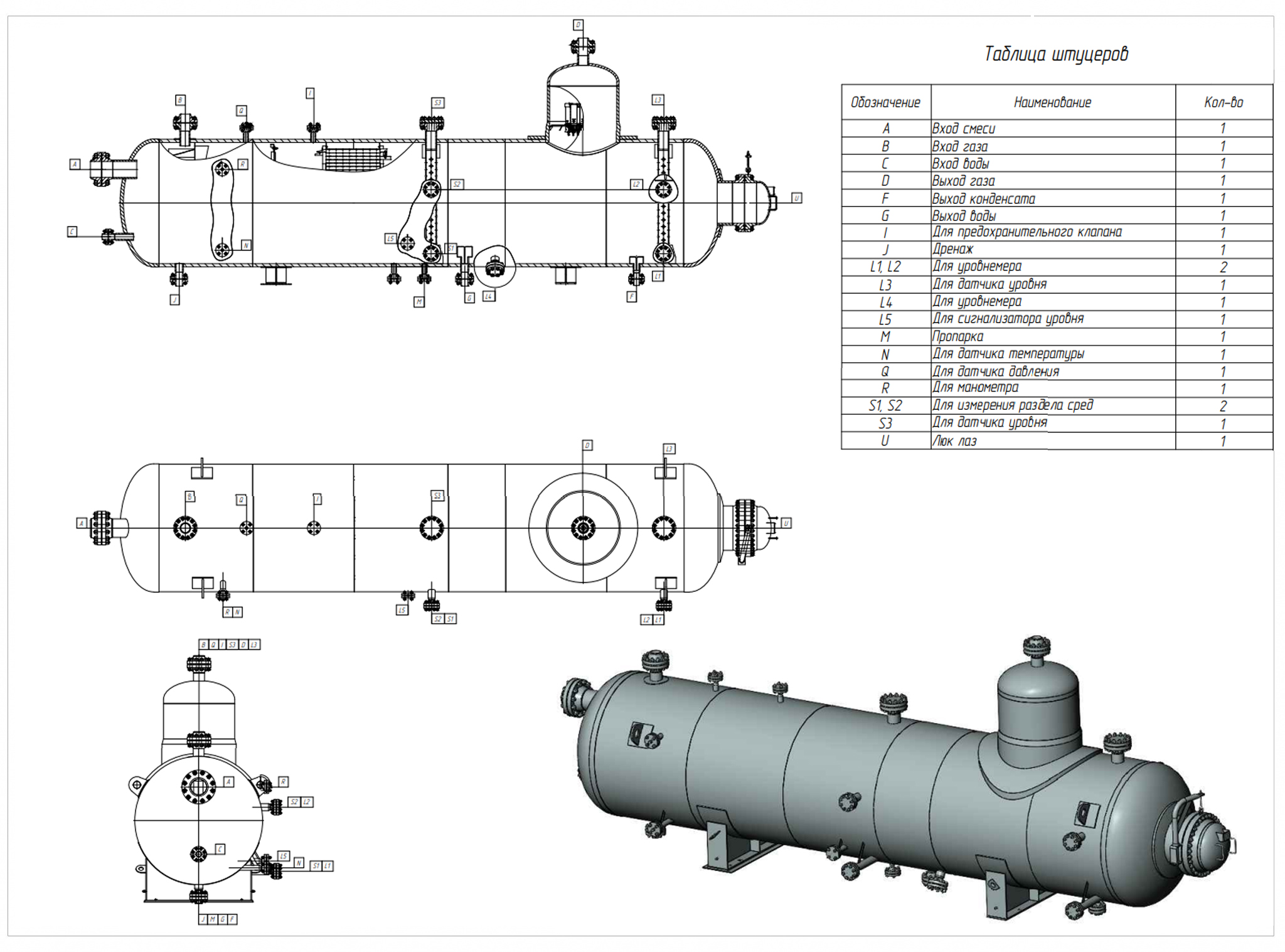

Емкость разделена на два отсека: отстойный и сепарационный. Сообщение между ними организовано через каплеобразователь. Корпус сепаратора оборудован дырчатым распределителем эмульсии (в трехфазный агрегат нефть поступает именно в виде эмульсии) и дырчатым сборником нефти. Устройства обеспечивают равномерное распределение стойкой эмульсии по сечению сепаратора и сбор нефти. На выходе из ТФС остаточная капельная влага составляет 0,1 мг/м. Что касается характеристик по производительности или степени очистки нефти и газа, то ООО «Химмаш» может рассчитать и изготовить ТФС с необходимой для заказчика производительностью и степенью очистки.
Конструкция трехфазных сепараторов, разработанная конструкторско-технологическим отделом ООО «Химмаш», позволяет успешно разделять входящую среду, добываемую из месторождений, на три компонента: нефть, газ и воду. Благодаря этому ТФС успешно применяют в нефтедобывающей и газовой промышленности. Также их используют для обводненных скважин в разделении воды и извлекаемых товарных продуктов.
