Стоимость продукции:
от 800 000 руб.
Основные типоразмеры:

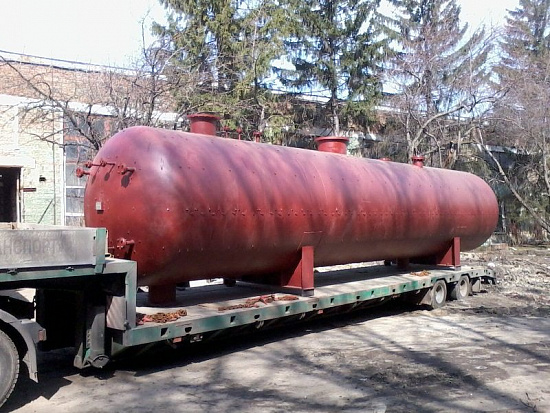

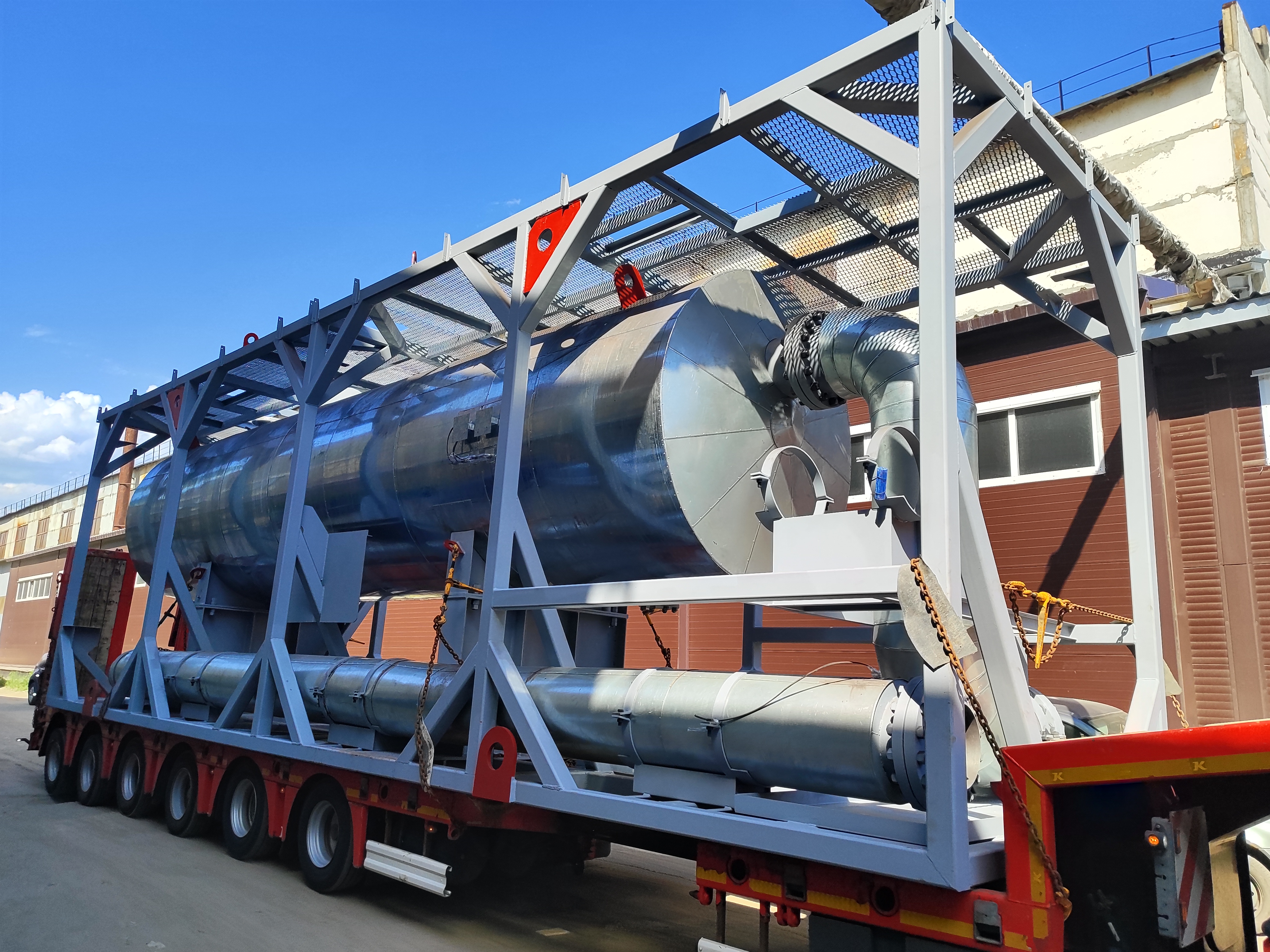

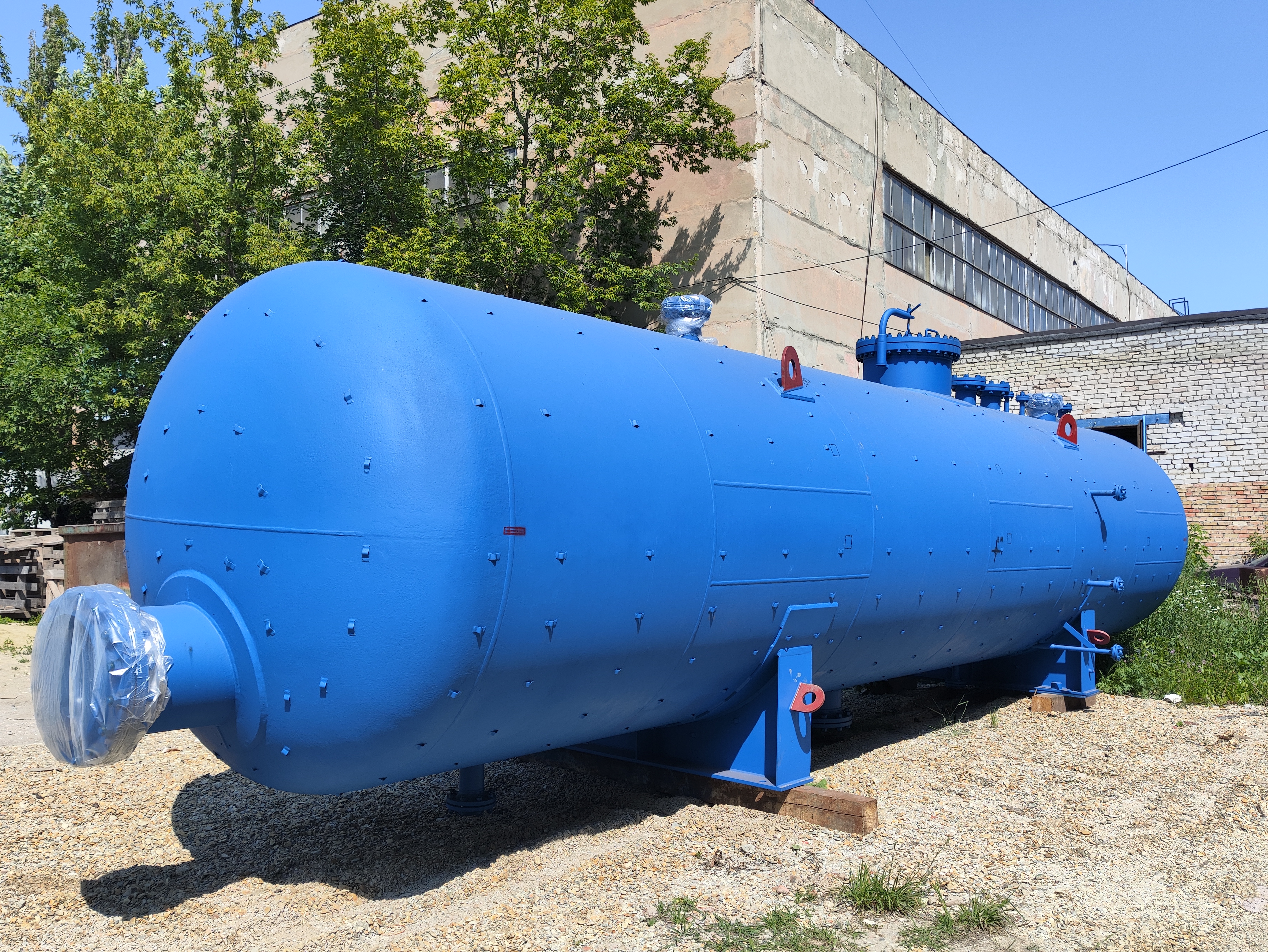

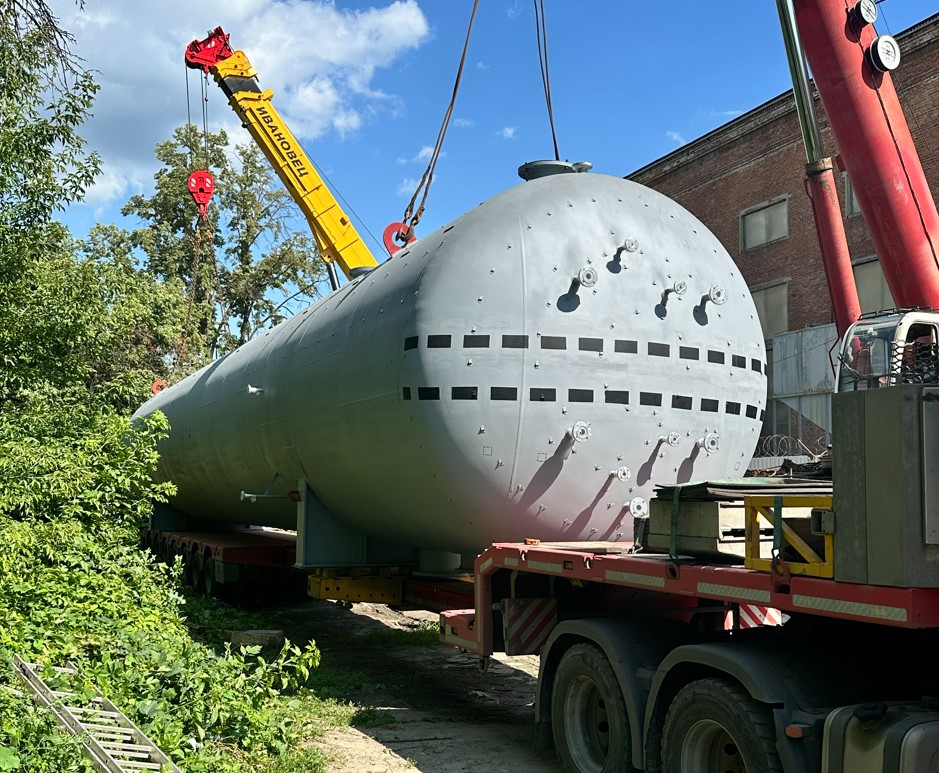

Сепараторы нефтегазовые со сбросом воды НГСВ, НГСВМ-А — емкостное оборудование, которое используется для разделения продукции скважин на нефть, газ и воду. Нефтегазосепараторы со сбросом воды представляют собой горизонтальный аппарат с рабочим давлением от 0,6 до 25 МПа, объёмом от 25 до 200 м3, диаметрами от 2000 до 3400 мм. НГСВ служат в качестве технологического оборудования центральных пунктов сбора и подготовки нефти, газа и воды.

v1z7qwygmsjuobww8axvqg12svaqy3lp.jpgОсновные типы сепараторов со сбросом воды:

  • Тип I — для применения в компоновке с депульсаторами по ГП 868.01.000 ВО (при наличии пульсации потока) без пеногасящей насадки;

  • Тип I-П — для применения в компоновке с депульсаторами по ГП 868.01.000 ВО с пеногасящей насадкой;

  • Тип II — для применения без депульсаторов, без пеногасящей насадки;

  • Тип II-П — для применения без депульсаторов с пеногасящей насадкой.

Сепаратор НГСВ представляет собой горизонтальную цилиндрическую ёмкость, снабженную технологическими штуцерами, перегородками из просечно-вытяжных листов, пеногасящей насадкой из секций Л-образных пластин, переливной перегородкой и струйными каплеотбойниками для очистки газа. Газожидкостная смесь вводится в сепаратор через штуцер, оборудованный устройством приёма газожидкостной смеси циклонного типа, в котором происходит выделение свободного газа. 1a087119a5d8292c9c87bbc1c1623b31.jpgОтделившийся газ собирается в верхней части аппарата, проходит устройство улавливания капельной жидкости и выводится через штуцер выхода газа.

Жидкость, проходя устройство в распределении и гидродинамической коалесценции, равномерно распределяется по всему сечению аппарата и вследствие разности удельного веса разделяется на нефть и воду. Отделившаяся вода скапливается в нижней части оборудования, откуда сбрасывается через штуцер выхода воды. Уровень раздела фаз определяется с помощью уровнемера и поддерживается с помощью регулирующего клапана путём изменения количества сбрасываемой воды. Общий уровень жидкости в аппарате поддерживается переливной перегородкой. Нефть поступает через перегородку, скапливается в нижней части камеры сбора нефти, откуда попадает на приём насоса. Уровень нефти в камере определяется с помощью уровнемера и автоматически поддерживается в заданном интервале с помощью регулирующего клапана, установленного после узла учета нефти.

Как сосуд, работающий под давлением, сепаратор оборудуется контрольно-измерительными приборами, запорной и предохранительной арматурой.

ООО «Химмаш» может спроектировать и изготовить нефтегазовые сепараторы со сбросом воды НГСВ не только типовых конструкций (от 25 до 200м3), но и нестандартные варианты (как по объему, так и по давлению) по техническому заданию заказчика.

Технические характеристики нефтегазосепараторов со сбросом воды НГСВ

Обозначение Давление,
МПа
Тип Масса,
кг
Производительность Объем,
м3
по нефтеводяной
смеси, м3
по газу, м3
НГСВ 2000 0,6 I 6600 от 26 до 70 6190 25
I П 7475
II 6485
II П 7360
1 I 7655 8500
I П 8550
II 7540
II П 8435
1,6 I 8715 12500
I П 9590
II 8600
II П 9475
2,5 I 12010 18500
I П 12885
II 11870
I П 12745
4 I 15090 27400
I П 15200
II 14980
II П 15090
НГСВ 2400 0,6 I 9060 от 52 до 140 12380 50
I П 10280
II 8870
II П 10690
1 I 10640 17100
I П 11860
II 10450
II П 11670
1,6 I 13840 25000
I П 15060
II 13650
II П 14870
2,5 I 19080 37000
I П 20300
II 18695
II П 19915
4 I 28055 54900
I П 29275
II 27695
II П 28915
НГСВ 3000 0,6 I 17100 от 105 до 280 24700 100
I П 20130
II 16900
II П 19930
1 I 19260 34100
I П 22290
II 19060
II П 22090
1,6 I 26100 49800
I П 29130
II 25900
II П 28930
2,5 I 34480 73900
I П 37510
II 34160
II П 37190
4 I 51645 109200
I П 54675
II 53125
II П 54335
НГСВ 3400 0,6 I 31550 от 210 до 560 37050 200
I П 35400
II 31170
II П 35020
1 I 35750 51300
I П 39600
II 35370
II П 39220
1,6 I 48350 75000
I П 52200
II 47970
II П 51820
Массовая концентрация жидкости в очищенном газе – не более 0,1 г/м3.
Массовая концентрация нефти в воде на выходе – не более 1000 г/м3.
Массовая концентрация воды в нефти на выходе – не более 86000 г/м3.

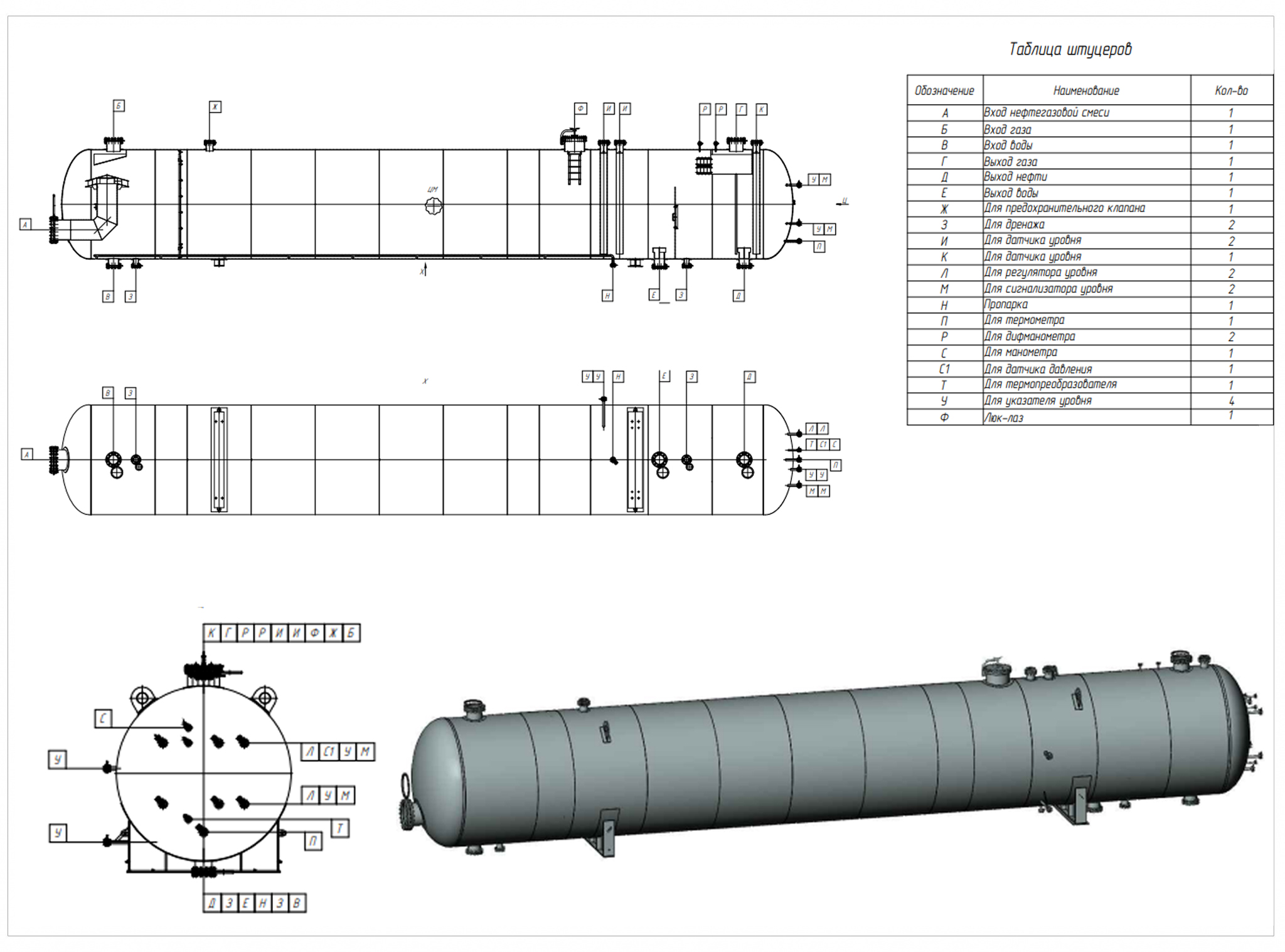

Эскиз нефтегазосепаратор со сбросом воды НГСВ


Для заказа нашей продукции вы можете скачать опросный лист на нефтегазосепараторы со сбросом воды (НГСВ) и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
