Нефтегазосепараторы от производителяМосква

Стоимость производства:

от 400 000 руб.

Предназначение нефтегазосепараторов заключается в первичном разделении газов и жидкостей. Устройства обеспечивают дегазацию потока нефти в ходе добычи и отделения из него попутного газа. Различные промышленные установки и сооружения также оборудованы данными аппаратами, осуществляющими очистку нефти. Отличительная черта нефтяных газовых сепараторов – работа с преимущественно жидкими средами с низким содержанием газа.

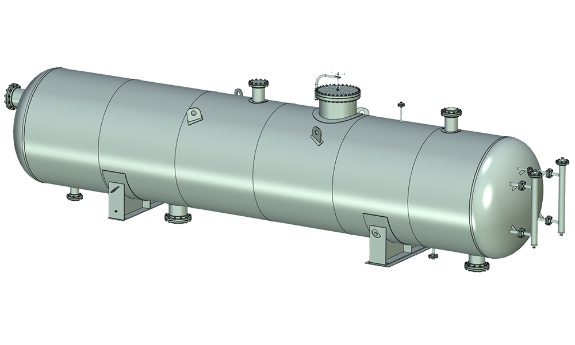

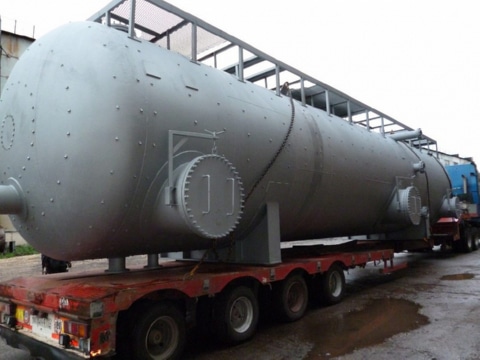

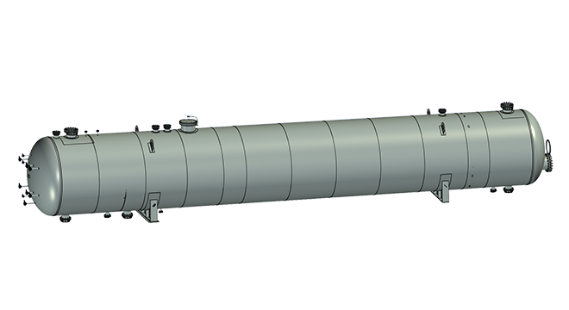

Оборудование представляет собой цилиндр из металла, расположенный в горизонтальном положении и имеющий приваренные днище в форму эллипсов. Первичное разделение потока жидкости выполняется при помощи уголкового отбойника. Подача и выход жидкости из нефтяного сепаратора осуществляются системой штуцеров (в разных режимах работы). Для обеспечения равномерной скорости нефтегазосепаратор оснащен специальной вертикальной перегородкой, которая изготовлена из просечно-вытяжных листов. Чтобы внутри цилиндра не образовывалась пена, агрегат оборудован насадкой. Для очистки газа в нем установлен струнный каплеуловитель. Для регулирования процесса устройство имеет аппаратуру управления и контрольно-измерительные приборы. Все сепараторы размещаются на рамной конструкции, служащей для транспортировке на автоприцепе.

ООО Химмаш изготавливает газовые сепараторы для работы в различных температурных условиях. Техника успешно эксплуатируется в диапазоне от - 60 С до +40 С при условном давлении рабочей среды от 0,4 до 5,7 МПа. Нефтегазосепараторы, изготовленные для эксплуатации в экстремальном холоде, обеспечиваются элементами установки теплоизоляции. Агрегаты отечественного производства имеют объем от 1 до 100 кубометров. Сепаратор может быть выполненным в виде емкости или же блока. Работа оборудования допускается и в зонах сейсмической активности – до 6 баллов по шкале Рихтера.

Агрегаты применяются на месторождениях газа и нефти, в установке сбора и подготовки сырья. Нефтегазосепараторы являются необходимым оборудованиям в нефтедобывающей промышленности, а также на газораспределительных станциях.

Поставка нефтегазосепараторов (НГС) в г. Москва осуществляется из Пензы

Технические характеристики нефтегазосепараторов (НГС)

Параметры	Внутренний диаметр, мм	Объемная производительность
Параметры	Внутренний диаметр, мм	по нефти, м3/ч	по газу, м3/ч
НГС 0,6 (0,4)- 1200	1200	20+100	20700
НГС 1,0 (0,8)- 1200			23300
НГС 1,6 (1,4)- 1200			31400
НГС 2,5 (2,2)- 1200			39000
НГС 4,0 (3,6)- 1200			55000
НГС 6,3 (5,7)- 1200			74900
НГС 0,6 (0,4)- 1600	1600	45+225	41400
НГС 1,0 (0,8)- 1600			46700
НГС 1,6 (1,4)- 1600			62900
НГС 2,5 (2,2)- 1600			78000
НГС 4,0 (3,6)- 1600			110000
НГС 6,3 (5,7)-1600			149500
НГС 0,6 (0,4)-2000	2000	86+430	62200
НГС 1,0 (0,8)-2000			70000
НГС 1,6 (1,4)-2000			94400
НГС 2,5 (2,2)-2000			117200
НГС 4,0 (3,6)-2000			165000
НГС 6,3 (5,7)-2000			224800
НГС 0,6 (0,4)-2400	2400	160+800	82900
НГС 1,0 (0,8)-2400			93500
НГС 1,6 (1,4)-2400			125500
НГС 2,5 (2,2)-2400			156300
НГС 4,0 (3,6)-2400			220000
НГС 0,6 (0,4)-3000	3000	300+1500	124000
НГС 1,0 (0,8)-3000			140000
НГС 1,6 (1,4)-3000			1 88000
НГС 2,5 (2,2)-3000			234000
НГС 4,0 (3,6)-3000			33000
НГС 0,6 (0,4)-3400	3400	450+2250	165000
НГС 1,0 (0,8)-3400			1 87000
НГС 1,6 (1,4)-3400			251000
НГС 2,5 (2,2)-3400			312000
НГС 4,0 (3,6)-3400			440000

Технические характеристики нефтегазосепараторов со сбросом воды (НГСВ)

Обозначение	Давление, МПа	Тип	Масса, кг	Производительность		Объем, м³
Обозначение	Давление, МПа	Тип	Масса, кг	по нефтеводяной смеси, м³/ч	по газу, м³/ч	Объем, м³
НГСВ 2000	0,6	I	6600	от 26 до 70	6190	25
		I П	7475
		II	6485
		II П	7360
	1,0	I	7655		8500
		I П	8550
		II	7540
		II П	8435
	1,6	I	8715		12500
		I П	9590
		II	8600
		II П	9475
	2,5	I	12010		18500
		I П	12885
		II	11870
		I П	12745
	4,0	I	15090		27400
		I П	15200
		II	14980
		II П	15090
НГСВ 2400	0,6	I	9060	от 52 до 140	12380	50
		I П	10280
		II	8870
		II П	10690
	1,0	I	10640		17100
		I П	11860
		II	10450
		II П	11670
	1,6	I	13840		25000
		I П	15060
		II	13650
		II П	14870
	2,5	I	19080		37000
		I П	20300
		II	18695
		II П	19915
	4,0	I	28055		54900
		I П	29275
		II	27695
		II П	28915
НГСВ 3000	0,6	I	17100	от 105 до 280	24700	100
		I П	20130
		II	16900
		II П	19930
	1,0	I	19260		34100
		I П	22290
		II	19060
		II П	22090
	1,6	I	26100		49800
		I П	29130
		II	25900
		II П	28930
	2,5	I	34480		73900
		I П	37510
		II	34160
		II П	37190
	4,0	I	51645		109200
		I П	54675
		II	53125
		II П	54335
НГСВ 3400	0,6	I	31550	от 210 до 560	37050	200
		I П	35400
		II	31170
		II П	35020
	1,0	I	35750		51300
		I П	39600
		II	35370
		II П	39220
	1,6	I	48350		75000
		I П	52200
		II	47970
		II П	51820

Технические характеристики трехфазных сепараторов (ТФС)

Объем, куб.м.	Расчетное давление, Мпа	Внутренний диаметр, мм	Производительность по нефтеводяной смести, куб.м/час	Производительность по газу, куб.м/час	Максимальная температура рабочей среды	Число циклов нагружения за весь срок службы

6,3 - 200	0,6 - 6,3	1200 - 3400	26 -280	6000 - 110000	100 С	10 000

Эскиз сепаратора нефтегазового типа I, I-П, II, II-П

Эскиз нефтегазосепаратора со сбросом воды (НГСВ)

Сепараторы нефтегазовые со сбросом воды (НГСВ) (схема)

Эскиз трехфазного сепаратора (ТФС)

Нефтегазосепараторы (НГС)

Нефтегазосепараторы со сбросом воды (НГСВ)

Трехфазные сепараторы (ТФС)

СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на нефтегазосепараторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
