Фильтры-сепараторы газа

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 140 000 руб.

Фильтры-сепараторы газовые используются для очистки газа от механических примесей и капельной влаги на компрессорных и газораспределительных станциях, магистральных газопроводах, а также для предприятий, где требуется газоочистка.

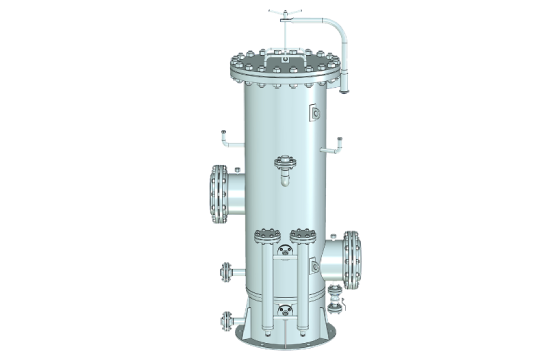

Конструктивно фильтр-сепаратор состоит из корпуса с крышкой, центробежного и фильтрующего элементов. Входящий газ, проходя через патрубок в корпус фильтра-сепаратора получает центробежное ускорение, в результате чего влага и частицы пыли отделяются и оседают в нижней части сосуда. Перегородка в середине сепаратора предотвращает повторный захват газовым потоком собранных частиц загрязнения и воды. После этого, газ, проходя вверх через фильтрующий элемент (он может быть изготовлен из сетчатого металлического материала или сменных картриджей), получает окончательную очистку и выходит в трубопровод или к необходимому оборудованию. Степень загрязненности фильтрующего элемента определяется с помощью дифманометра.

oyvo1shjv5n0bgyytc9y42m9sv0to77r.jpgООО «Химмаш» производит несколько стандартных типов фильтров-сепараторов:

  • газовые фильтры-сепараторы типа ГФС для глубокой очистки;

  • фильтры-сепараторы типа ФС;

  • фильтры-сепараторы газовые типа ФСГ для очистки сжатых и сжиженных газов;

  • сепараторы-фильтры ФГС для тонкой очистки природного газа, неагрессивных газов, газовоздушных смесей и воздуха;

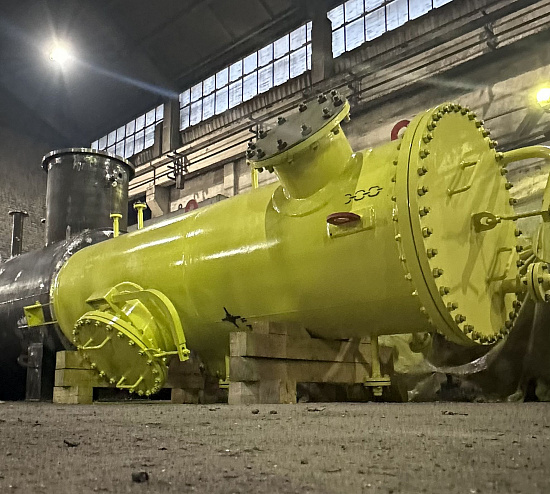

  • фильтры-сепараторы горизонтальные;

При необходимости фильтры-сепараторы могут комплектоваться электрообогревом, паровым обогревом и теплоизоляцией.

Как правило, фильтры-сепараторы газа оснащаются сигнализатором уровня и датчиком уровня конденсата, а также дифференциальным манометром.

В качестве более простого решения наш завод может изготовить фильтры-сепараторы с одноступенчатой очисткой (только с помощью фильтроэлемента).

Газовые фильтры-сепараторы вертикального или горизонтального исполнения можно заказать в отделе маркетинга ООО «Химмаш» по электронной почте marketing@penzahim.ru


Технические характеристики фильтров-сепараторов газа

Обозначение Диаметр, мм Давление, МПа Рабочая температура, С Содержание влаги и конденсата в исходном газе,
мг/м3
Рабочая среда Материальное исполнение
ФС
ФСГ
ГФС
ФГС
50 - 1600 0,6 - 16 -70 / +600 до 1500 природный,
попутный
нефтяной газ,
сжиженный газ,
воздух
ст.09Г2С,
ст.12Х18Н10Т,
ст.10Х17Н13М2Т,
ст.08Х18Н10Т
и др.

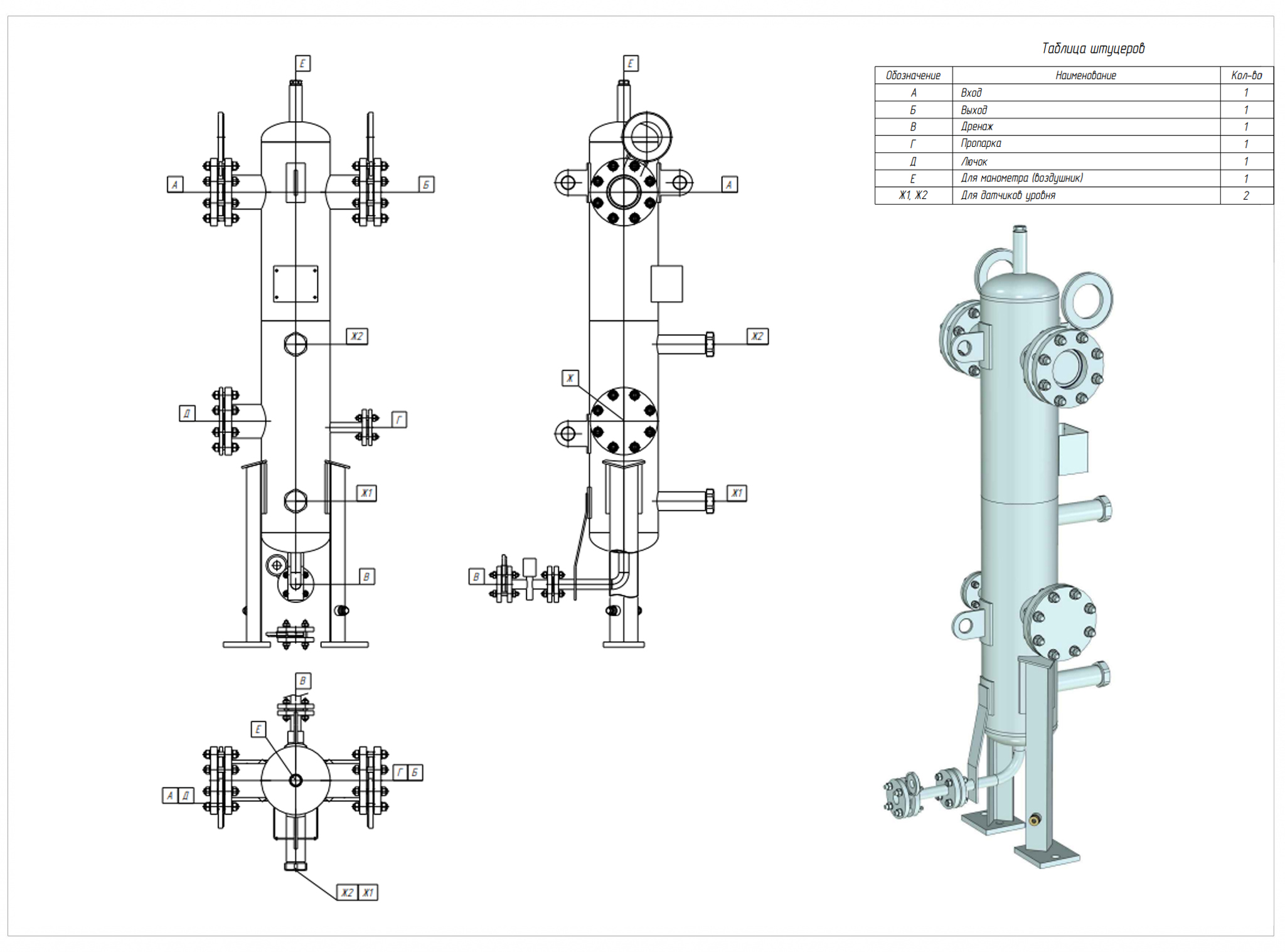

Эскиз фильтр-сепаратор газа типа 1

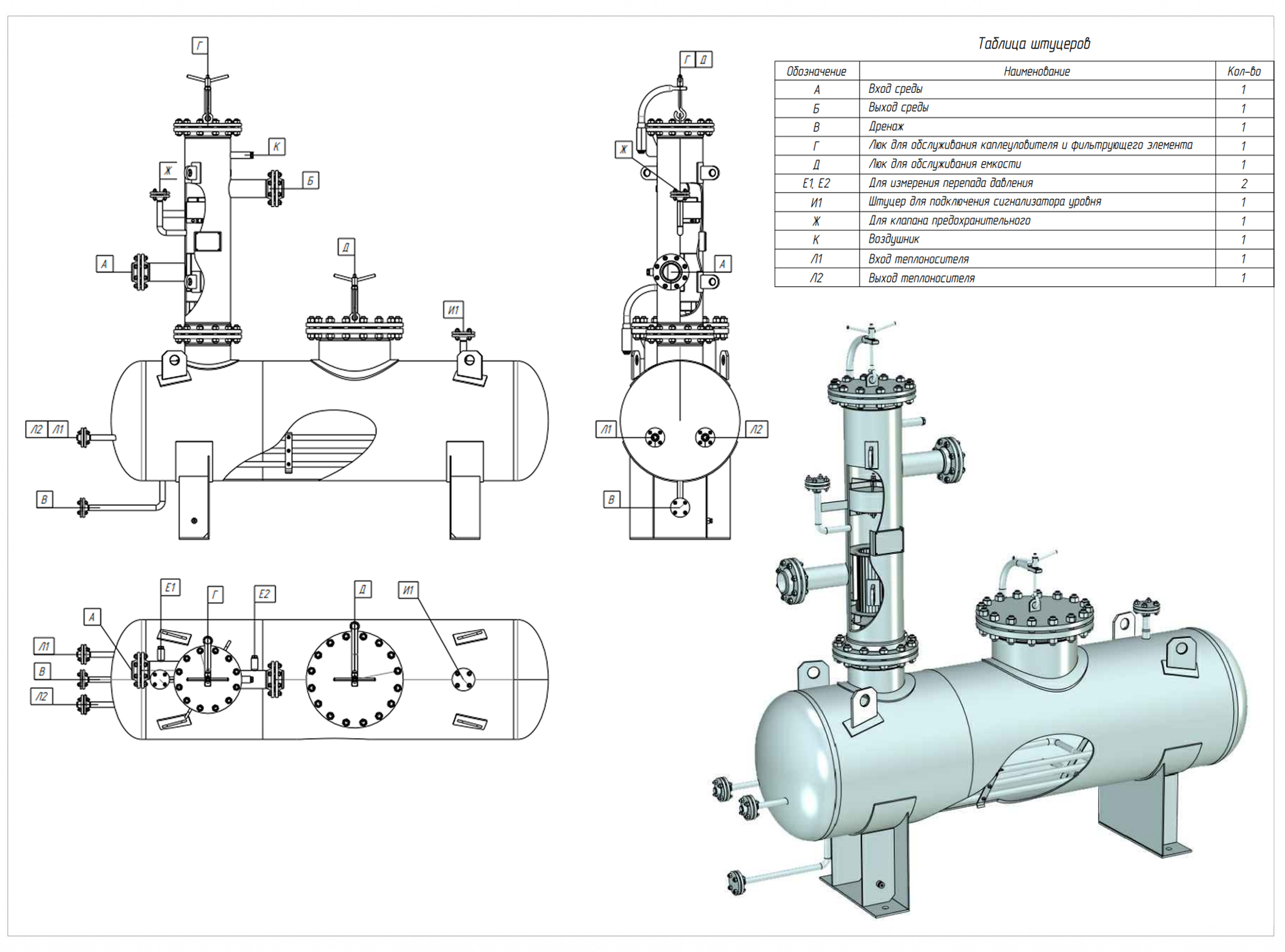

Эскиз фильтр-сепаратор газа типа 2

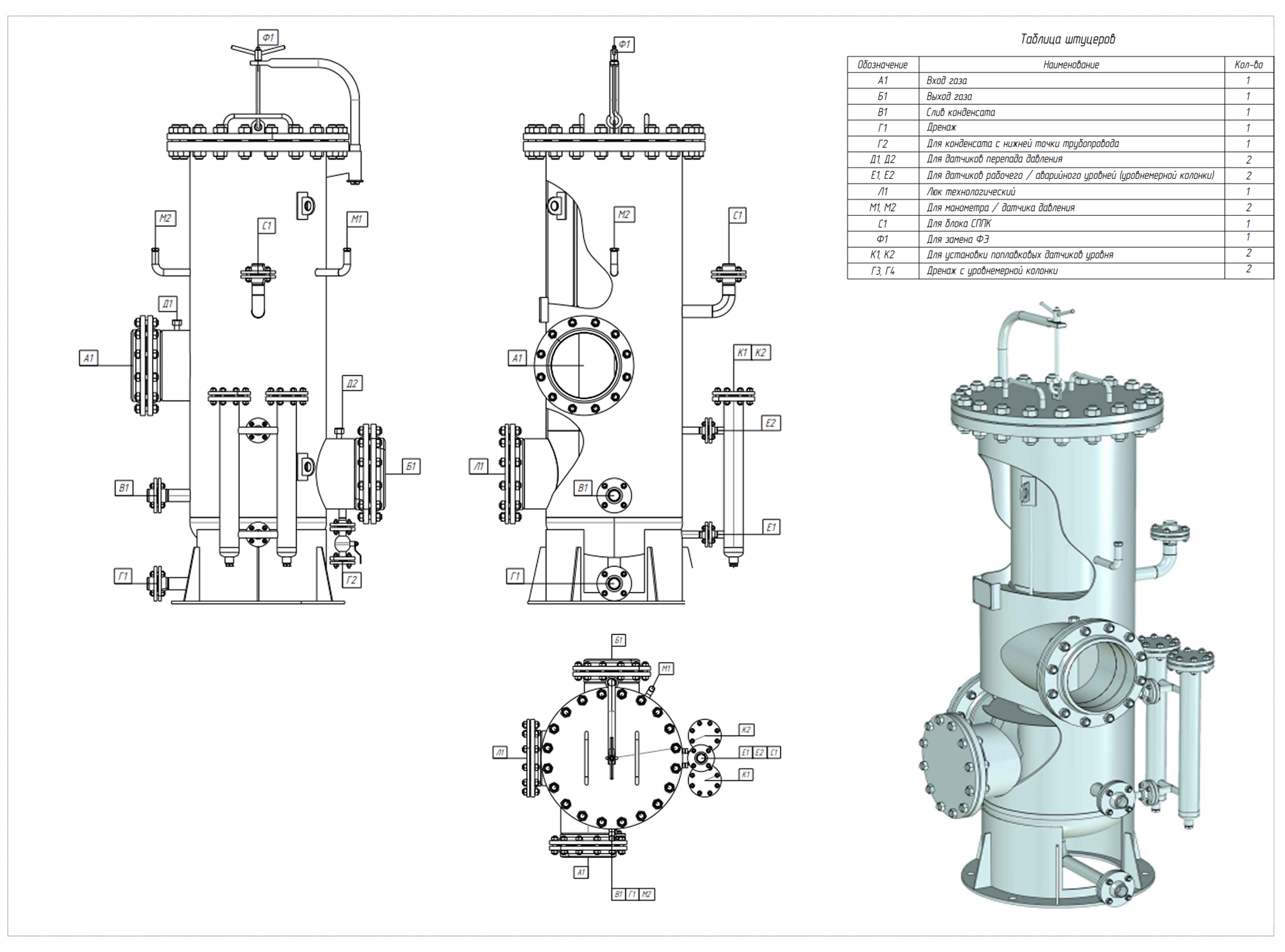

Эскиз фильтр-сепаратор газа типа 3


Для заказа нашей продукции вы можете скачать опросный лист на фильтры-сепараторы газа и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
