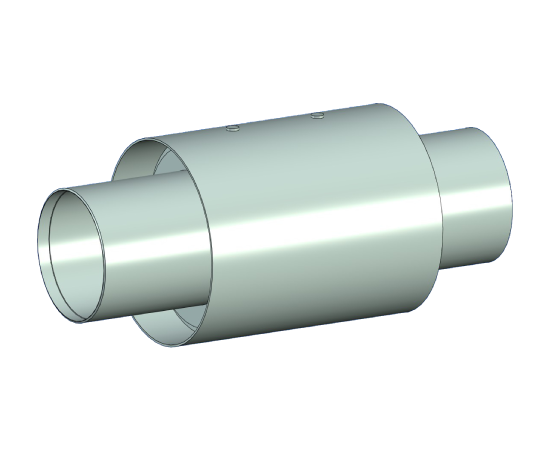

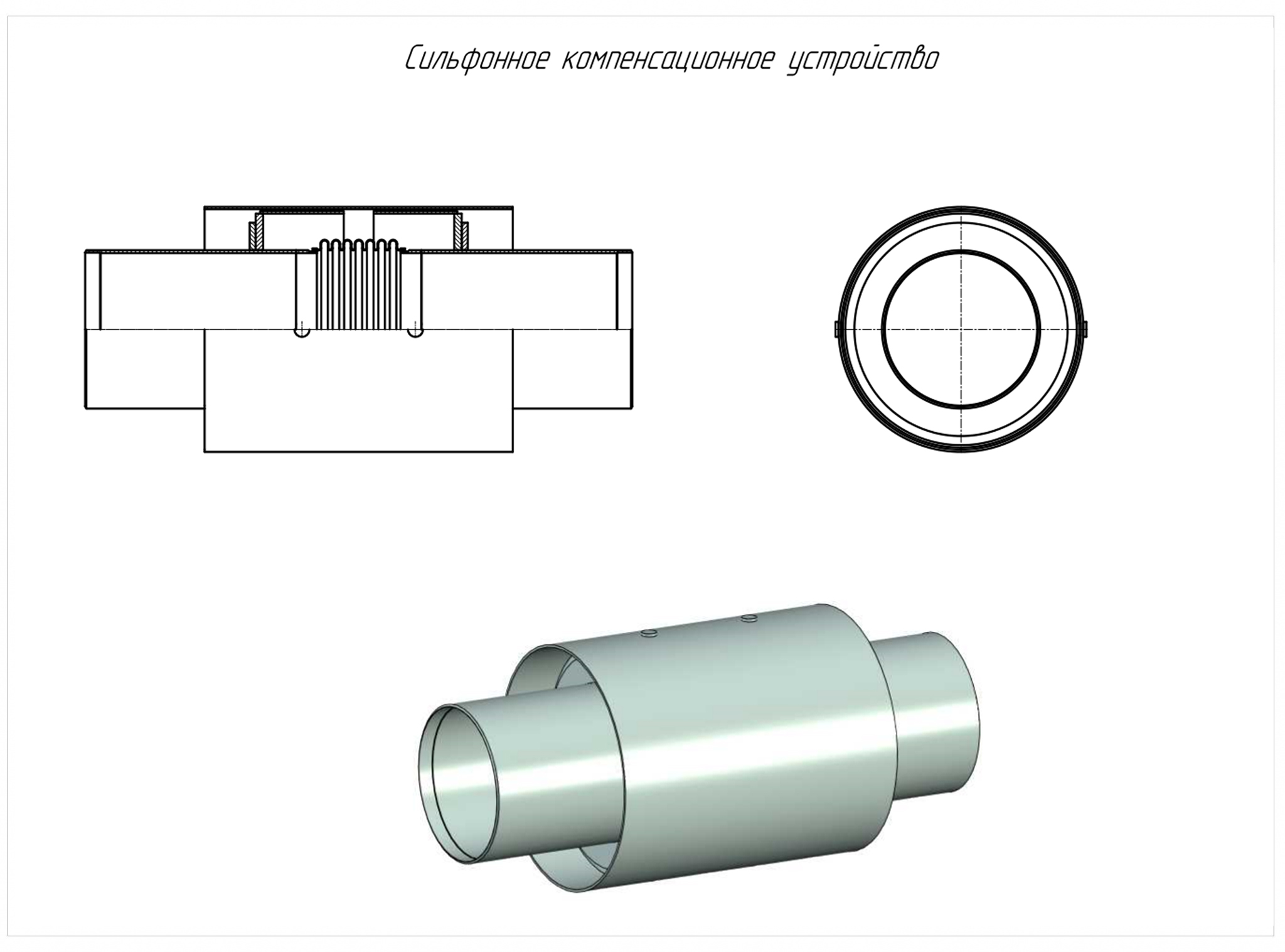

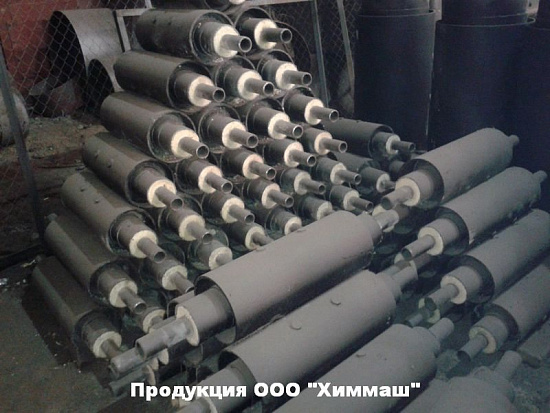

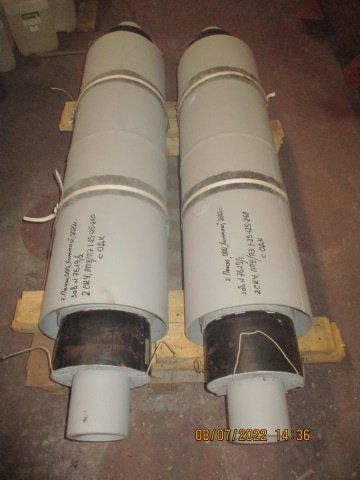

Сильфонное компенсационное устройство (СКУ) предназначено для компенсации осевых перемещений температурной деформации и прямолинейных участков теплотрасс и может использоваться как при подземной (бесканальной) так и наземной прокладке.
Основные преимущества сильфонных компенсационных устройств: температуростойкость, герметичность, надежность, долговечность, не требует обслуживания, простой способ монтажа. По требованию заказчика СКУ оснащается системой оперативного дистанционного контроля (СОДК), предназначенной для контроля состояния теплоизоляционного слоя и обнаружения участков с повышенной влажностью. Основное обозначение односекционных устройств – СКУ, двухсекционных (имеют большую компенсирующую способность) – 2СКУ.
Модификации сильфонных компенсирующих устройств:
СКУ.М может устанавливаться в стальные трубопроводы, проводящие воду с температурой до 200 °С и скоростью до 6 м/с, а также пар с температурой до 350 °С и скоростью до 30 м/с при номинальном давлении до 25 кгс/см². Состоит из одного или двух сильфонов и присоединительных патрубков под приварку к трубопроводу, с ограничителями хода, силовыми кожухом и внутренними направляющими опорами.
СКУ.МП рекомендуется применять на трубопроводах, проводящих воду с температурой до 200 °С при скоростях свыше 6 м/с при закрытой системе водозабора и качественной водоподготовке, а также на паропроводах, проводящих пар с температурой до 350 °С и скоростью свыше 30 м/с при номинальном давлении до 25 кгс/см². Конструкцией предусмотрен внутренний направляющий патрубок для снижения гидравлического сопротивления при больших скоростях проводимой среды.
СКУ.ППМ предназначен для трубопроводов с пенополимерминеральной тепловой изоляцией при всех способах их прокладки. Сильфон теплоизолирован. Внутренняя поверхность СКУ гидроизолирована от грунтовых вод сальниковой набивкой. Заводская изоляция патрубков не предусмотрена, имеются две центрирующих гильзы для нанесения на патрубки пенополимерминеральной теплоизоляции после монтажа СКУ.
СКУ.ППУ применянтся в трубопроводах с тепловой изоляцией из пенополиуретана в полиэтиленовой или оцинкованной оболочке. Сильфон теплоизолирован, внутренняя поверхность СКУ гидроизолирована от грунтовых вод сальниковой набивкой. Заводская изоляция патрубков не предусмотрена, имеются две центрирующие гильзы для установки в них полиэтиленовой или оцинкованной оболочек и последующей пенополиуретановой теплоизоляции патрубков.
СКУ.ППУ/ОЦ состоит из одного или двух сильфонов и присоединительных патрубков под приварку к трубопроводу, с ограничителями хода, силовыми кожухами, внутренними направляющими опорами и проводниками СОДК. Сильфон теплоизолирован, внутренняя поверхность СКУ гидроизолирована от грунтовых вод сальниковой набивкой. Патрубки СКУ теплоизолированы пенополиуретаном в защитной оболочке из оцинкованной стали.
СКУ.ППУ/ПЭ.I не подвержены подтоплению грунтовыми, сточными или ливневыми водами и могут эксплуатироваться при бесканальной прокладке трубопровода в сухих грунтах с низким уровнем грунтовых вод. Сильфон теплоизолирован, внутренняя поверхность СКУ гидроизолирована от грунтовых вод сальниковой набивкой. Патрубки СКУ теплоизолированы пенополиуретаном в защитной полиэтиленовой оболочке.
СКУ.ППУ/ПЭ.II применяется при бесканальной прокладке трубопроводов во влажных грунтах с высоким уровнем грунтовых вод. Над патрубками СКУ установлены термоусаживающиеся муфты для соединения с полиэтиленовой оболочкой предизолированного трубопровода во время монтажа. К одной из муфт экструдерной сваркой приварена термоусаживающаяся муфта большего диаметра, выполняющая роль защитного кожуха. Патрубки СКУ теплоизолированы пенополиуретаном.
СКУ.ТГИ.II применяется при бесканальной прокладке трубопроводов, а также в случаях их прокладки в непроходных каналах. В отличии от СКУ.ППУ/ПЭ.II пенополиуретановая теплоизоляция патрубков при изготовлении СКУ не предусмотрена, она выполняется одновременно с теплоизоляцией стыков СКУ с трубопроводом.
