Осевые сильфонные компенсаторы (КСО, КСОФ, ОПН, ОПФН, КО, ОПНР, ОФГ, ОПГ, ОФН, СКО, ОСК, ОФСК) - предназначены для компенсации расширений, происходящих из-за разницы температур внутри и снаружи трубопровода. Компенсация нагрузки происходит за счёт осевого движения сильфона, т.е. сильфонный компенсатор сжимается или растягивается в зависимости от условий эксплуатации.

Спрос на сильфонные компенсаторы (в отличие от сальниковых и линзовых) постоянно растет. В этом можно убедиться, посмотрев объявления на тему куплю компенсаторы сильфонные. В регионах с интенсивной застройкой или модернизацией промышленных объектов наблюдается даже дефицит таких изделий.

Сильфонные компенсаторы (КСО, КСОФ, ОПН, ОПФН, КО, ОПНР, ОФГ, ОПГ, ОФН, СКО, ОСК, ОФСК) используется в системах отопления жилых домов, а также в различных промышленных установках. Компенсатор сильфонный оснащен специальными неподвижными элементами, которые упрощают монтаж изделия на трубопроводе. Компенсаторы сильфонные для систем отопления устанавливаются в многоэтажных домах в стояки, питающие батареи. Компенсатор сильфонный для теплосистем применяется в трубопроводах, осуществляющих подачу теплоносителя от котельных к потребителям. Установка сильфонных компенсаторов производится также в агрегаты гидроэлектростанций, ТЭЦ, нефте- и газопроводы.

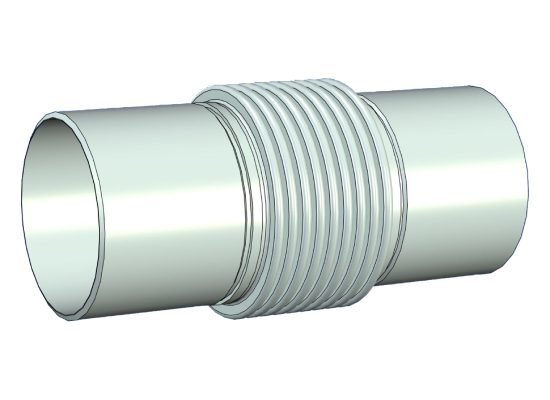

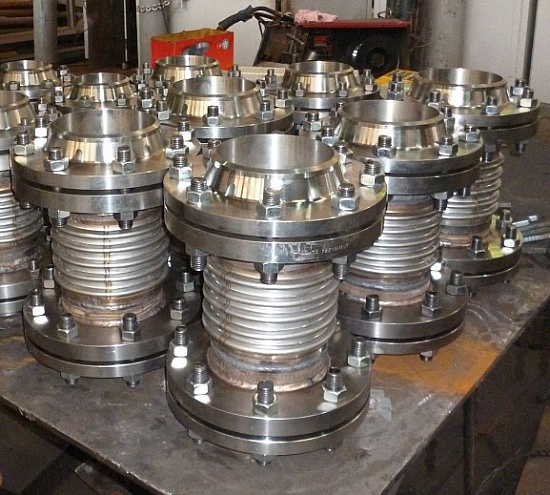

63hxpd08u66rbr988ee7wr3k3w1c0ehe.jpgКомпенсатор сильфонный, в частности КСО, состоит из гофрированной трубки, способной сжиматься и расширяться в определенных пределах. Установка в трубопроводы выполняется двумя способами: под приварку или путем фланцевого соединения (закрепляется с помощью болтов и это дает возможность быстрого демонтажа, но требует периодической проверки герметичности уплотняющего материала в месте соединения). Компенсатор сильфонный под приварку избавлен от этого недостатка. Он обеспечивает герметичное соединение, но демонтировать такой компенсатор для ремонта весьма проблематично. У нас вы можете купить сильфонный компенсатор любого способа подключения.

Осевой сильфонные компенсаторы могут быть односекционные, двухсекционные, реже – трехсекционные. Чем больше секций, тем выше компенсирующая способность устройства. Компенсатор сильфонный, цена которого выше, имеет большее количество секций.

ООО «Химмаш» контролирует качество своей продукции на всех этапах производственного процесса. Несмотря на то, что стоимость сильфонного компенсатора, выпущенного в России, значительно ниже зарубежных аналогов, его технические параметры не уступают импортным.

Технические характеристики компенсаторов КСО

Марка Диаметр, мм Давление, атм Компенсирующая способность Длина, мм Вес, кг
КСО 100-16-30 100 16 30 340 3,2
КСО 100-16-60 60 381 3,5
КСО 100-16-80 80 418 3,6
КСО 100-16-100 100 452 3,8
КСО 100-25-60 25 60 417 4
КСО 100-25-80 80 468 4,3
КСО 100-25-100 100 570 6,3
КСО 125-16-30 125 16 30 380 4
КСО 125-16-60 60 394 4,3
КСО 125-16-100 100 473 4,7
КСО 125-25-60 25 60 414 4,9
КСО 125-25-100 100 488 5,9
КСО 150-16-30 150 16 30 367 5,1
КСО 150-16-60 60 373 5,5
КСО 150-16-100 100 457 5,9
КСО 150-25-60 25 60 433 0,4
КСО 150-25-100 100 512 7,1
КСО 200-16-30 200 16 30 377 10
КСО 200-16-80 80 432 11
КСО 200-16-100 100 477 12
КСО 200-16-160 160 551 13
КСО 200-25-100 25 100 495 14
КСО 200-25-160 160 609 18
КСО 250-16-30 250 16 30 372 15
КСО 250-16-80 80 424 17
КСО 250-16-100 100 468 18
КСО 250-16-160 160 566 19
КСО 250-25-100 25 100 464 24
КСО 250-25-160 160 652 30
КСО 300-16-30 300 16 30 373 21
КСО 300-16-80 80 420 23
КСО 300-16-100 100 506 25
КСО 300-16-180 180 576 28
КСО 300-25-80 25 80 500 30
КСО 300-25-180 180 667 38
КСО 350-16-80 350 16 80 409 26
КСО 350-16-100 100 448 27
КСО 350-16-180 180 602 33
КСО 350-25-80 25 80 499 34
КСО 350-25-180 180 668 45
КСО 400-16-30 400 16 30 380 27
КСО 400-16-80 80 468 31
КСО 400-16-140 140 538 35
КСО 400-16-160 160 579 36
КСО 400-16-190 190 619 38
КСО 400-25-80 25 80 510 39
КСО 400-25-190 190 716 52
КСО 500-16-30 500 16 30 401 39
КСО 500-16-80 80 514 48
КСО 500-16-200 200 629 63
КСО 500-25-200 25 200 751 86
КСО 600-16-200 600 16 200 642 76
КСО 600-25-200 25 200 725 102
КСО 700-16-200 700 16 210 699 90
КСО 700-25-200 25 210 680 114
КСО 800-16-200 800 16 210 668 103
КСО 800-25-200 25 210 695 136
КСО 900-16-200 900 16 210 654 154
КСО 900-25-200 25 210 722 207
КСО 1000-16-200 1000 16 220 734 182
КСО 1000-25-200 25 220 886 226
КСО 1200-16-200 1200 16 220 711 230
КСО 1200-25-200 25 220 866 362

Технические характеристики компенсаторов ОПН

Условное обозначение Диаметр, мм Давление, атм Осевая компенсирующая способность, мм Длина, мм Масса, кг
ОПН 16-50-70 50 16 70 350 2
ОПН 25-50-70 25
ОПН 16-65-70 65 16 70 350 2
ОПН 25-65-70 25
ОПН 16-80-70 80 16 70 360 3
ОПН 25-80-70 25
ОПН 16-100-80 100 16 80 370 4
ОПН 25-100-80 25
ОПН 16-125-90 125 16 90 380 6
ОПН 25-125-90 25
ОПН 16-150-100 150 16 100 400 7
ОПН 25-150-100 25
ОПН 16-200-140 200 16 140 440 14
ОПН 25-200-140 25
ОПН 16-250-160 250 16 160 620 27
ОПН 25-250-160 25
ОПН 16-300-180 300 16 180 630 35
ОПН 25-300-180 25
ОПН 16-350-180 350 16 180 660 44
ОПН 25-350-180 25
ОПН 16-400-190 400 16 190 680 65
ОПН 25-400-190 25
ОПН 16-500-200 500 16 200 690 95
ОПН 25-500-200 25
ОПН 16-600-200 600 16 200 710 124
ОПН 25-600-200 25
ОПН 16-700-210 700 16 210 720 152
ОПН 25-700-210 25
ОПН 16-800-210 800 16 210 740 184
ОПН 25-800-210 25
ОПН 16-900-210 900 16 210 720 230
ОПН 25-900-210 25
ОПН 16-1000-220 1000 16 220 740 275
ОПН 25-1000-220 25
ОПН 16-1200-220 1200 16 220 740 378
ОПН 25-1200-220 25
ОПН 16-1400-220 1400 16 220 750 475
ОПН 25-1400-220 25

Эскиз компенсатор сильфонный осевой


Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы сильфонные осевые (ксо, опн) и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
