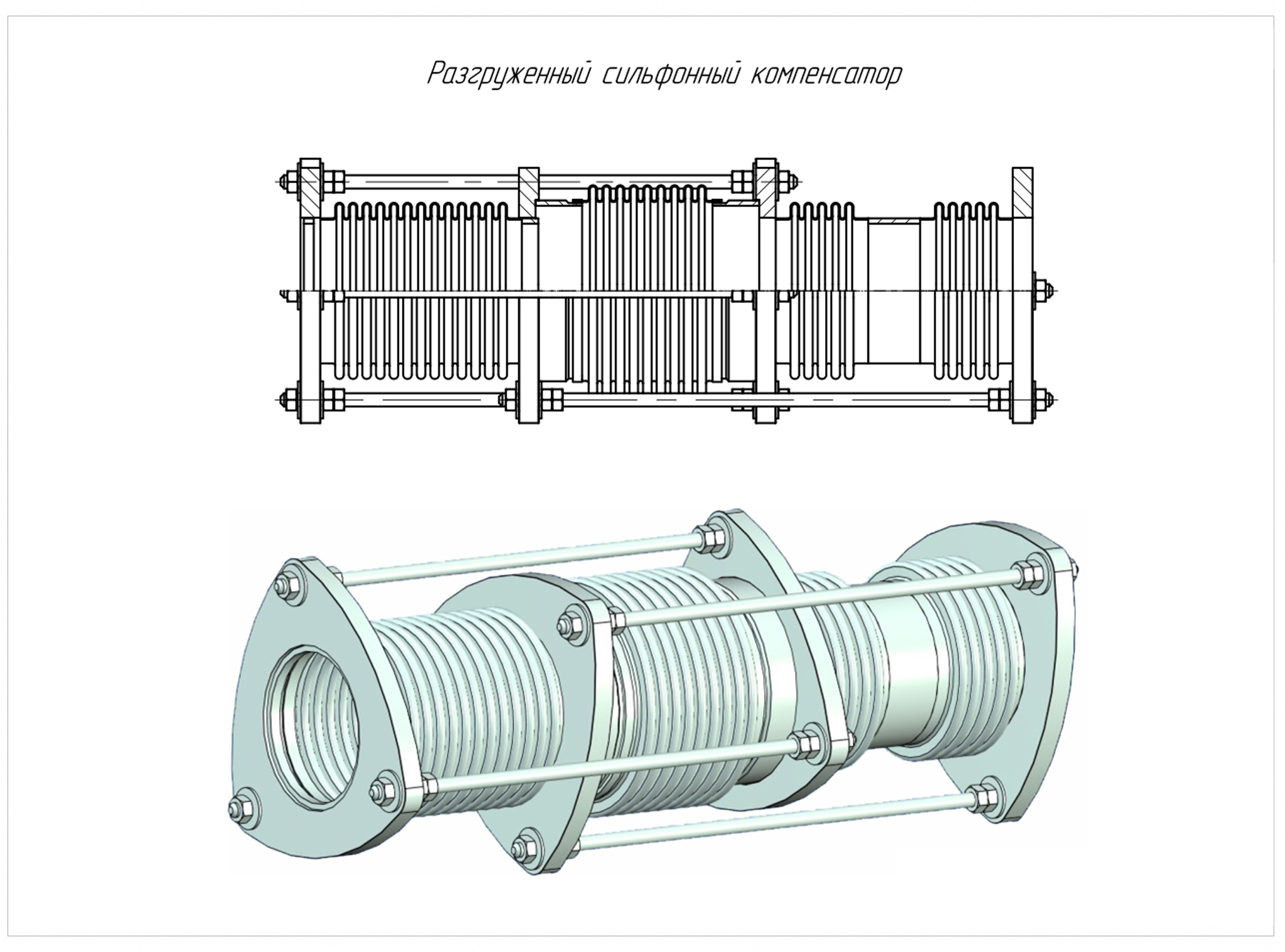

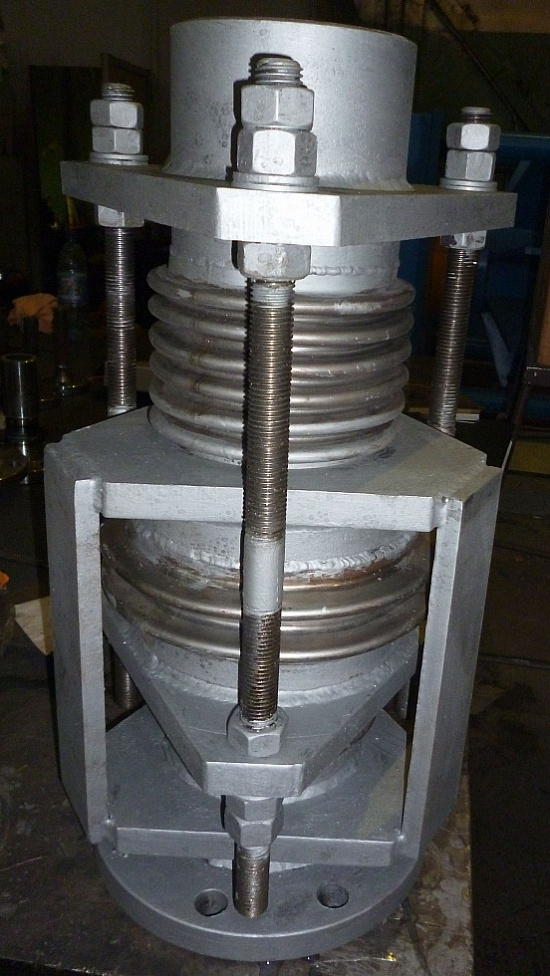

Разгруженные компенсаторы предназначены для компенсации любых видов перемещений трубопроводов. При использовании таких типов компенсаторов отпадает необходимость в неподвижных опорах. В отличие от обычных компенсаторов, разгруженные обеспечивают компенсацию деформации трубопроводов любых видов и их сочетаний одновременно с восприятием распорных усилий, которые образуются из-за давления и эффективной площади компенсатора. Использование разгруженных компенсаторов особенно эффективно там, где установка неподвижных опор затруднена в связи с нехваткой пространства или невозможностью установки опор.
Разгруженные сильфонные компенсаторы по сравнению с обычными компенсаторами способны:
-
уравновесить деформацию любого типа, в том числе сочетание осевых, угловых и сдвиговых смещений;
-
воспринять и не передать на неподвижные опоры распорные усилия, возникшие в результате избыточного давления;
-
выдерживать высокие давления и температуру рабочей среды.
Использование разгруженных компенсаторов позволяет существенно сэкономить, так как исключены расходы на установку неподвижных опор и сокращаются сроки прокладки трубопроводов
Виды разгруженных компенсаторов:
1. Осевой разгруженный компенсатор
Он компенсирует распорные усилия за счет дополнительного (промежуточного) сильфона, эффективная площадь которого в два раза превосходит эффективную площадь двух остальных сильфонов.
2. Угловой разгруженный компенсатор
Изгибается под действие внешнего момента, который создается распорной силой, возникающей в сжатом трубопроводе, которая передается на компенсатор через плечо, образованное изгибом трассы.
Маркировка разгруженных компенсаторов может быть различной (в зависимости от требуемых характеристик). Основные виды маркировок: КСР, КСРФ, РПН, РФГ, РУОП, РОПК, РУПН, РУОФ, РНД.
Для покупки сильфонных разгруженных компенсатора необходимо направить техническое задание в отдел маркетинга ООО «Химмаш» по электронной почте – marketing@penzahim.ru или позвонить по телефонам: (8412) 99-19-35, 99-19-73, 99-19-75, 99-19-89, 99-19-24.
