Стартовые сильфонные компенсаторы (ССК, СК, СКСТ) применяется в процессе ввода тепловой сети в эксплуатацию. Стартовый компенсатор срабатывает один раз, компенсируя осевое смещение трубопроводной системы, которое обязательно возникает, когда в нее впервые подается теплоноситель. Далее его исключают из работы системы трубопровода, заваривая сильфон, и он становится просто продолжением трубы.

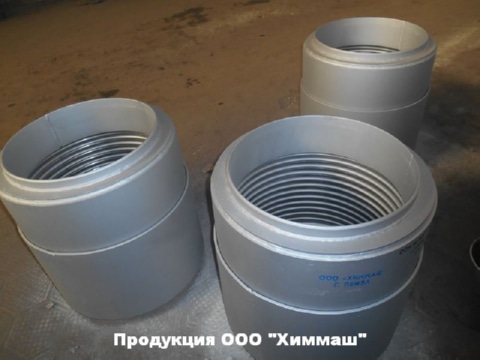

ООО «Химмаш» производит все типы стартовых сильфонных компенсаторов. Они необходимы только один раз при первоначальном использовании. Они применяется для компенсации температурных деформаций трубопроводов при заполнении горячей водой в процессе ввода тепловой сети в эксплуатацию.
Маркировка стартовых компенсаторов:
ССК-25-800-170, где:
-
ССК – сильфонный стартовый компенсатор;
-
25 – рабочее давление, атм;
-
800 – условный диаметр, мм;
-
170 – осевой ход (сжатие), мм
Основной элемент компенсатора – сильфон. Он принимает на себя осевую нагрузку, которая неизбежна при первом пуске. Нагрузка вызывается движением теплоносителя и его температурным воздействием.

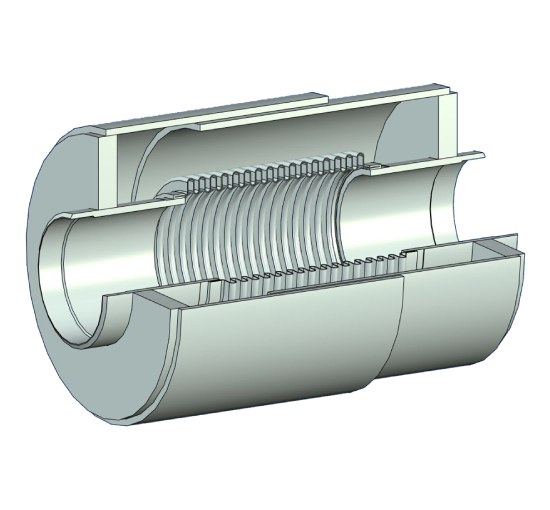

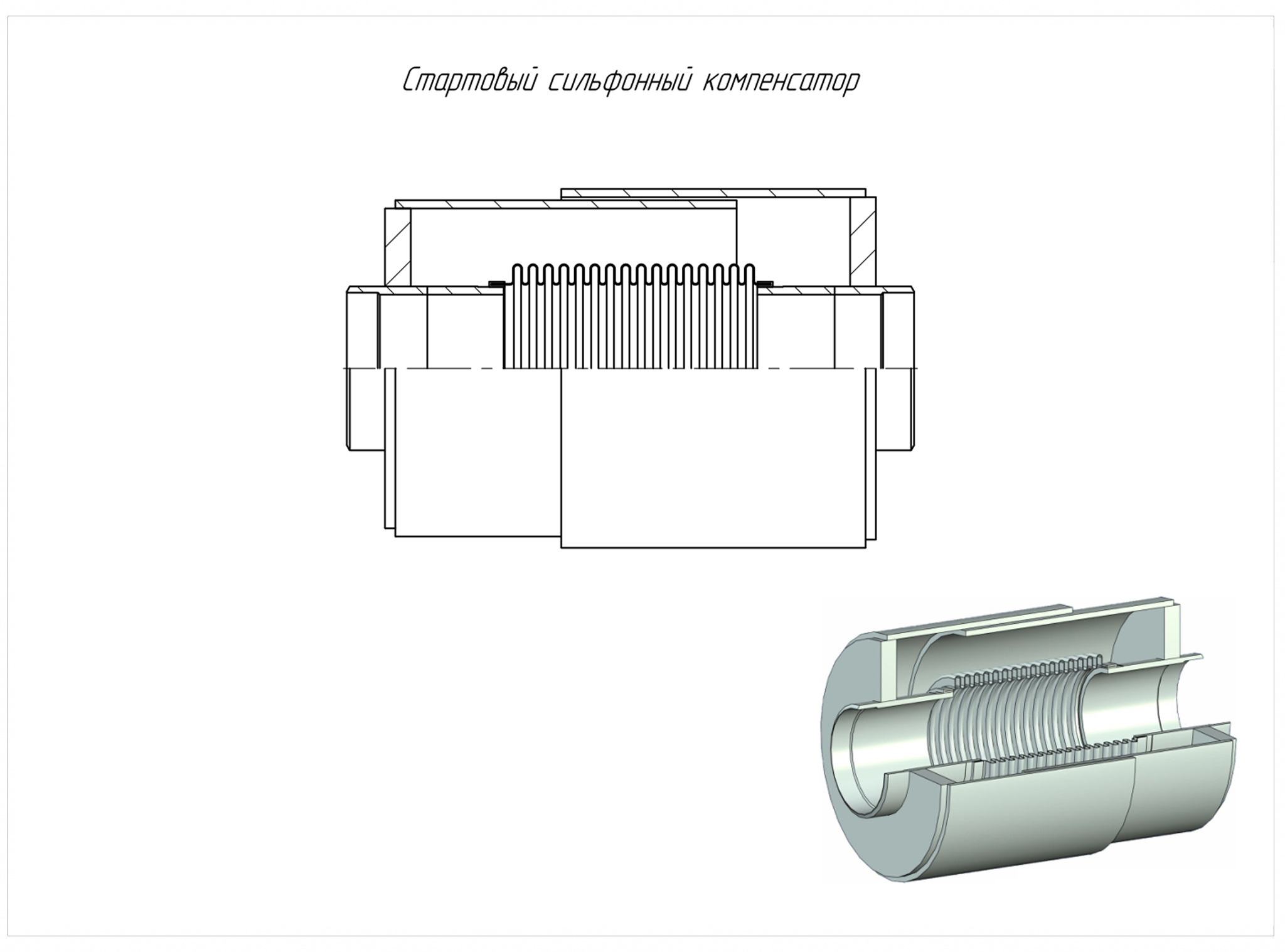

Компенсатор сильфонный стартовый (ССК, СК, СКСТ) состоит из гибкого сильфона, присоединительного переходника, обечайки кожуха внутренней, обечайки кожуха наружной, фланца. Гибкий сильфон выполнен из многослойной нержавеющей стали. Он предназначен воспринимать осевые перемещения, изменения длины трубопровода.
Компенсаторы данного типа устанавливаются между двумя неподвижными опорами. После того, как трубопровод заполнится рабочей средой, кожухи компенсатора фиксируются сварным швом. В результате фиксации кожуха, сильфон компенсатора может быть исключен из дальнейшей работы трубопровода.
Стартовые сильфонные компенсаторы могут иметь различные наименования: компенсатор стартовый, компенсатор осевой стартовый, компенсатор осевой сильфонный стартовый.
