Компенсаторы сильфонные осевые в защитном кожухе (1КСО, 2КСО)

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист

Сильфонные осевые компенсаторы в защитном кожухе (1КСО, 2КСО, ОМПР, ОПКР, ОФМ, ОФК, ОПК, ОПМ), в отличие от обычных осевых компенсаторов, оснащаются кожухом для защиты сильфона от загрязнений, сверхдопустимых сжатия и растяжения компенсатора, а также для возможности нанесения тепловой и гидроизоляции.

Они предназначены для температурного удлинения прямолинейных участков трубопроводов тепловых сетей. Также они необходимы для присоединения напорных и всасывающих трубопроводов к агрегатам, установленным на эластичных опорах, для снижения вибрационных нагрузок.

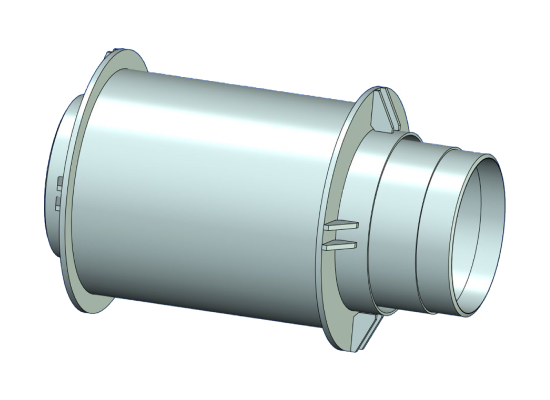

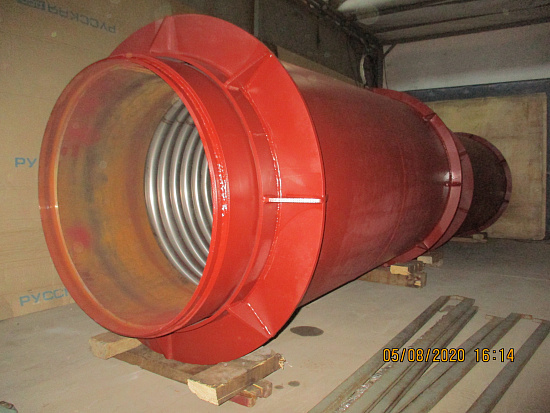

2qupiiq2lkri76zdh7t27zw3wysdoc5x.jpgСами сильфоны изготавливаются из коррозийно-стойкой стали. Особенность конструкции сильфонного компенсатора в защитном кожухе заключается в том, что он воспринимает все осевые перемещения трубопроводов в условиях высоких температур и давлений. В связи с этим для производства данного типа оборудования применяются только материалы высокого качества. Сильфонные осевые компенсаторы в защитном кожухе температуростойки, вакуумоплотны, герметичны.

Отличительная особенность компенсаторов 1КСО, 2КСО, ОМПР, ОПКР, ОФМ, ОФК, ОПК, ОПМ – наличие жесткого металлического кожуха-футляра. Он надежно защищает сильфон от внешних воздействий и изгибающих нагрузок.

Данные типы компенсаторов применяются в качестве компенсирующих монтажных элементов для поглощения температурных деформаций трубопроводов. Применение сильфонных компенсаторов в трубопроводах тепловых сетей необходимо для повышения технического уровня и надежности, также для сокращения расходов железобетонных конструкций. Сильфонные осевые компенсаторы в защитном кожухе могут быть использованы при безканальном способе прокладки тепловых сетей при принятии мер по тепло- и гидроизоляции трубопроводов.

Технические характеристики компенсаторов 1КСО

Обозначение
Давление Ру, МПа (кгс/см2)
Условный диаметр Ду, мм
Амплитуда осевого хода, ± λ-1, ММ
Размеры, мм
Жесткость осевого хода, Сλ, кН/м (кгс/см)
Масса, кг
D
S
D1
L
1КСО 25-100-80
2,5 (25)
100
40
108
4
320
875
558 (558)
46
1КСО 25-125-90
2,5 (25)
125
45
133
4
320
897
801 (801)
52
1КСО 25-150-100
2,5 (25)
150
50
159
4,5
375
925
885 (885)
71
1КСО 25-200-140
2,5 (25)
200
70
219
6
425
1011
518(518)
101
1КСО 25-250-160
2,5 (25)
250
80
273
7
477
823
546 (546)
103
1КСО 25-300-180
2,5 (25)
300
90
325
8
526
854
592 (592)
129
1КСО 25-350-180
2,5 (25)
350
90
377
9
630
880
560 (560)
180
1КСО 25-400-190
2,5 (25)
400
95
426
9
630
910
723 (723)
202
1КСО 25-500-200
2,5 (25)
500
100
530
8
820
934
763 (763)
287
1КСО 25-600-200
2,5 (25)
600
100
630
8
920
955
885 (885)
348
1КСО 25-700-210
2,5 (25)
700
105
720
8
1020
962
978 (978)
407
1КСО 25-800-210
2,5 (25)
800
105
820
9
1120
995
860 (860)
536
1КСО 25-900-210
2,5 (25)
900
105
920
10
1320
971
1028(1028)
687
1КСО 25-1000-220
2,5 (25)
1000
110
1020
10
1320
1006
1045 (1045)
740
1КСО 25-1200-220
2,5 (25)
1200
110
1220
14
1520
1006
1251 (1251)
986

Технические характеристики компенсаторов 2КСО

Обозначение Давление Ру, МПа (кгс/см2) Диаметр Ду, мм Осевой ход, ± λ-1, ММ Размеры, мм Жесткость осевого хода, Сλ, кН/м (кгс/см) Масса, кг
D S D1 L
2КСО-25-100-160 2,5 (25) 100 80 108 4 320 1750 558 (558) 101
2КСО-25-125-180 2,5 (25) 125 90 133 4 320 1794 801 (801) 112
2КСО-25-150-200 2,5 (25) 150 100 159 4,5 375 1850 885 (885) 155
2КСО-25-200-280 2,5 (25) 200 140 219 6 425 2022 518(518) 211
2КСО-25-250-320 2,5 (25) 250 160 273 7 477 1646 546 (546) 223
2КСО-25-300-360 2,5 (25) 300 180 325 8 526 1708 592 (592) 270
2КСО-25-350-360 2,5 (25) 350 180 377 9 630 1760 560 (560) 380
2КСО-25-400-380 2,5 (25) 400 190 426 9 630 1820 723 (723) 418
2КСО-25-500-400 2,5 (25) 500 200 530 8 820 1868 763 (763) 600
2КСО-25-600-400 2,5 (25) 600 200 630 8 920 1910 885 (885) 727
2КСО-25-700-420 2,5 (25) 700 210 720 8 1020 1924 978 (978) 832
2КСО-25-800-420 2,5 (25) 800 210 820 9 1120 1990 860 (860) 1104
2КСО-25-900-420 2,5 (25) 900 210 920 10 1320 1942 1028(1028) 1408
2КСО-25-1000-440 2,5 (25) 1000 220 1020 10 1320 2012 1045 (1045) 1528
2КСО-25-1200-440 2,5 (25) 1200 220 1220 14 1520 2012 1251 (1251) 1987

Технические характеристики компенсаторов ОПК

Марка Диаметр, мм Давление, атм Осевой ход, мм Длина, мм Вес, кг
ОПК-16-100-120 100 16 120 430 9
ОПК-16-125-130 125 130 440 11
ОПК-16-150-150 150 150 463 12
ОПК-16-200-160 200 160 524 21
ОПК-16-250-180 250 180 645 37
ОПК-16-300-190 300 190 655 52
ОПК-16-350-190 350 190 664 60
ОПК-16-400-200 400 200 696 72
ОПК-16-500-210 500 210 682 102
ОПК-16-600-220 600 220 695 131
ОПК-16-700-220 700 220 698 163
ОПК-16-800-240 800 240 726 184
ОПК-16-900-260 900 260 726 222
ОПК-16-1000-260 1000 260 726 274
ОПК-16-1200-260 1200 260 726 375
ОПК-25-100-120 100 25 120 430 9
ОПК-25-125-130 125 130 440 11
ОПК-25-150-150 150 150 463 12
ОПК-25-200-160 200 160 524 21
ОПК-25-250-180 250 180 645 37
ОПК-25-300-190 300 190 658 52
ОПК-25-350-190 350 190 684 59
ОПК-25-400-200 400 200 706 84
ОПК-25-500-210 500 210 706 112
ОПК-25-600-220 600 220 713 145
ОПК-25-700-220 700 220 714 176
ОПК-25-800-240 800 240 743 212
ОПК-25-900-260 900 260 743 258
ОПК-25-1000-260 1000 260 743 322
ОПК-25-1200-260 1200 260 770 435

Технические характеристики  компенсаторов ОПМ

Марка Диаметр, мм Давление, атм Осевой ход, мм Длина, мм Вес, кг
ОПМ-16-100-120 100 16 120 430 10
ОПМ-16-125-130 125 130 440 13
ОПМ-16-150-150 150 150 463 16
ОПМ-16-200-160 200 160 524 28
ОПМ-16-250-180 250 180 645 41
ОПМ-16-300-190 300 190 655 56
ОПМ-16-350-190 350 190 664 60
ОПМ-16-400-200 400 200 696 81
ОПМ-16-500-210 500 210 682 119
ОПМ-16-600-220 600 220 695 153
ОПМ-16-700-220 700 220 698 178
ОПМ-16-800-240 800 240 726 216
ОПМ-16-900-260 900 260 704 294
ОПМ-16-1000-260 1000 260 726 365
ОПМ-16-1200-260 1200 260 726 440
ОПМ-25-100-120 100 25 120 430 10
ОПМ-25-125-130 125 130 440 14
ОПМ-25-150-150 150 150 463 16
ОПМ-25-200-160 200 160 524 28
ОПМ-25-250-180 250 180 645 42
ОПМ-25-300-190 300 190 658 62
ОПМ-25-350-190 350 190 658 67
ОПМ-25-400-200 400 200 706 82
ОПМ-25-500-210 500 210 692 130
ОПМ-25-600-220 600 220 713 167
ОПМ-25-700-220 700 220 714 199
ОПМ-25-800-240 800 240 743 254
ОПМ-25-900-241 900 260 719 330
ОПМ-25-1000-260 1000 260 742 415
ОПМ-25-1200-260 1200 260 770 496

Технические характеристики компенсаторов ОПКР

Марка Диаметр, мм Давление, атм Осевой ход, мм Длина, мм Вес, кг
ОПКР-16-100-120 100 16 120 619 25
ОПКР-16-125-130 125 130 625 31
ОПКР-16-150-150 150 150 638 37
ОПКР-16-200-160 200 160 744 57
ОПКР-16-250-180 250 180 775 67
ОПКР-16-300-190 300 190 790 117
ОПКР-16-350-190 350 190 799 139
ОПКР-16-400-200 400 200 836 175
ОПКР-16-500-210 500 210 827 232
ОПКР-16-600-220 600 220 890 340
ОПКР-16-700-220 700 220 1003 499
ОПКР-16-800-240 800 240 1046 577
ОПКР-16-900-260 900 260 1039 727
ОПКР-16-1000-260 1000 260 1071 901
ОПКР-16-1200-260 1200 260 1071 1125
ОПКР-25-100-120 100 25 120 620 26
ОПКР-25-125-130 125 130 625 32
ОПКР-25-150-150 150 150 638 37
ОПКР-25-200-160 200 160 744 67
ОПКР-25-250-180 250 180 775 98
ОПКР-25-300-190 300 190 793 124
ОПКР-25-350-190 350 190 819 157
ОПКР-25-400-200 400 200 846 204
ОПКР-25-500-210 500 210 837 245
ОПКР-25-600-220 600 220 908 366
ОПКР-25-700-220 700 220 1019 513
ОПКР-25-800-240 800 240 1063 610
ОПКР-25-900-260 900 260 1054 775
ОПКР-25-1000-260 1000 260 1087 1045
ОПКР-25-1200-260 1200 260 1115 1223

Технические характеристики компенсаторов  2ОПКР

Марка Диаметр, мм Давление, атм Осевой ход, мм Длина, мм Вес, кг
2ОПКР-16-100-240 100 16 240 1030 47
2ОПКР-16-125-260 125 260 1042 65
2ОПКР-16-150-300 150 300 1068 68
2ОПКР-16-200-320 200 320 1276 143
2ОПКР-16-250-360 250 360 1338 181
2ОПКР-16-300-380 300 380 1368 222
2ОПКР-16-350-380 350 380 1386 285
2ОПКР-16-400-400 400 400 1460 340
2ОПКР-16-500-420 500 420 1442 357
2ОПКР-16-600-440 600 440 1570 750
2ОПКР-16-700-440 700 440 1794 945
2ОПКР-16-800-480 800 480 1880 1100
2ОПКР-16-900-520 900 520 1862 1500
2ОПКР-16-1000-520 1000 520 1720 1764
2ОПКР-16-1200-520 1200 520 1720 1920
2ОПКР-25-100-240 100 25 240 1032 48
2ОПКР-25-125-260 125 260 1042 71
2ОПКР-25-150-300 150 300 1068 73
2ОПКР-25-200-320 200 320 1276 148
2ОПКР-25-250-360 250 360 1338 183
2ОПКР-25-300-380 300 380 1374 262
2ОПКР-25-350-380 350 380 1426 341
2ОПКР-25-400-400 400 400 1480 375
2ОПКР-25-500-420 500 420 1462 471
2ОПКР-25-600-440 600 440 1604 681
2ОПКР-25-700-440 700 440 1826 983
2ОПКР-25-800-480 800 480 1914 1170
2ОПКР-25-900-520 900 520 1892 1557
2ОПКР-25-1000-520 1000 520 1720 1850
2ОПКР-25-1200-520 1200 520 1720 2040

Технические характеристики компенсаторов ОПМР

Марка Диаметр, мм Давление, атм Осевой ход, мм Длина, мм Вес, кг
ОПМР-16-100-120 100 16 120 619 26
ОПМР-16-125-130 125 130 625 33
ОПМР-16-150-150 150 150 638 40
ОПМР-16-200-160 200 160 744 72
ОПМР-16-250-180 250 180 775 103
ОПМР-16-300-190 300 190 790 127
ОПМР-16-350-190 350 190 799 157
ОПМР-16-400-200 400 200 836 195
ОПМР-16-500-210 500 210 827 250
ОПМР-16-600-220 600 220 890 361
ОПМР-16-700-220 700 220 1003 513
ОПМР-16-800-240 800 240 1046 593
ОПМР-16-900-260 900 260 1039 761
ОПМР-16-1000-260 1000 260 1071 1021
ОПМР-16-1200-260 1200 260 1071 1192
ОПМР-25-100-120 100 25 120 620 28
ОПМР-25-125-130 125 130 625 36
ОПМР-25-150-150 150 150 638 42
ОПМР-25-200-160 200 160 744 73
ОПМР-25-250-180 250 180 775 106
ОПМР-25-300-190 300 190 793 135
ОПМР-25-350-190 350 190 819 178
ОПМР-25-400-200 400 200 846 221
ОПМР-25-500-210 500 210 837 264
ОПМР-25-600-220 600 220 908 391
ОПМР-25-700-220 700 220 1019 540
ОПМР-25-800-240 800 240 1063 652
ОПМР-25-900-260 900 260 1054 818
ОПМР-25-1000-260 1000 260 1087 1095
ОПМР-25-1200-260 1200 260 1115 1286

Технические характеристики компенсаторов 2ОПМР

Марка Диаметр, мм Давление, атм Осевой ход, мм Длина, мм Вес, кг
2ОПМР-16-200-320 200 16 320 1468 167
2ОПМР-16-250-360 250 360 1550 230
2ОПМР-16-300-380 300 380 1590 283
2ОПМР-16-350-380 350 380 1608 345
2ОПМР-16-400-400 400 400 1700 386
2ОПМР-16-500-420 500 420 1742 478
2ОПМР-16-600-440 600 440 1768 697
2ОПМР-16-700-440 700 440 1794 1002
2ОПМР-16-800-480 800 480 1880 1178
2ОПМР-16-900-520 900 520 1862 1482
2ОПМР-16-1000-520 1000 520 1926 2047
2ОПМР-16-1200-520 1200 520 1926 2237
2ОПМР-25-200-320 200 25 320 1468 167
2ОПМР-25-250-360 250 360 1550 230
2ОПМР-25-300-380 300 380 1596 290
2ОПМР-25-350-380 350 380 1648 357
2ОПМР-25-400-400 400 400 1720 404
2ОПМР-25-500-420 500 420 1662 500
2ОПМР-25-600-440 600 440 1604 735
2ОПМР-25-700-440 700 440 1826 1040
2ОПМР-25-800-480 800 480 1914 1240
2ОПМР-25-900-520 900 520 1892 1572
2ОПМР-25-1000-520 1000 520 1958 2166
2ОПМР-25-1200-520 1200 520 2014 2421

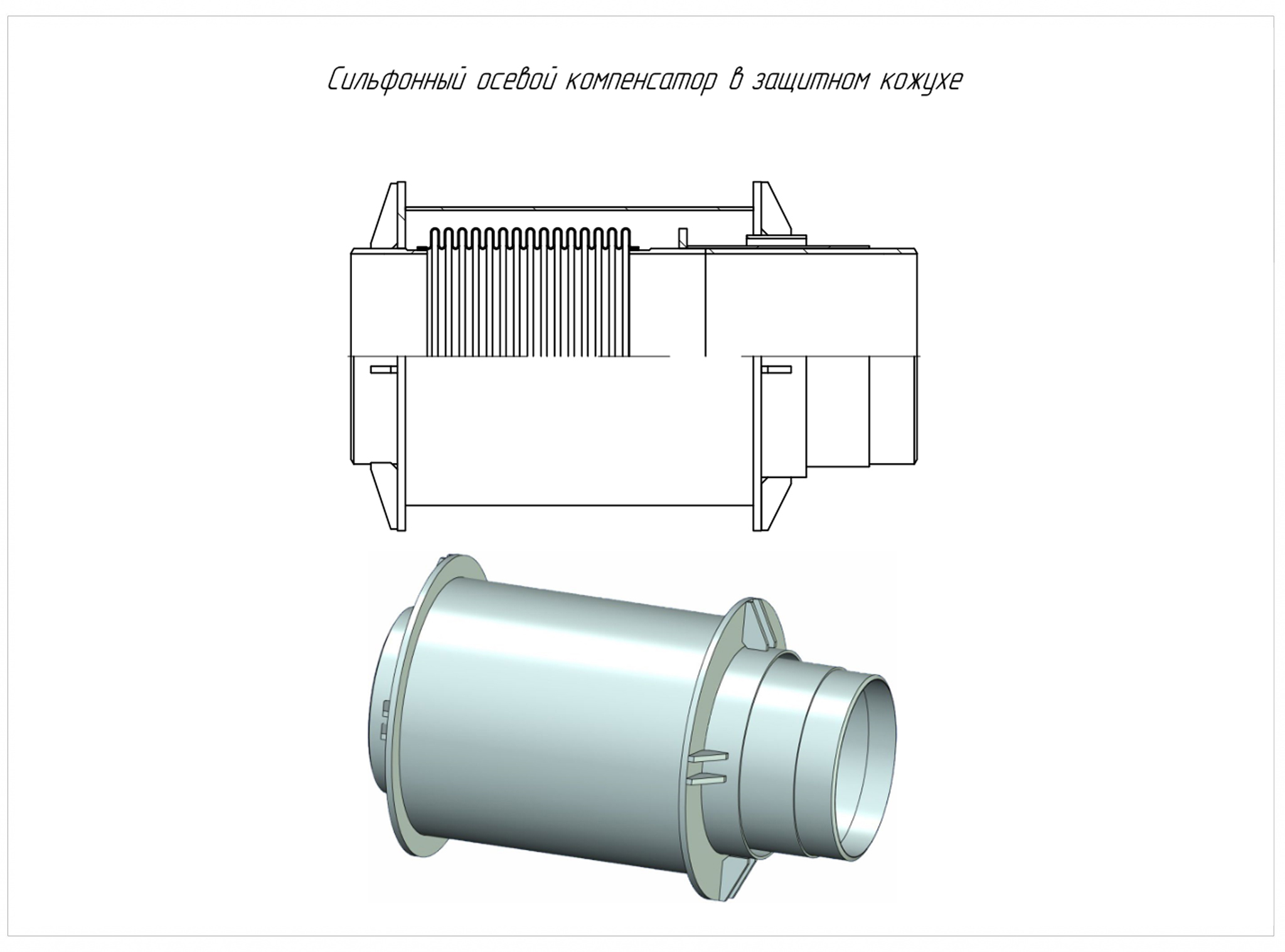

Эскиз компенсатор осевой в защитном кожухе


Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы сильфонные осевые в защитном кожухе (2КСО) и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
