Компенсаторы сальниковые Т1

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 14 000 руб.

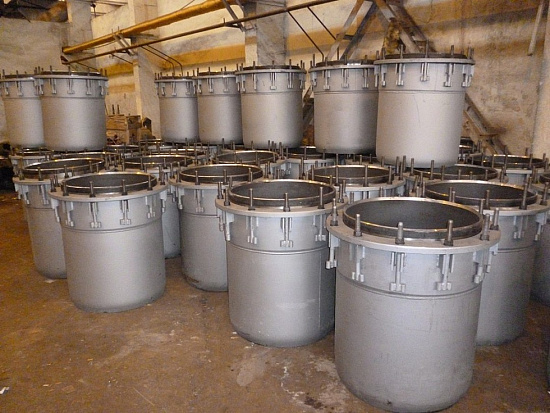

Компенсатор Т1 (серия 4.903-10 вып.7) – это сальниковый компенсатор, который изготавливается в соответствии с планом типового проектирования — «Изделия и детали трубопроводов для тепловых сетей», а также техническими условиями ООО «Химмаш» ТУ 3695-003-69799130-2012 «Компенсаторы трубопроводные (сальниковые, сильфонные, линзовые) и сильфонные компенсационные устройства».

Как и другие сальниковые компенсаторы, компенсатор Т1 применяется для установки на трубопровод паровых и тепловых сетей для компенсации температурных деформаций. Из названия устройства следует, что он обладает компенсирующей способностью только в одном направлении. Сальниковый компенсатор серии 4.903-10 вып.7 имеет компенсирующую способность от 200 до 1000 мм, в зависимости от условного диаметра устройства, а также от того, является он односторонним или двухсторонним.


Компенсаторы Т1 указанной серии допускается применять в районах строительства тепловых сетей с расчетной температурой наружного воздуха при проектировании отопления не ниже минус 40°С.

Рабочая среда — вода/пар. Рабочее давление — не выше 2,5 МПа (25 кгс/см2). Рабочая температура — воды до 200°С, пара до 300°С.  Условный диаметр трубопровода — от Ду 100 до Ду 1400 мм.

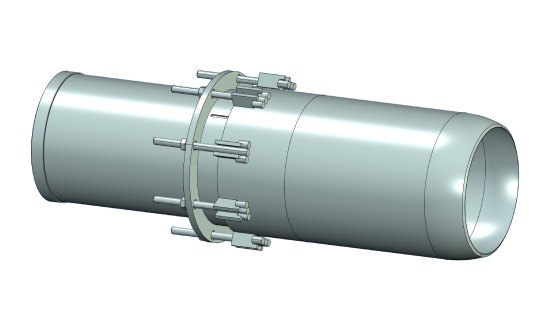

Односторонний сальниковый компенсатор Т1 состоит из следующих элементов: корпус, грунд-букса, патрубок, кольцо, контр-букса, набивка-шнур, кольцо резиновое уплотнительное, болт, гайка, шайба.

Основной металл для изготовления сальниковых компенсаторов - ст.3сп5 или ст.09Г2С. Также можно заказать производство сальниковых компенсаторов из нержавеющей стали, но стоимость таких изделий будет выше.

Технические характеристики односторонних сальниковых компенсаторов  Т1

Маркировка  Серия Т1 (4.903) односторонние
Обозначение Компенсирующая способность, мм Длина, мм Масса, кг
100-25-250 Т1.01.00.000 СБ 250 830 21
125-25-250 Т1.02 250 630 28
150-25-250 Т1.03 250 895 42
200-25-200 Т1.05 200 970 87
200-25-400 Т1.06 400 1370 104
250-25-200 Т1.07 200 970 121
250-25-400 Т1.08 400 1370 135
300-25-200 Т1.09 200 990 143
300-25-400 Т1.10 400 1390 177
350-25-200 Т1.11 200 990 161
350-25-400 Т1.12 400 1390 191
400-25-300 Т1.13 300 1150 194
400-25-500 Т1.14 500 1550 230
500-16-300 Т1.17 300 1160 276
500-16-500 Т1.18 500 1550 320
500-25-300 Т1.33 300 1165 330
500-25-500 Т1.34 500 1565 383
600-16-300 Т1.19 300 1165 350
600-16-500 Т1.20 500 1565 409
600-25-300 Т1.35 300 1180 399
600-25-500 Т1.36 500 1580 460
700-16-300 Т1.21 300 1170 416
700-16-500 Т1.22 500 1570 488
700-25-300 Т1.37 300 1182 501
700-25-500 Т1.38 500 1582 586
800-16-300 Т1.23 300 1175 492
800-16-500 Т1.24 500 1575 578
800-25-300 Т1.39 300 1186 595
800-25-500 Т1.40 500 1586 697
900-16-350 Т1.25 350 1275 624
900-16-600 Т1.26 600 1775 755
900-25-350 Т1.41 350 1290 755
900-25-600 Т1.42 600 1790 914
1000-16-350 Т1.27 350 1280 703
1000-16-600 Т1.28 600 1780 854
1000-25-350 Т1.43 350 1300 922
1000-25-600 Т1.44 600 1800 1125
1200-16-350 Т1.29 350 1336 951
1200-16-600 Т1.30 600 1836 1140
1200-25-350 Т1.45 350 1365 1293
1200-25-600 Т1.46 600 1865 1566
1400-16-350 Т1.31 350 1340 1290
1400-16-600 Т1.32 600 1840 1509
1400-25-350 Т1.47 350 1375 1716
1400-25-600 Т1.48 600 1875 1995

Технические характеристики двухсторонних сальниковых компенсаторов Т1

Маркировка  Серия Т1 (4.903) двухсторонние
Обозначение Компенсирующая способность, мм Длина, мм Масса, кг
100-25-2х250 Т1.51.00.000 СБ 2х250 1540 42
125-25-2х250 Т1.52 2х250 1540 53
150-25-2х250 Т1.53 2х250 1590 83
200-25-2х200 Т1.55 2х200 1670 161
200-25-2х400 Т1.56 2х400 2470 199
250-25-2х200 Т1.57 2х200 1670 208
250-25-2х400 Т1.58 2х400 2470 268
300-25-2х200 Т1.59 2х200 1670 270
300-25-2х400 Т1.60 2х400 2470 334
350-25-2х200 Т1.61 2х200 1740 313
350-25-2х400 Т1.62 2х400 2540 373
400-25-2х300 Т1.63 2х300 2140 390
400-25-2х500 Т1.64 2х500 2840 455
500-16-2х300 Т1.67 2х300 2240 541
500-16-2х500 Т1.68 2х500 3040 631
500-25-2х300 Т1.75 2х300 2260 651
500-25-2х500 Т1.76 2х500 3060 757
600-16-2х300 Т1.69 2х300 2260 687
600-16-2х500 Т1.70 2х500 3060 805
600-25-2х300 Т1.77 2х300 2280 780
600-25-2х500 Т1.78 2х500 3080 912
700-16-2х300 Т1.71 2х300 2260 820
700-16-2х500 Т1.72 2х500 3060 963
700-25-2х300 Т1.79 2х300 2280 984
700-25-2х500 Т1.80 2х500 3080 1156
800-16-2х300 Т1.73 2х300 2260 961
800-16-2х500 Т1.74 2х500 3060 1132
800-25-2х300 Т1.81 2х300 2280 1162
800-25-2х500 Т1.82 2х500 3080 1365

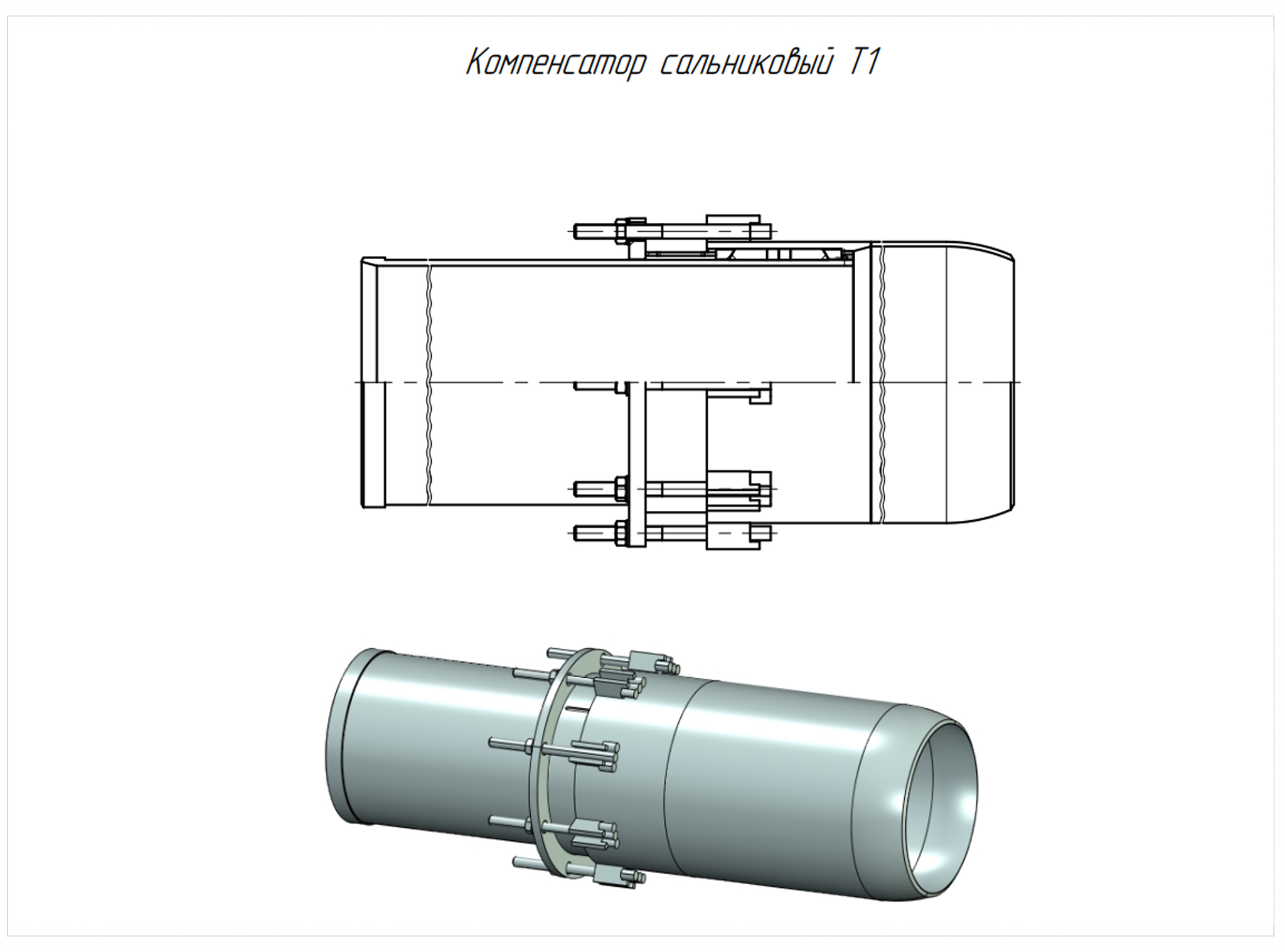

Эскиз компенсатор сальниковый Т1


Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы сальниковые т1 и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
