Компенсатор ТС-580.000.00 (серия 5.903-13 вып.4) – это двухсторонний сальниковый компенсатор, который изготавливается в соответствии с техническими условиями ООО «Химмаш» ТУ 3695-003-69799130-2012 «Компенсаторы трубопроводные (сальниковые, сильфонные, линзовые) и сильфонные компенсационные устройства», а также чертежами серии 5.903-13.

Компенсаторы данного типа демпфируют температурные деформации, возникающие в процессе работы паровых и водяных теплосетей (диаметром от 100 до 800 мм), находящихся под давлением до 2,5 МПа и с температурой до 300°С. Отличительной чертой компенсаторов данного типа является повышенная компенсирующая способность.

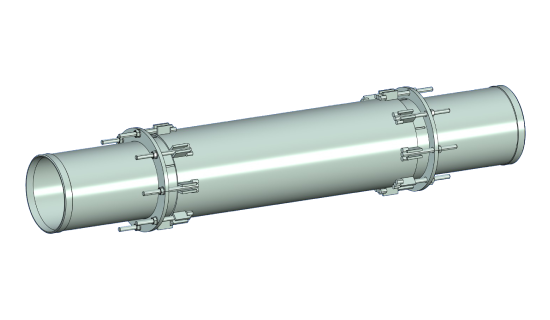

Screenshot_1.pngСальниковый компенсатор двухсторонний ТС-580 состоит из корпуса и грунд-буксы. В отличие от односторонних компенсаторов, двусторонние имеют два подвижных стакана. В изготовлении оборудования используются толстостенные бесшовные трубы или же листовая сталь (09Г2С, Ст3сп5, Ст.20). Выбор материала зависит от климатических условий района эксплуатации изделия. В качестве уплотнительных набивок сальников применяются асбестовые или же асбестопроволочные кольца (в соответствии с ГОСТ 5152-84). При температурном режиме теплоносителя до 200 °С выбирается марка АПП, для температуры до 300°С – марка АПР. При более низких термических показателях (до 170 °С) применима термостойкая резина.

Двухсторонние сальниковые компенсаторы имеют большую массу, Тем не менее, такие устройства стоят дешевле сильфонных компенсаторов с аналогичным диаметром. Данные компенсаторы не рекомендуется устанавливать в трубопроводах с агрессивной средой (продукты нефтепереработки, аммиак и др.). Но специалисты ООО «Хиимаш» разработали модели сальниковых компенсаторов с высокой устойчивостью к разрушительному действию различных веществ и химических процессов.

Технические характеристики сальниковых компенсаторов ТС-580

Маркировка  Серия ТС (5.903)
Обозначение Компенсирующая способность, мм Длина, мм Масса, кг
100-25-2х250 ТС-580.00.000 2х240 1500 42
125-25-2х250 ТС-580.00.000-01 2х240 1500 53
150-25-2х250 ТС-580.00.000-02 2х240 1620 95
200-25-2х200 ТС-580.00.000-03 2х190 1720 176
200-25-2х400 ТС-580.00.000-04 2х340 2320 212
250-25-2х200 ТС-580.00.000-05 2х190 1720 230
250-25-2х400 ТС-580.00.000-06 2х340 2320 279
300-25-2х200 ТС-580.00.000-07 2х190 1720 302
300-25-2х400 ТС-580.00.000-08 2х340 2320 367
350-25-2х200 ТС-580.00.000-09 2х190 1800 368
350-25-2х400 ТС-580.00.000-10 2х340 2400 445
400-25-2х300 ТС-580.00.000-11 2х250 2230 516
400-25-2х500 ТС-580.00.000-12 2х450 3030 608
500-16-2х300 ТС-580.00.000-21 2х250 2230 612
500-16-2х500 ТС-580.00.000-22 2х450 3030 730
500-25-2х300 ТС-580.00.000-13 2х250 2230 723
500-25-2х500 ТС-580.00.000-14 2х450 3030 850
600-16-2х300 ТС-580.00.000-23 2х250 2230 730
600-16-2х500 ТС-580.00.000-24 2х450 3030 870
600-25-2х300 ТС-580.00.000-15 2х250 2230 913
600-25-2х500 ТС-580.00.000-16 2х450 3030 1077
700-16-2х300 ТС-580.00.000-25 2х250 2230 876
700-16-2х500 ТС-580.00.000-26 2х450 3030 1034
700-25-2х300 ТС-580.00.000-17 2х250 2230 1122
700-25-2х500 ТС-580.00.000-18 2х450 3030 1154
800-16-2х300 ТС-580.00.000-27 2х250 2230 1113
800-16-2х500 ТС-580.00.000-28 2х450 3030 1325
800-25-2х300 ТС-580.00.000-19 2х250 2230 1390
800-25-2х500 ТС-580.00.000-20 2х450 3030 1650

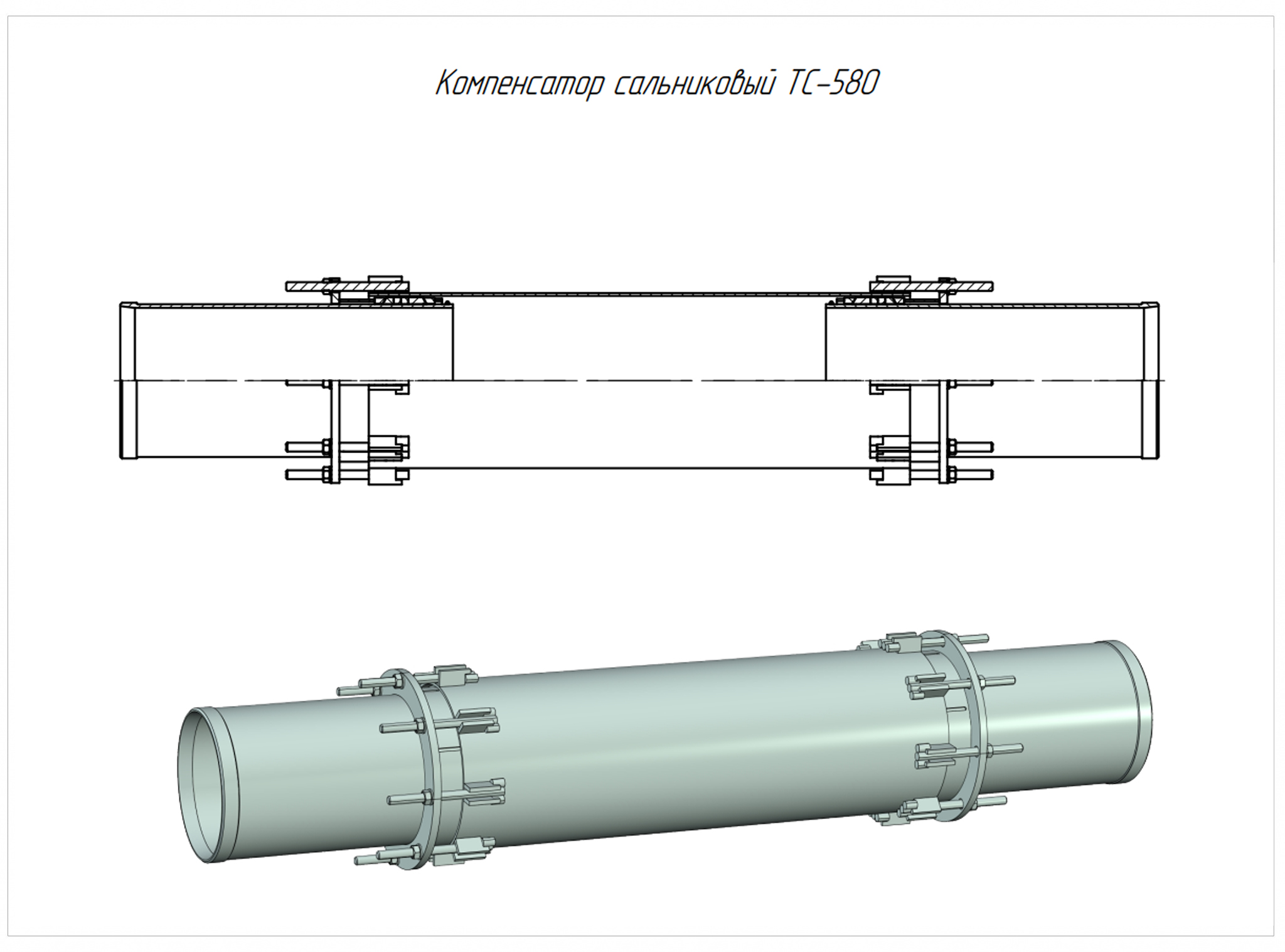

Эскиз компенсатор сальниковый ТС-580


Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы сальниковые тс-580 и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
