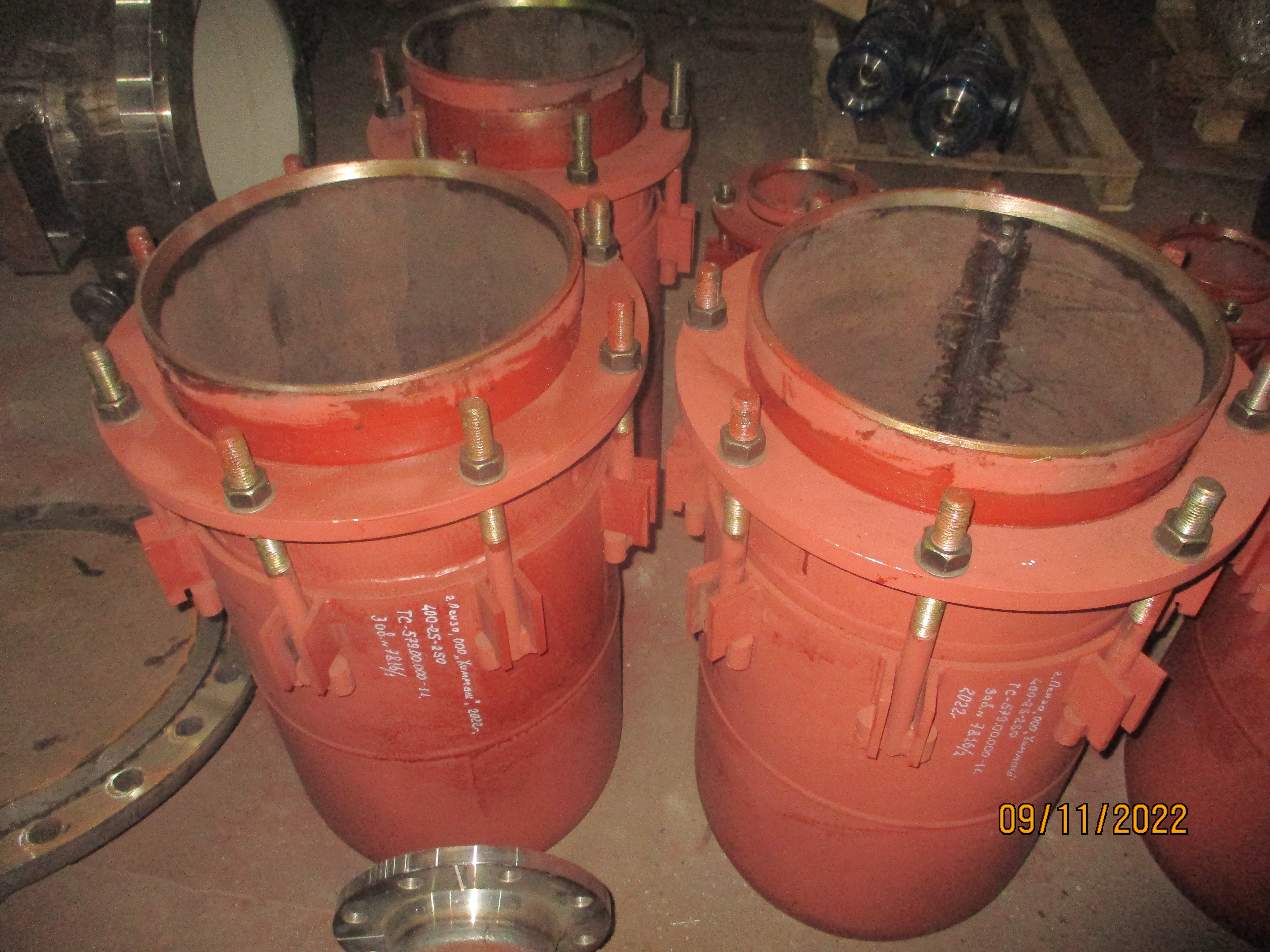

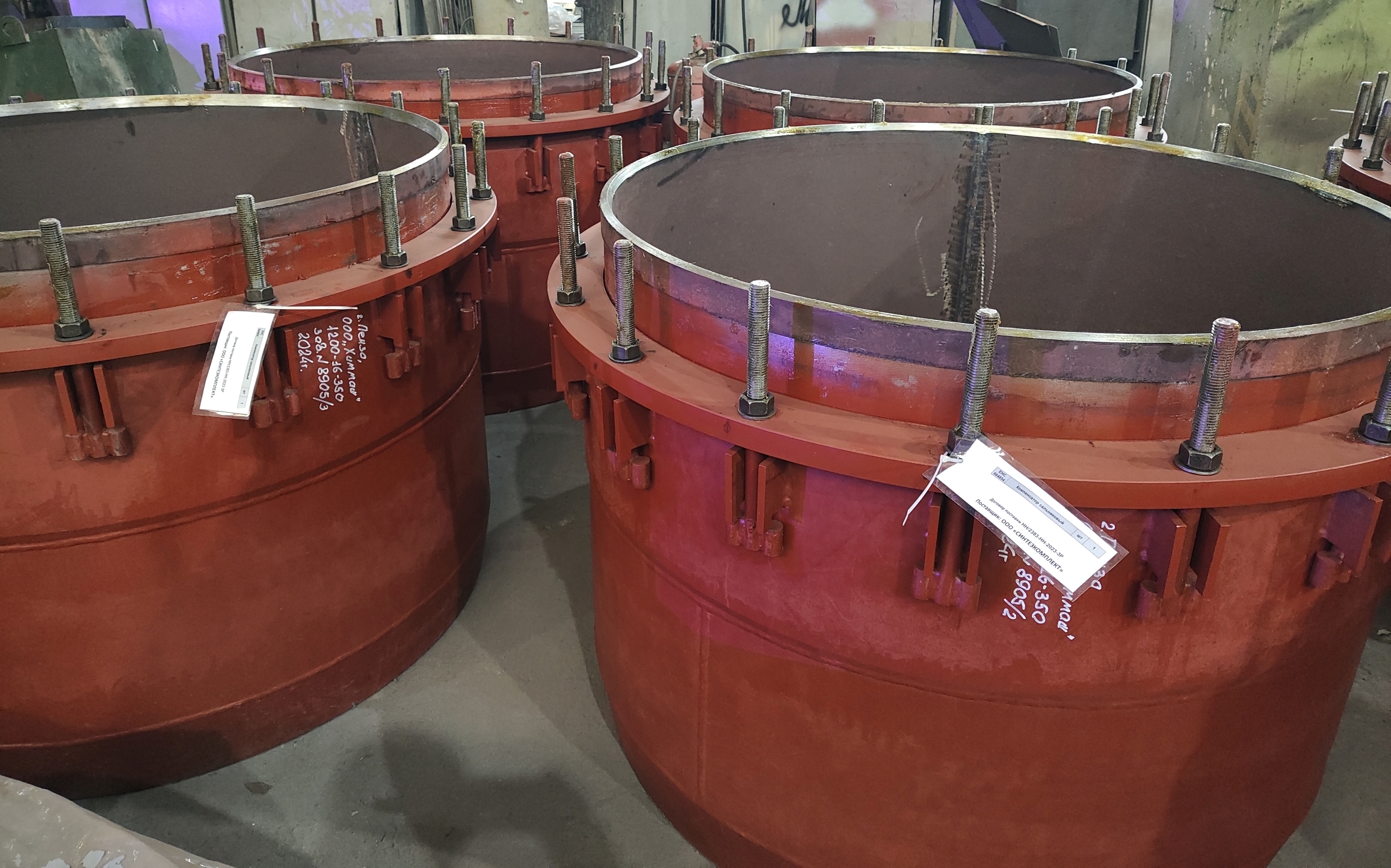

Компенсатор ТС-579.000.00 (серия 5.903-13 вып.4) – это односторонний сальниковый компенсатор, который изготавливается в соответствии с техническими условиями ООО «Химмаш» ТУ 3695-003-69799130-2012 «Компенсаторы трубопроводные (сальниковые, сильфонные, линзовые) и сильфонные компенсационные устройства», а также одобренными организациями ВНИПИэнергопром и Теплоэлектропроект чертежам серии 5.903-13.

Компенсаторы этого типа используются для установки на трубопроводных магистралях, работающих в таких сферах, как тепловая, нефтяная, газовая, химическая и другие.

Компенсатор призван нивелировать термические деформации, возникающие в процессе работы паровых и водяных теплосетей, находящихся под давлением до 2,5 МПа и с температурой до 300°С.

При работе в зонах с низкой температурой окружающей среды следует учитывать, что на оборудование будет производиться воздействие не только внешних факторов, но и внутренних (скачки температуры и давления, вибрация и тд).


Поэтому компенсатор изготавливается из толстостенных цельных патрубков из углеродистой стали, способной выдерживать температуру до -40С, или из низкоуглеродистых сталей марки 17ГС, 09Г2С и других, для температур от -40°С до -60°С.

При эксплуатации компенсаторов с уплотняющим материалом следует учитывать, что срок службы набивки составляет 25 полных циклов нагружения, т.е. отопительный сезон. Своевременная замена уплотнителя продлит работу установки и предотвратит утечку сырья.

Для работы со стандартными параметрами транспортируемой среды используют набивку марки АР или АП-31. При работе с высоким давлением до 10 МПа и температурой +400°С используют асбестовые кольца и прорезиненную набивку марки АР, АРС.

В условиях работы с невысокими показателями - до 0.5 МПа и +140°С используют кольца из теплостойкой резины средней твердости в комплекте с асбестовой набивкой.

ООО «Химмаш» изготавливает компенсаторы по серии ТС-579 как без набивки уплотнителем, так и с набивкой. Цена зависит от диаметра компенсатора, давления, марки стали и наличия или отсутствия набивки.

Технические характеристики сальниковых компенсаторов ТС-579

Маркировка  Серия ТС (5.903)
Обозначение Компенсирующая способность, мм Длина, мм Масса, кг
100-25-250 ТС-579.00.000  240 850 24
125-25-250 ТС-579.00.000-01 240 880 30
150-25-250 ТС-579.00.000-02 240 950 45
200-25-200 ТС-579.00.000-03 190 1040 91
200-25-400 ТС-579.00.000-04 340 1340 109
250-25-200 ТС-579.00.000-05 190 1040 117
250-25-400 ТС-579.00.000-06 340 1340 144
300-25-200 ТС-579.00.000-07 190 1080 148
300-25-400 ТС-579.00.000-08 340 1380 183
350-25-200 ТС-579.00.000-09 190 1120 163
350-25-400 ТС-579.00.000-10 340 1420 195
400-25-300 ТС-579.00.000-11 250 1230 210
400-25-500 ТС-579.00.000-12 450 1630 247
500-16-300 ТС-579.00.000-29 250 1230 290
500-16-500 ТС-579.00.000-30 450 1630 340
500-25-300 ТС-579.00.000-13 250 1230 326
500-25-500 ТС-579.00.000-14 450 1630 380
600-16-300 ТС-579.00.000-31 250 1250 338
600-16-500 ТС-579.00.000-32 450 1650 396
600-25-300 ТС-579.00.000-15 250 1250 400
600-25-500 ТС-579.00.000-16 450 1650 470
700-16-300 ТС-579.00.000-33 250 1250 420
700-16-500 ТС-579.00.000-34 450 1650 494
700-25-300 ТС-579.00.000-17 250 1250 491
700-25-500 ТС-579.00.000-18 450 1650 578
800-16-300 ТС-579.00.000-35 250 1250 503
800-16-500 ТС-579.00.000-36 450 1650 595
800-25-300 ТС-579.00.000-19 250 1250 599
800-25-500 ТС-579.00.000-20 450 1650 708
900-16-350 ТС-579.00.000-37 300 1460 640
900-16-600 ТС-579.00.000-38 500 1860 776
900-25-350 ТС-579.00.000-21 300 1470 785
900-25-600 ТС-579.00.000-22 500 1870 945
1000-16-350 ТС-579.00.000-39 300 1460 706
1000-16-600 ТС-579.00.000-40 500 1860 858
1000-25-350 ТС-579.00.000-23 300 1480 980
1000-25-600 ТС-579.00.000-24 500 1880 1200
1200-16-350 ТС-579.00.000-41 300 1470 971
1200-16-600 ТС-579.00.000-42 500 1870 1168
1200-25-350 ТС-579.00.000-25 300 1490 1300
1200-25-600 ТС-579.00.000-26 500 1890 1600
1400-16-350 ТС-579.00.000-43 300 1470 1423
1400-16-600 ТС-579.00.000-44 500 1870 1730
1400-25-350 ТС-579.00.000-27 300 1500 1766

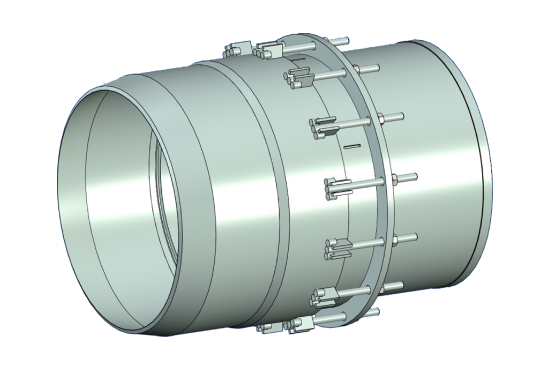

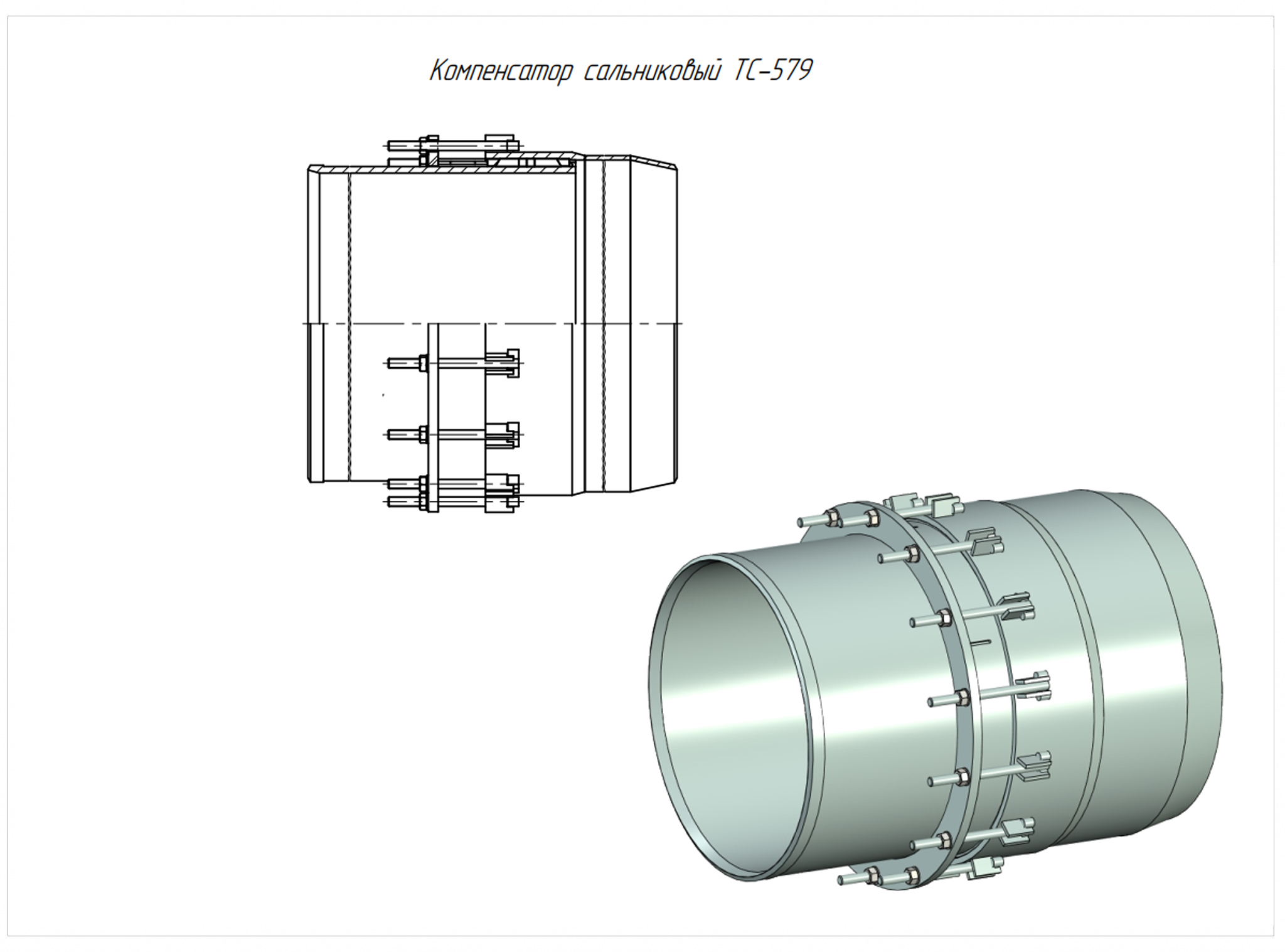

Эскиз компенсатор сальниковый ТС-579


Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы сальниковые тс-579 и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
