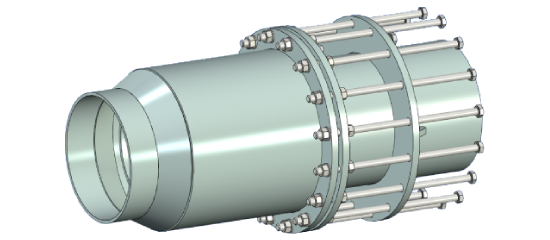

Компенсаторы сальниковые ТМ-25

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 55 000 руб.

Компенсаторы данной серии предназначены для безанкерной прокладки магистралей пульповода диаметром от 300 до 1200 мм и расчетным давлением не более 1 МПа. Изготавливаются по альбомам серии 4.902-8 вып.5.

Устройство служит в качестве средства компенсации осевых нагрузок на технологическую систему, возникающих из-за перепадов давления и температуры. Перепад расчетных температур воздуха — до 80 °С.

Обозначаются данные компенсаторы как: сальниковый компенсатор 4.902-8, компенсатор сальниковый ТМ 25.00.00, компенсатор по серии 4.902-8 выпуск 5.

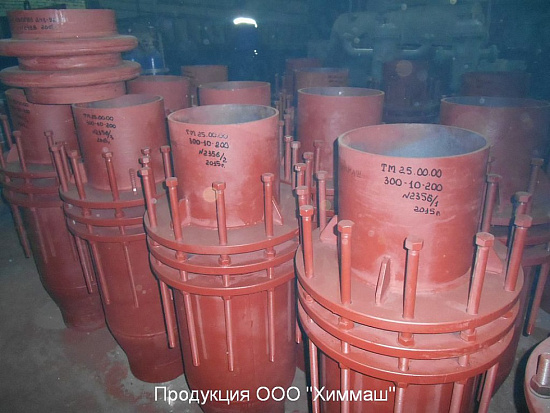

564sra8nhb3m8yl5jnzj55bhn2mx37s3.jpgПравила монтажа компенсаторов ТМ-25: данный вид компенсаторов присоединяется к концам трубопроводов из стали методом сварки встык. Длина компенсатора для монтажа высчитывается при установке и зависит от того, при какой температуре воздуха осуществляется монтаж. Если используется безанкерный метод прокладки пульповода, то в этом случае не потребуется устройство анкерных опор на прямых участках без уклона или с уклоном, который не превышает 0,08, а также в случаях углах поворота в горизонтальной плоскости. Если укладка идет с уклоном более 0,08, а также при углах поворота в вертикальной плоскости более 5°, то необходимо осуществить монтаж анкерных опор. Установка пульповодов осуществляется на скользящие опоры, изготовленные в соответствии с конструкцией в серии 4.902-8 вып.5.

Заказать компенсатор ТМ 25.00.00 с ограничителем по серии 4.902-8 вы можете обратившись в отдел продаж ООО «Хиимаш» по электронной почте: marketing@penzahim.ru. Цена и условия поставки Вас приятно удивят.

Технические характеристики компенсаторов сальниковых ТМ-25

Обозначение Диаметр, мм Давление, МПа (атм) Осевое усилие, кгс Масса, кг
ТМ 25.00.00 300 1,0 (10) 10000 242
ТМ 25.00.00-01 350 12000 323
ТМ 25.00.00-02 400 15000 445
ТМ 25.00.00-03 500 21000 532
ТМ 25.00.00-04 600 30000 644
ТМ 25.00.00-05 700 44000 823
ТМ 25.00.00-06 800 48000 980
ТМ 25.00.00-07 900 54000 1112
ТМ 25.00.00-08 1000 72000 1345
ТМ 25.00.00-09 1200 80000 1786

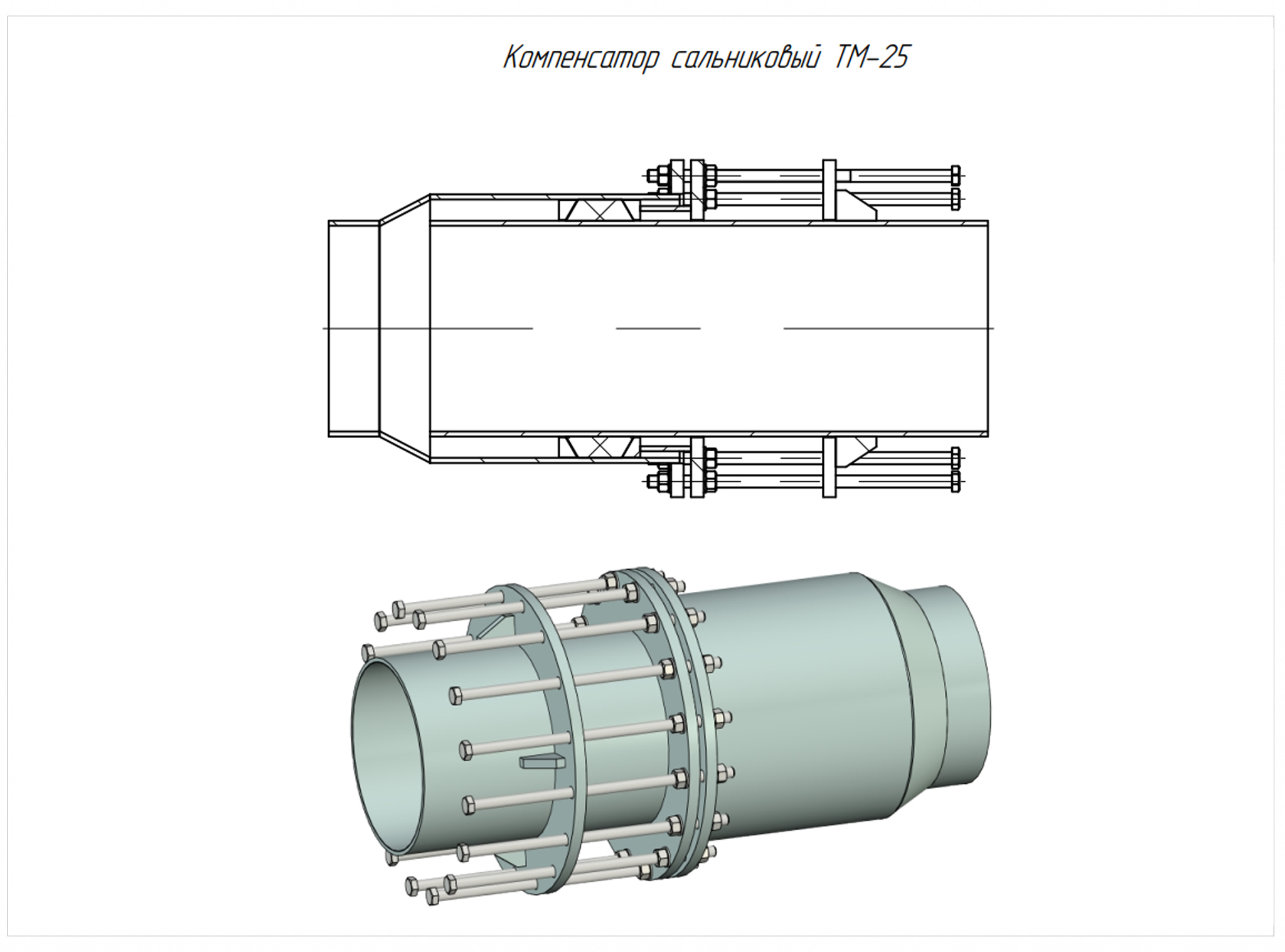

Эскиз компенсатор сальниковый ТМ-25


Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы сальниковые тм-25 и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
