Компенсаторы по серии 7.401-2 предназначены для трубопроводов горнорудной промышленности с диаметром от 100 до 400 мм с давлением от 1 до 16 МПа.

Как и любое другое компенсирующее устройство, компенсатор высокого давления 7.401-2 компенсирует расширения трубопровода вследствие перепада температур. Выполняя свою задачу, компенсатор 7.401-2 значительно снижает риск возникновения критической ситуации и рaзрыва труб из-за высокого давления транспортируемой среды или ее термического воздействия.

Изготовление компенсаторов 7.401-2 осуществляется преимущественно для сферы нефтедобычи для нефтепроводов, пульпопроводов, эксплуатирующихся в горных стволах и шахтах вертикального и наклонного расположения.

Компенсаторы данной серии подразделяются на следующие выпуски:

серия 7.401-2 выпуск 1 (диаметр 100 мм)
серия 7.401-2 выпуск 2 (диаметр 150 мм)
серия 7.401-2 выпуск 3 (диаметр 200 мм)
серия 7.401-2 выпуск 4 (диаметр 250 мм)
серия 7.401-2 выпуск 5 (диаметр 300 мм)
серия 7.401-2 выпуск 6 (диаметр 350 мм)
серия 7.401-2 выпуск 7 (диаметр 400 мм)

ООО «Химмаш» является производителем компенсаторов по серии 7.401-2. Стоимость на данные компенсаторы будет предоставлена заказчику в течение дня после обращения в отдел продаж.

Технические характеристики сальниковых компенсаторов по серии 7.401-2 выпуск 1

Обозначение	Шифр	Диаметр, мм	Давление, атм	Масса, кг
1К100-000	К100-1,0	100	10	148
1К100-000-01	К100-1,6		16	149
1К100-000-02	К100-2,5		25	152
2К100-000	К100-4,0		40	157
2К100-000-01	К100-63		63	161
3К100-000	К100-10		100	192

Технические характеристики сальниковых компенсаторов по серии 7.401-2 выпуск 2

Обозначение	Шифр	Диаметр, мм	Давление, атм	Масса, кг
1К150-000	К150-1,0	150	10	270
1К150-000-01	К150-1,6		16	272
1К150-000-02	К150-2,5		25	278
2К150-000	К150-4,0		40	290
2К150-000-01	К150-6,3		63	308
3К150-000	К150-10,0		100	381

Технические характеристики сальниковых компенсаторов по серии 7.401-2 выпуск 3

Обозначение	Шифр	Диаметр, мм	Давление, атм	Масса, кг
1К200-000	К200-1,0	200	10	470
1К200-000-01	К200-1,6		16	472
1К200-000-02	К200-2,5		25	481
2К200-000	К200-4,0		40	492
2К200-000-01	К200-6,3		63	534
3К200-000	К200-10,0		100	660

Технические характеристики сальниковых компенсаторов по серии 7.401-2 выпуск 4

Обозначение	Шифр	Диаметр, мм	Давление, атм	Масса, кг
1К250-000	К250-1,0	250	10	702
1К250-000-01	К250-1,6		16	708
1К250-000-02	К2050-2,5		25	718
2К250-000	К250-4,0		40	741
2К250-000-01	К250-6,3		63	794
3К250-000	К250-10,0		100	982
3К250-000-01	К250-16,0		160	1000

Технические характеристики сальниковых компенсаторов по серии 7.401-2 выпуск 5

Обозначение	Шифр	Диаметр, мм	Давление, атм	Масса, кг
1К300-000	К300-1,0	300	10	914
1К300-000-01	К300-1,6		16	926
1К300-000-02	К300-2,5		25	940
2К300-000	К300-4,0		40	151
2К300-000-01	К300-6,3		63	218
3К300-000	К300-10,0		100	978

Технические характеристики сальниковых компенсаторов по серии 7.401-2 выпуск 6

Обозначение	Шифр	Диаметр, мм	Давление, атм	Масса, кг
1К350-000	К350-1,0	350	10	1069
1К350-000-01	К350-1,6		16	1081
1К350-000-02	К350-2,5		25	1105
2К350-000	К350-4,0		40	1151
2К350-000-01	К350-6,3		63	1233
3К350-000	К350-10,0		100	1468

Технические характеристики сальниковых компенсаторов по серии 7.401-2 выпуск 7

Обозначение	Шифр	Диаметр, мм	Давление, атм	Масса, кг
1К400-000	К400-1,0	400	10	1231
1К400-000-01	К400-1,6		16	1243
1К3400-000-02	К400-2,5		25	1278
2К400-000	К400-4,0		40	1373
2К400-000-01	К400-6,3		63	1448
3К400-000	К400-10,0		100	1778

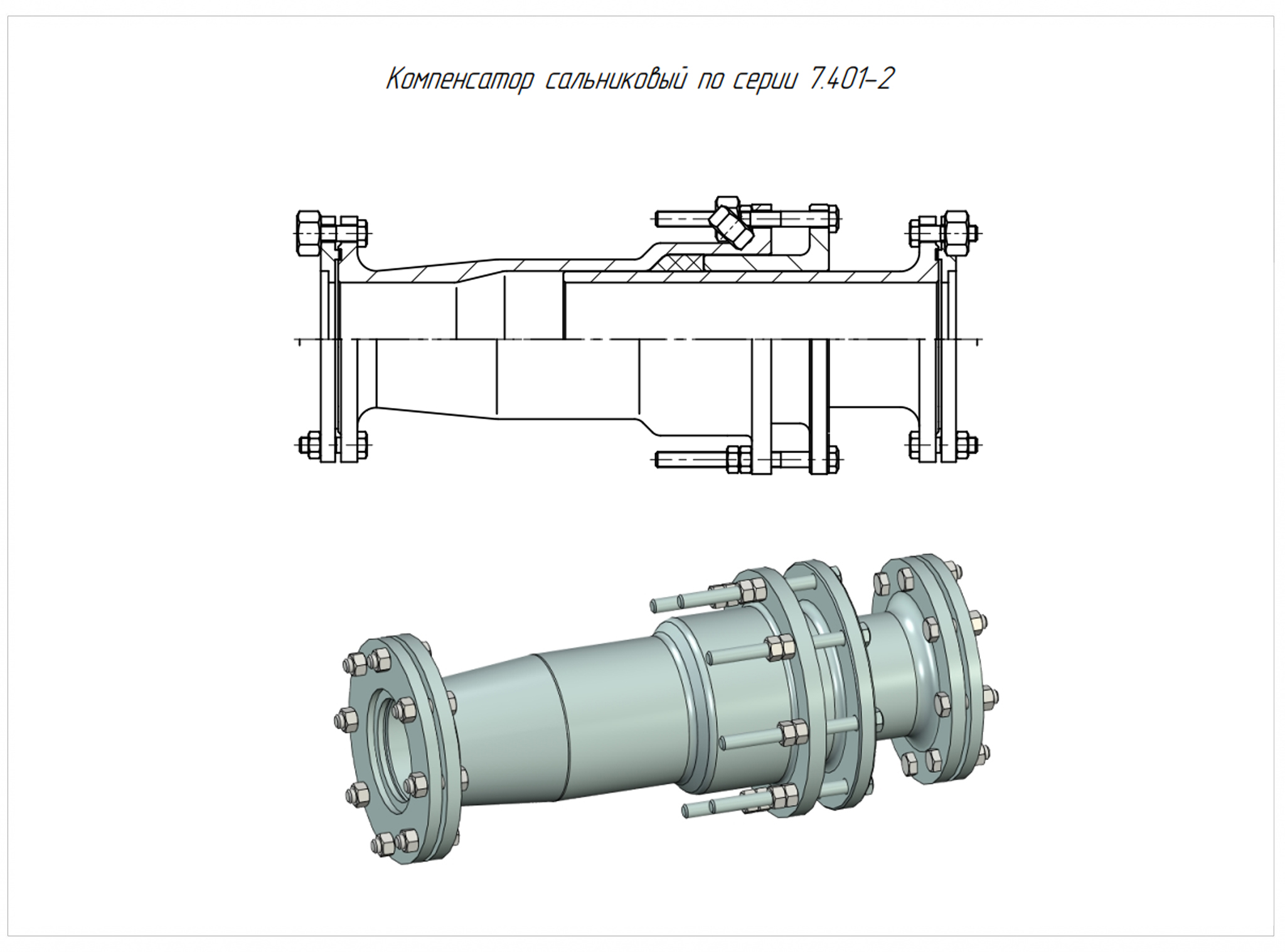

Эскиз компенсатор сальниковый по серии 7.401-2

700-16-300

600-25-500

Двухсторонние

Двухсторонний сальниковый компенсатор

Односторонние

Сальниковые компенсаторы

Сальниковый компенсатор односторонний

Компенсатор сальниковый Ду1500

Сальник нажимной

Сальниковый компенсатор с фланцами

Компенсатор сальниковый СК 2109-92

Компенсаторы сальниковые ТМ-25 с ограничителями

Нажимной сальник Ду100

Сальник нажимной серии 5.900-3

Сальники набивные серии 5.900-2

ТМ 91-10

Сальник нажимной Ду100

Компенсаторы по серии ТС-579

400-25-250 по ТС

Компенсатор сальниковый ТС-579

СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы сальниковые по серии 7.401-2 и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
