Данный тип сальниковых компенсаторов используется для эксплуатации водных трубопроводов, а также магистралей, проводящих неагрессивные и щелочные жидкости.

Компенсатор СК 2109-92 необходим для компенсаций деформаций металла, вызванных температурными изменениями. Он обеспечивает безопасность эксплуатации трубопроводных систем и изготавливается в соответствии с одноименной типовой серией СК 2109-92 «Детали и конструкции водопроводных сетей».

Конструкция СК 2109-92 аналогична другим типами сальниковых компенсаторов, но отличается тем, что длина компенсатора всегда составляет ровно 565 мм, независимо от диаметра компенсатора серии СК 2109-92. Давление также стабильно, как и строительная длина компенсатора. Оно составляет 1 МПа (10 атм). Установка компенсатора осуществляется в трубопровод посредством сварного соединения (под приварку).

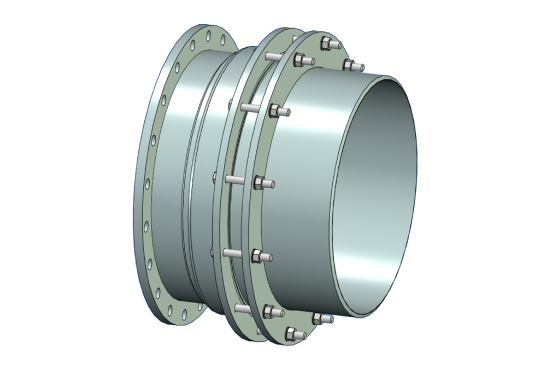

m1zrlshgqdh3ucd2l8eegfa7r0wobv28.jpgОсновными элементами конструкции компенсатора СК 2109-92 являются:

  • Корпус компенсатора
  • Фланец нажимной
  • Штуцер
  • Кольцо
  • Кольцо уплотнительное
  • Шпилька
  • Гайка


В качестве основного материала изготовления используется сталь 09Г2С и сталь 12Х18Н10Т.  Монтаж выполняется в соответствии с требованием СНиП III-18-75 и проектной документацией. Для длительной эксплуатации требуется регулярная профилактика и замена сальниковой набивки

ООО «Химмаш» (г.Пенза) выпускает различные типы сальниковых компенсаторов, которые могут изготавливаться по типовым чертежам или параметрам заказчика. Стоимость зависит от диаметра компенсатора СК 2109-92, а также наличия или отсутствия сальниковой набивки.

Технические характеристики сальниковых компенсаторов СК-2109-92

Обозначение Диаметр, мм Давление, МПа (атм) Длина, мм Масса, кг
Компенсатор сальниковый СК 2109-92-138 600 1,0 (10) 565 221
Компенсатор сальниковый СК 2109-92-139 900 340
Компенсатор сальниковый СК 2109-92-140 1000 393
Компенсатор сальниковый СК 2109-92-141 1200 470
Компенсатор сальниковый СК 2109-92-142 1400 575
Компенсатор сальниковый СК 2109-92-143 1600 729

Эскиз компенсатор сальниковый СК 2109-92


Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы сальниковые ск 2109-92 и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
