Компенсаторы линзовые МВН, МН, ЛОК, ЛФОК

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 17 000 руб.

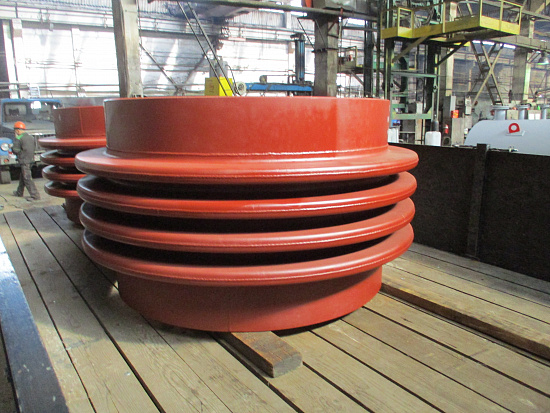

Помимо стандартных линзовых компенсаторов типа ОСТ или КЛО, наша компания производит и более редкие модели, такие как по серии МВН, МН, ЛОК и ЛФОК.

Компенсаторы по нормали машиностроения МН 2894-62 представляют собой компенсаторы линзового внутренним стаканом (обечайкой). В зависимости от необходимых величин деформаций компенсаторы изготавливаются различным числом линз (от одной до четырех). Диапазон диаметров: 100 - 2400 мм, диапазон давлений: 0.2, 1, 2.5, 4, 6 кгс/см2. Данные компенсаторы можно применять и на давление 7 кгс/см2 с температурой до 200С.

Пример условного обозначения МН: Компенсатор 2,5-600-2-Д МН 2894-62, где:

6l1cxhn4k0lucixyj1hxjlavq8uiqcqh.jpg2,5 – давление, кгс/см2

600 – условный диаметр, мм

2 – количество линз

Д – дренажная трубка

Компенсаторы по серии МВН имеют такую особенность, что они изготавливаются без направляющих патрубков на давление 0,1 МПа, 0,25 МПа, 0,4 МПа, 0,6 МПа и с диаметрами от 100 до 1400 мм в следующих исполнениях:

  • Однолинзовые МВН 195-63 (БК-590902 СБ)

  • Двухлинзовые МВН 198-63 (БК-590903 СБ)

  • Трехлинзовые МВН 201-63 (БК-590904 СБ)

Пример условного обозначения МВН: Компенсатор 1200-0,4-3 16 МВН 201-63, где:

  • 1200 – условный диаметр, мм

  • 0,4 – давление, МПа

  • 3 – количество линз

  • 16 – номер компенсатора по МВН

Компенсаторы ЛОК и ЛФОК – это линзовые осевые компенсаторы (ЛОК) и линзовые осевые компенсаторы с фланцами (ЛФОК).

Технические характеристики компенсаторов линзовых МВН

Диаметр, мм Давление, МПа Масса, кг
Однолинзовые Двухлинзовые Трехлинзовые
МВН  195-63 МВН  198-63 МВН  201-63
100 0,6 7,5 15 23
125 8 17 25
150 9 18 26
200 11 22 32
250 13 27 40
300 15 30 45
350 17 34 51
400 19 39 59
450 20 40 60
500 22 44 66
600 26 51 77
700 0,4 28 57 85
800 0,25 32 65 97
1000 38 77 116
1200 0,1 45 90 136
1400 50 100 151

Технические характеристики компенсаторов МН

Диаметр, мм Масса при давлении (кгс/см2)
Однолинзовые Двухлинзовые Трехлинзовые Четырехлинзовые
0,2 1 2,5 4 6 0,2 1 2,5 4 6 0,2 1 2,5 4 6 0,2 1 2,5 4 6
100 - 13 - 9 11 - 20 - 13 16 - 27 - 17 22 - 35 - 21 28
125 - 16 - 11 14 - 24 - 16 20 - 33 - 21 26 - 42 - 25 32
150 - 19 - 14 18 - 29 - 19 25 - 40 - 25 32 - 51 - 30 39
175 - 22 - 17 21 - 33 - 23 29 - 45 - 28 37 - 57 - 34 45
200 - 24 - 22 28 - 36 - 30 36 - 49 - 35 45 - 62 - 4 53
250 - 29 30 31 40 - 44 38 40 51 - 58 46 50 63 - 72 54 59 75
300 - 38 40 40 52 - 54 49 53 67 - 70 59 64 81 - 86 69 76 96
350 47 50 52 54 70 66 73 66 70 91 85 95 80 86 112 104 118 93 102 134
400 54 58 64 66 80 77 85 79 79 102 100 111 94 101 125 123 138 108 118 149
450 60 65 72 74 95 85 94 88 93 120 110 122 104 112 148 134 15 120 131 172
500 69 73 89 91 106 97 106 108 113 135 126 140 128 135 163 154 173 146 156 193
600 81 86 114 117 124 114 124 136 142 158 147 162 159 168 192 180 200 151 193 226
700 93 99 130 133 142 131 143 155 162 181 168 187 180 190 218 207 232 205 219 256
800 105 112 137 - - 148 161 165 - - 191 210 194 - - 235 261 222 - -
900 124 131 154 - - 178 192 185 - - 232 253 217 - - 287 315 249 - -
1000 140 147 170 - - 201 216 204 - - 263 285 238 - - 324 355 283 - -
1200 191 200 - - - 275 293 - - - 359 385 - - - 443 478 - - -
1400 222 - - - - 319 - - - - 415 - - - - 511 - - - -
1500 243 - - - - 351 - - - - 459 - - - - 566 - - - -
1600 260 - - - - 375 - - - - 489 - - - - 602 - - - -
1800 290 - - - - 418 - - - - 546 - - - - 672 - - - -
2000 327 - - - - 479 - - - - 634 - - - - 788 - - - -
2200 395 - - - - 581 - - - - 730 - - - - 899 - - - -
2400 430 - - - - 611 - - - - 795 - - - - 978 - - - -

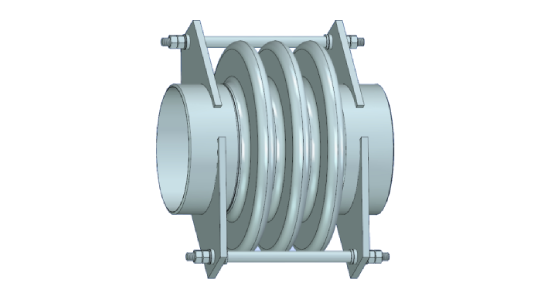

Эскиз компенсатор линзовый МВН


Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы линзовые мвн, мн, лок, лфок и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
