Компенсаторы линзовые КЛО

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист

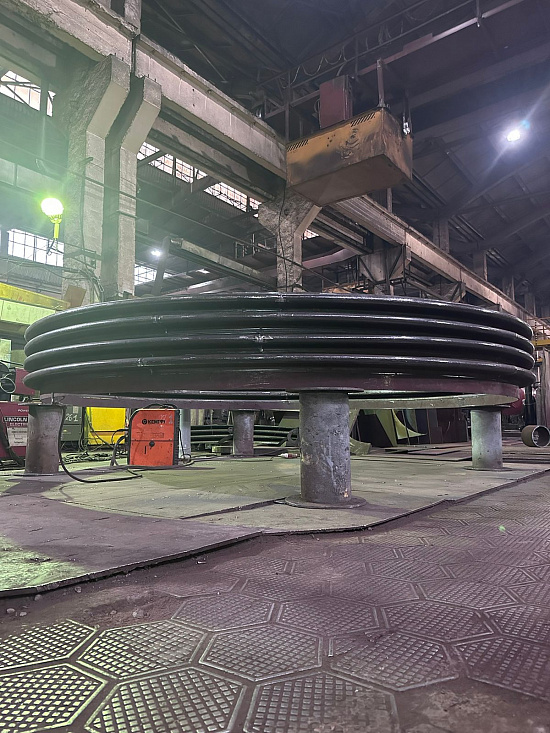

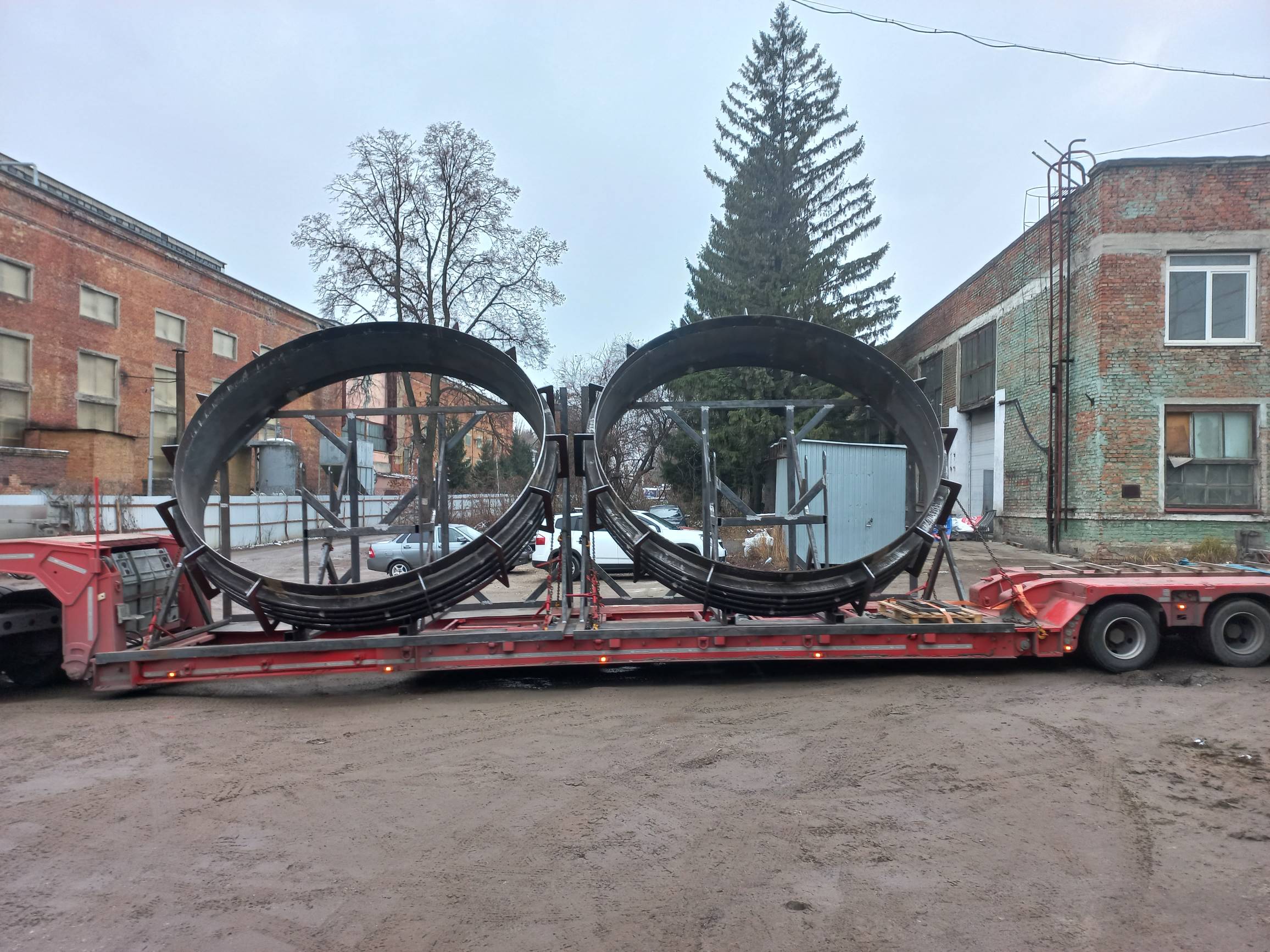

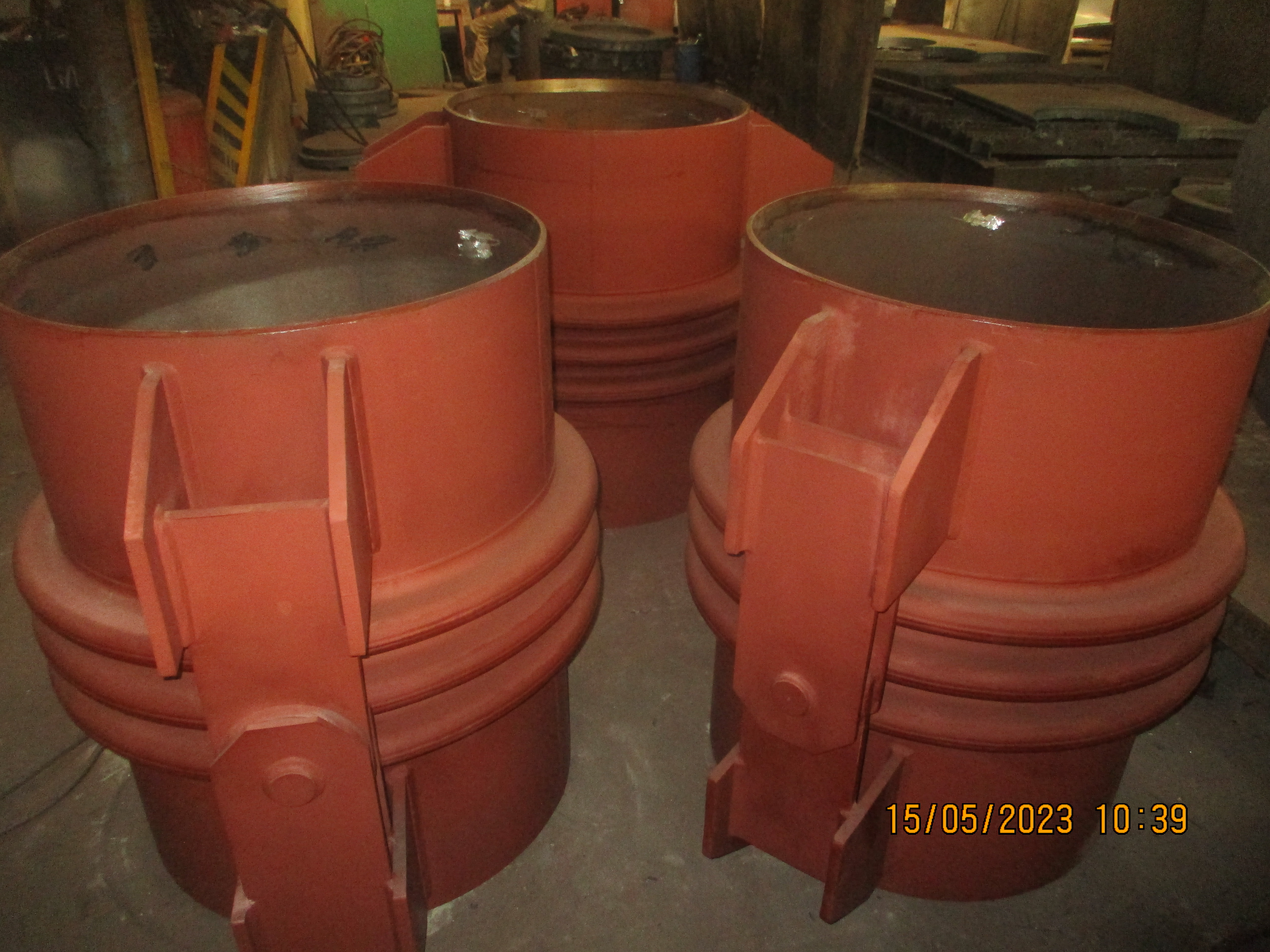

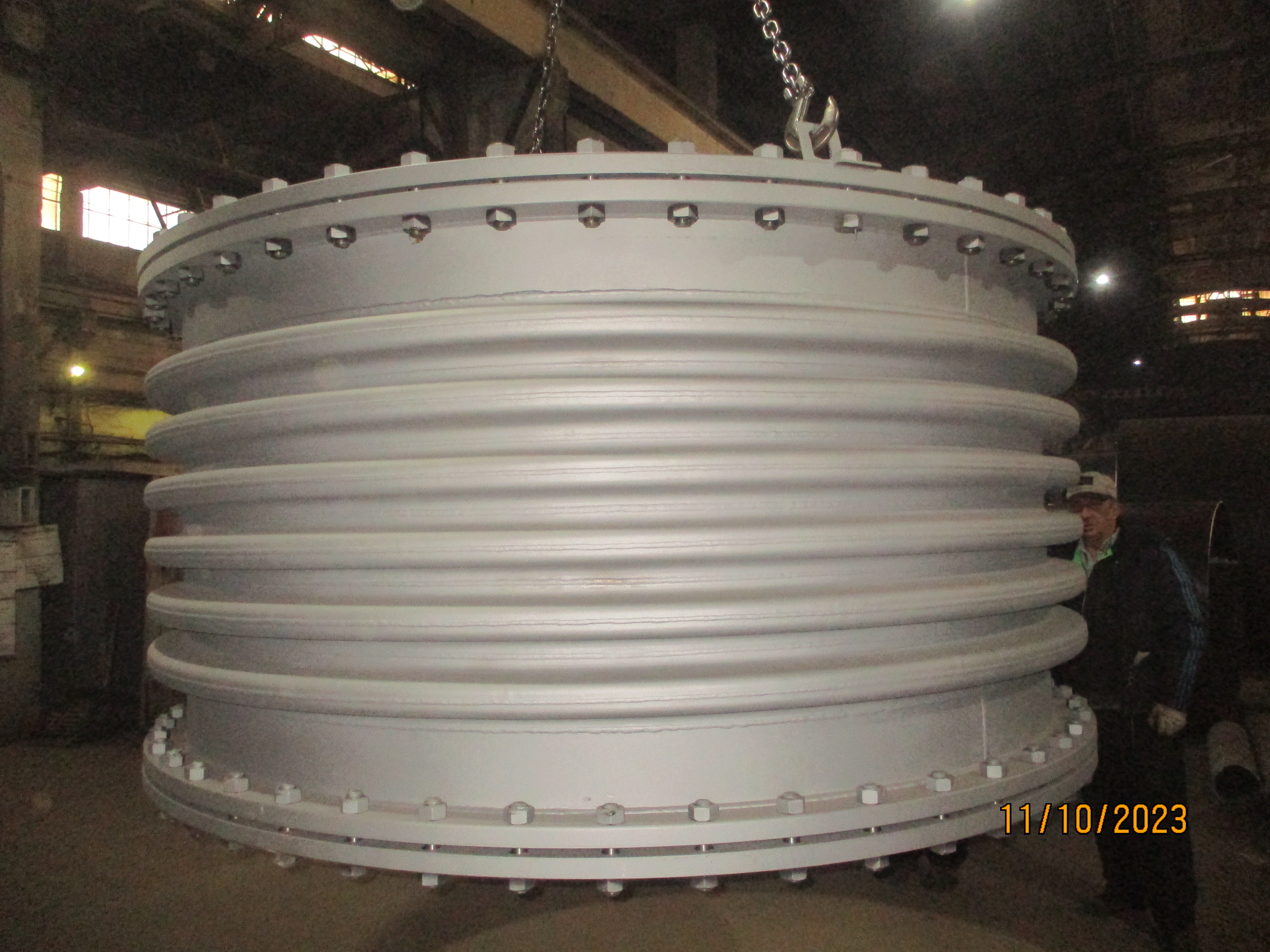

Линзовые компенсаторы типа КЛО обеспечивают работоспособность трубопровода при его удлинении за счет температурного расширения металла.

ООО «Химмаш» изготавливает компенсаторы КЛО путем механической выкатки из листового металлопроката. Компенсатор КЛО состоит из  полулинз, которые сварены между собой кольцевыми швами. К ним привариваются патрубки и (при необходимости) фланцы. В некоторых комплектациях компенсаторы могут иметь внутренний или внешний защитный кожух и дренажную трубку. Компенсаторы КЛО изготавливаются в исполнениях: М1 - из стали Ст3сп5; М2 - Ст20; М3 - 09Г2С; М4 - 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т.

Маркировка компенсаторов КЛО:

p39juwtb751qcvpd0rgia27w8nofe6rb.jpgКЛО 700-2,5-4-ОД-М2Ф, где:

КЛО – компенсатор линзовый осевой;

700 – условный диаметр, мм;

2,5 – условное давление, атм;

4 – количество линз;

О – внутренняя обечайка;

Д – дренажная трубка;

М2 – материальное исполнение;

Ф – с фланцами;

Линзовый компенсатор выполняет в трубопроводах следующие функции:

  • компенсирует температурные расширения в осевом направлении;
  • снижает вероятность разрушения трубопровода при температурном расширении;
  • устраняет несоосность двух соседних секций трубопровода;
  • обеспечивает подключение трубопроводов к двигателям, насосам, турбинам и другим устройствам;
  • минимизирует вибрацию и обеспечивает герметичность трубопровода.

Компенсатор линзовый осевой КЛО используется в теплосетях, где роль теплоносителя играет пар или вода, на электростанциях, химических комбинатах, а также в нефтяной и газовой промышленности.

Линзовый компенсатор КЛО может компенсировать температурное расширение трубопровода только в осевом направлении. Если трубопровод подвержен сдвиговым деформациям, то необходимо устанавливать линзовый компенсатор соответствующего типа (угловой или сдвиговый) или сильфонный компенсатор.


Технические характеристики компенсаторов линзовых КЛО

Обозначение Кол-во линз Масса, кг
1 атм 2,5 атм 6,3 атм 10 атм 16 атм
КЛО 100 1 12 9 11 6 7
2 20 15 18 9 11
3 27 21 26 12 15
4 34 27 34 15 19
6 - 39 - 21 26
КЛО 125 1 15 11 13 8 9
2 23 18 22 11 13
3 33 24 30 15 18
4 42 31 39 19 22
6 - 44 - 26 31
КЛО 150 1 18 13 16 10 11
2 29 21 25 14 16
3 40 28 35 18 21
4 51 36 44 22 26
6 - 50 - 30 36
КЛО 200 1 23 17 20 13 15
2 36 26 32 18 21
3 49 35 44 23 27
4 62 45 55 28 34
6 - 65 79 38 7
КЛО 250 1 30 22 25 17 19
2 44 32 39 23 27
3 58 43 52 29 34
4 72 53 66 35 42
6 - 75 93 47 58
КЛО 300 1 38 27 30 22 24
2 54 39 46 29 33
3 70 51 62 36 41
4 86 63 77 43 50
6 - 87 108 56 68
КЛО 350 1 50 41 45 35 37
2 73 55 62 43 47
3 95 68 79 51 57
4 118 82 97 59 68
6 - 109 132 82 88
КЛО 400 1 58 49 53 41 45
2 85 64 73 52 57
3 111 79 92 60 68
4 138 94 111 69 79
6 - 124 - 87 101
КЛО 500 1 73 50 55 43 56
2 106 66 76 54 70
3 139 85 99 63 84
4 172 103 123 73 97
6 - 139 - 95 124
КЛО 600 1 86 60 60 65 67
2 124 72 82 81 86
3 162 103 103 109 103
4 200 124 124 124 120
6 - 176 148 156 154
КЛО 700 1 94 70 74 75 69
2 135 83 88 91 89
3 175 114 121 123 106
4 217 138 148 148 125
6 - 193 177 202 163
КЛО 800 1 106 80 84 86 85
2 152 109 115 107 109
3 196 138 147 140 131
4 243 166 178 168 153
6 - 223 242 211 197
КЛО 900 1 124 90 94 96 88
2 180 122 128 122 110
3 236 154 164 147 133
4 294 186 199 180 156
6 - 250 270 231 206
КЛО 1000 1 141 115 122 104 125
2 206 160 161 125 151
3 267 199 201 160 178
4 332 242 239 193 205
6 - 324 317 262 258
КЛО 1200 1 191 146 197 179 222
2 276 187 244 204 254
3 363 228 291 230 285
4 447 270 336 255 317
6 - 353 428 306 381
КЛО 1400 1 200 255 257 232 273
2 290 302 310 267 310
3 385 350 364 296 346
4 479 398 416 326 383
6 - 493 523 385 456
КЛО 1500 1 210 - - - -
2 307 - - - -
3 408 - - - -
4 514 - - - -
КЛО 1600 1 221 250 259 237 311
2 322 314 328 269 353
3 433 375 396 307 395
4 550 436 464 345 437
6 - 557 602 420 521
КЛО 1800 1 254 265 287 305 -
2 378 348 362 339 -
3 502 433 438 372 -
4 617 487 506 406 -
6 - 595 624 473 -
КЛО 2000 1 292 282 326 309 -
2 436 379 386 360 -
3 585 414 446 412 -
4 722 482 512 464 -
6 - 616 660 577 -
КЛО 2200 1 346 371 357 339 -
2 535 461 439 406 -
3 664 553 522 453 -
4 818 645 603 510 -
6 - 798 764 614 -
КЛО 2400 1 398 460 460 444 -
2 558 538 549 506 -
3 730 618 638 569 -
4 895 698 725 631 -
6 - 858 899 755 -
КЛО 2600 1 510 498 498 - -
2 590 582 594 - -
3 677 668 670 - -
4 851 754 784 - -
6 - 927 972 - -
КЛО 2800 1 542 536 536 - -
2 638 626 639 - -
3 725 719 741 - -
4 811 912 843 - -
6 - 1065 1045 - -
КЛО 3000 1 - 572 548 - -
2 - 670 684 - -
3 - 769 786 - -
4 868 902 - -
6 - 1196 1168 - -

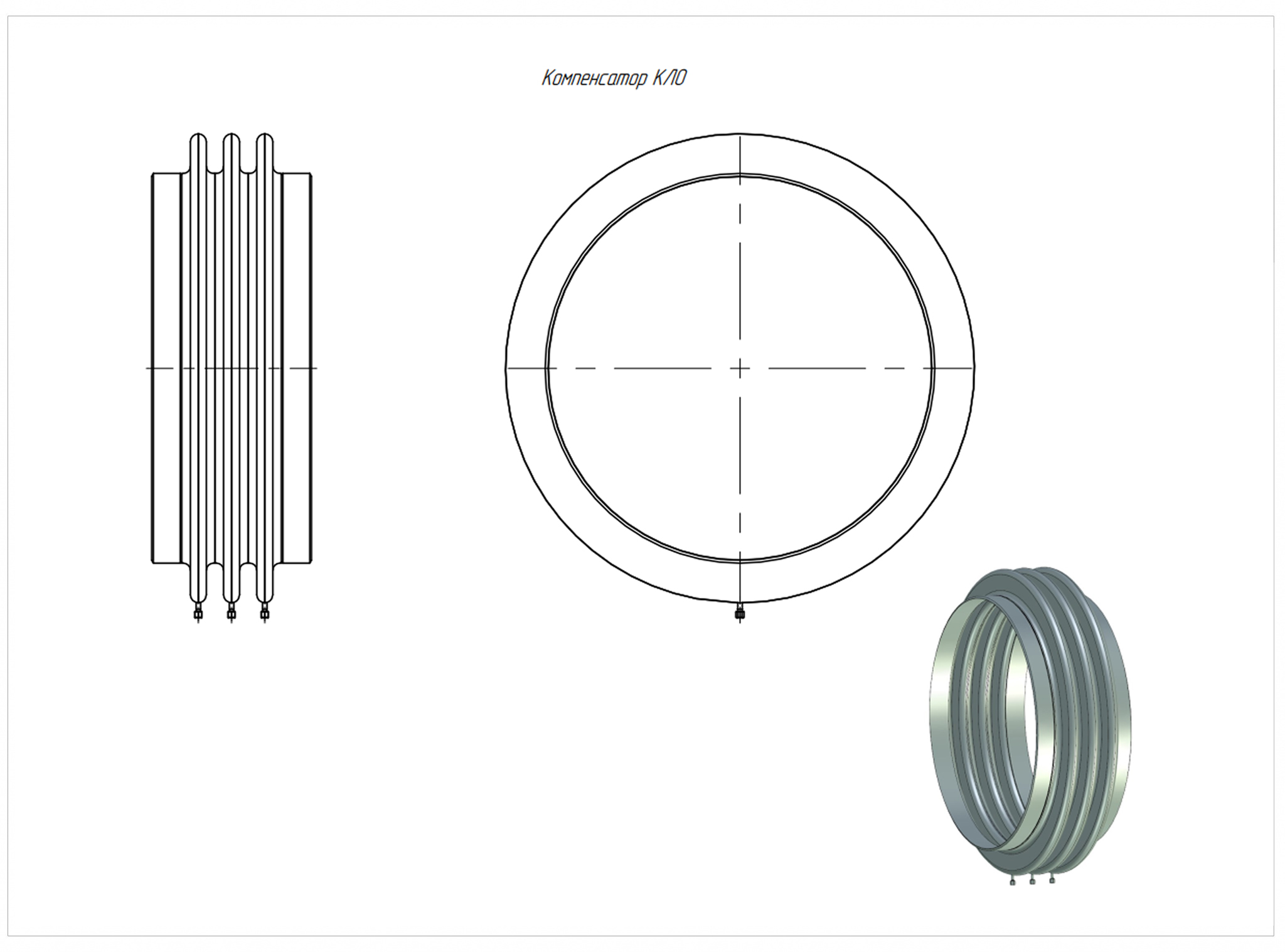

Эскиз компенсатор линзовый КЛО


Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы линзовые КЛО и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
