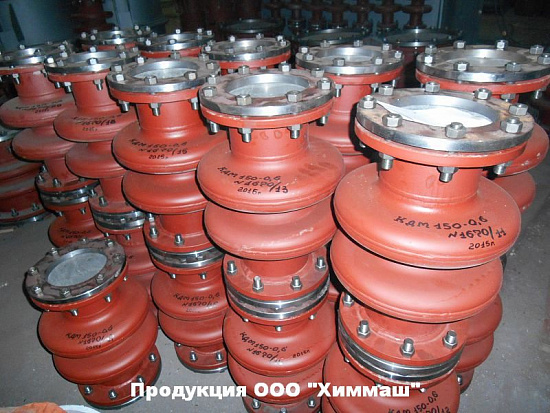

Компенсаторы линзовые КДМ - это двухлинзовые компенсаторы фланцевого исполнения, рассчитанные на давление 0,6 МПа, 1 МПа, 1,2 МПа или 1,6 МПа. Применяются они в основном для компенсации осевых (продольных) перемещений, температурных деформаций газопроводов. Также их применяют для возможности монтажа и демонтажа арматуры на подземных газопроводах.
Рабочая среда компенсатора КДМ – природный газ. Температура до 90 градусов.

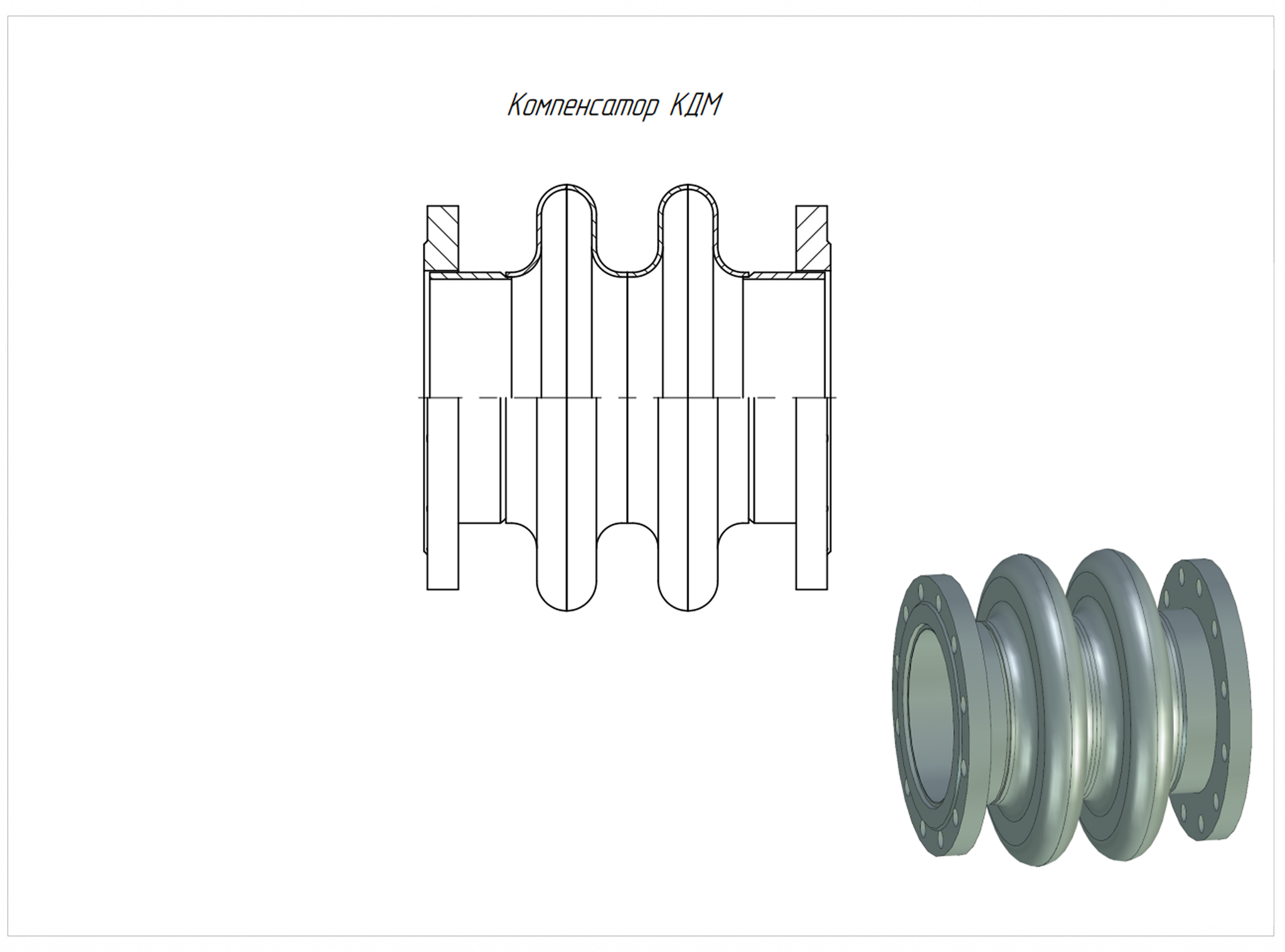

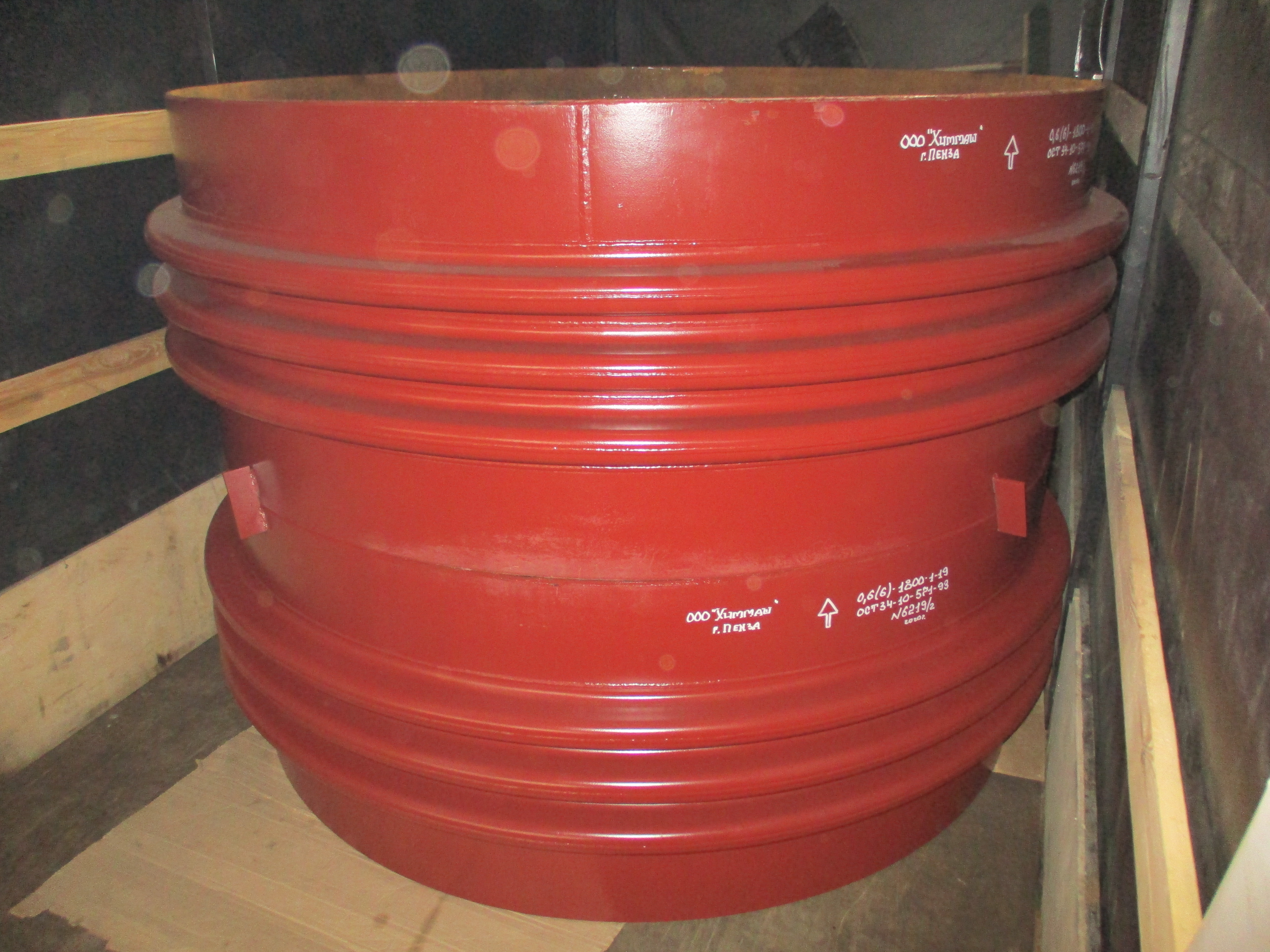

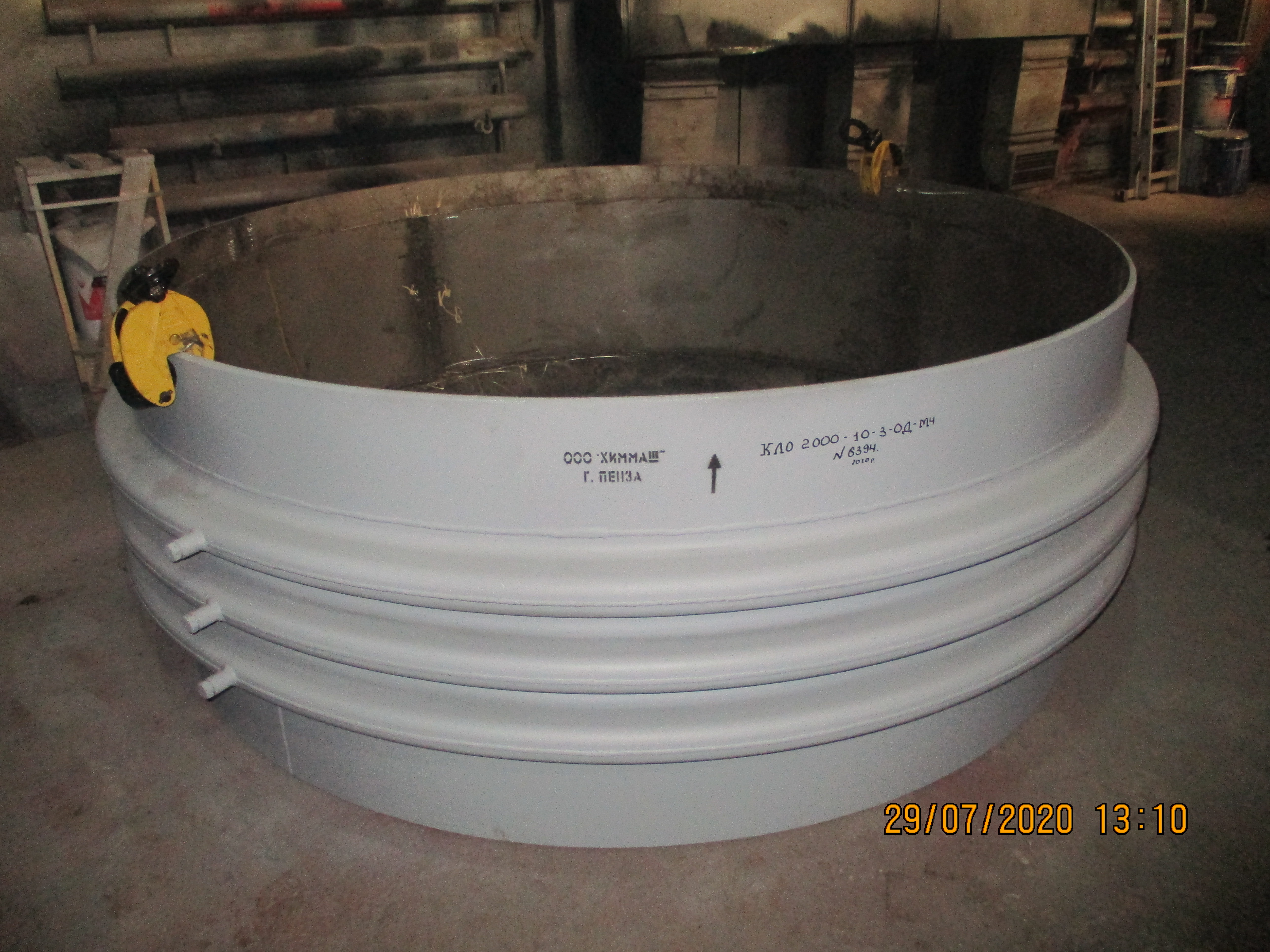

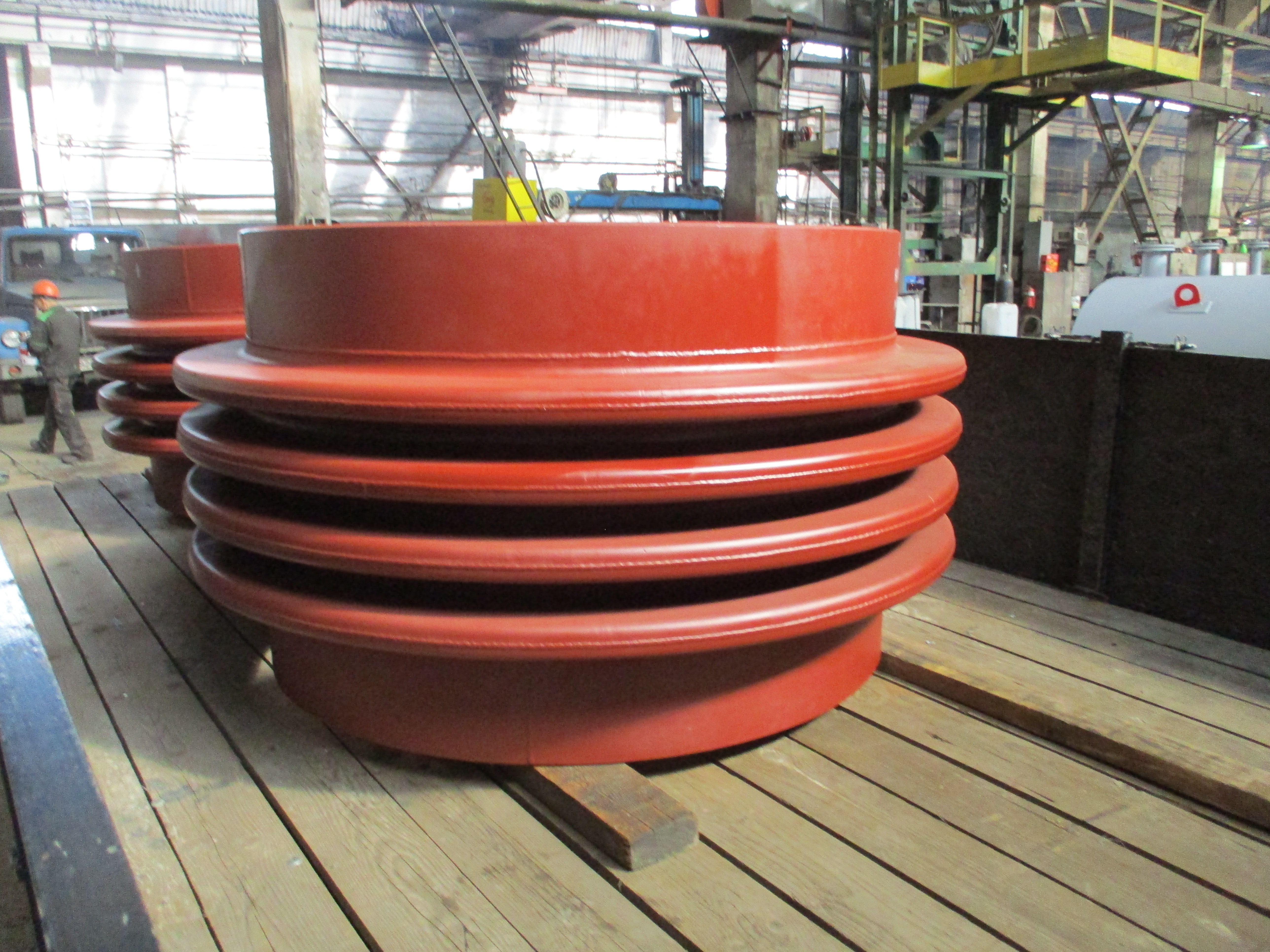

Линзовые компенсаторы КДМ выполнены в виде линз (тарелок, гофр) из листового материала. Они сварены по краям, таким образом, вместе представляют ряд волн. Составные части линзового компенсатора КДМ: две линзы, защитная обечайка, присоединительные фланцы.

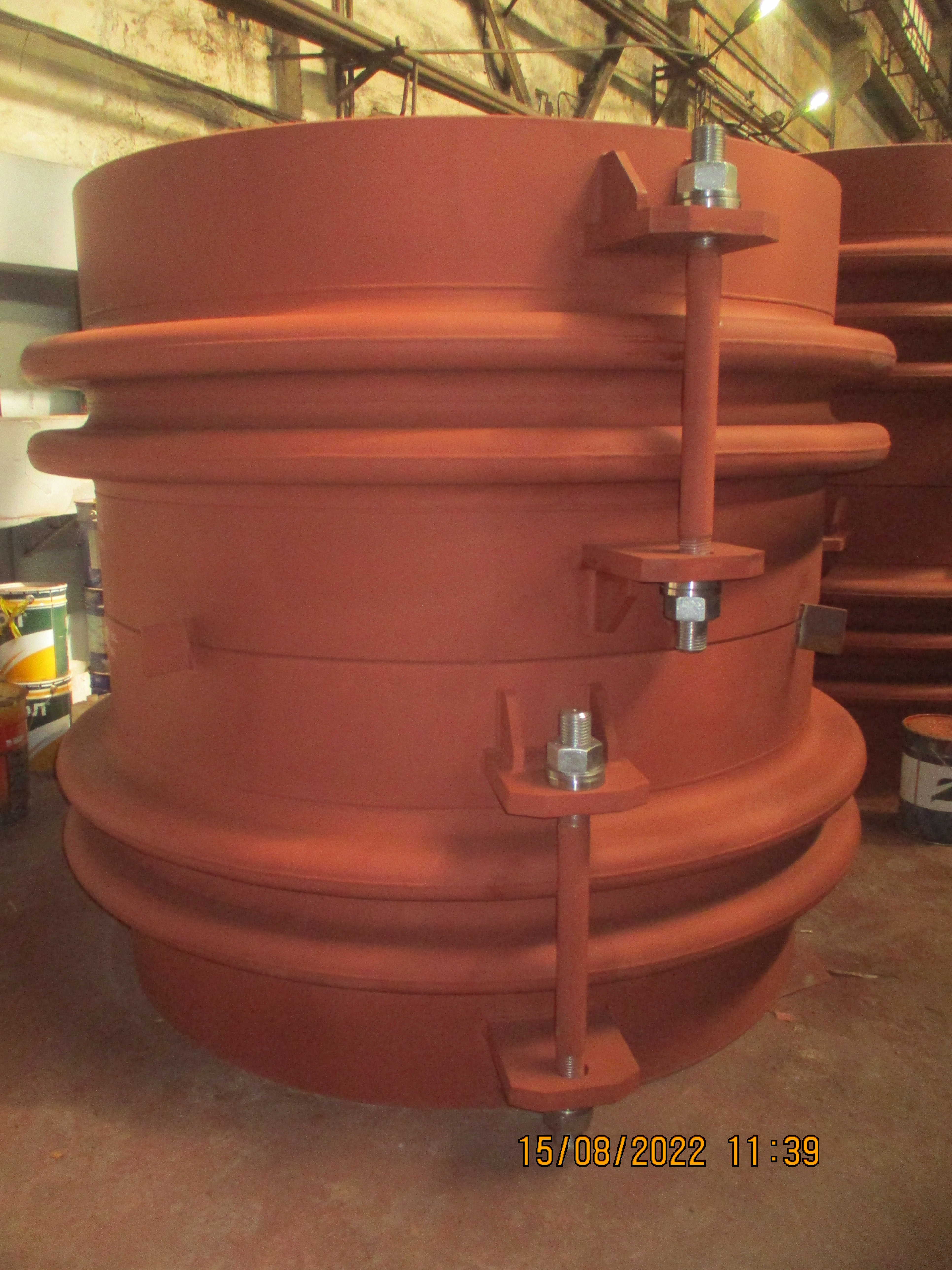

Часто устанавливаются также ограничительные шпильки, которые служат для стяжки компенсатора при монтаже. Также в компенсаторе есть стяжные шпильки, которые предназначены для сжатия линз компенсатора. После монтажа компенсатора КДМ нужно отпустить гайки стяжных шпилек, чтобы они были свободными.

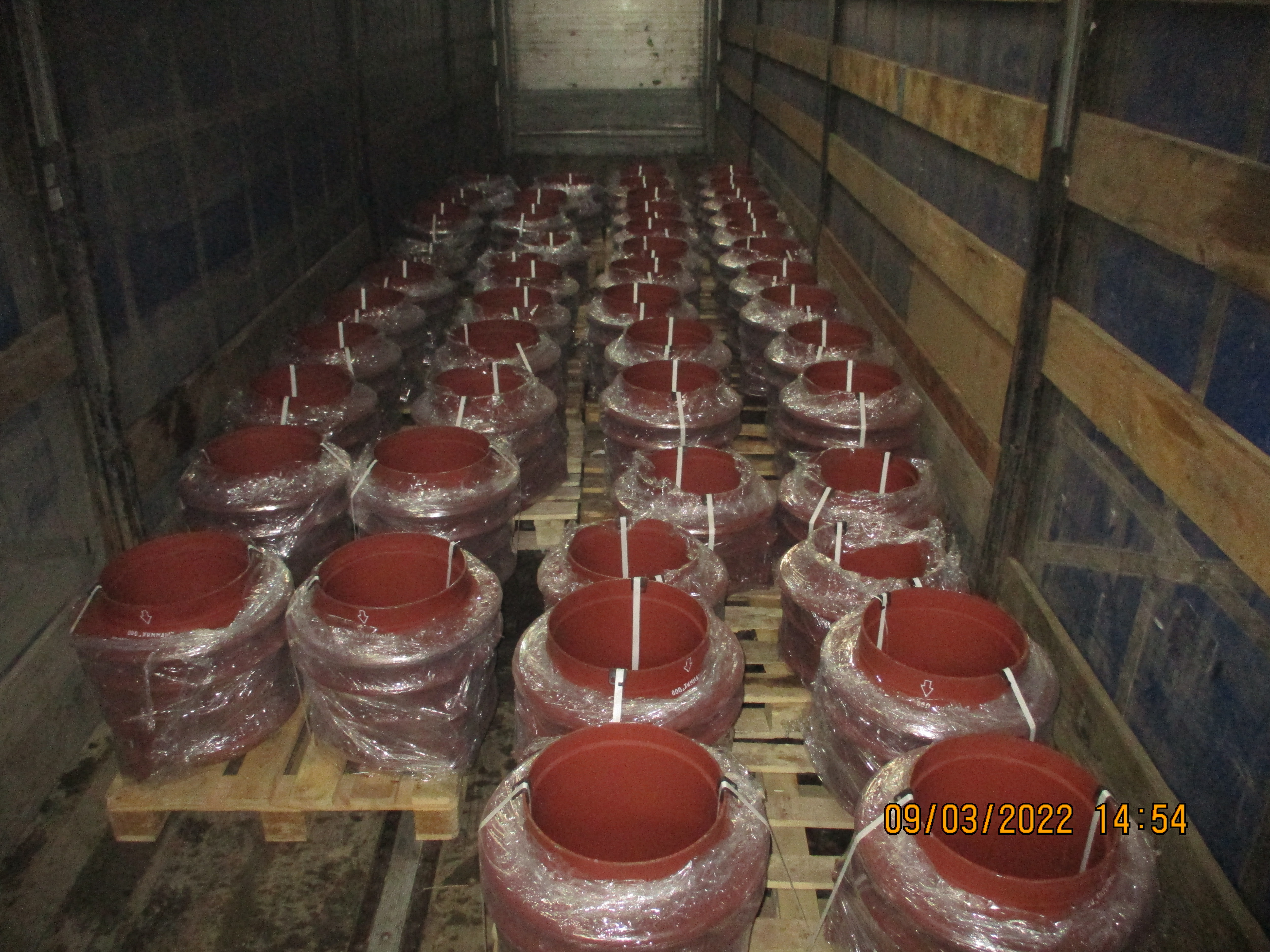

КДМ-компенсаторы должны храниться в упаковке при температуре от минус 20 до плюс 40 градусов и влажности не более 80%. Компенсатор можно перевозить любыми видами транспорта, при этом избегать резких ударов, а также воздействия атмосферных осадков. Транспортируя устройство к месту монтажа, необходимо исключать вероятность повреждения линз и загрязнения внутренней полости компенсатора, а также не хранить линзовые компенсаторы на открытых площадках.
