Дисковые компенсаторы устанавливаются на газопроводах с давлением до 1 атм для предохранения их от напряжений при изменении температуры стенок.

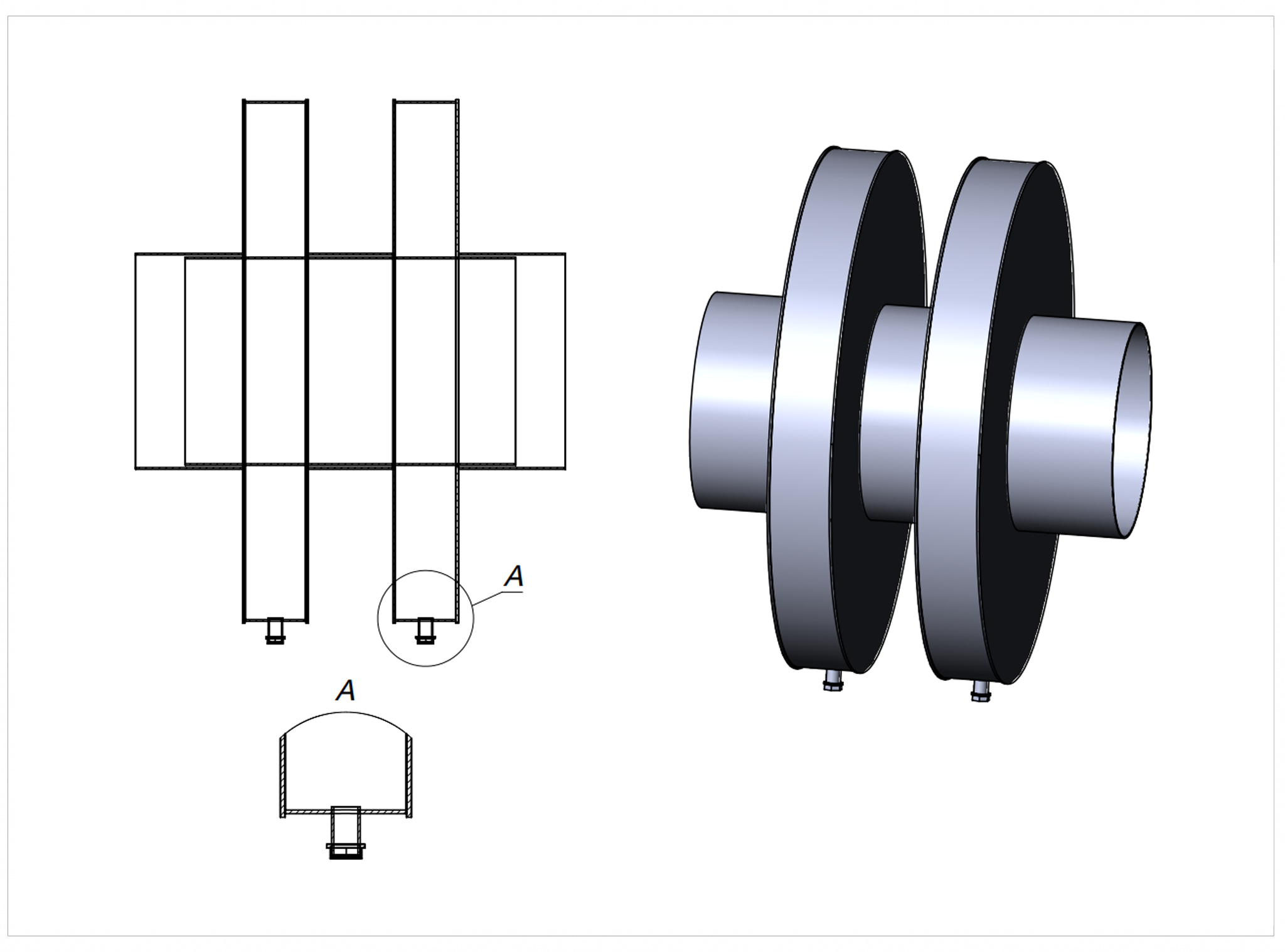

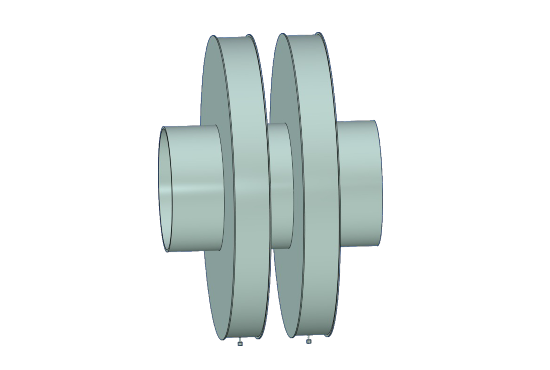

Принципом работы дисковых компенсаторов является упругость (компенсирующая способность) дисков, диаметр которых значительно больше диаметра газопровода. Когда газопровод удлиняется – диски сближаются, а когда газопровод укорачивается – диски расходятся.
Недостатком дисковых компенсаторов является небольшая компенсирующая способность, а так же громоздкость, из-за чего они не удобны в установке, когда рядом идут несколько газопроводов.
Основные параметры, характеризующие компенсатор дисковый:
- величина компенсирующей способности
- усилие распора от внутреннего давления газовой среды
- усилие распора от температурных деформаций
Максимальной компенсирующей способностью дискового компенсаторы является двустороннее изменение его длины, которое допускается по условиям прочности компенсатора (под действием сжатия или растяжения) в сравнении с его длиной в ненапряженном состоянии.
Расчет компенсирующей способности одной волны дискового компенсатора производится исходя из соотношения расчетного сопротивления материала, модуля упругости, диаметра трубопровода, диаметра компенсатора и толщины стенки компенсатора. Расчет компенсирующей способности многолинзового компенсатора производится путем сложения компенсирующих способностей всех линз.
Для покупки дискового компенсатора необходимо связаться со специалистами ООО «Химмаш» по телефонам или отправить запрос на электронную почту – marketing@penzahim.ru. Также заявку можно оставить на нашем сайте в соответствующем разделе во вкладке «Заказать». Менеджеры нашей компании оперативно обработают данный запрос и дадут коммерческое предложение.
