Линзовые компенсаторы от производителяМосква

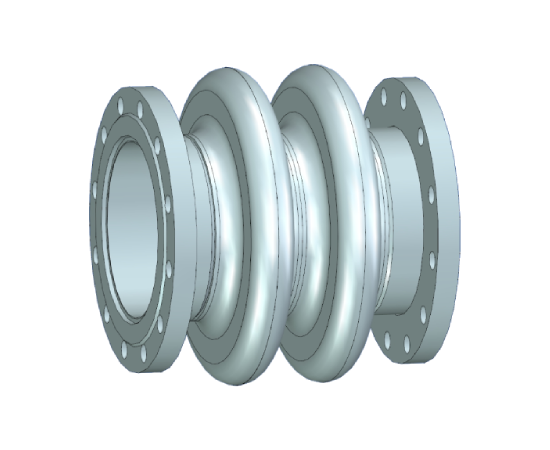

Предназначение устройств заключается в компенсации температурных деформаций – изменения длин трубопроводов круглого и прямоугольного сечения в осевом направлении. Линзовые компенсаторы эксплуатируются в неагрессивных или слабоагрессивных средах, условное давление Ру которых не превышает 1,6МПа (16 кгс/см2), а температура - 300 С. Аппараты изготавливаются для Ду 400мм с температурой до 425 С (это стандарт, но условный проход может составлять от 50 до 1250 мм). Характеристики могут разниться исходя из типа агрегата. Один агрегат может иметь 1-4 линзы.

Производство линзовых компенсаторов осуществляется из листового металлопроката с помощью холодной штамповки. Оборудование представляет собой полулинзы, сваренные продольными и кольцевыми швами между собой и имеющие приваренные к ним фланцы или патрубки. Техника может иметь внешний и внутренний защитный кожух (гильзу или стакан), нужные оеспечения для защиты линз или гофр от различных механических примесей, которые через компенсатор поступают с рабочими средами. Агрегат оснащается стяжками, а также дренажной трубкой. Деталь обеспечивает слив конденсата, образующегося в линзовых. Климатические условия районов строительства трубопровода обуславливают выбор материал исполнения: Ст3сп5, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т и др. Рабочей средой устройства является природный газ.

ООО Химмаш производит следующие виды линзовых компенсаторов:

• - осевые;
• - угловые;
• - угловые сдвоенные;
• - круглого сечения;
• - прямоугольного сечения.

Устройства могут быть изготовленными по ОСТ или ПГВУ. Можно выбрать однолинзовые, двухлинзовые, трехлинзовые и четырех линзовые компенсаторы.

Техника применяется в нефтяной и газовой промышленности, металлургии, энергетических комплексах, химической, нефтехимической и нефтеперерабатывающей промышленности, строительстве, военно-промышленных и авиа-космических комплексах, судостроении и коммунальных хозяйствах.

Поставка линзовых компенсаторов в г. Москва осуществляется из Пензы

Технические характеристики компенсаторы линзового ОСТ

Технические характеристики линзовых компенсаторов КДМ

Эскиз компенсатора линзового КЛО

Эскиз компенсатор ОСТ осевого

Эскиз компенсатор ОСТ углового

Эскиз компенсатора линзового КДМ
