Прямоугольные компенсаторы ПГВУ

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 9 000 руб.

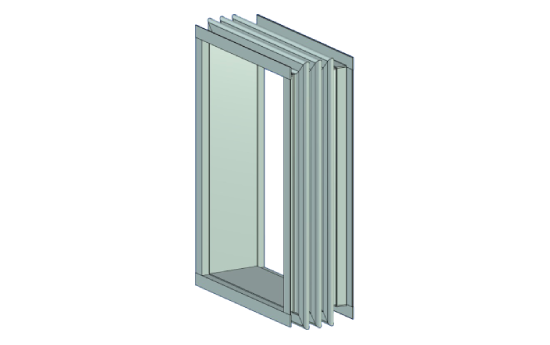

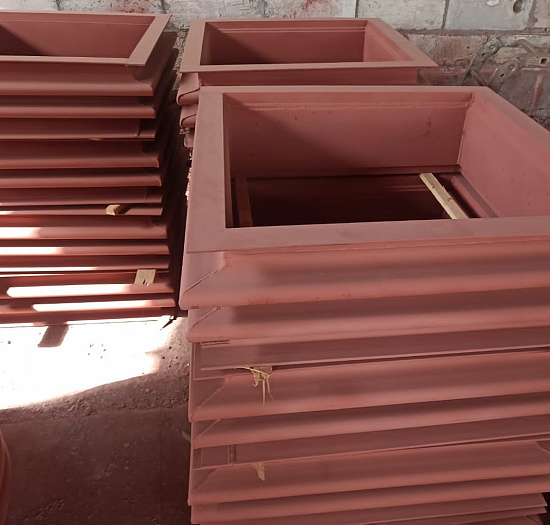

ООО «Химмаш» предлагает заказать прямоугольные компенсаторы ПГВУ (компенсаторы для пылегазовоздухопроводных установок), предназначенные для компенсации изменения размеров трубопроводов и металлических конструкций при колебаниях температуры. Основные серии: ПГВУ 246-92, ПГВУ 247-92, ПГВУ 248-92, ПГВУ 249-92, ПГВУ 336-92, ПГВУ 337-92, ПГВУ-338-92, ПГВУ 339-92. Устройства такого рода широко используются в трубопроводах квадратного и прямоугольного сечения, где применение сальникового или сильфонного компенсатора невозможно. Благодаря использованию однослойных материалов и особому конструктивному исполнению, компенсатор линзовый ПГВУ обладает большей жесткостью по сравнению с сильфонным компенсатором с аналогичными размерами. Компенсатор иметь как одну, так и несколько линз.

Прямоугольные компенсаторы ПГВУ (серии ПГВУ 246-249, ПГВУ 336-339) изготавливаются на максимальное давление 0,015 МПа с условным проходом от 300×400мм до 5000×10000мм со следующей компенсирующей способностью:

  • l7a90q1u04w4obj55bwjtjge8ql2hpk6.jpg

    однолинзовые компенсаторы: +- 10 мм.

  • двухлинзовые компенсаторы: +- 20 мм

  • трехлинзовые компенсаторы: +- 30 мм.

  • четырехлинзовые компенсаторы: +- 40 мм.

Монтаж квадратных и прямоугольных ПГВУ производится приваркой или фланцевым соединением. Максимальная температура, при которой прямоугольный компенсатор линзовый ПГВУ сохраняет работоспособность, составляет 420°С. Если в качестве материала используется нержавеющая сталь 12Х18H10T / AISI 321, то температурный диапазон расширяется до 600°С.

Прямоугольные компенсаторы могут иметь длину стороны до 10 метров. При этом их транспортировка может выполняться в разобранном виде с последующей сборкой непосредственно рядом с трубопроводом. Компенсатор ПГВУ прямоугольной формы широко используется в газопроводах и системах воздухоснабжения.



Технические характеристики прямоугольных компенсаторов ПГВУ

Обозначение Количество линз Компенсирующая способность, мм Условный проход, мм Жесткость линзы, кгс/мм Масса, кг
ПГВУ 246-92 однолинзовый +- 10 300х400 - 5000х10000 26 - 555 15 - 511
ПГВУ 247-92  двухлинзовый +- 20 24 - 698
ПГВУ 248-92  трехлинзовый +- 30 32 - 892
ПГВУ 249-92 четырехлинзовый +- 40 41 - 1059

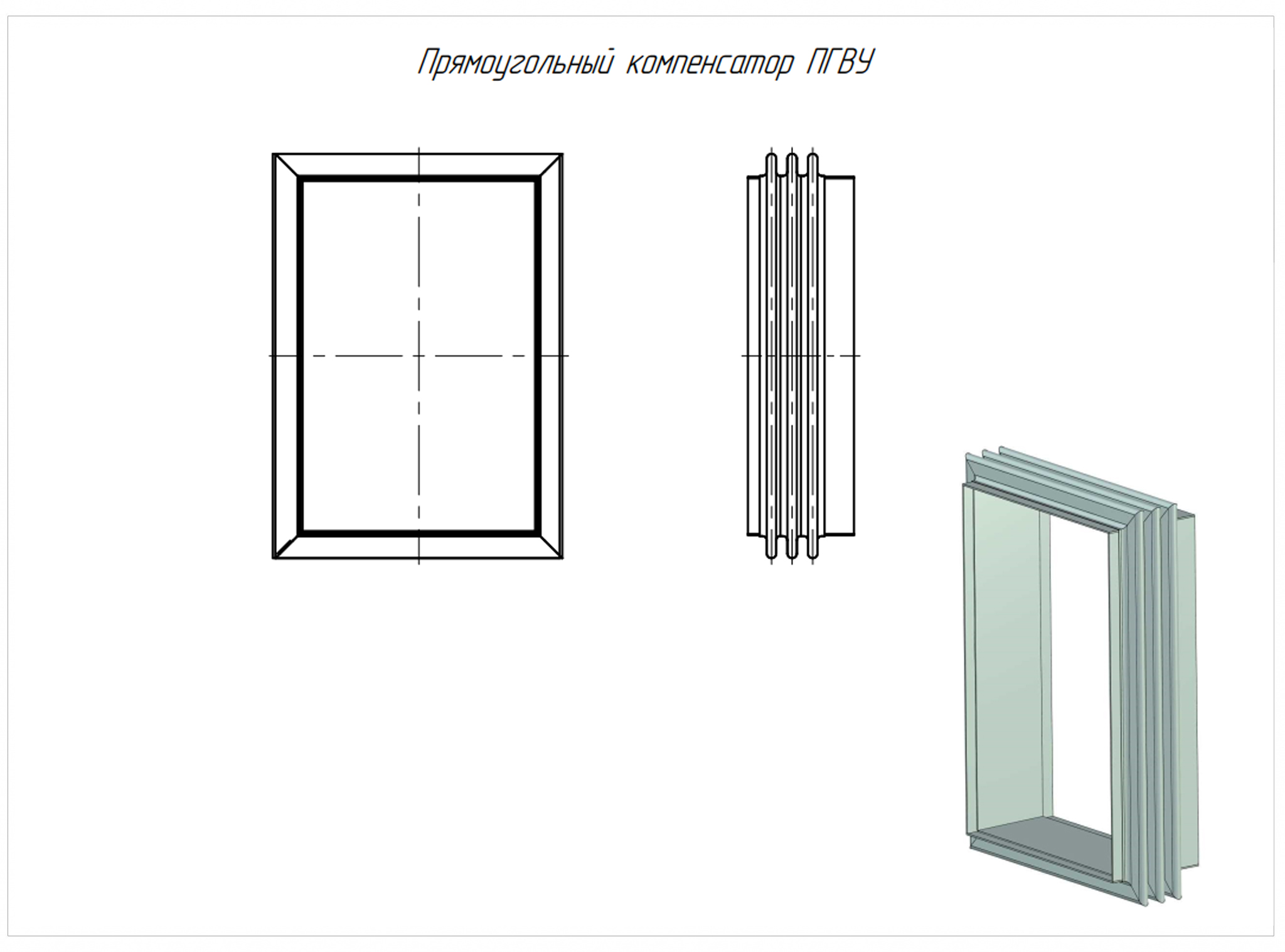

Эскиз прямоугольный компенсатор ПГВУ


Для заказа нашей продукции вы можете скачать опросный лист на прямоугольные компенсаторы пгву и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
