Круглые компенсаторы ПГВУ

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 7 500 руб.

Круглые компенсаторы серии ПГВУ 242-92, ПГВУ 243-92, ПГВУ 244-92, ПГВУ 245-92, ПГВУ 332-92, ПГВУ 333-92, ПГВУ 334-92, ПГВУ 335-92 являются элементом трубопровода, предназначенным для компенсации температурных расширений пылегазовоздуховодов (ПГВУ) с неагрессивными и малоагрессивными средами, например, водой, воздухом, газом, паром и т.п. Эксплуатация таких компенсаторов подпадает под требования «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды».

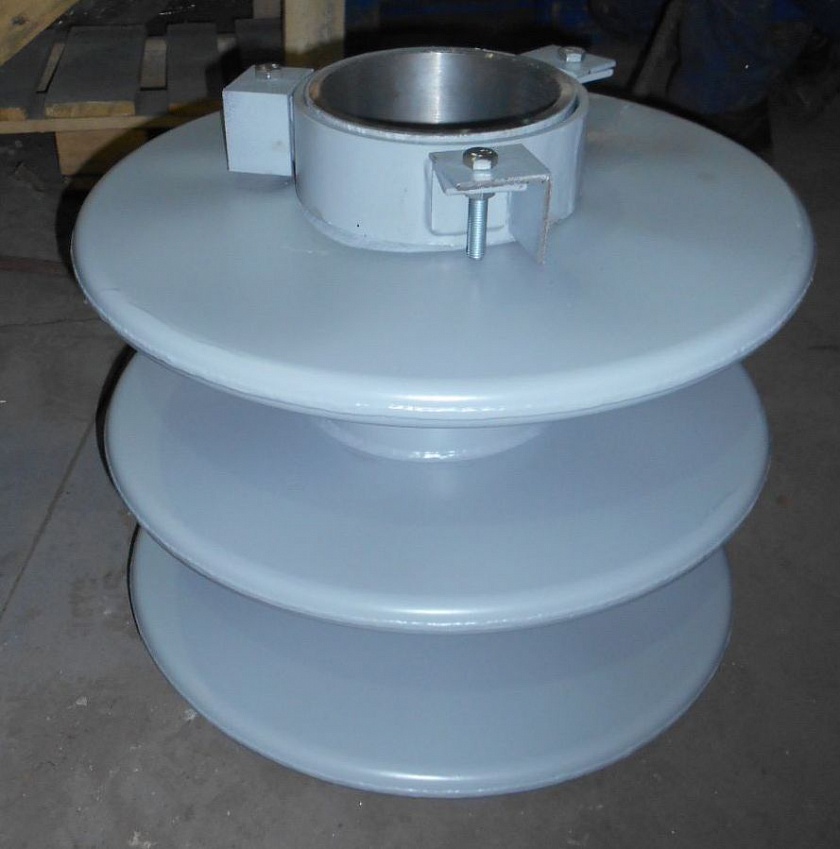

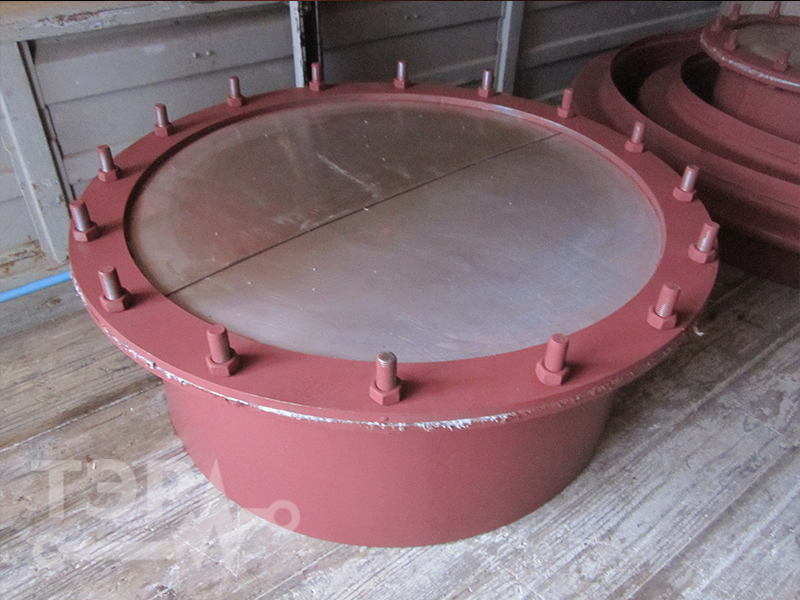

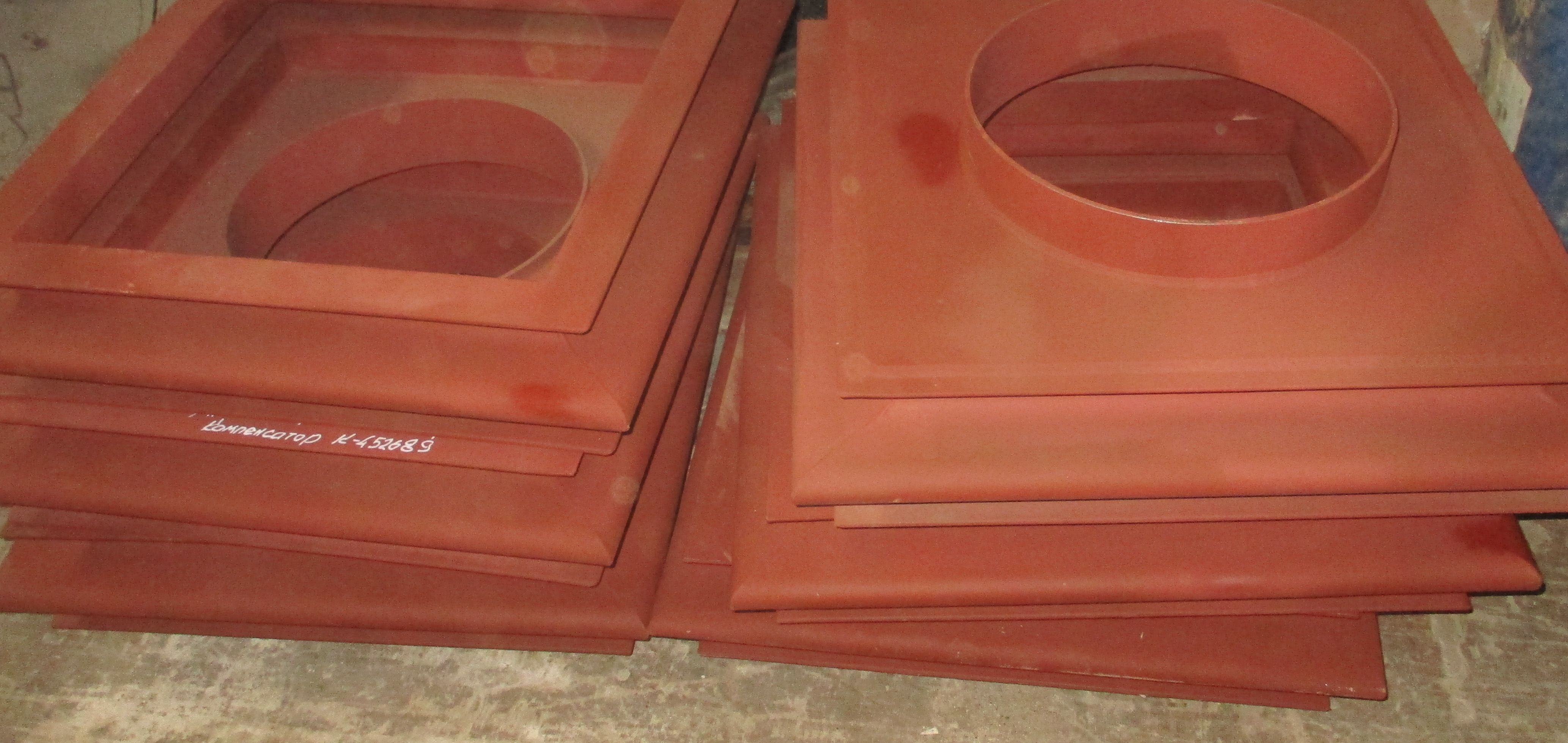

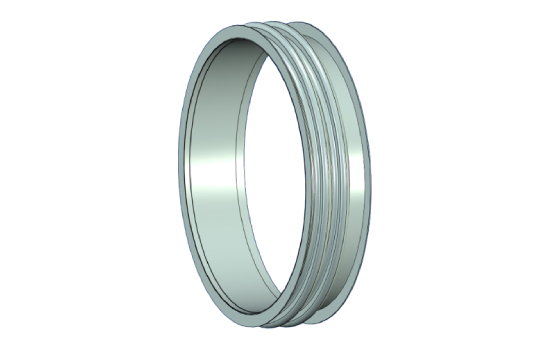

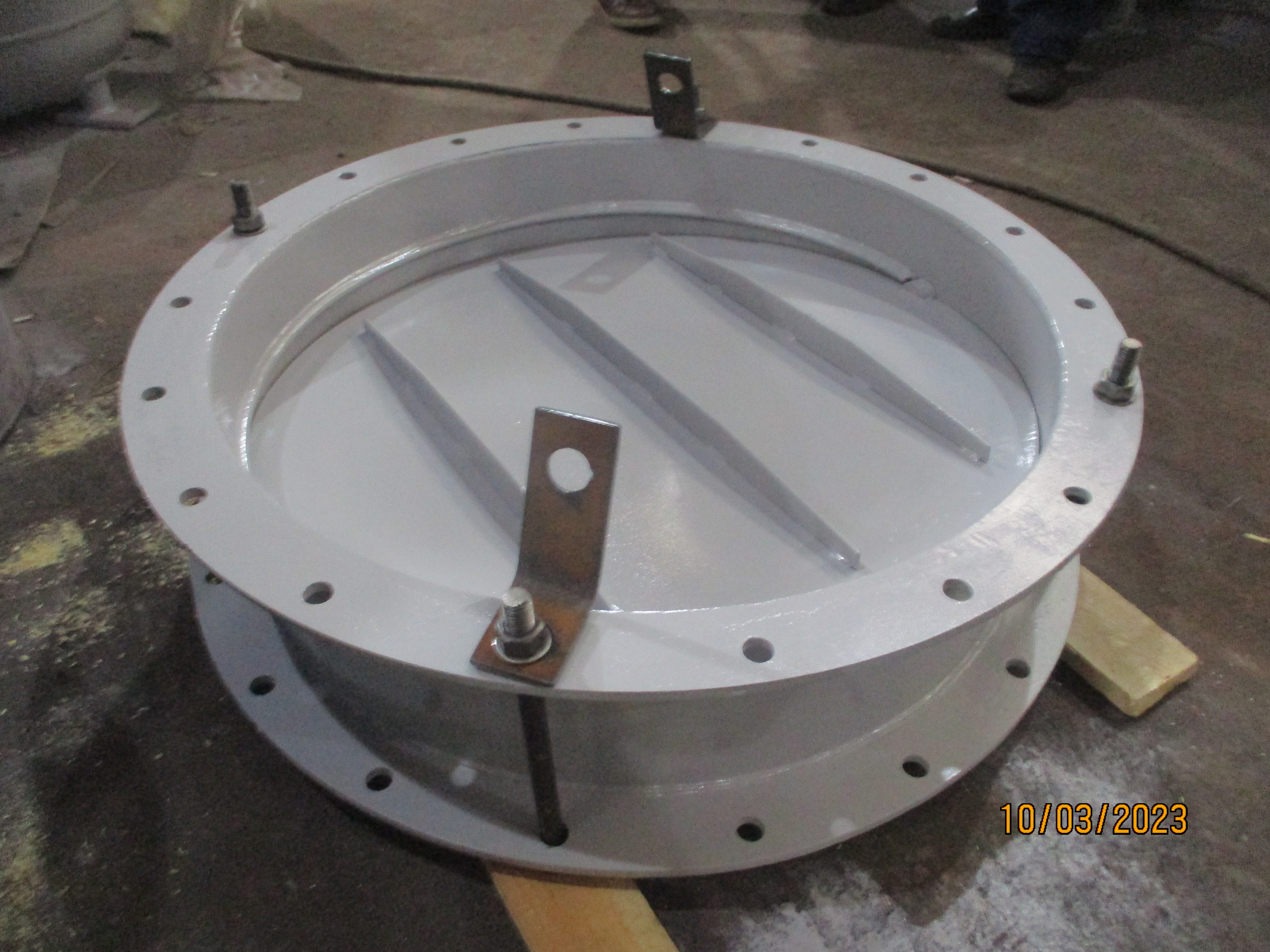

Круглый компенсатор ПГВУ состоит из одной или нескольких линз, заключенных в общий патрубок. Компенсирующая способность таких устройств зависит от количества линз – чем их больше, тем выше компенсирующая способность. Установка круглых линзовых компенсаторов в воздуховод производится с помощью сварки или болтов. Во втором случае компенсатор линзовый имеет фланцы (второе исполнение). Такой способ монтажа проще, но требует периодической проверки состояния уплотнителя. К тому же стоимость фланцевого линзового компенсатора несколько выше.

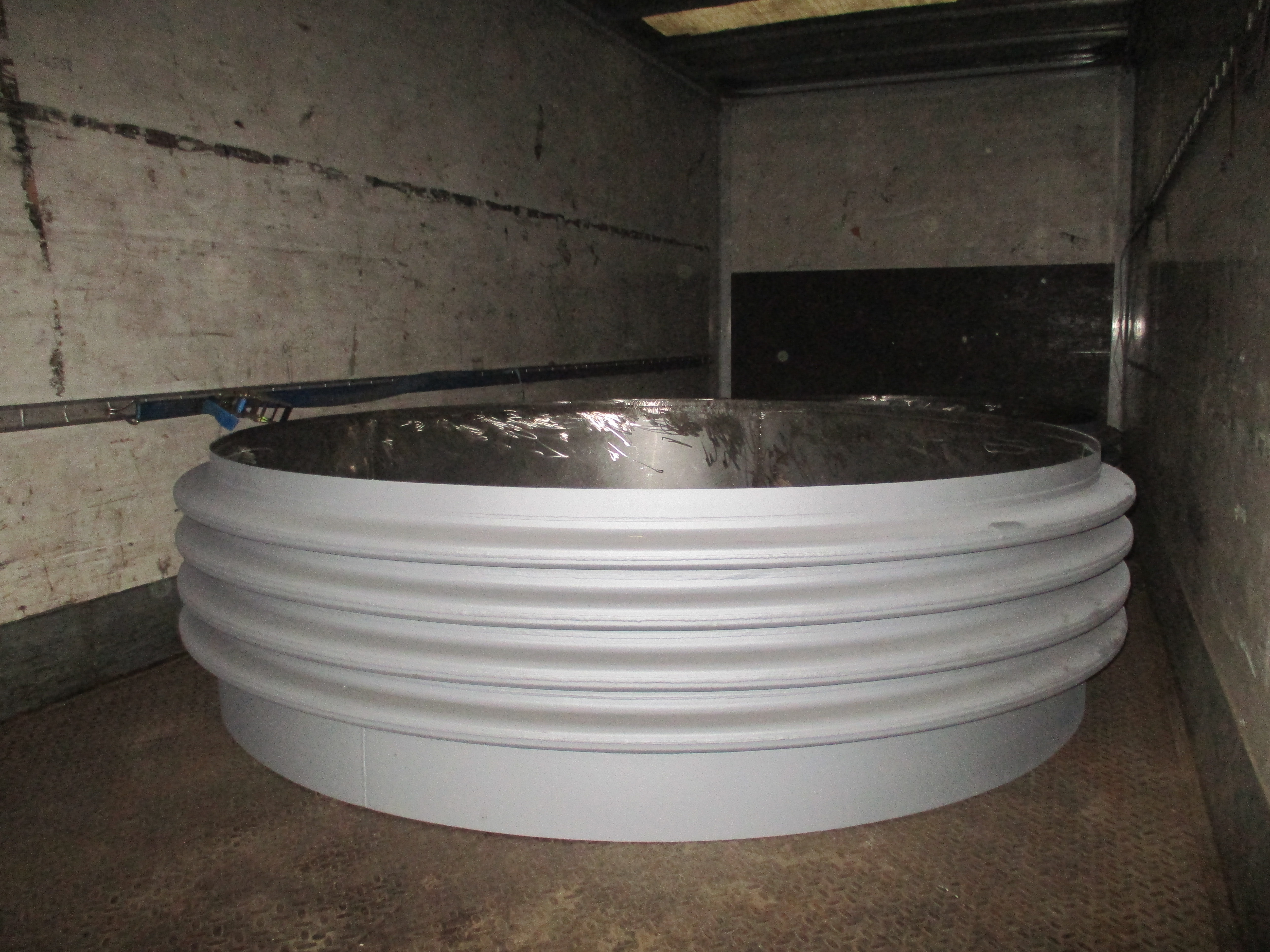

Круглые компенсаторы ПГВУ устанавливаются в трубопроводах, где рабочее вещество находится под небольшим давлением. Поэтому можно изготавливать компенсаторы большого диаметра (до 6 метров), которые используются в больших агрегатах. Компенсатор линзовый  ПГВУ применяется для компенсации температурного расширения элементов турбин, роторов и прочих крупногабаритных устройств.

Компенсаторы круглые ПГВУ изготавливаются из стали ст. 3, ст.20 или ст.09Г2С. При этом они сохраняют свою работоспособность при температурах до 425°С. Для повышения жаропрочности применяют нержавеющую сталь, повышающую максимальную температуру рабочей среды до 550°С.

Круглые компенсаторы ПГВУ (серии ПГВУ 242-245, ПГВУ 332-335)  имеют следующие параметры: диаметр условного прохода от 200 до 6000 мм с максимальным давлением 0,02 МПа. При этом максимальная компенсирующая способность при 1000 циклах нагружения для однолинзового компенсатора - 18 мм, для двухлинзового — 36 мм, для трехлинзового — 54 мм, для четырехлинзового — 72 мм. Если при установке компенсатор будет растянут на такую же величину, то общая компенсирующая способность удвоится.

Технические характеристики круглых компенсаторов ПГВУ

№ по альбому Диаметр, мм Масса, кг
однолинзовый ПГВУ 242 двухлинзовый ПГВУ 243 трехлинзовый ПГВУ 244 четырехлинзовый ПГВУ 245
1 исп. 2 исп. 1 исп. 2 исп. 1 исп. 2 исп. 1 исп. 2 исп.
01 ПГВУ 200 9 - 16 - 20 - 23 -
02 ПГВУ 250 11 - 18 - 24 - 33 -
03 ПГВУ 300 13 - 21 - 28 - 38 -
04 ПГВУ 350 15 - 24 - 33 - 44 -
05 ПГВУ 400 16 - 28 - 37 - 49 -
06 ПГВУ 450 18 - 30 - 41 - 55 -
07 ПГВУ 500 20 - 33 - 45 - 60 -
08 ПГВУ 600 23 - 39 - 53 - 71 -
09 ПГВУ 700 26 - 45 - 60 - 80 -
10 ПГВУ 800 30 - 51 - 68 - 91 -
11 ПГВУ 900 33 - 56 - 75 - 101 -
12 ПГВУ 1000 37 - 62 - 83 - 112 -
13 ПГВУ 1100 40 79 68 110 91 133 122 165
14 ПГВУ 1200 43 85 74 120 99 146 133 179
15 ПГВУ 1300 47 92 80 129 107 156 144 192
16 ПГВУ 1400 50 98 86 138 115 167 154 206
17 ПГВУ 1500 54 105 92 147 123 178 165 220
18 ПГВУ 1600 57 111 98 158 131 185 175 236
19 ПГВУ 1800 63 124 100 175 146 211 197 262
20 ПГВУ 2000 71 137 121 193 162 234 216 289
21 ПГВУ 2200 78 150 133 211 178 255 239 316
22 ПГВУ 2400 85 162 145 229 198 278 260 345
23 ПГВУ 2500 88 169 151 239 202 289 270 359

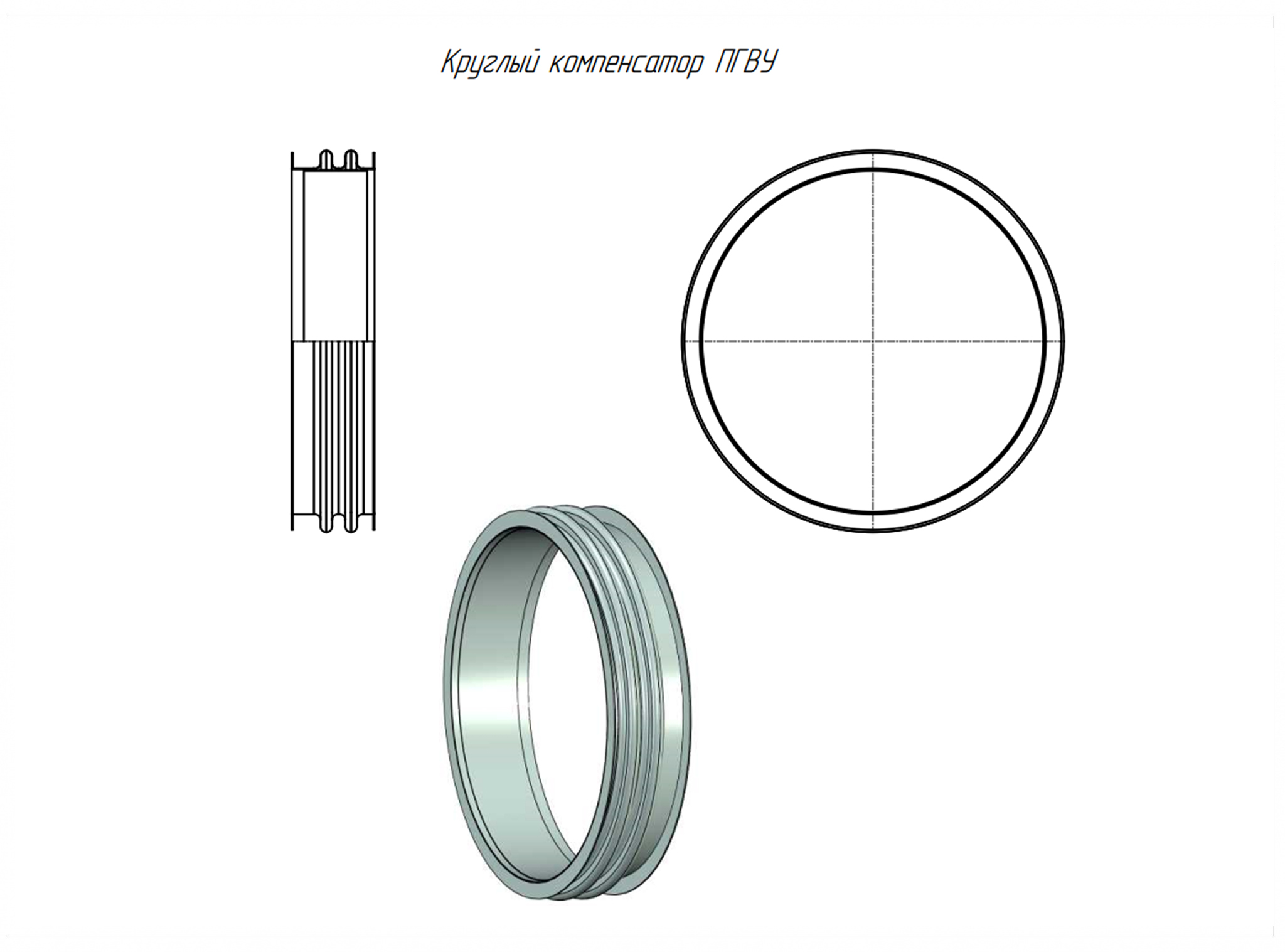

Эскиз круглый компенсатор ПГВУ


Для заказа нашей продукции вы можете скачать опросный лист на круглые компенсаторы пгву и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
