Клапаны газоплотные и взрывные ПГВУ являются, как и компенсаторы, элементами пылегазовоздуховодов и осуществляют предохранительную функцию.

Клапаны газоплотные ПГВУ (серии ПГВУ 291-80, ПГВУ 292-80, ПГВУ 295-80, ПГВУ 296-80, ПГВУ 297-80, ПГВУ 298-80, ПГВУ 299-80) круглой или прямоугольной формы применяются для регулировки или перекрытия выхлопных газов, пылеугольных соединений или потоков других веществ. Условия применения клапанов: температура среды 10С – 425С, давление в резервуаре до 0,004 МПа.

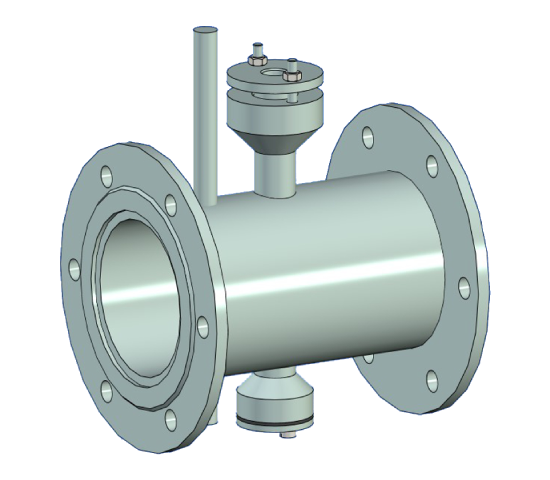

ООО «Химмаш» производит по отличным ценам круглые газоплотные клапаны сварного исполнения по нормативу  с левым и правым вращением створки от 100 до 1400 мм. По своей конструкции круглый газоплотный клапан ПГВУ представляет собой участок трубы с вращающейся внутри заслонкой, которая позволяет регулировать количество отработанных газов, которые отходят от котла. Для управления вращения заслонки используются либо ручные привода, либо электроприводы МЭО.

Клапаны газоплотные  прямоугольные ПГВУ изготавливаются размерами от 300х400 до 2400х2000 мм одноосными (ПГВУ 295-80), двухосными (ПГВУ 296-80), трехосными (ПГВУ 297-80), четырехосными (ПГВУ 298-80), пятиосными (ПГВУ 299-80). Данный клапан прямоугольный представляет собой прямоугольный участок трубы с фланцами, внутри которого размещены от одной до пяти створок (в зависимости от размера клапана), которые соединяются с помощью тяг.

0ugyin24drlbcnf1tzk9po92ko6uiby6.jpgНаш завод производит газоплотные клапана ПГВУ c МЭО, а также с ручным приводом. Благодаря наличию на нашем предприятии собственного конструкторского и проектного отделов, мы можем изготовить нестандартные клапаны как по чертежам заказчика, так и разработать необходимый клапан под требующиеся характеристики.

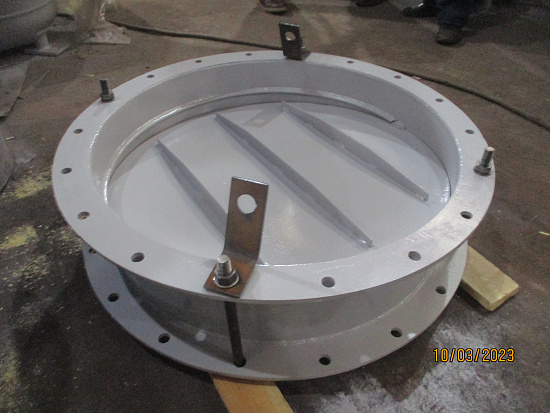

Взрывные клапаны (серии ПГВУ 091-80 и ОСТ 108.812.03-82) предотвращают разрушения при внезапном взрыве газа, угольной пыли и т.п. Такой клапан закрывается специальной мембраной, а также заслонками, теряющими целостность при резком повышении давления для предотвращения взрыва.

Конструктивно взрывной клапан ПГВУ представляет из себя отверстие (окно) во взрывоопасном элементе энергоустановки, закрытое мембраной, а также створками или материалами (асбестовое полотно и т.д.), которые легко разрушаются при превышении давлении (взрыве).


Технические характеристики клапанов ПГВУ

Обозначение Тип Диаметр, мм Длина, мм Масса, кг
ПГВУ 291, 292
(МВН  606, 607)
круглый газоплотный 150 - 1800 370 - 2105 10 - 652
ПГВУ 295-80 прямоугольный одноосный газоплотный 300х400 - 500х1000 683 - 1283 49 -110
ПГВУ 296-80 прямоугольный двухосный газоплотный 600х700 - 1000х1000 1018 - 1322 110 - 207
ПГВУ 297-80 прямоугольный трехосный 600х1200 - 1200х1500 922 - 1522 175 - 335
ПГВУ 298-80 прямоугольный четырехосный газоплотный 1000х1600 - 2000х2000 1322 - 2342 311 - 698
ПГВУ 299-80 прямоугольный пятиосный газоплотный 1200х2200 - 2000х2400 1542 - 2342 539 - 848
ПГВУ 091-80
(ОСТ 108.812.03-82)
круглый взрывной 150 - 1200 - 16 - 121

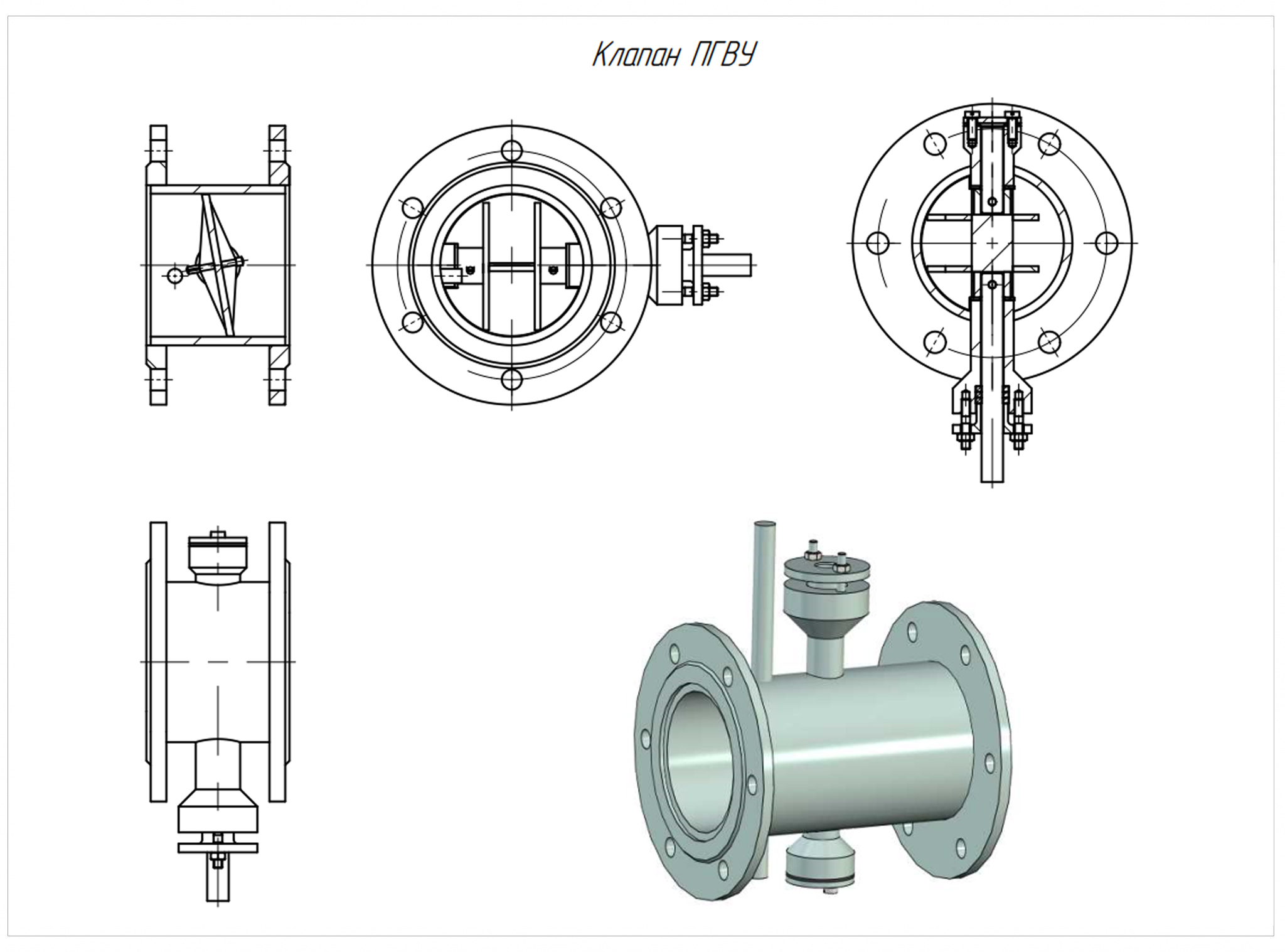

Эскиз клапан ПГВУ

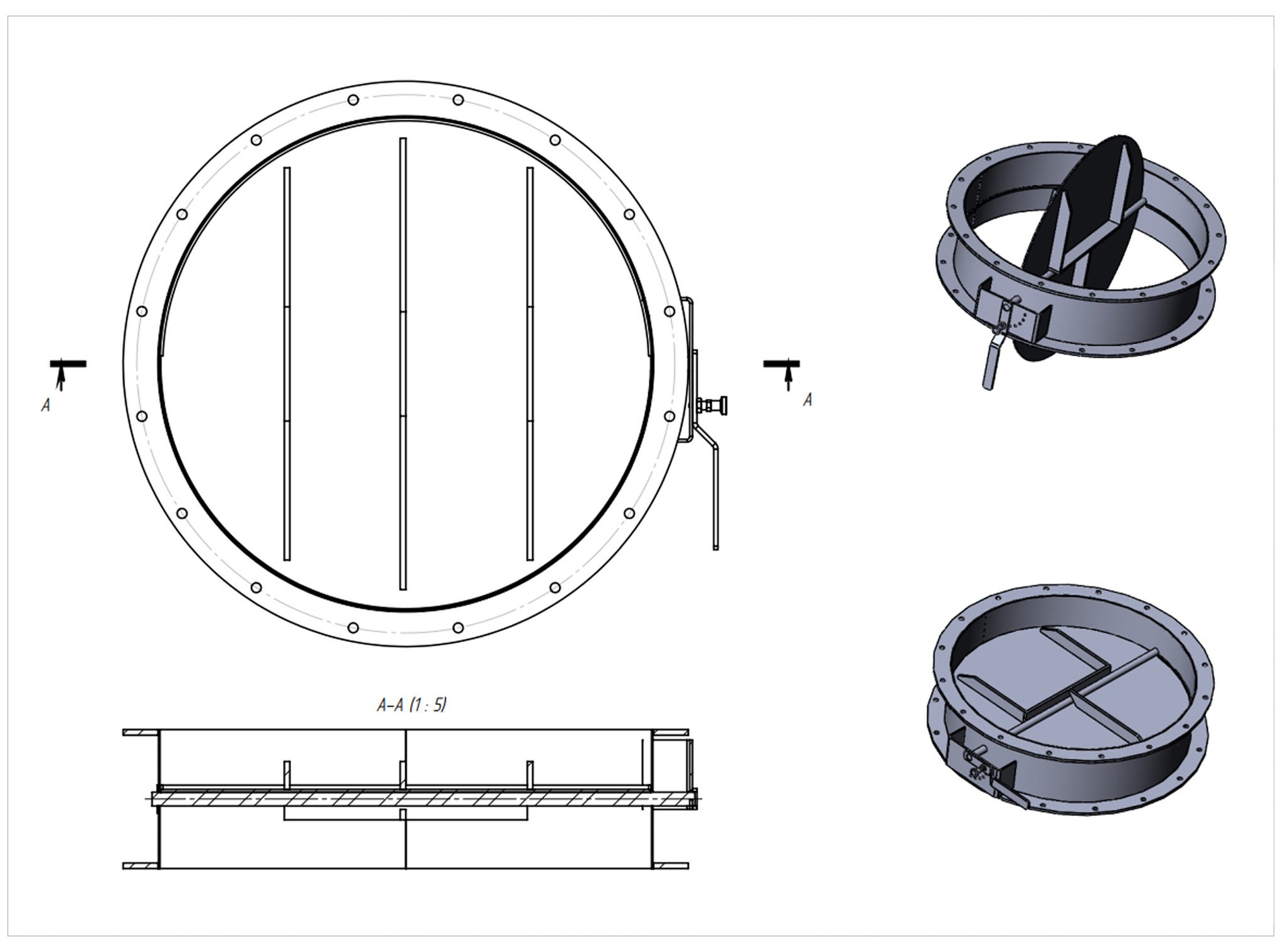

Эскиз клапан взрывной ПГВУ


Для заказа нашей продукции вы можете скачать опросный лист на клапаны пгву и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
