Клапаны ПГВУ Компенсаторы ПГВУ являются элементом трубопровода, предназначенным для компенсации температурных расширений пылегазовоздуховодов (ПГВУ) с неагрессивными и малоагрессивными средами, например, водой, воздухом, газом, паром и т.п. с рабочей температурой от -20 до +550 С и рабочим давлением не более 0,02 МПа. Эксплуатация таких компенсаторов подпадает под требования «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды».
Конструкция компенсатора ПГВУ может состоять из одной или нескольких (до 4) линз круглого или прямоугольного сечения, а также может быть фланцевого (исполнение 2) или исполнения под приварку (исполнение 1), а также с уплотнительными материалами.
Круглые компенсаторы ПГВУ (серии ПГВУ 242-245, ПГВУ 332-335) имеют следующие параметры: диаметр условного прохода от 200 до 6000 мм с максимальным давлением 0,02 МПа. При этом максимальная компенсирующая способность при 1000 циклах нагружения для однолинзового компенсатора - 18 мм, для двухлинзового — 36 мм, для трехлинзового — 54 мм, для четырехлинзового — 72 мм. Если при установке компенсатор будет растянут на такую же величину, то общая компенсирующая способность удвоится.

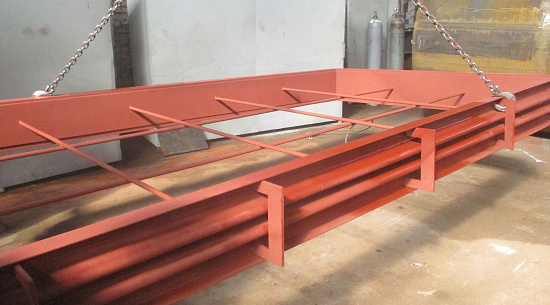

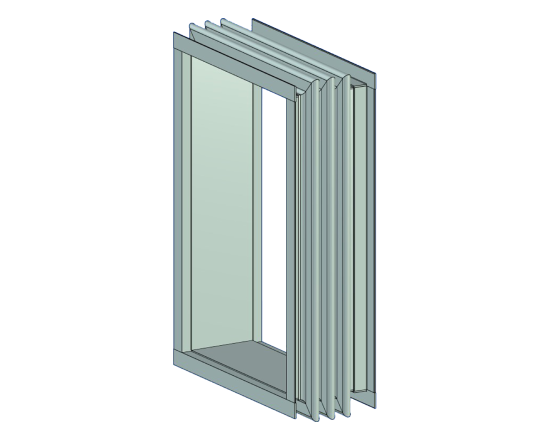

Прямоугольные компенсаторы ПГВУ (серии ПГВУ 246-249, ПГВУ 336-339) изготавливаются на максимальное давление 0,015 МПа с условным проходом от 300×400мм до 5000×10000мм со следующей компенсирующей способностью:
-
однолинзовые компенсаторы: +- 10 мм.
-
двухлинзовые компенсаторы: +- 20 мм
-
трехлинзовые компенсаторы: +- 30 мм.
-
четырехлинзовые компенсаторы: +- 40 мм.
Клапаны газоплотные и взрывные являются, как и компенсаторы, элементами пылегазовоздуховодов и осуществляют предохранительную функцию.
Клапаны газоплотные ПГВУ (серии ПГВУ 291-80, ПГВУ 292-80, ПГВУ 295-80, ПГВУ 296-80, ПГВУ 297-80, ПГВУ 298-80, ПГВУ 299-80) круглой или прямоугольной формы применяются для регулировки или перекрытия выхлопных газов, пылеугольных соединений или потоков других веществ. Условия применения клапанов: температура среды 10С – 425С, давление в резервуаре до 0,004 МПа.
Взрывные клапаны (серии ПГВУ 091-80 и ОСТ 108.812.03-82) предотвращают разрушения при внезапном взрыве газа, угольной пыли и т.п. Такой клапан закрывается специальной мембраной, а также заслонками, теряющими целостность при резком повышении давления для предотвращения взрыва.
