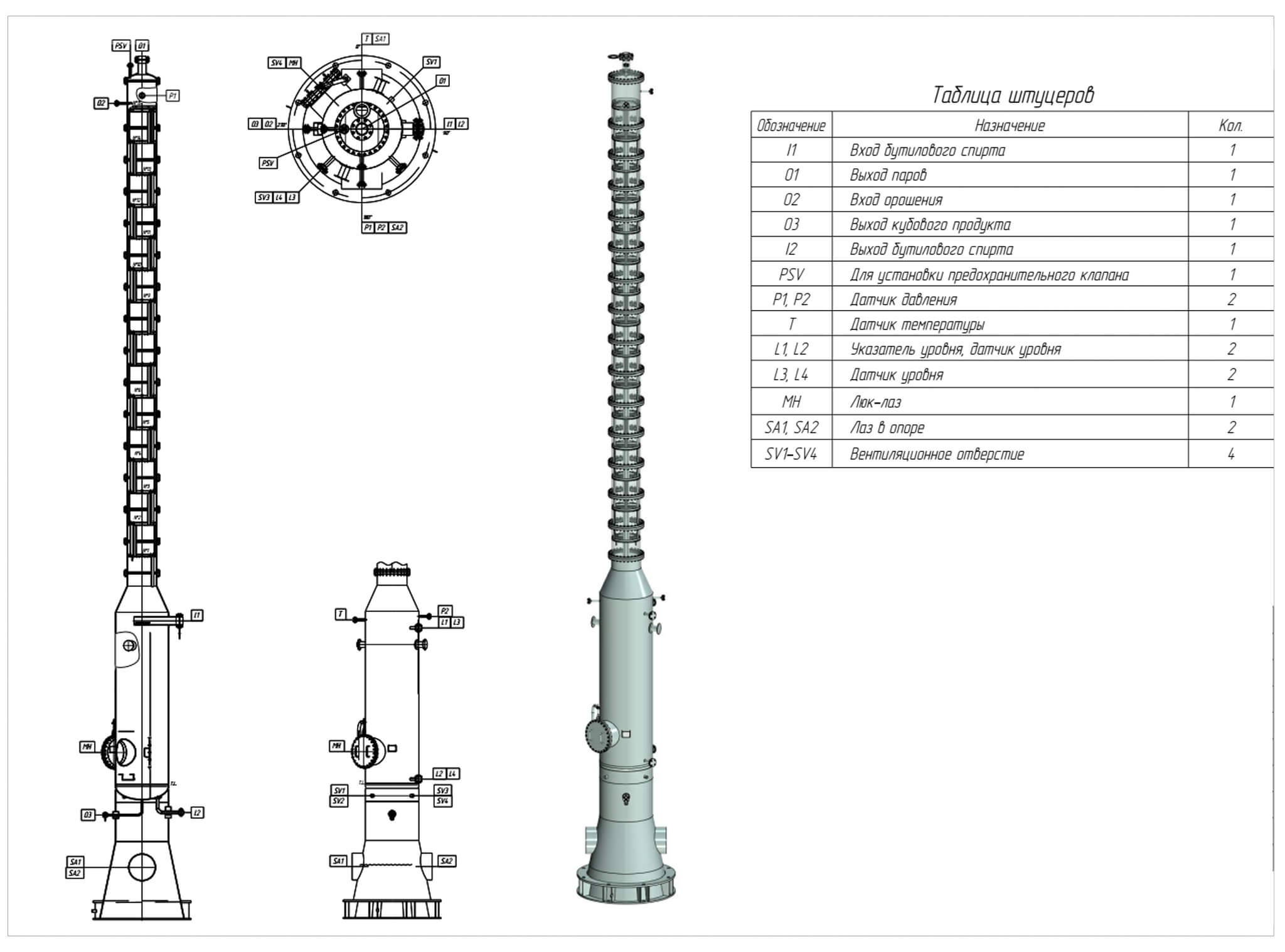

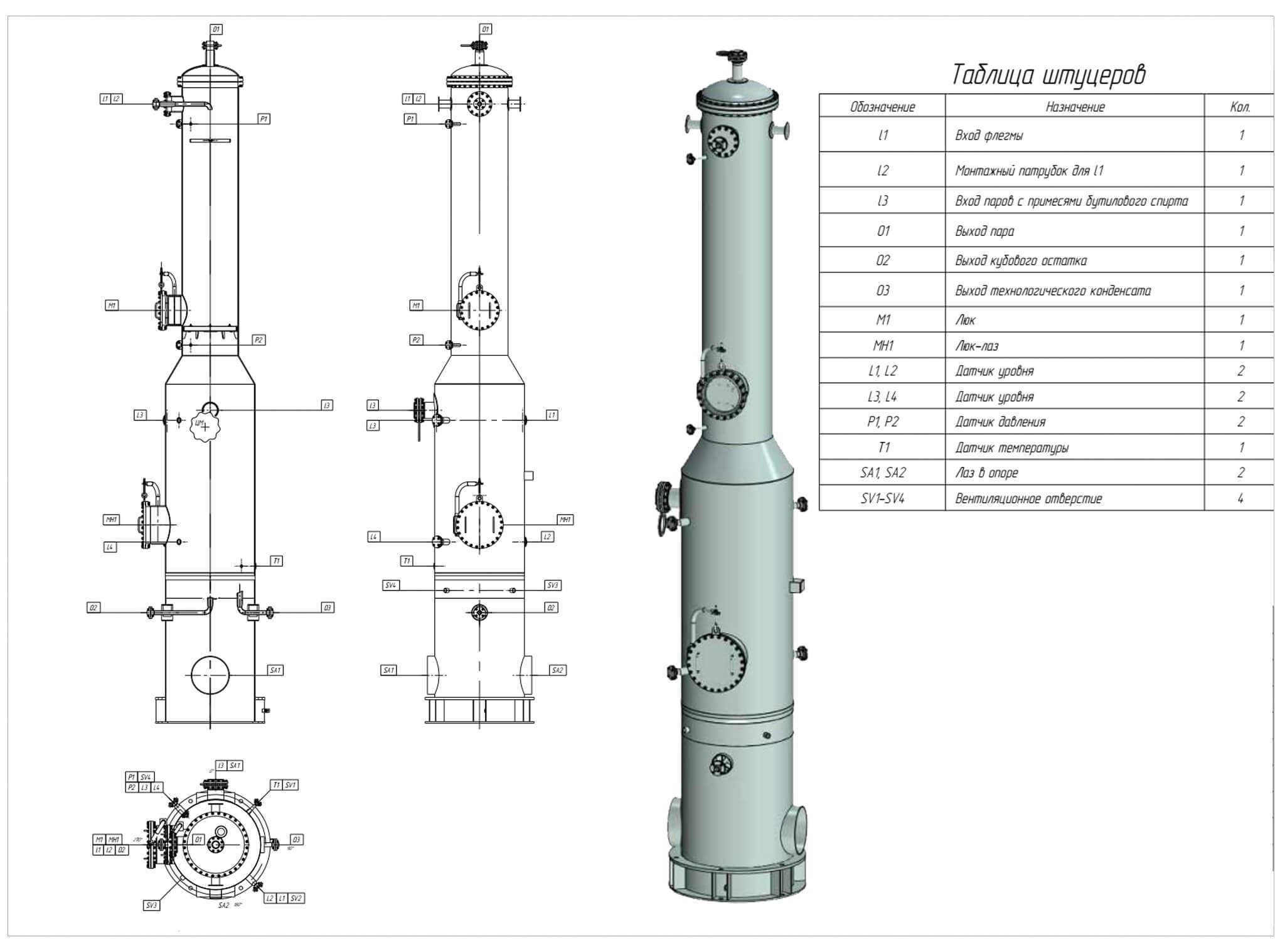

Эскизы
Фото
Видео
Опросный лист

Колонный аппарат (колонна) — это оборудование, которое участвует в качестве основного при получении ряда химических продуктов в процессах ректификации, адсорбции и десорбции, охлаждения, увлажнения и очистки газов.

Представляет собой вертикальный сосуд цилиндрической формы с эллиптическими днищами, снабженный технологическими штуцерами и люками. Аппарат устанавливают на конической или цилиндрической опоре, приваренной к корпусу.

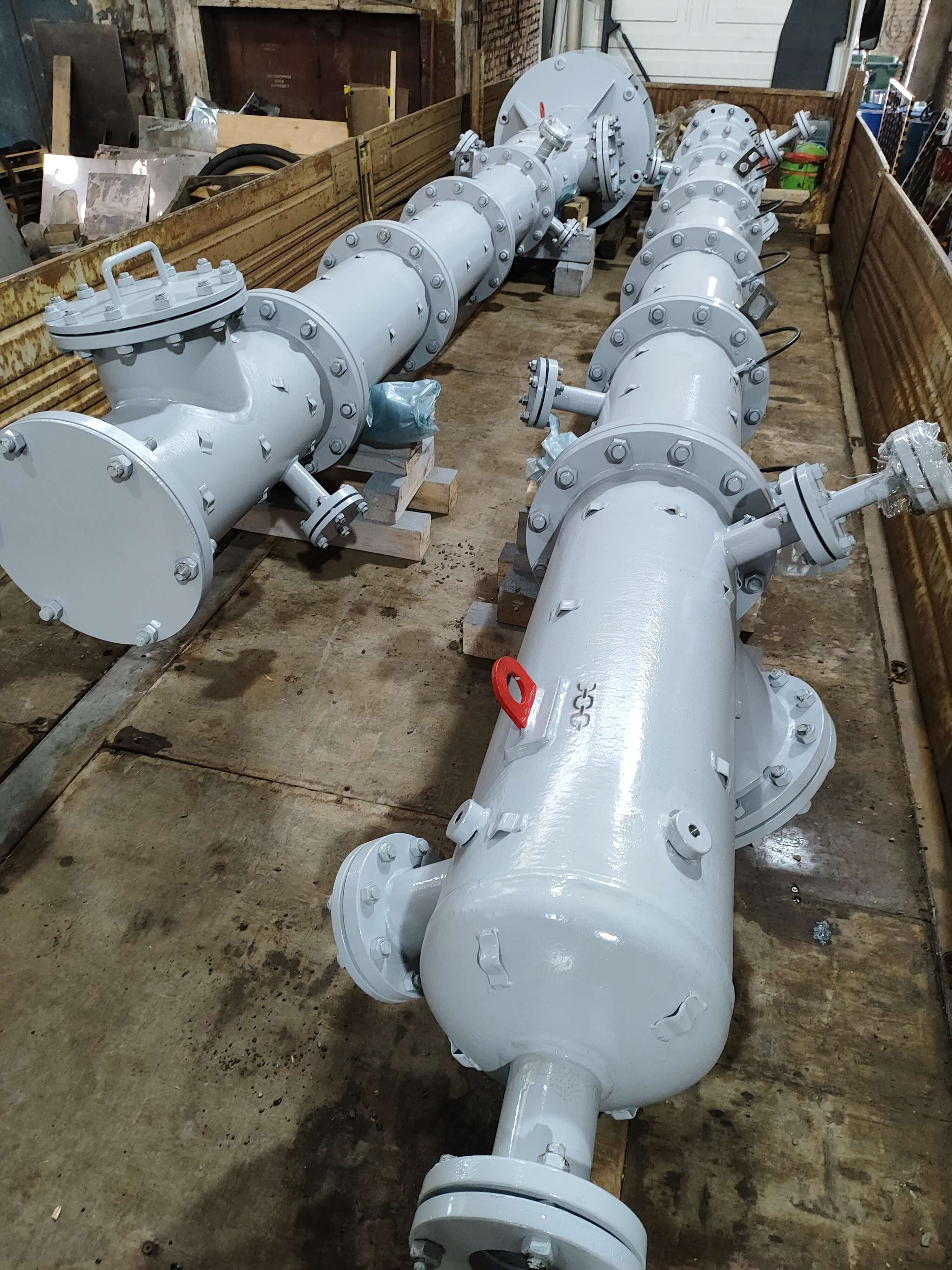

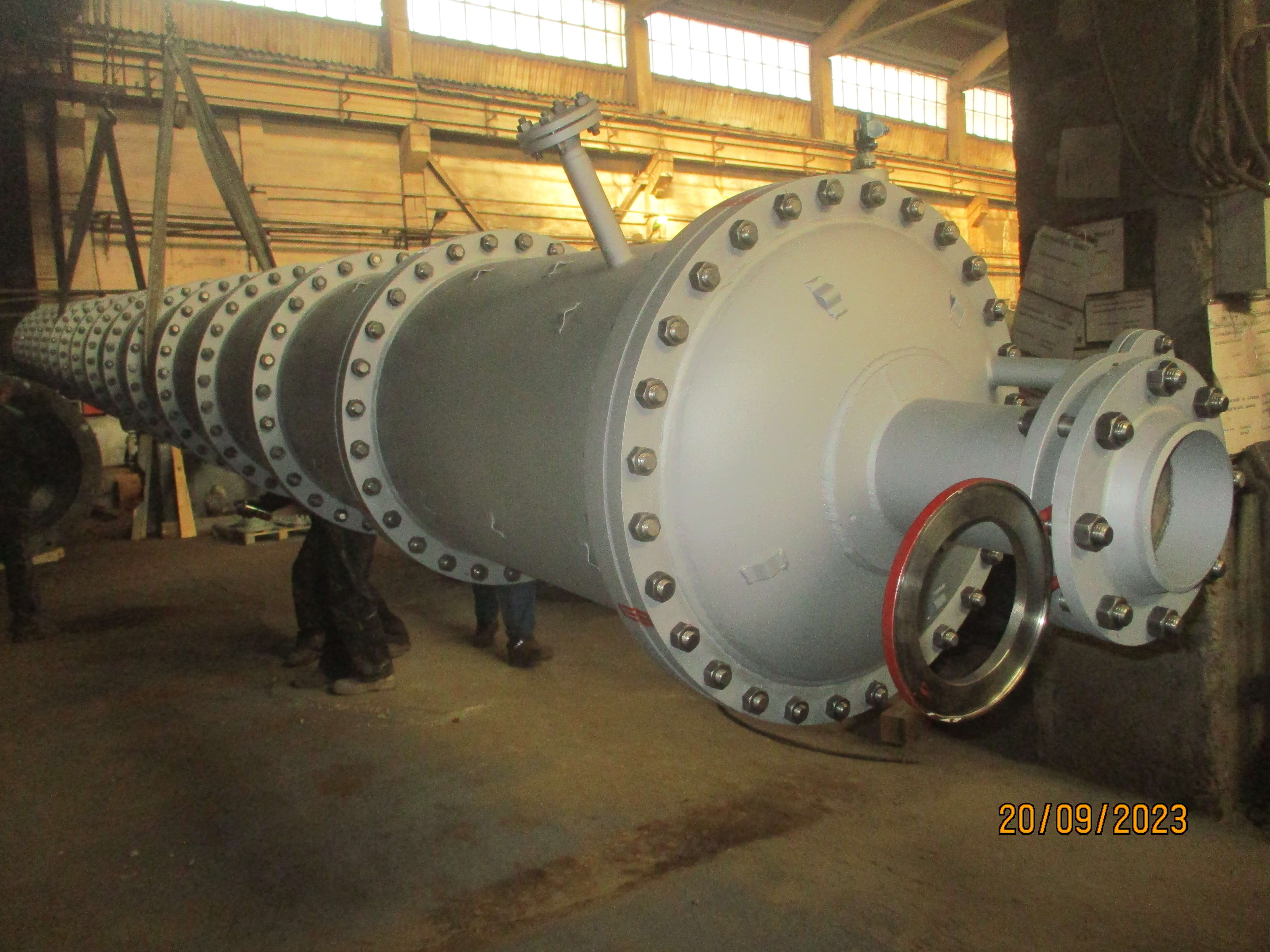

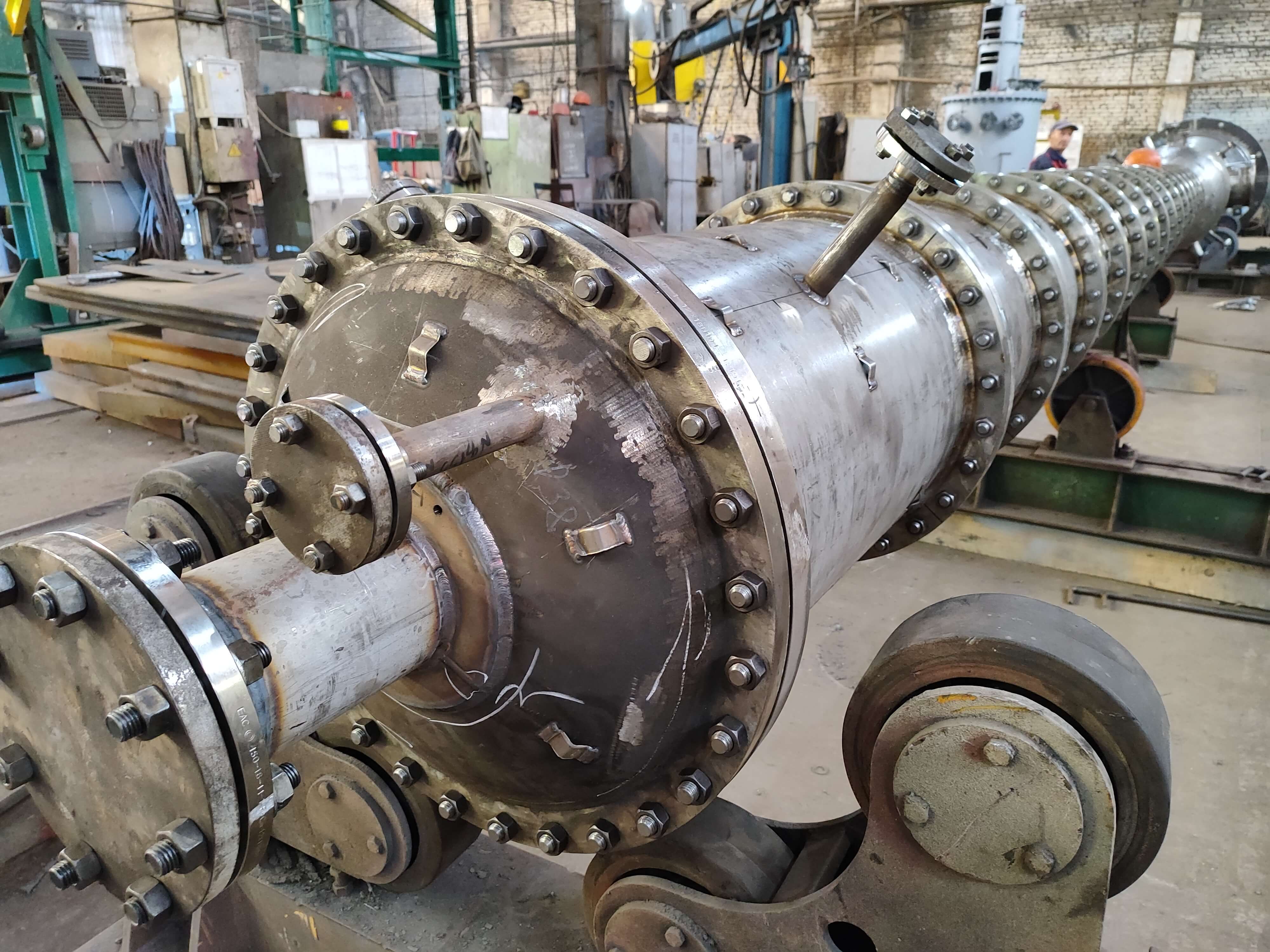

Аппараты изготавливаются в двух вариантах: цельносварном или разъемном (царговом). При необходимости изготавливаются и отдельные их части, например, царги или решетки. По требованию заказчика колонны снабжаются необходимыми комплектующими: колпачковыми или клапанными тарелками, распределительными и ректификационными тарелками, маслообменными устройствами, регулярными и насыпными насадками.

Классификация колонных аппаратов.

По технологическому назначению:

  • Ректификационные колонны
  • Абсорберы
  • Экстракторы

В зависимости от применяемого давления:

  • Атмосферные (устройства, в верхней части которых давление близко к атмосферному. Давление в нижней части колонн выше верхнего на величину гидравлического сопротивления внутренних устройств)
  • Вакуумные (абсолютное давление в верхней части может достигать от 1.87 до 2.4 кПа и менее. Внутренние устройства вакуумных колон обеспечивают перепад гидравлического сопротивления по колонне от верха до ввода сырья от 1.33 до 2.66 кПа и ниже)
  • С избыточным давлением

По типу внутренних контактных устройств:


  • Тарельчатые (применяться при обработке веществ, во время разделения которых образуется большое количество теплоты. Конструкция такой колонны позволяет обрабатывать жидкости с высоким содержанием твёрдых примесей: высокая пропускная способность обеспечивает свободное прохождение твёрдых элементов, а возможность установить люки или лазы для очистки системы даёт возможность легко устранить засор при его возникновении).
  • Насадочные (применяют при атмосферном давлении и вакууме. Также применяются при разделении при условиях низкого давления, при сильно пенящихся системах. Пена накапливаясь на тарелке, может подняться на выше лежащую тарелку и может произойти захлебывание. Для систем, вызывающих коррозию металла также применяют насадки, при этом их изготавливают из коррозионно-стойкого материала (керамика или пластмасса). При использовании насадочных колонн с большим диаметром эффективность разделения снижается).
  • Роторные
  • Пленочные
ООО «Химмаш» имеет опыт проектирования и изготовления всех типов колонных аппаратов. Продукция сертифицирована по техническому регламенту ТР ТС 032.

Технические характеристики колонных аппаратов, производимых ООО "Химмаш"
Диаметр корпуса, мм от 159 до 3800 мм
Длина, мм до 23500 мм
Расчетное давление, МПа от вакуума до 25 МПа
Температура стенки, С от -70 до +950 С
Материальное исполнение 15Х5М,
ст.09Г2С,
12Х18Н10Т,
10Х17Н13М2Т,
AISI904L и др.
Климатическое исполнение У, ХЛ, УХЛ, Т, М
Срок службы до 30 лет
Тип   Ректификационные колонны
 Адсорберы
 Абсорберы
 Экстракторы

Колонна насадочная


Тарельчатая колонна


Для заказа нашей продукции вы можете скачать опросный лист на колонные аппараты и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
