Стоимость продукции:
от 560 000 руб.

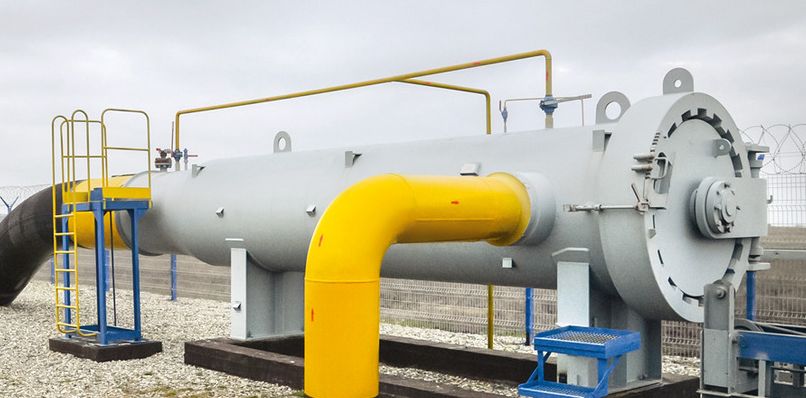

Камеры запуска и приема предназначены для запуска в магистральный газопровод и приема из него внутритрубных устройств (скребков, разделителей, дефектоскопов и других поточных устройств), которые сокращенно называются СОД.

Основные разновидности камер СОД:

  • КПУ и КПР предназначены для очистки, диагностики, герметизации и пропуска разделительных устройств на линейной части трубопроводов, лупингов, отводов с номинальным диаметром от 80 до 1200 включительно и давлением номинальным до 16,0 МПа.
  • МКПУ и МКПР предназначены для очистки, диагностики, герметизации и пропуска разделительных устройств на линейной части трубопроводов, лупингов, отводов с номинальным диаметром от 80 до 300 включительно и давлением номинальным до 16,0 МПа.

ff21qgb9dbg2ct7asfcacccua8b387zn.jpgСхема условного обозначения КПУ и КПР:

КПУ-Н-500-1,6-Л-Х-1-К46-0-1-Х2-С0, где:

КПУ (КПР) – камера пуска (приема);

Н (Г, В) – нефтяная (Г - газовая, В - водная) рабочая среда;

500 – номинальный диаметр;

1,6 –давление, МПа;

Л (П)– с левым (П - правым) расположением патрубков подвода/отвода среды;

Х (Б, Р, Г) – хомутовый (Б - байонетный, Р - резьбовой, Г - с гарантированным уплотнением) концевой затвор;

1 (2,3) – низкая (2 - средняя, 3 - высокая) степень агрессивного воздействия рабочей среды;

К46 – класс прочности трубы;

0 (П) – отсутствие (П - наличие) внутреннего покрытия;

1 (0) – кран консольный требуется (0 - не требуется);

Х (У) – для умеренного и холодного (У - умеренного) климата;

1 (2,3,4,5) – очень низкая (2 - низкая, 3 - средняя, 4 - высокая, 5 - очень высокая) коррозионная активность атмосферы;

С0 (С) – несейсмостойкое (С - сейсмостойкое) исполнение.

Схема условного обозначения МКПУ и МКПР:

МКПР-Г-200-4,0-П-Р-2-К50-П-0-2-У-1-С

МКПР (МКПУ) – малогабаритная камера приема (пуска);

Г (Н, В) – газовая (нефтяная, водная) рабочая среда;

200 – номинальный диаметр, мм;

4,0 – номинальное давление, МПа;

П (Л) – с правым (Л - левым) расположением патрубков подвода/отвода рабочей среды;

Р (Х, Б, Г) – резьбовой (Х - хомутовый, Б - байонетный, Г - с гарантированным уплотнением) концевой затвор;

2 (0, 1, 3) – средняя (0 - отсутствует, 1 - низкая, 3 - сильная) степень агрессивного воздействия рабочей среды;

К50 – класс прочности;

П (О) – эпоксидное внутреннее покрытие (О - отсутствует);

0 (1) – без трубопроводной обвязки (1 – с обвязкой);

2 – с вставкой для удлинения камеры длиной 2 м (0 – без вставки, 1 – 1м, 3 – 3 м.);

У (Х) – для умеренного (Х – холодного) климата;

1 (2,3,4,5) – очень низкая (2 - низкая, 3 - средняя, 4 - высокая, 5 - очень высокая) коррозионная активность атмосферы;

С (С0) – сейсмостойкое (0 - несейсмостойкое) исполнение.

Рабочая среда для камер:

а) нефть с плотностью от 700 до 950 кг/м3, давление насыщенных паров не более 500 мм рт. ст., вязкостью от 0,05-10-4 до 3,0-10-4 м2/с, концентрацией хлористых солей не более 900 мг/дм3;

б) нефтепродукты: автомобильный бензин, дизельное топливо, топливо для реактивных двигателей, авиационный бензин, судовое топливо, индустриальное масло, мазут;

Недопустимыми дефектами камер СОД являются: нарушения цельности корпусных деталей (потение, капельная течь), необходимость приложения усилия на штурвале затвора для достижения герметичности, несоответствие времени «открытия—закрытия» затвора значению, установленному в паспорте на устройство, невыполнение функции предохранительного устройства, исключающего возможность открывания затвора при наличии давления в камере, превышение предельно допустимых значений свойств металла корпусных деталей и сварных швов, утонение толщин стенок корпусных деталей до минимальных значений, допускаемых прочностным расчетом величин и т.д.

В стандартный комплект поставки блока камер входят:

- камера (запуска или приема СОД)

- лоток, поддон

- устройство запасовки (для камер запуска) или устройство извлечения (для камер приема)

- загрузочное устройство грузоподъемностью от 1 до 5 тонн

- фундаментные болты с гайками, комплект ЗИП

- площадки обслуживания для камер DN1000-1400

- средства КИПиА (по согласованию с заказчиком)

Площадки обслуживания выполняют по ТУ ООО «Химмаш» № ТУ 3683-001-69799130-2012 «Фильтровальное и сепарационное оборудование». Конструкция площадки обслуживания должна обеспечивать двухсторонний доступ к патрубкам для запасовочного устройства, а также доступ к нижнему штурвалу затвора камеры.

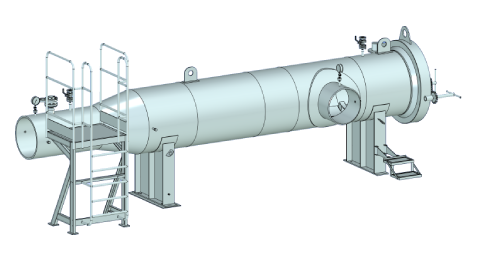

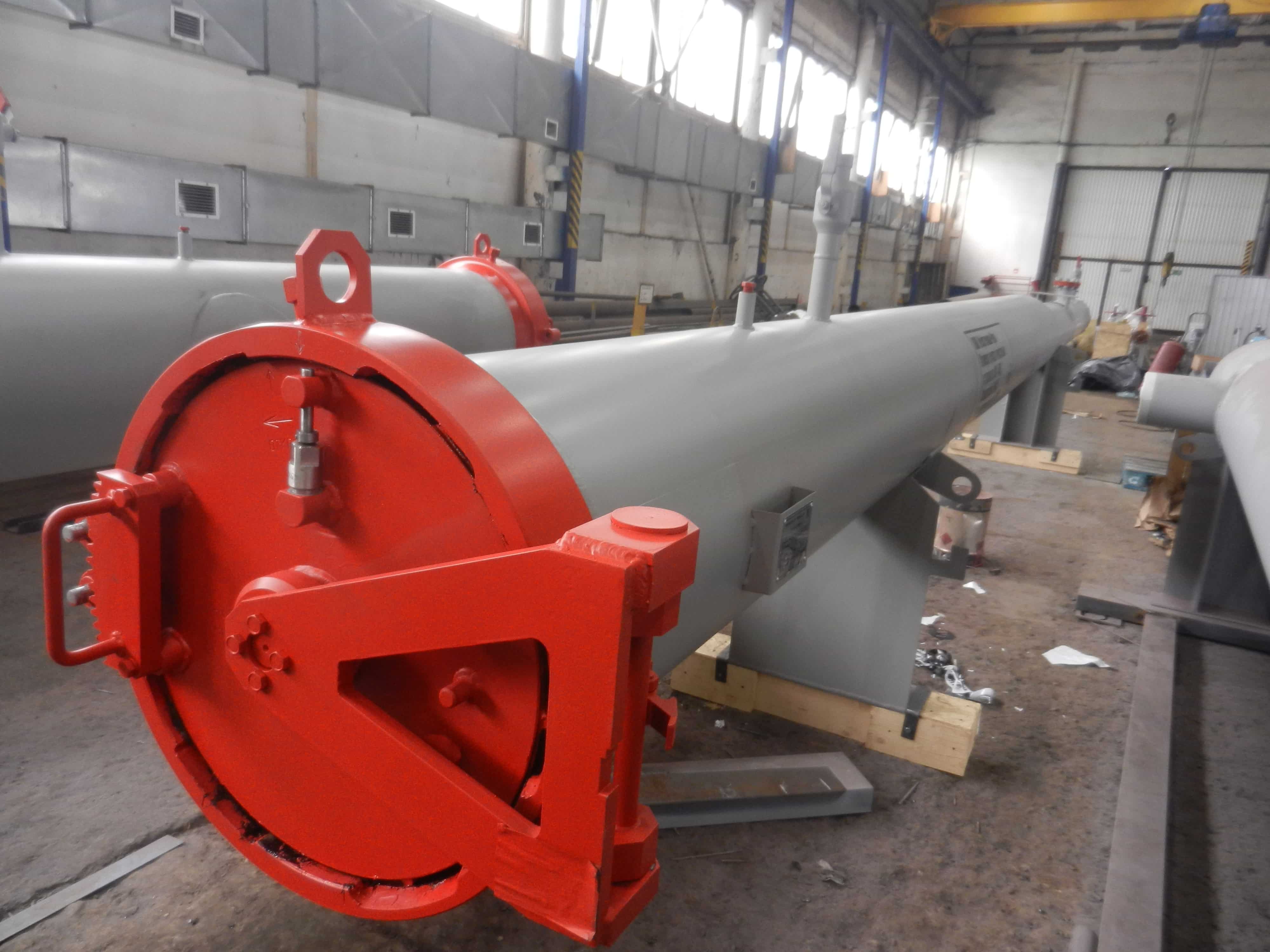

Конструкция камер, изготавливаемых ООО «Химмаш» функциональна и удобна в эксплуатации и включает устройство запасовки/извлечения. Количество и назначение патрубков допускается изменять по требованию заказчика. Конструкция камеры предусматривает боковой подвод рабочей среды и боковой отвод рабочей среды и обеспечивает возможность осуществления запасовки внутритрубных очистных, диагностических, разделительных и герметизирующих устройств. Запасовочное устройство крепят на фланец патрубка для установки запасовочного устройства, приваренного к номинальной части КЗ СОД. Также допускается проводить запасовку СОД в камеру иным способом без применения запасовочного устройства и стального троса.

Технические характеристики камер КПР, КПУ

Марка Диаметр трубопро-вода, мм Диаметр корпуса, мм Длина корпуса КПР, мм Длина корпуса КПУ, мм Ру, МПа Вид быстросъемной крышки
КПУ-80
КПР-80
80 100 1800 1800 1,6
2,5
4,0
6,3
8,0
10,0
16,0
Байонетный, Хомутовый,       Резьбовой, С гарантированным уплотнением
КПУ-100
КПР-100
100 150 6500 5500
КПУ-150
КПР-150
150 200 7600 6000
КПУ-200
КПР-200
200 250 7700
КПУ-250
КПР-250
250 300
КПУ-300
КПР-300
300 350
КПУ-350
КПР-350
350 400
КПУ-400
КПР-400
400 500 11000 6600
КПУ-500
КПР-500
500 600 7500
КПУ-600
КПР-600
600 700 11500
КПУ-700
КПР-700
700 800
КПУ-800
КПР-800
800 900
КПУ-900
КПР-900
900 1000
КПУ-1000
КПР-1000
1000 1200 11700 8000
КПУ-1200
КПР-1200
1200 1400

Технические характеристики камер МКПР, МКПУ

Марка Диаметр трубопро-вода, мм Диаметр корпуса, мм Длина корпуса, мм Длина корпуса с обвязкой, мм Ру, МПа Вид быстросъемной крышки
МКПУ-80
МКПР-80
80 100 1400 2480 1,6
2,5
4,0
6,3
8,0
10,0
16,0
Байонетный, Хомутовый,       Резьбовой, С гарантированным уплотнением
МКПУ-100
МКПР-100
100 150 1600 2720
МКПУ-150
МКПР-150
150 200 1700 3150
МКПУ-200
МКПР-200
200 250 1900 3580
МКПУ-250
МКПР-250
250 300 2300 4130
МКПУ-300
МКПР-300
300 350 2300 4380

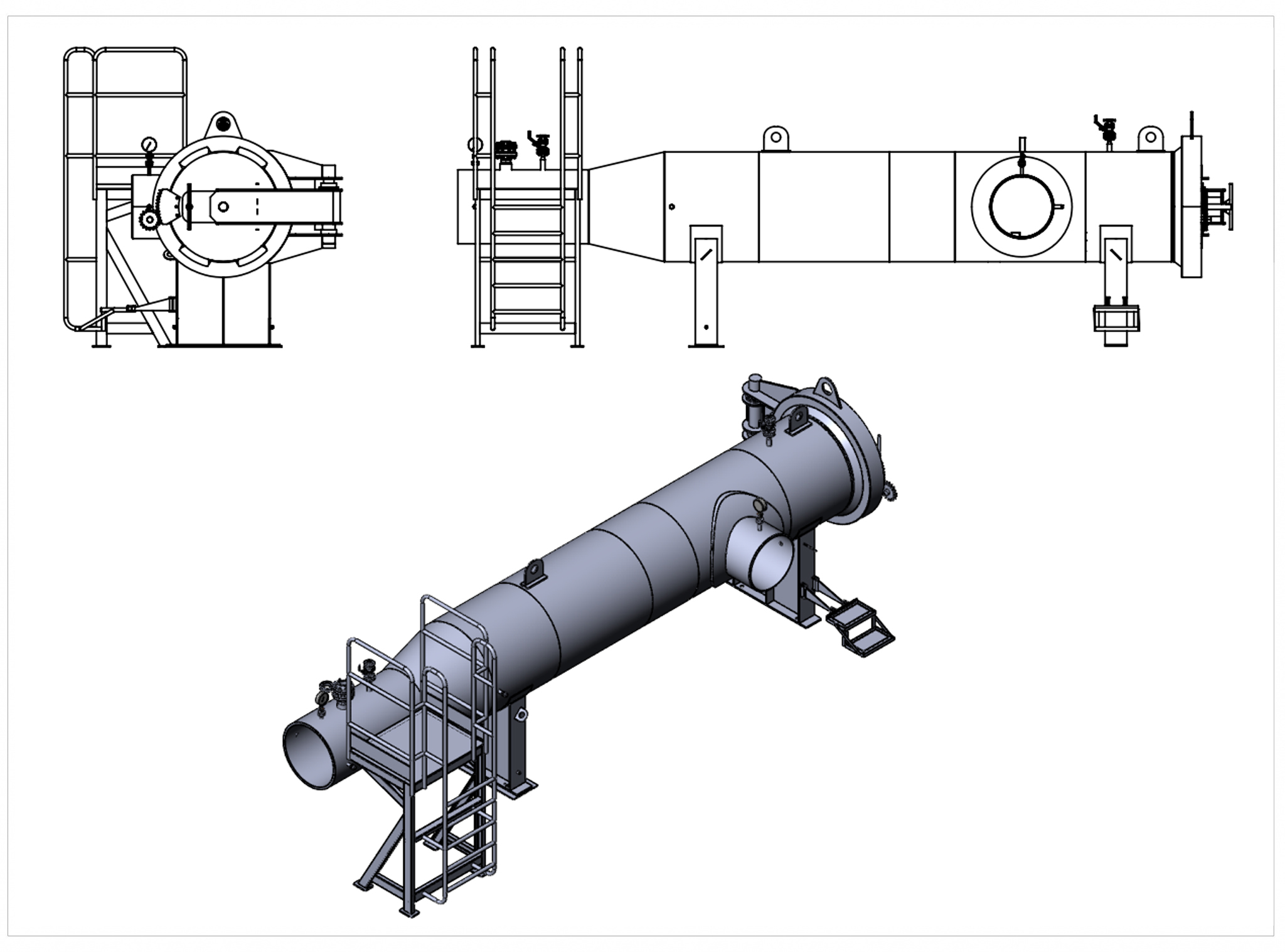

Эскиз камера приема СОД


Для заказа нашей продукции вы можете скачать опросный лист на камеры приема сод и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
