Газовые фильтры (фильтры газа, ФГ, ФС, ФГМ) предназначены для проведения такого важного процесса, как очистка газа от примесей твердых частиц, ржавчины и пыли. Приборы обеспечивают защиту запорной и контрольно-измерительной аппаратур газовой системы от попадания различных инородных веществ: песка, металлической окалины, волокон. Фильтры газа (ФГ, ФС, ФГМ) устанавливают перед измерительными устройствами, запорно-регулировочной арматурой.
Обеспечивая качественную очистку газа, они повышают надежность работы расходомера, увеличивают герметичность запорной арматуры, продлевают срок службы и сокращают износ. Эксплуатация газовой системы с участием фильтров становится максимально безопасной. Средняя степень фильтрации составляет примерно 50 мкм. Технические характеристики газовых фильтров бывают разными, чтобы была возможность выбрать оптимальный вариант.

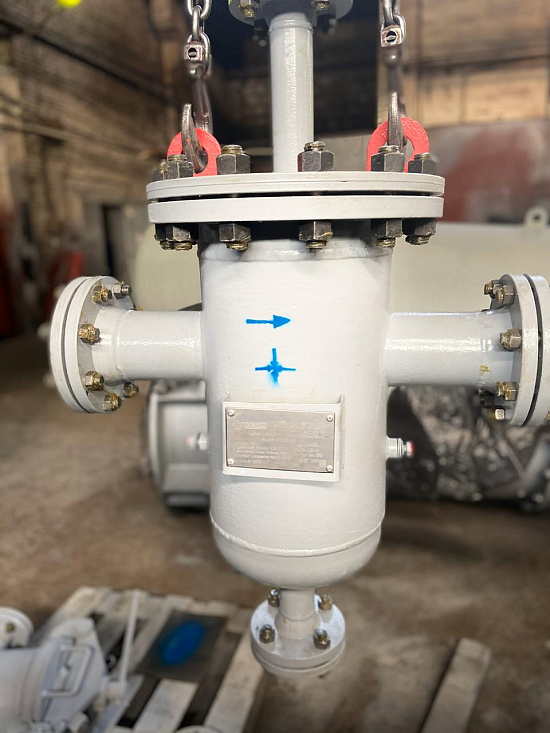

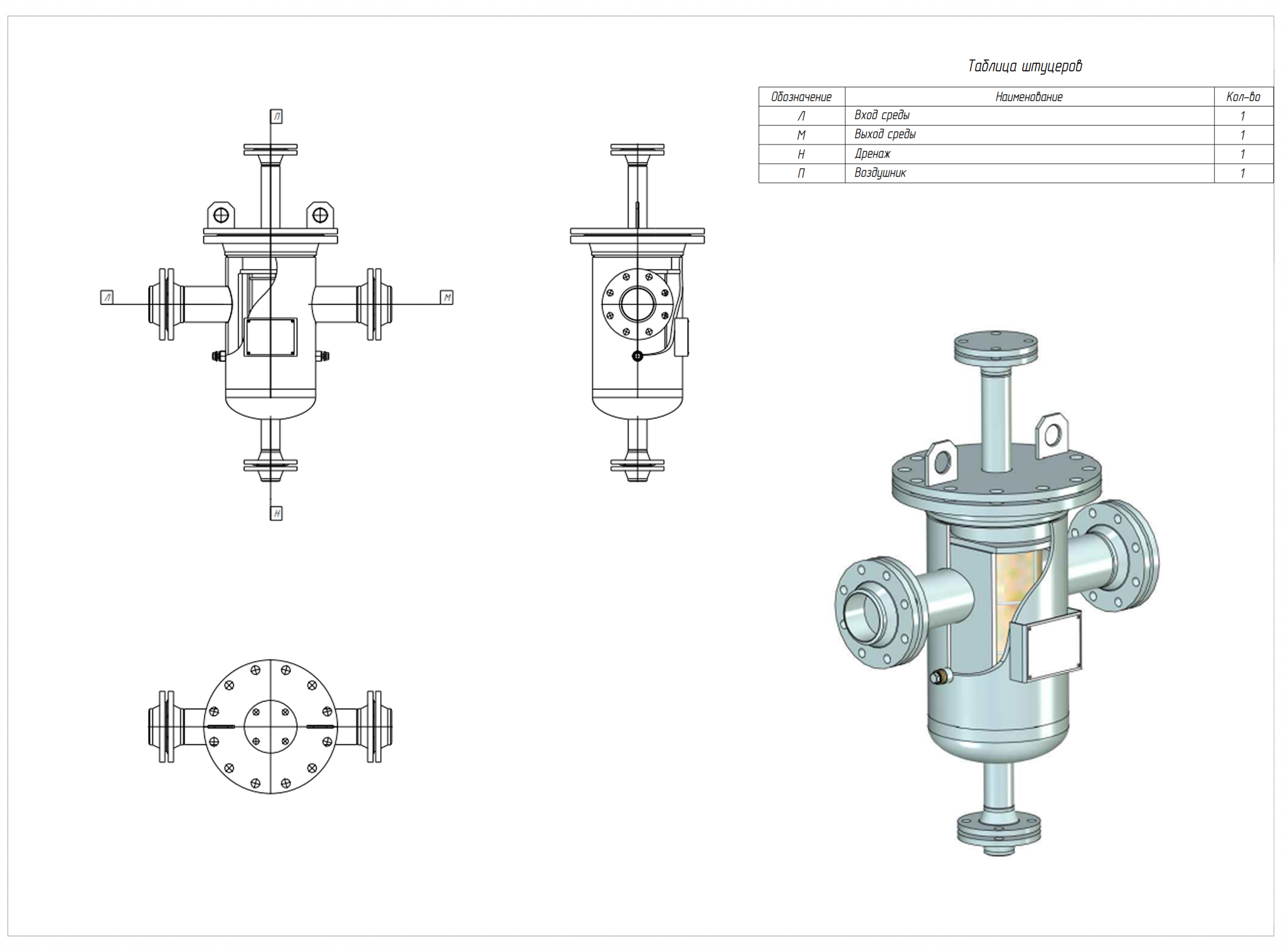

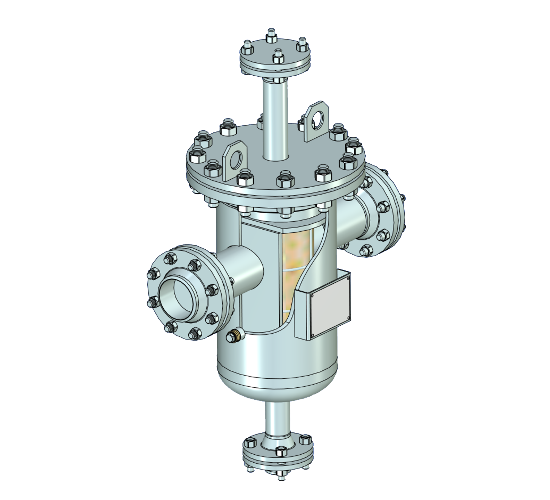

Конструкция фильтра газа состоит из стального корпуса, фильтрующего элемента и отбойника. Чтобы без одновременного уноса твердых частиц и фильтрующего материала обеспечить достаточную степень очистки газа, ограничивается скорость потока газа и соблюдается максимально возможный перепад давления на сетку и кассету фильтра. Фильтрующий материал должен обладать рядом качеств:
-
химической инертностью к газу;
-
обеспечением достаточной степени фильтрации;
-
физической стойкостью к воздействию различных рабочих сред и техническому обслуживанию.

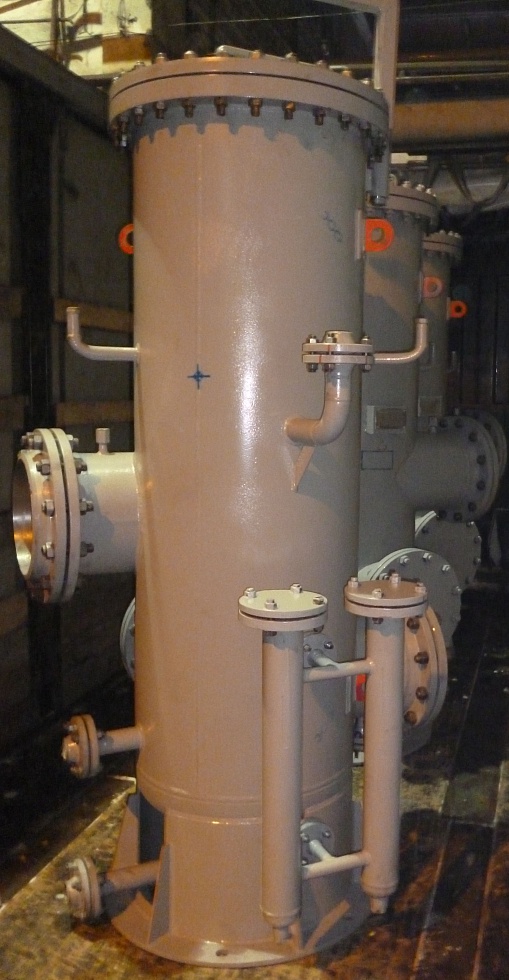

ООО «Химмаш» производит большое количество видов газовых фильтров ФГ, ФС, ФГМ для различных условий эксплуатации. По направлению движения газового потока через фильтр агрегаты подразделяются на прямоточные и поворотные. По конструкции устройства бывают линейными и угловыми, по материалу фильтра – сетчатыми (выполнены из металлической плетеной сетки), волосяными (набивные кассеты с капроновой нитью или прессованным конским маслом с пропиткой висцином). Для каждого типа фильтра были разработаны максимально допустимые перепады давления. Для сетчатых – до 5000 Па, для волосяных – 10000 Па.
Газовые фильтры применяются в газорегуляторных станциях шкафного и стационарного типа, где расходуется большое количество газа. Устройства обеспечивают биохимическую очистку воздуха, азота, природного газа и других газов от едкой пыли, ржавчины и прочих ненужных примесей. ФГ легко монтируют на газопроводы. Также газовые фильтры устанавливают на территориях, где существует риск взрывов (ПУЭ. -86 п.7.3).
